脉动风时程matlab程序
根据风的记录，脉动风可作为高斯平稳过程来考
虑。
观察
个具有零均值的平稳高斯过程，其谱密度函数矩阵为：
（9）
将
进行Cholesky分解，得有效方法。
（10）
其中，
（11）
为
的共轭转置。
根据文献[8]，对于功率谱密度函数矩阵为
的多维随机过程向量，模拟风速具有如下形式：
（12）
其中，风谱在频率范围内划分成
个相同部分，
为频率增量，
为上述下三角矩阵的模，
为两个不同作用点之间的相位角，
为介于
和
之间均匀分布的随机数，
是频域的递增变量。
文中模拟开孔处的来流风，因而只作单点模拟。
即式（4）可简化为：
（13）
本文采用Davenport水平脉动风速谱：
（14）
式中，
脉动风速功率谱；
脉动风频率(Hz)；
地面粗糙度系数；
标准高度为10m处的风速(m/s)。
Matlab程序:
N=10;
d=0.001;
n=d:d:N;%%频率区间（0.01～10）
v10=16;
k=0.005;
x=1200*n/v10;
s1=4*k*v10^2*x.^2./n./(1+x.^2).^(4/3);%%Davenport谱subplot(2,2,1)
loglog(n,s1)%%画谱图
axis([-100 15 -100 1000])
xlabel('freq');
ylabel('S');
for i=1:1:N/d
H(i)=chol(s1(i));%%Cholesky分解
end
thta=2*pi*rand(N/d,1000);%%介于0和2pi之间均匀分布的随机数t=1:1:1000;%%时间区间（0.1～100s）
for j=1:1:1000
a=abs(H);
b=cos((n*j/10)+thta(:,j)');
c=sum(a.*b);
v(j)=(2*d).^(1/2)*c;%%风荷载模拟
end
subplot(2,2,2)
plot(t/10,v)%%显示风荷载
xlabel('t(s)');
ylabel('v(t)');
Y=fft(v);%%对数值解作傅立叶变换
Y(1)=[];%%去掉零频量
m=length(Y)/2;%%计算频率个数；
power=abs(Y(1:m)).^2/(length(Y).^2);%%计算功率谱
freq=10*(1:m)/length(Y);%%计算频率，因为步长为0.1，而不是1，故乘以10
subplot(2,2,3)
loglog(freq,power,'r',n,s1,'b')%%比较
axis([-100 15 -100 1000])
xlabel('freq');
ylabel('S');
对源程序的修改：
z=xcorr(v);
Y=fft(z);%%对数值解作傅立叶变换
Y(1)=[];%%去掉零频量
m=length(Y)/2;%%计算频率个数；
power=abs(Y(1:m)).^2/(length(Y).^2);%%计算功率谱
freq=10*(1:m)/length(Y);%%计算频率，因为步长为0.1，而不是1，故乘以10
subplot(2,2,3)
loglog(freq,power,'r',n,s1,'b')%%比较
axis([-100 15 -100 1000])
xlabel('freq');
ylabel('S');
楼主的修改使模拟得到的功率谱与源谱的数量级对上了，但是吻合不是太好。
但是好像这样做是不对的。
求信号x(t)的功率谱有两种方法，一是对X(t)做傅立叶变换，再平方
S=abs(fft(x))^2
一是先对X(t)求相关系数，再进行傅立叶变换:
S=fft(xcorr(X))
楼主的方法好像是这两个方法的混合。
欢迎大家拍砖^_^
N=1024;
d=0.01;
n=d:d:N/100;
v10=16;
k=0.03;
x=1200*n/v10;
s1=4*k*v10^2*x.^2./n./(1+x.^2).^(4/3);%%Davenport谱for i=1:1:N
H(i)=chol(s1(i));%%Cholesky分解
end
rand('state',0);
thta=2*pi*rand(1,N);%%介于0和2pi之间均匀分布的随机数i=sqrt(-1);
B=H.*exp(i*thta);
G=fft(B,2*N);
for p=1:1:2*N
v(p)=2*sqrt(d)*real(G(p)*exp(i*2*pi*d*p*0.1/3));
end
[power,freq]=psd(v,1024*2,10,boxcar(1024),0,'mean'); power = power * 2 *0.1;%规一化修正
loglog(freq,power,'r',n,s1,'b')。

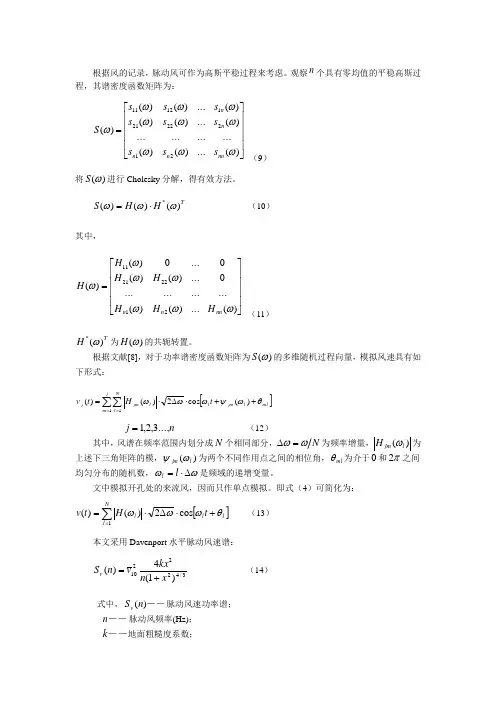

(完整版)脉动风时程matlab程序
根据风的记录，脉动风可作为高斯平稳过程来考虑。
观察n 个具有零均值的平稳高斯过程，其谱密度函数矩阵为：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=)(...)()(............)(...)()()(...)()()(212222111211ωωωωωωωωωωnn n n n n s s s s s s s s s S （9）将)(ωS 进行Cholesky 分解，得有效方法。
T H H S )()()(*ωωω⋅= （10）其中，⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=)(...)()(............0...)()(0...0)()(21222111ωωωωωωωnn n n H H H H H H H （11） T H )(*ω为)(ωH 的共轭转置。
根据文献[8]，对于功率谱密度函数矩阵为)(ωS 的多维随机过程向量，模拟风速具有如下形式：[]∑∑==++⋅∆⋅=j m N l ml l jm l l jm j t H t v 11)(cos 2)()(θωψωωω n j ...,3,2,1= （12）其中，风谱在频率范围内划分成N 个相同部分，N ωω=∆为频率增量，)(l jm H ω为上述下三角矩阵的模，)(l jm ωψ为两个不同作用点之间的相位角，ml θ为介于0和π2之间均匀分布的随机数，ωω∆⋅=l l 是频域的递增变量。
文中模拟开孔处的来流风，因而只作单点模拟。
即式（4）可简化为：[]∑=+⋅∆⋅=Nl l l l t H t v 1cos 2)()(θωωω （13）本文采用Davenport 水平脉动风速谱：3/422210)1(4)(x n kx v n S v += （14） 式中，－－)(n S v 脉动风速功率谱；－－n 脉动风频率(Hz)；－－k 地面粗糙度系数；;120010v n x－－10v 标准高度为10m 处的风速(m/s)。
Matlab 程序:N=10;d=0.001;n=d:d:N;%%频率区间（0.01～10）v10=16;k=0.005;x=1200*n/v10;s1=4*k*v10^2*x.^2./n./(1+x.^2).^(4/3);%%Davenport 谱subplot(2,2,1)loglog(n,s1)%%画谱图axis([-100 15 -100 1000])xlabel('freq');ylabel('S');for i=1:1:N/dH(i)=chol(s1(i));%%Cholesky 分解endthta=2*pi*rand(N/d,1000);%%介于0和2pi 之间均匀分布的随机数t=1:1:1000;%%时间区间（0.1～100s ）for j=1:1:1000a=abs(H);b=cos((n*j/10)+thta(:,j)');c=sum(a.*b);v(j)=(2*d).^(1/2)*c;%%风荷载模拟endsubplot(2,2,2)plot(t/10,v)%%显示风荷载xlabel('t(s)');ylabel('v(t)');Y=fft(v);%%对数值解作傅立叶变换Y(1)=[];%%去掉零频量m=length(Y)/2;%%计算频率个数；power=abs(Y(1:m)).^2/(length(Y).^2);%%计算功率谱freq=10*(1:m)/length(Y);%%计算频率，因为步长为0.1，而不是1，故乘以10subplot(2,2,3)loglog(freq,power,'r',n,s1,'b')%%比较axis([-100 15 -100 1000])xlabel('freq');ylabel('S');1010100102freq S 050100-20-1001020t(s)v (t )10-2100100freq S对源程序的修改：z=xcorr(v);Y=fft(z);%%对数值解作傅立叶变换Y(1)=[];%%去掉零频量m=length(Y)/2;%%计算频率个数；power=abs(Y(1:m)).^2/(length(Y).^2);%%计算功率谱freq=10*(1:m)/length(Y);%%计算频率，因为步长为0.1，而不是1，故乘以10subplot(2,2,3)loglog(freq,power,'r',n,s1,'b')%%比较axis([-100 15 -100 1000])xlabel('freq');ylabel('S');楼主的修改使模拟得到的功率谱与源谱的数量级对上了，但是吻合不是太好。
风时程生成程序技术说明.
风时程⽣成程序技术说明.⽬录1程序原理 (3)1.1风荷载动⼒分析⽅法简介 (3)1.2风速时程模拟的AR法 (4)1.2.1AR模型 (4)1.2.2AR模型模拟风速时程的基本过程 (5)1.3风时程⽣成程序实现 (7)1.4风时程⽣成程序特点 (9)1.5风时程⽣成程序局限性说明 (10)2参数说明 (11)2.1顺向脉动风速功率谱密度函数()S n (11)v2.2脉动风空间相⼲函数r (13)ij2.3地⾯粗糙系数k（紊流度） (14)2.4平均风速v (14)F x y z t (16)2.5风压⼒时程(,,,)w2.6数值计算的参数 (17)3操作说明 (18)3.1制作空间点信息表格（*.csv） (18)3.2导⼊表格及输⼊参数 (19)3.3计算风时程 (20)3.4显⽰计算结果 (20)3.5输出时程结果及分析代码 (21)3.6接⼒SAP2000进⾏时程分析 (21)3.7接⼒ETABS进⾏时程分析 (22)3.8SAP2000与ETABS的分析代码例⼦ (23)3.8.1ETABS分析代码 (23)3.8.2SAP02000分析代码： (24)4计算实例 (25)4.2.1风速时程结果 (29)4.2.2风振分析计算结果与按现⾏《荷载规范》得出的结果对⽐ (31)4.2.3风振分析的顶点加速度计算与按《⾼钢规》⼿算结果对⽐ (32)5关于风振时程分析的若⼲建议 (34)5.1分析参数设置 (34)5.2输出结果处理 (34)6参考⽂献 (36)程序原理风荷载动⼒分析⽅法简介风荷载是作⽤在结构上的重要动⼒荷载之⼀，尤其对于⾼层、⾼耸及⼤跨结构来说，设计中必须考虑风荷载的作⽤。
计算⾼层、⼤跨、悬索桥以及塔架结构的动⼒风振相应的⼀个有效⽅法是Monte Carlo法。
即根据某些既定的统计参数产⽣⼀系列的时程样本，再对每个样本函数进⾏线性或⾮线性的结构分析。
通过对结构不同单元在样本函数下的时程响应的统计分析，计算整个结构是否安全。
基于线性滤波法的脉动风速模拟
收稿 日期 ： ０６一 ２ １ ２０ １ 一 ６
线 归滤波器法。 性回 研究表明‘ ， 〔 对大型工程 ］ ｓ ，
结构而言， 其自由度是非常大的。特别是大型空 间结构， 对风荷载的三维分布都比较敏感， 必须精 确模拟各点的风谱。Ｃ ｗ 法与 ｗ Ｗ ＡＳ Ａ Ａ法计算 量巨大， 所产生的风速过程不能考虑时间相关性； ｏｒ Ｓａ 提出的线性回归滤波器法很容易求出模型 ｌ 参数， 但模型精度受风谱变化的影响， 风谱的 差异 越大， 精度越低； ａ ｉ ｗ ａ Ｉｔ 提出的线性回归滤波器 ｎ 法具有较好的普适性， 但模型参数一般采用迭代、 递推的方法求解， 容易产生并累积误差， 导致模型
１ 引
言
目 国内外对风速时程的模拟方法主要是 前， Ｃ Ｗ （ ｏｓｎ Ａ ｐｔ ｅｗ ｖ ｕｅ ｏｔｎ Ａ Ｓ Ｃｎａｔ ｍｆ ｄ ａ ｔ ｉ ｕ ｅｓｐ印 ｓｏ ） ｉ ｉ 法、 Ａ Ａ Ｗ ｅ ｗｈｗ ｉｔ ｍｌ ｄ） Ｗ Ｗ （ ａ ｓ ｉ ｅｈ ｄＡ ｐｔ ｅ法及 ｖ ｔ ｇｅ ｉ ｕ
｝（） （） ：ｔ｝＝［ 」ｕｔ｝ Ｃ ｛（） １ 式中，ｕｔ｝ ｛ ）为互不相关的高斯过程；创为互相 （ 仁 关矩阵， 可以由后面的公式求得。 因而， 在某一时刻ｔ 、 高度： 风速 侧： 可 处， ， ） ｔ 以看作高度 ： 处的平均风速 ：：与脉动风速 ｕ （） （， 之和。 ２ｔ ）
的精度不够。
万方数据
Ｓ ｃ ｒ Ｅ ｇ ｅｒ Ｖ ｌ ３ Ｎ ． ｔ ｔ ａ ｎｉ ｅ ｏ ２ ，ｏ４ ｕ ｒ ｕｌ ｎ ｓ ．
Ｅｒ ｑａｅ ｎ ｎ ｅ ｓ ｎｅ ａｈｕｋ ａｄｗｉ ｔ ｄＲ ｓｔ ｃ ｉａ
２ 风的基本特性
风对结构的作用可以看成由平均风作用和脉 动风作用两部分组成， 其中平均风在一定的时间 间隔内， 风的大小和方向不随时间变化； 经过实测 风时程记录可知， 平均风剖面沿结构高度往往按 指数或者对数规律变化； 而脉动风荷载是随机荷 载， 是风力中的动力部分， 它使结构产生随机振
基于Matlab的大型兆瓦级风电机脉动风速时程数值模拟
第 ４期
曹玉 生等
基于 Ｍ ａ ｔ ｌ ａ ｂ的大型兆瓦级风电机 脉动风 速时程数值模拟
２ ７９
作 用在 结构 上 的 自然风 可分 为顺 风 向风 力 、 横 风 向风力 和 垂直 向风 力 ， 而在 三 者 中顺 风 向风 力 又起 了决
定性作用 ， 垂直 向与横风 向风力对于高耸结构实际影响可忽略不计。对顺风向风力 ， 其可分解为周期在 １ ０ ｍ ｉ ｎ以上 的长周 期 部分 ， 即平 均 风 ； 还 有周 期在 几秒 至几 十 秒 区间 内的短周 期 部分 ， 即脉 动风 。在 进行
型风 电机得 到 了大规 模 的应 用 。 因此 ， 在 内陆 地 区普 及 大 型 兆 瓦 级 风 电 机组 是 风 能发 展 的必 然 趋 势 。 由于对大 型风 电机组 进行 实地 的数 据测 量及 周边环 境 分析工 作 的开展 是 极其 困难 的 ， 另外 ， 已有 强风 作
matlab单自由度的时程分析程序
clear;clc;% 结构模型初始参数---------------------------------------------------------- m=3e3; %质量(单位：kg)k=1e6; %刚度（(单位：N/m)）kesai=0.05; %阻尼比取0.05c=2*kesai*sqrt(k*m); %阻尼系数% 读取地震波数据------------------------------------------------------------ acc=textread('D:\处理后的smc文件\51WCW_90_chnua370295.smc_090501.a','%f','headerlines',56); PGA_Max=max(abs(acc)) %最大地面加速度绝对值% Newmark-beta法的基本参数--------------------------------------------------beta=1/6; gama=0.5; %按线性加速度法计算更接近真实结果，故取此组参数dt=0.02; %地震加速度时程波记录时间间隔b1=1/(beta*dt^2); b2=1/(beta*dt); b3=1-1/(2*beta); %计算参数b4=gama/(beta*dt); b5=gama/beta-1; b6=(1-gama/(2*beta)) *dt;ke=k+m*b1+c*b4; %等效刚度% 设定结构初始状态为零,生成向量空间存储计算值---------------------------------u=zeros(100/dt,1); v=zeros(100/dt,1); a=zeros(100/dt,1);% Newmark-beta法的主计算程序------------------------------------------------for n=2:100/dtfe=-m*acc(n)+[b1*u(n-1)+b2*v(n-1)-b3*a(n-1)]*m+[b4*u(n-1) +b5*v(n-1)-b6*a(n-1)]*c; %等效荷载u(n)=fe/ke;a(n)=b1*[u(n)-u(n-1)]-b2*v(n-1)+b3*a(n-1);v(n)=b4*[u(n)-u(n-1)]-b5*v(n-1)+b6*a(n-1);end% 绘制结构在地震作用下的位移、速度、加速度时程曲线-----------------------------subplot(3,1,1)t=(0:length(a)-1)*dt;plot(t,a) %加速度时程曲线Acc_Max=max(abs(a))title('Earthquake Response Curve Of Station 51WCW-90','fontsize',15) ylabel('Acc(cm/s^2)','fontsize',12)subplot(3,1,2)plot(t,v) %速度时程曲线Vel_Max=max(abs(v))ylabel('Vel(cm/s)','fontsize',12)subplot(3,1,3)plot(t,u) %位移时程曲线Dis_Max=max(abs(u))xlabel('Time/s','fontsize',12)ylabel('Dis/cm','fontsize',12)% End---程序结束-------------小弟初次发贴，恳请达人们帮分析一下，不胜感激！其中的循环部分是根据结构动力学书上的写的，感觉问题就出在那部分了，请高人们指点一下线性加速度法是直接数值积分法求解地震反应的方法之一，本文所采用的线性加速度法参考大崎顺彦的《地震动的谱分析入门》第二版。

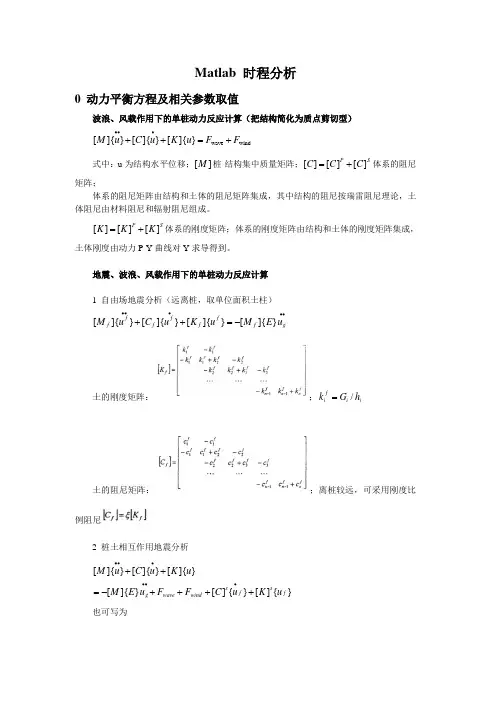

Matlab 时程分析
