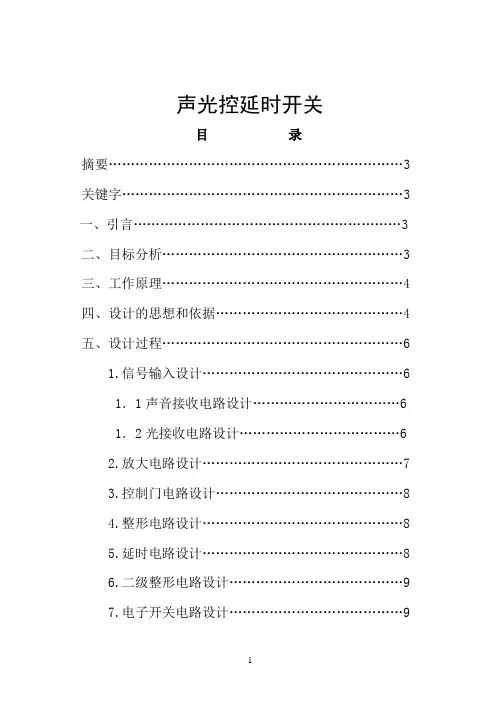

声光控延时开关目录摘要 (3)关键字 (3)一、引言 (3)二、目标分析 (3)三、工作原理 (4)四、设计的思想和依据 (4)五、设计过程 (6)1.信号输入设计 (6)1．1声音接收电路设计 (6)1．2光接收电路设计 (6)2.放大电路设计 (7)3.控制门电路设计 (8)4.整形电路设计 (8)5.延时电路设计 (8)6.二级整形电路设计 (9)7.电子开关电路设计 (9)8.负载电路设计 (9)六、制作过程 (10)1.元件检查 (10)2.对焊接的要求 (10)3.常见焊点缺陷及分析 (10)七、测试和结果分析 (10)八、总结 (11)致谢 (11)参考文献 (12)附录 (13)摘要天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，就可以达到节能的目的。
声光控延时开关可以避免能源浪费，它具有使用方便、性能稳定、节能效果显著的特点,肯定会倍受小区、工厂、办公楼、教学楼等公共场所的欢迎。
关键字照明节能声光控延时开关一、引言随着社会的进步及发展，人民生活水平逐步提高，国家的有关规范及标准也不断的加强，99年最新发布的《住宅建筑设计规范》GB50096-1999中明确规定，住宅中公共部分应设人工照明，除高层住宅的电梯厅和应急照明外，均应采用节能自熄开关。
采用自熄开关的主要目的就是改善人们居住环境及节能。
按照国标GB1061，优质灯泡在正常使用情况下，平均寿命在1000小时左右，而普通灯泡则更短。
如果走廊是夜间常明灯，每年除灯泡损耗费用外还要有100多度电的损耗，加上更换灯泡等人工费用，每年每个灯年消耗近百元，这不仅浪费大量能源，而且由于频繁更换灯泡造成维修工作量加大，有时有些场所走廊由于无人及时维修管理，许多楼梯晚上漆黑一片，给人们生活带来许多不便，这与现代城市文明也极不协调，要从根本上改变这一现象就必须采用自熄开关才能达到节能及方便文明的目的。
声光控延时开关设计
一、引言 (2)二、系统设计 (2)三、原理描述 (2)四、元器件的选择 (3)4.1 驻级话筒 (3)4.1.1驻级话筒的结构 (3)4.1.2驻级话筒的接法 (3)4.1.3驻级话筒的输出方式 (3)4.1.4驻极体话筒的特性参数 (3)4.1.5驻级话筒的极性判别 (3)4.1.6驻级话筒的特性参数 (3)4.2光敏电阻器 (3)4.2.1光敏电阻的检测 (3)4.4 CD4011 (3)4.5 555定时器 (3)4.5.1 555定时器的功能。
(3)555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为低电平。
(3)4.5.2 555的引脚 (3)4.6发光二极管 (3)4.6.1LED芯片的发展 (3)4.7三极管 (3)五、电路模块 (3)5.1 声光检测模块 (3)5.1.1声音放大电路 (3)5.1.2光控制电路 (3)5.2逻辑门 (3)5.3 555延时环节 (3)5.4 被控制电路 (3)六、PCB板的制作与调试 (3)6.1 pcb的绘制 (3)6.2 pcb板的制作 (3)七课程设计总结 (3)八、参考文献 (3)一、引言作为对过去一段时间学习传感器的成功的检验，开展了这次传感器课程设计。
这次课程设计共有六十个题目可供选择，专业的每一位同学都会有一个题目，并且由自己独立完成，题目最后由抽签决定，我抽到的是声光控延时开关。
声光控延时开关应用非常广泛，也是比较常见的一种开关。
电子实验一体化教学的实践--声光控延时开关电路原理、制作与调试
电子实验一体化教学的实践-------声光控延时开关电路原理、制作与调试【摘要】电子实验教学重点是引导学生对实验电路进行连接、分析与测试，启发学生运用所学到的理论知识排出电路故障，提高学生分析问题、解决问题和实际动手能力。
本文从教学实际出发，通过具体的实验/实训课题，介绍了电子一体化的教学设计，使得教学更加程序化，突出了“以学生为主体”的教学理念，值得在教学实际中推广。
【关键词】电子实验；一体化教学；教学设计；声光控延时开关【正文】当今是科学技术高度发展的信息化社会，电子技术是信息化社会最关键的技术，电子技术的广泛应用使得电子教学必须要进行课程转变，培养学生更好地掌握有关“电”的基础知识，为学生从事与电子工程技术有关的工作打好相关的理论基础。
与此同时，也必须要完善课程的实用性，使得学生得到操作能力的训练，提高高级技工院校电子技术课程教学的质量,培养和提高学生的综合素质。
基于以上因素的考虑，电子课程改革发展必须有更新、更高的要求，要全面提升电子专业课理论性和实践性，探索一体化教学模式，以提升学生独立解决问题和分析问题的能力。
电子实验一体化教学是我校非电类专业，如汽车类、柴油机维修、数控机床等专业的一门重要的专业基础课，课程理论性较强，但又与实际应用联系紧密。
在传统的教学模式中以教师为主体，采用以知识学科体系为中心的课程宏观设计，这样的结果往往会导致学生处于学习的被动状态，不利于发挥学生的能动性和创造力。
而要想全面地体现“以学生为主体，以能力培养为中心”的教育模式，单靠课堂教学模式的转变是不够的。
因为，课堂教学无论怎样转变教学模式，也都不可能完全地脱离教师的知识传授和学生的听取知识，课堂的基本形式不会发生改变。
所以，在电子教学过程中，我们尝试建立其实验教学一体化。
一体化教学对教师提出了更高的要求，既要懂工艺，又会讲专业理论，还要熟练掌握各课题的操作技能，并熟悉相关一体化的技能及知识与技能的结合，实验和实践操作。
声光控延时开关电路板原理
声光控延时开关电路板原理声光控延时开关电路板原理：声光控制延时开关主要由声控开关、光控开关、延时电路几部分组成。
声控是通过柱极体话筒采集声音，并产生脉冲信号。
光控电路则是由光敏电阻控制，光敏电阻在有光和无光状态下电阻阻值差距很大，能产生高低电平及通过逻辑器件控制电路。
延时电路则是由电阻和电容组成的充放电电路组成，通过电容的充放电来实现的。
最常用的延时电路是555，靠外接电容和电阻来控制时间，计算容易，缺点是延时时间不能很精确。
声光控制指通过利用声音以及光线的变化来控制电路实现特定功能的一种电子学控制方法。
声光控制延时节电电路包括声控，光控传感元件，放大器和由555构成的单稳态延时电路及降压整流电路。
它是一种内无接触点，在特定环境光线下采用声响效果激发拾音器进行声电转换来控制用电器的开启，并经过延时后能自动断开电源的节能电子开关。
广泛用于楼道、建筑走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并延长灯泡使用寿命。
简单实用的声光控开关这种声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。
一、电路的工作原理声光控延时开关的电路原理图见图所示。
电路中的主要元器件是使用了数字集成电路CD4011，其内部含有4个独立的与非门D1～D4，电路结构简单，可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启”，若干分钟后延时开关“自动关闭”。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开关动作。
明确了电路的信号流向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。
声音信号（脚步声、掌声等）由驻极体话筒BM接收并转换成电信号，经C1耦合到D3进行电压放大，与非门D3此时是一个放大电路，放大的信号送到R3的一端，R3、构成分压电路，并接到控制门D4的脚，作为声控信号。
cd4011声光控电路图详解延时开关电路
cd4011声光控电路图详解（延时开关电路）集成电路CD4011是一个包含4个与非门的CMOS 电路，每个与非门有2个输入端一个输出端。
当两输入端有一个输入为0，输出就为0。
只有当输入均为1时，输出才为1。
当两个输入端都为0时，输出是1。
本文主要介绍CD4011制作的声光控延时开关电路，分别从发工作原理、元器件的选择、安装与制作、调试以及故障检测与检修方面来详细介绍，一起来了解一下。
一、电路的工作原理声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启“，若干分钟后延时开关“自动关闭”。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。
明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。
声音信号（脚步声、掌声等）由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门（vd1）的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。
为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。
vd3和vd4构成两级整形电路，将方波信号进行整形。
当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合；c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、ic等供电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
声光控延时开关原理与制作
用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。
在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。
声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。
一、电路的工作原理
声光控延时开关的电路原理图见图1所示。
电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。
顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。
因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。
明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
结合图2来分析图1。
声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。
为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。
vd3和vd4构成两级整形电路，将方波信号进行整形。
当c3充电到一定电平时，信号经与非门v d3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合；c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，
为bm、vt、ic等供电。
二、元器件的选择
ic选用cmos数字集成电路cd4011，其里面含有四个独立的与非门电路。
内部结构见图3，vss是电源的负极，v dd是电源的正极。
可控硅t选用1 a／400v的进口单向可控硅1 00-6型，如负载电流大可选用3a、6a、10a等规格的单向可控硅，单向可控硅的外形如图4所示，它的测量方法是：用r×1档，将红表笔接可控硅的负极，黑表笔接正极(如印制板图所示)，这时表针无读数，然后用黑表笔触一下控制极k，这时表针有读数，黑表笔马上离开控制极k这时表针仍有读数(注意触控制极时正负表笔是始终连接说明该可控硅是完好的。
驻极体选用的是一般收录机用的小话筒，它的测量方法是：用r×100档将红表笔接外壳的s、黑表笔接d，这时用口对着驻极体吹气，若表针有摆动说明该
驻极体完好，摆动越大灵敏度越高；光敏电阻选用的是625 a型，有光照射时电阻为20k以下，无光时电阻值大于10 0mq，说明该元件是完好的。
二极管采用普通的整流二极管1n4001～1n4007。
总之，元件的选择可灵活掌握，参数可在一定范围内选用。
其它元件按图1所示的标注即可。
三、安装制作
准备好全套元件后，用万用表粗略地(因出厂前已测量过)测量一下各元件的质量，做到心中有数。
焊接时注意先焊接无极性的阻容元件，电阻采用卧装，电容采用直立装，紧贴电路板，焊接有极性的元件如电解电容、话筒、整流二极管、三极管、单向可控硅等元件时千万不要装反，注意极性的正确，否则电路不能正常工作甚至烧毁元器件。
印刷电路图如图5所示。
