第六章工程制图基本知识
合集下载
第六章 工程制图基本知识
32
• 组合较复杂的平面图中定位轴线也 可采用分区编号，编号的注写形式 应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁 字母表示。
33
• 附加定位轴线的编号，应以分数形式表示 。 • 两根轴线间的附加轴线，应以分母表示前一轴线
的编号，分子表示附加轴线的编号，编号宜用阿 拉伯数字顺序编写。
48
49
无悔无愧于昨天，丰硕殷实 的今天，充满希望的明天。
50
45
园景的平面、立面、剖面图
• 地形、水面、植物、建筑及构筑物是构成园林 实体的四大要素。
46
• 园景的平面、立面、剖 面图就是这些要素的水 平面和立（剖）面的正 投影所形成的视图。
• 园景的平面、立面图
47
• 园景的剖面图 指某园景被一假想 的铅垂面剖切后， 沿某一剖切方向投 影所得到的视图。
• 较小圆的直径尺寸，可标注在圆外。
29
角度、弧长的标注
• 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该 角的顶点,角的两条边为尺寸界线。起止符号应以箭 头表示，如没有足够位置画箭头，可用圆点代替， 角度数字应按水平方向注写。
• 标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆弧 线表示，尺寸界线应垂直于该圆弧的弦，起止符号 用箭头表示，弧长数字上应加注圆弧符号“⌒”。
18
对称符号
• 对称符号由对称线和两端的两对平行线组成。对 称线用细点画线绘制；平行线用细实线绘制，其 长度宜为6～10mm，每对的间距宜为2～3mm； 对称线垂直平分于两对平行线，两端超出平行线 宜为2～3mm。
19
连接符号
• 连接符号应以折断线表示需连接的部位。两部位 相距过远时，折断线两端靠图样一侧应标注大写 拉丁字母表示连接编号。两个被连接的图样必须 用相同的字母编号。
• 组合较复杂的平面图中定位轴线也 可采用分区编号，编号的注写形式 应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁 字母表示。
33
• 附加定位轴线的编号，应以分数形式表示 。 • 两根轴线间的附加轴线，应以分母表示前一轴线
的编号，分子表示附加轴线的编号，编号宜用阿 拉伯数字顺序编写。
48
49
无悔无愧于昨天，丰硕殷实 的今天，充满希望的明天。
50
45
园景的平面、立面、剖面图
• 地形、水面、植物、建筑及构筑物是构成园林 实体的四大要素。
46
• 园景的平面、立面、剖 面图就是这些要素的水 平面和立（剖）面的正 投影所形成的视图。
• 园景的平面、立面图
47
• 园景的剖面图 指某园景被一假想 的铅垂面剖切后， 沿某一剖切方向投 影所得到的视图。
• 较小圆的直径尺寸，可标注在圆外。
29
角度、弧长的标注
• 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该 角的顶点,角的两条边为尺寸界线。起止符号应以箭 头表示，如没有足够位置画箭头，可用圆点代替， 角度数字应按水平方向注写。
• 标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆弧 线表示，尺寸界线应垂直于该圆弧的弦，起止符号 用箭头表示，弧长数字上应加注圆弧符号“⌒”。
18
对称符号
• 对称符号由对称线和两端的两对平行线组成。对 称线用细点画线绘制；平行线用细实线绘制，其 长度宜为6～10mm，每对的间距宜为2～3mm； 对称线垂直平分于两对平行线，两端超出平行线 宜为2～3mm。
19
连接符号
• 连接符号应以折断线表示需连接的部位。两部位 相距过远时，折断线两端靠图样一侧应标注大写 拉丁字母表示连接编号。两个被连接的图样必须 用相同的字母编号。

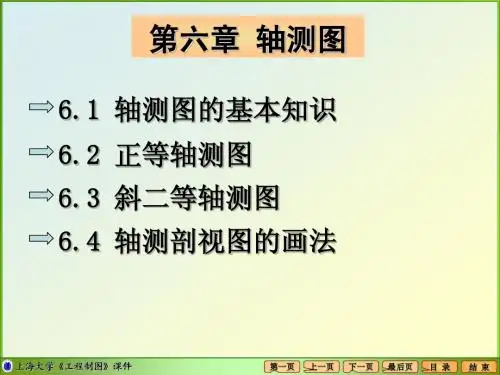

工程制图《第6章 轴测图》
圆心
半径
第一页
上一页
下一页
最后页
目 录
结 束
⒉ 平行于各坐标面圆的斜二等轴测图
平行于坐标面XOZ 的圆的斜二等轴测图是圆，其直径等于 平行于坐标面ZOY的圆的斜二等轴测图也是椭圆，它的长 XOY 的圆，其斜二等轴测图为椭圆，它的长 轴也不垂直于OX轴，短轴也不平行于OX轴。 轴并不垂直于 原圆直径d。 OZ OZ
⒊轴间角：
X1O1Y1＝ X1O1Z1＝ Y1O1Z1＝120°
第一页 上一页 下一页 最后页 目 录 结 束
二、正等轴测图的画法
⒈平面立体正等轴测图的画法
⑴坐标法 根据立体表面上各顶点的坐标，分别描出它们的轴 测投影，然后依次连线而获得轴测图的方法，他是绘制 轴测图的基本方法。
第一页
上一页
第一页
上一页
下一页
最后页
目 录
结 束
三、轴测图的基本参数 ⒈ 轴测轴和轴间角 建立在物体上的坐标轴在投影面上的投影叫做轴 测轴，轴测轴间的夹角叫做轴间角。
Z
轴测投影面
Z1 X X1 O1 Y1 Y
Z1 轴测投影面
O
O1 X1 Y1
Z
O X
正轴测图
Y
斜轴测图
坐标轴
轴间角
物体上 投影面上
OX， OY， OZ O1X1，O1Y1，O1Z1
第一页
上一页
下一页
最后页
目 录
结 束
6.3 斜二等轴测图
一、斜二等轴测图的轴间角和轴向变形系数
⒈轴向伸缩系数：p1＝r1＝1 , q1＝0.5 ⒉轴间角： X1O1Y1＝ Y1O1Z1＝135°
X1O1Z1＝90°
注意:
autocad工程制图第六章
6.3 设置图块的属性
6.3.1图块属性的概念
在机械制图中，表面粗糙度值有3.2、1.6、0.8等，若在表面粗糙度符号的图块中将表面粗糙度值定义为属性，则在每次插入这种带有属性的表面粗糙度符号的图块时，AutoCAD将会自动提示输入表面粗糙度的数值，这就大大拓展了该图块的通用性。
感谢您的下载观看
6.3.3 建立带属性的块
属性定义好后，只有和图块联系在一起才有用处。向图块追加属性，即建立带属性的块的操作步骤为：1.绘制构成图块的实体图形。2.定义属性。3.将绘制的图形和属性一起定义成图块。
6.3.4 插入带属性的块
带属性的块插入方法与块的插入方法相同，只是在插入结束时，需要指定属性值。具体可按以下步骤进行。1.打开一个需要插入块的图形文件，单击绘图工具栏上的插入块按钮，打开“插入”对话框。2.单击对话框中的“浏览”，选择已定义好的带属性的图块。3.设置插入点、缩放比例和旋转角度。4.单击“确定”按钮，然后根据命令行提示，输入创建块定义。2．调用方法命令：BLOCK菜单：绘图→块→创建图标：绘图工具栏中的激活BLOCK后，打开“块定义”对话框，如右图所示。
“块定义”对话框
6.2.1 块存盘
1．功能将对象保存到文件或将块转换为文件。2．调用方法命令：WBLOCK3．说明激活WBLOCK命令后，打开“写块”对话框。 “源”区域有3个选项，用于设置组成块的对象来源。 块：可以将使用BLOCK命令创建的块写入到磁盘中。 整个图形：可以把全部图形作为块写入到磁盘中。 对象：可以指定需要写入磁盘的块对象，其设置方法同块定义相同，需要指定基点与对象。“目标”区域指定文件的保存位置。
项目训练 块操作
训练内容3：将“训练内容2”中创建的“电脑桌组”块，写入到磁盘中，再将其插入到办公室的平面图形中，如图所示。
6.3.1图块属性的概念
在机械制图中，表面粗糙度值有3.2、1.6、0.8等，若在表面粗糙度符号的图块中将表面粗糙度值定义为属性，则在每次插入这种带有属性的表面粗糙度符号的图块时，AutoCAD将会自动提示输入表面粗糙度的数值，这就大大拓展了该图块的通用性。
感谢您的下载观看
6.3.3 建立带属性的块
属性定义好后，只有和图块联系在一起才有用处。向图块追加属性，即建立带属性的块的操作步骤为：1.绘制构成图块的实体图形。2.定义属性。3.将绘制的图形和属性一起定义成图块。
6.3.4 插入带属性的块
带属性的块插入方法与块的插入方法相同，只是在插入结束时，需要指定属性值。具体可按以下步骤进行。1.打开一个需要插入块的图形文件，单击绘图工具栏上的插入块按钮，打开“插入”对话框。2.单击对话框中的“浏览”，选择已定义好的带属性的图块。3.设置插入点、缩放比例和旋转角度。4.单击“确定”按钮，然后根据命令行提示，输入创建块定义。2．调用方法命令：BLOCK菜单：绘图→块→创建图标：绘图工具栏中的激活BLOCK后，打开“块定义”对话框，如右图所示。
“块定义”对话框
6.2.1 块存盘
1．功能将对象保存到文件或将块转换为文件。2．调用方法命令：WBLOCK3．说明激活WBLOCK命令后，打开“写块”对话框。 “源”区域有3个选项，用于设置组成块的对象来源。 块：可以将使用BLOCK命令创建的块写入到磁盘中。 整个图形：可以把全部图形作为块写入到磁盘中。 对象：可以指定需要写入磁盘的块对象，其设置方法同块定义相同，需要指定基点与对象。“目标”区域指定文件的保存位置。
项目训练 块操作
训练内容3：将“训练内容2”中创建的“电脑桌组”块，写入到磁盘中，再将其插入到办公室的平面图形中，如图所示。

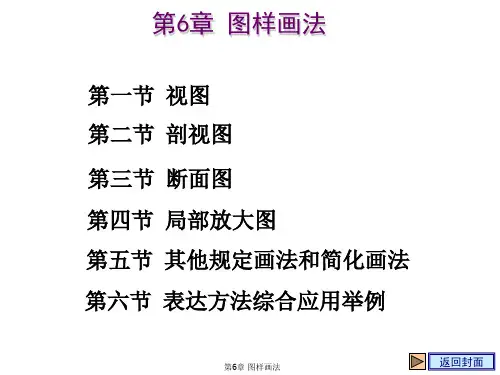

工程制图基础第6章 图样画法
第6章 图样画法
第六节 表达方法综合应用举例
返回章目录
第6章 图样画法
返回封面
(4)当局部视图按投影关系配置，中间又 没有其他图形隔开，可省略标注 。
(5) 对称构件或零件的视图可 只画一半或四分之一，并在对称 中心线的两端画出两条与其垂直 的平行细实线 （下图）。
第6章 图样画法
四、斜视图
用换面法的原理，将该倾斜部分的结构形状向一 个辅助投影面投影，这样得到的视图，称为斜视图 。
表达倾斜部分的真实形状。 解决方法 ：
1、增加一个倾斜辅助投影面P。 2、将倾斜部分向辅助投影面 投射。 3、将投影面展开所得视图。
第6章 图样画法
斜视图通常按向视图的配置形式配置并标注，必要时 允许将斜视图旋转配置（右下图）。
表示该视图名称的大写拉丁字母应靠近旋转符号的 箭头端 。
也允许将 旋转角度标注 在字母之后。
重合断面图不加任何标注。
第6章 图样画法
第四节 局部放大图
为了把物体上某些结构在视图上表达清楚，可以将这 些结构用大于原图形所采用的比例画出，这种图形称为局 部放大图 。
第6章 图样画法
返回章目录
当放大的部分仅一个时，在局部放大图的上方只注明 所采用的比例。
第6章 图样画法
可以用几个图形表达同一个被放大部位。
第6章 图样画法
返回封面
第一节 视 图
视图——物体向投影面投射所得的图形。
一般只画零件的可见部分，必要时可用 细虚线画出其不可见部分。
视图主要用于表达物体的外部结构和形状。
视图的种类有
基本视图 向视图
局部视图 斜视图
旋转视图
第6章 图样画法
返回章目录
工程制图基础知识
第六章 建筑工程量计算
工程制图 工程识图 工程量计算
请单击 选择开始的内容
工程制图识图基础知识
工程制图
工程识图
工程制图基础知识
图 指绘幅图是范指围绘的图界时线采。用长为边（的边，b单图为另，位纸外la：幅，三为面m宽边装m，边为订）图c框是
图 幅
（a) A0-A3横式
(b) A0-A3竖式
三视图与物体的方位对应关系
方位对应关系口诀： 物体左右主、俯见。物体上下主、左见。 俯视、左视显前后，远离主视是前面。
三视图画法
物体的摆放
原则：
使体上尽量 多的面与投影 面平行或垂直 并让形体结构 特征明显的方 向为主视方向。
画图
❖定位、布置图。
❖打底稿。先从主视开始。
❖运用“三等”规律，画出其他两视图。 ❖检查底稿。加深，完成全图。
三视图的形成
主视图：正立面（V）投影 俯视图：水平面（H）投影 左视图：侧立面（W）投影
三视图需要展平在同一平面上（H面下转 90°，W面右转90°）。
三视图之间的对应关系
位置关系
以主视图为 准，俯视图在 它的正下方， 左视图在它的 正右侧，位置 固定，不必标 注。
三视图之间的“三等”关系
❖主、俯视图长对正。 ❖主、左视图高平齐。 ❖俯、左视图宽相等。
尺寸起止符号（表示尺寸的起止）
一般为 45度倾斜的细短线或中粗短线， 其倾斜方向为尺寸界线顺时针旋转 45 度角，其长度一般为 2 — 3 毫米。 在同一张图纸或同一图形中，尺寸箭头 的大小应画得一致。 当相邻的尺寸界线的间隔都很小时，尺 寸起止符号可以采用小圆点。
半径、直径、球的 尺寸标注
R6
建筑物各部分的高度主要是用 标高来表示
工程制图 工程识图 工程量计算
请单击 选择开始的内容
工程制图识图基础知识
工程制图
工程识图
工程制图基础知识
图 指绘幅图是范指围绘的图界时线采。用长为边（的边，b单图为另，位纸外la：幅，三为面m宽边装m，边为订）图c框是
图 幅
（a) A0-A3横式
(b) A0-A3竖式
三视图与物体的方位对应关系
方位对应关系口诀： 物体左右主、俯见。物体上下主、左见。 俯视、左视显前后，远离主视是前面。
三视图画法
物体的摆放
原则：
使体上尽量 多的面与投影 面平行或垂直 并让形体结构 特征明显的方 向为主视方向。
画图
❖定位、布置图。
❖打底稿。先从主视开始。
❖运用“三等”规律，画出其他两视图。 ❖检查底稿。加深，完成全图。
三视图的形成
主视图：正立面（V）投影 俯视图：水平面（H）投影 左视图：侧立面（W）投影
三视图需要展平在同一平面上（H面下转 90°，W面右转90°）。
三视图之间的对应关系
位置关系
以主视图为 准，俯视图在 它的正下方， 左视图在它的 正右侧，位置 固定，不必标 注。
三视图之间的“三等”关系
❖主、俯视图长对正。 ❖主、左视图高平齐。 ❖俯、左视图宽相等。
尺寸起止符号（表示尺寸的起止）
一般为 45度倾斜的细短线或中粗短线， 其倾斜方向为尺寸界线顺时针旋转 45 度角，其长度一般为 2 — 3 毫米。 在同一张图纸或同一图形中，尺寸箭头 的大小应画得一致。 当相邻的尺寸界线的间隔都很小时，尺 寸起止符号可以采用小圆点。
半径、直径、球的 尺寸标注
R6
建筑物各部分的高度主要是用 标高来表示
7、画法几何及工程制图-第六章 曲面立体
a' b' d" c"
b' a' b'
D A B C B
c" d"
c"
C
a'
A
D
a' d a c
b' d"
c"
d
b
a
b
c
３、圆柱体投影图的画法
注意 三个投影 图之间的 对应关系。
3. 圆柱表面取点——利用积聚性作图
a ’ A
a”
a’
a”
a
a
二、圆锥
1. 圆锥面的形成—— 动直线绕与其相交的固定轴线旋转的轨迹
O’
O’’
O
注意球体表 面的转向素线在 三个投影图中的 对应位置
例： 已知球面上的A、B、C 的一个投影，求其余投影。
a'
(b')
a"
(b")
c'
c"
b
(c)
a
四、圆环体的投影
１、圆环体的形成
圆环体是 由圆作为母线 围绕同平面内 的一根轴线旋 转一周而形成 的回转体。 母线上各 点围绕轴线旋 转的轨迹是同 心圆。 轴线
画法几何及工程制图
第六章 曲面立体 1、曲面体的投影
由曲面或曲面和平面围成的立体称为曲面立体。
§6-1 曲面体的投影
工程中常见的曲面立体是回转体，回转体由回转面或回 转面和平面围成。 回转面由一动线（直线或曲线）绕一定直线旋转一周形 成的曲面。
O
顶圆 轴线 母线 素线 喉圆
纬圆 赤道圆 底圆
O
•回转体
s"
S
b' a' b'
D A B C B
c" d"
c"
C
a'
A
D
a' d a c
b' d"
c"
d
b
a
b
c
３、圆柱体投影图的画法
注意 三个投影 图之间的 对应关系。
3. 圆柱表面取点——利用积聚性作图
a ’ A
a”
a’
a”
a
a
二、圆锥
1. 圆锥面的形成—— 动直线绕与其相交的固定轴线旋转的轨迹
O’
O’’
O
注意球体表 面的转向素线在 三个投影图中的 对应位置
例： 已知球面上的A、B、C 的一个投影，求其余投影。
a'
(b')
a"
(b")
c'
c"
b
(c)
a
四、圆环体的投影
１、圆环体的形成
圆环体是 由圆作为母线 围绕同平面内 的一根轴线旋 转一周而形成 的回转体。 母线上各 点围绕轴线旋 转的轨迹是同 心圆。 轴线
画法几何及工程制图
第六章 曲面立体 1、曲面体的投影
由曲面或曲面和平面围成的立体称为曲面立体。
§6-1 曲面体的投影
工程中常见的曲面立体是回转体，回转体由回转面或回 转面和平面围成。 回转面由一动线（直线或曲线）绕一定直线旋转一周形 成的曲面。
O
顶圆 轴线 母线 素线 喉圆
纬圆 赤道圆 底圆
O
•回转体
s"
S
工程制图主要知识点总结
工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
工程制图教学课件第六章组合体
二、叠加型组合体三视图画图步骤
套筒
支撑板
肋板
底板
10/5/2020
二、叠加型组合体三视图画图步骤
1.形体分析
形体分析要弄清以下问题： 组合体可分成几个组成部分？各组成部分形状如何？ 相对位置？组合形式是什么样的？
2.确定主视图
（1）确定组合体的放置位置
（2）确定主视图方向
选择主视图方向的原则是：主视图应该最能反映组合 体的各组成部分形状特征以及相对位置，而且相对其他投 影图中虚线最少。
10/5/2020
三、组合体形体间表面链接关系
2.相交
两立体表面相交，在相交处应画出交线即相贯线的 投影。
10/5/2020
三、组合体形体间表面链接关系
10/5/2020
6.2 组合体三视图画法
一、组合体画图分析方法
一、组合体画图分析方法
1.形体分析法
根据组合体的形状，将其分解成若干部分，弄清各部 分的形状和它们的相对位置及组合方式，分别画出各部分 的投影。
10/5/2020
三、基本体尺寸标注
二、基本体尺寸标注
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
三、带有截交线相贯线的基本体尺寸标注
50 20
50 20
52 52 56 18
18 56
×
20
20
×
注意: 不能在截交线上直接注尺寸！
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
10/5/2020
三、切割型组合体三视图画图步骤
（3）对于切割下来的形体较复杂的情况，需要用线面分析法画图。
10/5/2020
6.3 组合体尺寸标注
套筒
支撑板
肋板
底板
10/5/2020
二、叠加型组合体三视图画图步骤
1.形体分析
形体分析要弄清以下问题： 组合体可分成几个组成部分？各组成部分形状如何？ 相对位置？组合形式是什么样的？
2.确定主视图
（1）确定组合体的放置位置
（2）确定主视图方向
选择主视图方向的原则是：主视图应该最能反映组合 体的各组成部分形状特征以及相对位置，而且相对其他投 影图中虚线最少。
10/5/2020
三、组合体形体间表面链接关系
2.相交
两立体表面相交，在相交处应画出交线即相贯线的 投影。
10/5/2020
三、组合体形体间表面链接关系
10/5/2020
6.2 组合体三视图画法
一、组合体画图分析方法
一、组合体画图分析方法
1.形体分析法
根据组合体的形状，将其分解成若干部分，弄清各部 分的形状和它们的相对位置及组合方式，分别画出各部分 的投影。
10/5/2020
三、基本体尺寸标注
二、基本体尺寸标注
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
三、带有截交线相贯线的基本体尺寸标注
50 20
50 20
52 52 56 18
18 56
×
20
20
×
注意: 不能在截交线上直接注尺寸！
10/5/2020
三、带有截交线相贯线的基本体尺寸标注
10/5/2020
三、切割型组合体三视图画图步骤
（3）对于切割下来的形体较复杂的情况，需要用线面分析法画图。
10/5/2020
6.3 组合体尺寸标注
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章工程制图基本知识
指北针
• 指北针的形状宜如图所示,其圆的直径宜为24mm， 用细实线绘制；指针尾部的宽度宜为3mm，指针头 部应注“北”或“N”字。需用较大直径绘制指北针 时，指针尾部宽度宜为直径的1/8。
第六章工程制图基本知识
尺寸标注
• 尺寸界线、尺寸线及尺寸起止符号
第六章工程制图基本知识
• 标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆弧 线表示，尺寸界线应垂直于该圆弧的弦，起止符号 用箭头表示，弧长数字上应加注圆弧符号“⌒”。
第六章工程制图基本知识
坡度
• 标注坡度时，应加注坡度符号“”(图a、b)，该 符号为单面箭头，箭头应指向下坡方向。坡度 也可用直角三角形形式标注(图c)。
第六章工程制图基本知识
定位轴线
• 定位轴线应用细点画线绘制。 • 定位轴线一般应编号，编号应注写在轴线端部
的圆内。圆应用细实线绘制，直径为8～ 10mm。定位轴线圆的圆心，应在定位轴线的 延长线上或延长线的折线上。 • 平面图上定位轴线的编号，宜标注在图样的下 方与左侧。横向编号应用阿拉伯数字，从左至 右顺序编写，竖向编号应用大写拉丁字母，从 下至上顺序编写。 • 拉丁字母的I、O、Z不得用做轴线编号。
第六章工程制图基本知识
• 组合较复杂的平面图中定位轴线也 可采用分区编号，编号的注写形式 应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁 字母表示。
第六章工程制图基本知识
• 附加定位轴线的编号，应以分数形式表示 。 • 两根轴线间的附加轴线，应以分母表示前一轴线
的编号，分子表示附加轴线的编号，编号宜用阿 拉伯数字顺序编写。
• 同时引出几个相同部分的 引出线，宜互相平行(图a)， 也可画成集中于一点的放 射线(图b)。
• 多层构造或多层管道共用 引出线，应通过被引出的 各层。文字说明宜注写在 水平线的上方，或注写在 水平线的端部，说明的顺 序应由上至下，并应与被 说明的层次相互一致；如 层次为横向排序，则由上 至下的说明顺序应与左至 右的层次相互一致。
第六章工程制图基本知识
对称符号
• 对称符号由对称线和两端的两对平行线组成。对 称线用细点画线绘制；平行线用细实线绘制，其 长度宜为6～10mm，每对的间距宜为2～3mm； 对称线垂直平分于两对平行线，两端超出平行线 宜为2～3mm。
第六章工程制图基本知识
连接符号
• 连接符号应以折断线表示需连接的部位。两部位 相距过远时，折断线两端靠图样一侧应标注大写 拉丁字母表示连接编号。两个被连接的图样必须 用相同的字母编号。
• 索引符号是由直径为10mm的圆和水平直径组成， 圆及水平直径均应以细实线绘制。
第六章工程制图基本知识
• 索引出的详图，如与被索引的详图同在一张图纸内，应 在索引符号的上半圆中用阿拉伯数字注明该详图的编号， 并在下半圆中间画一段水平细实线(图b)。
• 索引出的详图，如与被索引的详图不在同一张图纸内， 应在索引符号的上半圆中用阿拉伯数字注明该详图的编 号，在索引符号的下半圆中用阿拉伯数字注明该详图所 在图纸的编号(图c)。
圆尺寸标注
• 标注圆的直径尺寸时，直径数字前应加直径符号 “φ”。在圆内标注的尺寸线应通过圆心，两端画箭 头指至圆弧。
• 较小圆的直径尺寸，可标注在圆外。
第六章工程制图基本知识
角度、弧长的标注
• 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该 角的顶点,角的两条边为尺寸界线。起止符号应以箭 头表示，如没有足够位置画箭头，可用圆点代替， 角度数字应按水平方向注写。
第六章工程制图基本知识
• 图样上的尺寸，应以尺寸数字为准，不得从图上 直接量取。
• 图样上的尺寸单位，除标高及总平面以米为单位 外，其他必须以毫米为单位。
• 尺寸数字的方向，应按图a的规定注写。若尺寸数 字在30°斜线区内，宜按图b的形式注写。
尺寸数字
第六章工程制图基本知识
• 尺寸数字一般应依据其方向注写在靠近尺寸线的上 方中部。如没有足够的注写位置，最外边的尺寸数 字可注写在尺寸界线的外侧，中间相邻的尺寸数字 可错开注写。
• 索引出的详图，如采用标准图，应在索引符号水平直径 的延长线上加注该标准图册的编号(图d)。
第六章工程制图基本知识
索引剖面详图
• 索引符号如用于索引剖视详图，应在被剖切的部位 绘制剖切位置线，并以引出线引出索引符号，引出 线所在的一侧应为投射方向。索引符号的编写同上 规定(图a、b、c、d)。
第六章工程制图基本知识
• 单点长画线或双点长画线的两端，不应是点。点画线 与点画线交接或点画线与其他图线交接时，应是线段 交接。
• 虚线与虚线交接或虚线与其他图线交接时，应是线段 交接。虚线为实线的延长线时，不得与实线连接。
• 图线不得与文字、数字或符号重叠、混淆，不可避免 时，应首先保证文字等的清晰。
第六章工程制图基本知识
• 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸 的尺寸界线可稍短，但其长度应相等.
第六章工程制图基本知识
半径尺寸标注
• 半径的尺寸线应一端从圆 心开始，另一端画箭头指 向圆弧。半径数字前应加 注半径符号“R”
• 较小圆弧的半径，可按图 形式标注。
• 较大圆弧的半径，可按图 形式标注。
第六章工程制图基本知识
立面图注意内容：
• 线型
1.4b——地平线 b——房子外部轮廓线 0.5b——房子内部结构 0.35b——窗户、门、墙面等分格线，外墙勒脚线等
• 外墙主要部分标高
室外地平，室内首层地平，台阶，窗台，门窗顶， 阳台，屋顶，檐口。
• 外墙材料
第六章工程制图基本知识
剖面图注意内容：
• 线型
1.4b——地平线 b——剖切到建筑（墙、楼板、梁、柱等）的断面 0.5b——未剖切到的部分，如门，窗，楼梯，可见梁柱等 0.35b——窗户、门、墙面等分格线，外墙勒脚线等
第六章工程制图基本知识
引出线
• 引出线应以细实线绘制，宜采用水平方向的直线、 与水平方向成30°、45°、60°、90°的直线， 或经上述角度再折为水平线。文字说明宜注写在水 平线的上方(图a),也可注写在水平线的端部(图b)。 索引详图的引出线,应与水平直径线相连接(图C)。
第六章工程制图基本知识
•标高
• 室外地平，室内各层地平，楼梯休息平台，窗台，阳台，屋顶， 檐口。
• 三道高度尺寸
• 第一道——房子高度 • 第二道——每层楼的高度 • 第三道——窗台，门窗洞等细部尺寸，以每层楼板为基准
第六章工程制图基本知识
第六章工程制图基本知识
了解建筑施工的科普网站
• /jpkc/hfjhjjxzt/kepu/n mgxzt/lmgxzt1-2.htm
第六章工程制图基本知识
园景的平面、立面、剖面图
• 地形、水面、植物、建筑及构筑物是构成园林 实体的四大要素。
第六章工程制图基本知识
• 园景的平面、立面、剖 面图就是这些要素的水 平面和立（剖）面的正 投影所形成的视图。
• 园景的平面、立面图
第六章工程制图基本知识
• 园景的剖面图
指某园景被一假想 的铅垂面剖切后， 沿某一剖切方向投 影所得到的视图。
第六章工程制图基本知识
• 1号轴线或A号轴线之前的附加轴线的分母应以01 或0A表示
第六章工程制图基本知识
• 圆形平面图中定位轴线的 编号，其径向轴线宜用阿 拉伯数字表示，从左下角 开始，按逆时针顺序编写； 其圆周轴线宜用大写拉丁 字母表示，从外向内顺序 编写。
第六章工程制图基本知识
• 折线形平面图
第六章工程制图基本知 识
2020/11/27
第六章工程制图基本知识
第六章工程制图基本知识
第六章工程制图基本知识
•补：地平线——1.4b，立面图、剖面图中表明地平。
第六章工程制图基本知识
要求:
• 同一张图纸内，相同比例的各图样，应选用相同的线 宽组。
• 虚线、单点长画线或双点长画线的线段长度和间隔， 宜各自相等。
• 投射方向线应垂直于剖切位置线，长度应短于剖切位 置线，宜为4～6mm。剖切符号不应与其他图线相接
触。
• 剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左
至右、由下至上连续编排，并应注写在剖视方向线
的端部。
第六章工程制图基本知识
索引符号
• 图样中的某一局部或构件，如需另见详图，应以索 引符号索引。
• 线型
b———剖切到的轮廓线 0.5b——未剖切到的轮廓线 0.35b——轴线，尺寸线，符号，玻璃，散水等
• 指北针：首层平面图和总平面图 • 各房间作用 • 标高 • 三道外部尺寸线：
第一道——建筑轮廓尺寸 第二道——定位轴线之间尺寸 第三道——细部尺寸，以定位轴线为基准
• 内部尺寸
第六章工程制图基本知识
第六章工程制图基本知识
• 尺寸宜标注在图样轮廓以外，不宜与图线、文 字及符号等相交。
第六章工程制图基本知识
• 互相平行的尺寸线,应从被注写的图样轮廓线由近 向远整齐排列,较小尺寸应离轮廓线较近,较大尺寸 应离轮廓线较远 .
• 图样轮廓线以外的尺寸界线，距图样最外轮廓之间 的距离，不宜小于10mm。平行排列的尺寸线的间 距，宜为7～10mm，并应保持一致。
• 标高数字应以米为单位，注写到小数点以后第三 位。在总平面图中，可注写到小数字点以后第二 位。
• 零点标高应注写成±0.000，正数标高不注“+”， 负数标高应注“-”，例如3.000、-0.600。
• 在图样的同一位置需表示几个不同标高时，标高数 字可按图的形式注写。
第六章工程制图基本知识
平面图注意内容:
比例
• 图样的比例，应为图形与实物相对应的线性尺寸 之比。比例的大小，是指其比值的大小，如1:50 大于1:100。
指北针
• 指北针的形状宜如图所示,其圆的直径宜为24mm， 用细实线绘制；指针尾部的宽度宜为3mm，指针头 部应注“北”或“N”字。需用较大直径绘制指北针 时，指针尾部宽度宜为直径的1/8。
第六章工程制图基本知识
尺寸标注
• 尺寸界线、尺寸线及尺寸起止符号
第六章工程制图基本知识
• 标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆弧 线表示，尺寸界线应垂直于该圆弧的弦，起止符号 用箭头表示，弧长数字上应加注圆弧符号“⌒”。
第六章工程制图基本知识
坡度
• 标注坡度时，应加注坡度符号“”(图a、b)，该 符号为单面箭头，箭头应指向下坡方向。坡度 也可用直角三角形形式标注(图c)。
第六章工程制图基本知识
定位轴线
• 定位轴线应用细点画线绘制。 • 定位轴线一般应编号，编号应注写在轴线端部
的圆内。圆应用细实线绘制，直径为8～ 10mm。定位轴线圆的圆心，应在定位轴线的 延长线上或延长线的折线上。 • 平面图上定位轴线的编号，宜标注在图样的下 方与左侧。横向编号应用阿拉伯数字，从左至 右顺序编写，竖向编号应用大写拉丁字母，从 下至上顺序编写。 • 拉丁字母的I、O、Z不得用做轴线编号。
第六章工程制图基本知识
• 组合较复杂的平面图中定位轴线也 可采用分区编号，编号的注写形式 应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁 字母表示。
第六章工程制图基本知识
• 附加定位轴线的编号，应以分数形式表示 。 • 两根轴线间的附加轴线，应以分母表示前一轴线
的编号，分子表示附加轴线的编号，编号宜用阿 拉伯数字顺序编写。
• 同时引出几个相同部分的 引出线，宜互相平行(图a)， 也可画成集中于一点的放 射线(图b)。
• 多层构造或多层管道共用 引出线，应通过被引出的 各层。文字说明宜注写在 水平线的上方，或注写在 水平线的端部，说明的顺 序应由上至下，并应与被 说明的层次相互一致；如 层次为横向排序，则由上 至下的说明顺序应与左至 右的层次相互一致。
第六章工程制图基本知识
对称符号
• 对称符号由对称线和两端的两对平行线组成。对 称线用细点画线绘制；平行线用细实线绘制，其 长度宜为6～10mm，每对的间距宜为2～3mm； 对称线垂直平分于两对平行线，两端超出平行线 宜为2～3mm。
第六章工程制图基本知识
连接符号
• 连接符号应以折断线表示需连接的部位。两部位 相距过远时，折断线两端靠图样一侧应标注大写 拉丁字母表示连接编号。两个被连接的图样必须 用相同的字母编号。
• 索引符号是由直径为10mm的圆和水平直径组成， 圆及水平直径均应以细实线绘制。
第六章工程制图基本知识
• 索引出的详图，如与被索引的详图同在一张图纸内，应 在索引符号的上半圆中用阿拉伯数字注明该详图的编号， 并在下半圆中间画一段水平细实线(图b)。
• 索引出的详图，如与被索引的详图不在同一张图纸内， 应在索引符号的上半圆中用阿拉伯数字注明该详图的编 号，在索引符号的下半圆中用阿拉伯数字注明该详图所 在图纸的编号(图c)。
圆尺寸标注
• 标注圆的直径尺寸时，直径数字前应加直径符号 “φ”。在圆内标注的尺寸线应通过圆心，两端画箭 头指至圆弧。
• 较小圆的直径尺寸，可标注在圆外。
第六章工程制图基本知识
角度、弧长的标注
• 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该 角的顶点,角的两条边为尺寸界线。起止符号应以箭 头表示，如没有足够位置画箭头，可用圆点代替， 角度数字应按水平方向注写。
第六章工程制图基本知识
• 图样上的尺寸，应以尺寸数字为准，不得从图上 直接量取。
• 图样上的尺寸单位，除标高及总平面以米为单位 外，其他必须以毫米为单位。
• 尺寸数字的方向，应按图a的规定注写。若尺寸数 字在30°斜线区内，宜按图b的形式注写。
尺寸数字
第六章工程制图基本知识
• 尺寸数字一般应依据其方向注写在靠近尺寸线的上 方中部。如没有足够的注写位置，最外边的尺寸数 字可注写在尺寸界线的外侧，中间相邻的尺寸数字 可错开注写。
• 索引出的详图，如采用标准图，应在索引符号水平直径 的延长线上加注该标准图册的编号(图d)。
第六章工程制图基本知识
索引剖面详图
• 索引符号如用于索引剖视详图，应在被剖切的部位 绘制剖切位置线，并以引出线引出索引符号，引出 线所在的一侧应为投射方向。索引符号的编写同上 规定(图a、b、c、d)。
第六章工程制图基本知识
• 单点长画线或双点长画线的两端，不应是点。点画线 与点画线交接或点画线与其他图线交接时，应是线段 交接。
• 虚线与虚线交接或虚线与其他图线交接时，应是线段 交接。虚线为实线的延长线时，不得与实线连接。
• 图线不得与文字、数字或符号重叠、混淆，不可避免 时，应首先保证文字等的清晰。
第六章工程制图基本知识
• 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸 的尺寸界线可稍短，但其长度应相等.
第六章工程制图基本知识
半径尺寸标注
• 半径的尺寸线应一端从圆 心开始，另一端画箭头指 向圆弧。半径数字前应加 注半径符号“R”
• 较小圆弧的半径，可按图 形式标注。
• 较大圆弧的半径，可按图 形式标注。
第六章工程制图基本知识
立面图注意内容：
• 线型
1.4b——地平线 b——房子外部轮廓线 0.5b——房子内部结构 0.35b——窗户、门、墙面等分格线，外墙勒脚线等
• 外墙主要部分标高
室外地平，室内首层地平，台阶，窗台，门窗顶， 阳台，屋顶，檐口。
• 外墙材料
第六章工程制图基本知识
剖面图注意内容：
• 线型
1.4b——地平线 b——剖切到建筑（墙、楼板、梁、柱等）的断面 0.5b——未剖切到的部分，如门，窗，楼梯，可见梁柱等 0.35b——窗户、门、墙面等分格线，外墙勒脚线等
第六章工程制图基本知识
引出线
• 引出线应以细实线绘制，宜采用水平方向的直线、 与水平方向成30°、45°、60°、90°的直线， 或经上述角度再折为水平线。文字说明宜注写在水 平线的上方(图a),也可注写在水平线的端部(图b)。 索引详图的引出线,应与水平直径线相连接(图C)。
第六章工程制图基本知识
•标高
• 室外地平，室内各层地平，楼梯休息平台，窗台，阳台，屋顶， 檐口。
• 三道高度尺寸
• 第一道——房子高度 • 第二道——每层楼的高度 • 第三道——窗台，门窗洞等细部尺寸，以每层楼板为基准
第六章工程制图基本知识
第六章工程制图基本知识
了解建筑施工的科普网站
• /jpkc/hfjhjjxzt/kepu/n mgxzt/lmgxzt1-2.htm
第六章工程制图基本知识
园景的平面、立面、剖面图
• 地形、水面、植物、建筑及构筑物是构成园林 实体的四大要素。
第六章工程制图基本知识
• 园景的平面、立面、剖 面图就是这些要素的水 平面和立（剖）面的正 投影所形成的视图。
• 园景的平面、立面图
第六章工程制图基本知识
• 园景的剖面图
指某园景被一假想 的铅垂面剖切后， 沿某一剖切方向投 影所得到的视图。
第六章工程制图基本知识
• 1号轴线或A号轴线之前的附加轴线的分母应以01 或0A表示
第六章工程制图基本知识
• 圆形平面图中定位轴线的 编号，其径向轴线宜用阿 拉伯数字表示，从左下角 开始，按逆时针顺序编写； 其圆周轴线宜用大写拉丁 字母表示，从外向内顺序 编写。
第六章工程制图基本知识
• 折线形平面图
第六章工程制图基本知 识
2020/11/27
第六章工程制图基本知识
第六章工程制图基本知识
第六章工程制图基本知识
•补：地平线——1.4b，立面图、剖面图中表明地平。
第六章工程制图基本知识
要求:
• 同一张图纸内，相同比例的各图样，应选用相同的线 宽组。
• 虚线、单点长画线或双点长画线的线段长度和间隔， 宜各自相等。
• 投射方向线应垂直于剖切位置线，长度应短于剖切位 置线，宜为4～6mm。剖切符号不应与其他图线相接
触。
• 剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左
至右、由下至上连续编排，并应注写在剖视方向线
的端部。
第六章工程制图基本知识
索引符号
• 图样中的某一局部或构件，如需另见详图，应以索 引符号索引。
• 线型
b———剖切到的轮廓线 0.5b——未剖切到的轮廓线 0.35b——轴线，尺寸线，符号，玻璃，散水等
• 指北针：首层平面图和总平面图 • 各房间作用 • 标高 • 三道外部尺寸线：
第一道——建筑轮廓尺寸 第二道——定位轴线之间尺寸 第三道——细部尺寸，以定位轴线为基准
• 内部尺寸
第六章工程制图基本知识
第六章工程制图基本知识
• 尺寸宜标注在图样轮廓以外，不宜与图线、文 字及符号等相交。
第六章工程制图基本知识
• 互相平行的尺寸线,应从被注写的图样轮廓线由近 向远整齐排列,较小尺寸应离轮廓线较近,较大尺寸 应离轮廓线较远 .
• 图样轮廓线以外的尺寸界线，距图样最外轮廓之间 的距离，不宜小于10mm。平行排列的尺寸线的间 距，宜为7～10mm，并应保持一致。
• 标高数字应以米为单位，注写到小数点以后第三 位。在总平面图中，可注写到小数字点以后第二 位。
• 零点标高应注写成±0.000，正数标高不注“+”， 负数标高应注“-”，例如3.000、-0.600。
• 在图样的同一位置需表示几个不同标高时，标高数 字可按图的形式注写。
第六章工程制图基本知识
平面图注意内容:
比例
• 图样的比例，应为图形与实物相对应的线性尺寸 之比。比例的大小，是指其比值的大小，如1:50 大于1:100。
