富士通汽车3D全景环视系统
NEWPRODUCTS使用高分辨率摄像机的驾驶辅助功能全-Fujitsu

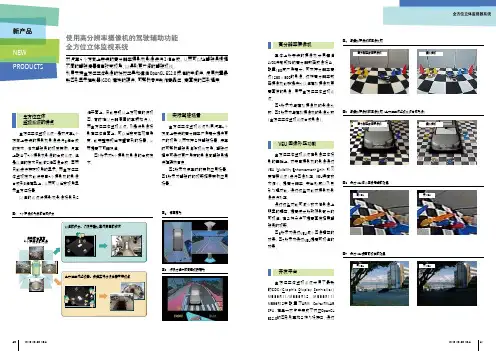

NEW PRODUCTS使用高分辨率摄像机的驾驶辅助功能全方位立体监视系统全方位立体监视系统的特点全方位立体监视系统＊1是对汽车4个方向上安装的摄影机影像进行3维合成的技术。
作为驾驶员的视觉辅助，汽车上配备了4个摄影机影像的合成系统，但是以往的技术只能做2维图像合成，因而只能进行特定视角的显示。
而全方位立体监视技术能将来自4个摄影机的影像合成到3维模型上，从而可从任意视角显示全方位场景。
维平面上，只能表现从上方观看的俯视图，有时难以分辨周围的车辆和行人。
而全方位立体监视系统，则是将影像投影在立体曲面上，可以任意变换观看角度，能完整表现出希望看到的场景，从而提高了可辨识性。
图1所示为4个摄影机影像的合成技术。
实际驾驶场景全方位立体监视系统利用汽车4个方向上安装的高分辨率广角镜头提供更广的视角,从而支持各种驾驶场景。
停车时可帮助驾驶员消除视线死角，驾驶过程中可通过更广角度的影像向驾驶员提供障碍物信息。
图2所示为停车时的辅助应用场景，图3所示为驾驶时的视野拓展辅助应用场景。
对汽车4个方向上安装的高分辨率摄影机影像进行3维合成，从而可以让驾驶员根据不同的驾驶情景自由改变视角, 以得到更广阔的驾驶视线。
利用支持全方位立体影像的授权工具和遵循OpenGL ES2.0标准的中间件，使用内置最新图形显示控制器（GDC ）模块的硬件，可帮助客户制作高品位、高画质的图形程序。
高分辨率摄像机车体上所安装的摄像机采用遵循LVDS 传输规格的高分辨数码成像设备、配置180度广角镜头，可支持分辨率高达1280×800的影像。
这种高分辨率数码摄像机能够提供比以往模拟摄像机更高画质的影像，用于全方位立体监视系统。
图4所示为与模拟摄像机的影像比较，图5所示为与模拟摄像机的影像比较（全方位立体监视系统合成影像）。
VEU 图像补正功能全方位立体监视系统在影像立体投影的基础上，对来自摄影机的影像通过VEU（Visibility Enhancement Unit ，能见度增强系统）进行图像补正。
360全景车影像系统 技术原理
360全景车影像系统是一种新型的车载影像系统，它可以通过多个摄像头将车辆周围的景象拍摄下来，并将这些影像拼接在一起，呈现给驾驶员。
这种系统可以提供更全面的视野，帮助驾驶员更好地掌握周围的交通情况，提高驾驶安全性。
1. 技术原理360全景车影像系统的核心技术是多摄像头拼接和变形校正技术。
2. 多摄像头拼接技术360全景车影像系统采用多个摄像头，分布在车辆的不同位置，例如前、后、左、右和顶部。
这些摄像头可以全方位地拍摄车辆周围的景象，包括车辆前方、后方、左右侧和顶部。
拍摄得到的影像需要经过图像融合和拼接处理，将各个摄像头拍摄到的影像拼接在一起。
这个过程需要考虑到不同摄像头的位置、视角和透视畸变，通过图像处理算法将这些影像拼接在一起，保证拼接后的影像平滑连贯，没有明显的拼接痕迹。
3. 变形校正技术由于摄像头的位置和角度的不同，拍摄得到的影像可能存在透视畸变和透视畸变，需要进行变形校正。
变形校正技术可以对拍摄得到的影像进行透视变形和畸变矫正，保证汽车周围景象的真实性和准确性。
4. 视觉效果处理360全景车影像系统的另一个关键技术是视觉效果处理，包括色彩校正和图像增强等技术。
通过对拍摄得到的影像进行色彩校正和图像增强，可以提高影像的清晰度和真实性，使驾驶员能够更清晰地看到车辆周围的景象，提高驾驶安全性。
5. 使用场景360全景车影像系统可以广泛应用于各种汽车类型，包括轿车、SUV、卡车和客车等。
这种系统可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，减少盲区，提高驾驶安全性。
在城市道路、高速公路和郊外道路等不同路况下都能发挥重要作用。
6. 总结360全景车影像系统借助多摄像头拼接和变形校正技术，可以为驾驶员提供更全面、更清晰的视野，帮助他们更好地掌握车辆周围的交通情况，提高驾驶安全性。
这种系统的出现对提升汽车安全性有着积极的作用，有望在未来得到更广泛的应用。
7. 智能辅助驾驶随着汽车科技的不断进步，智能辅助驾驶成为了汽车行业的热点之一。
车载摄像头产业链梳理、市场规模及竞争格局分析(2021年)
表 9. 单目、双目、多目摄像头对比
分类
工作原理
单目摄像头
先识别再估算距离
优点
缺点
技术成熟，成本较低、量产难度低； 系统结构相对简单，对计算资源要求
不高
样本数据库更新和维护难度大；无法对 非标准障碍物进行判断；识别率和精准
度较低
双目摄像头 多目摄像头
先测算差距再识别距离
没有识别率限制，精准度较高；无需 计算量大，系统性能要求高，立体算法
车载摄像头模组领域集中度较高，海外企业占据着主要市场份额，国内欧菲光、丘钛科 技积极布局，未来有望凭借成本优势占据更大份额。据中国产业信息网公开数据，全球车载 模组封装厂商中，松下、法雷奥、富士通和大陆分占 20%、11%、10%和 9%，行业聚集程度 较高。据盖世汽车研究院，2020 年，我国车载摄像头模组出货量达 4400 万个，CAGR 为 20.6%， 未来增长潜力巨大。国内企业加速发展，未来有望凭借成本优势在模组封装端占据更大份额。 欧菲光是摄像头模组的龙头企业，基于手机摄像头模组领域的成本和技术优势，积极布局车载 摄像头模组领域，着力研发高像素高清环视摄像头，前视 ADAS 摄像头等产品。2018 年，欧 菲光收购了富士集团天津工厂和车载镜头相关专利共 300 余项，进一步完善了其在车载摄像头 产业链布局。目前，欧菲光已取得上汽、北汽、广汽等 20 余家优质车厂的供应商资质，并积 极谋求国外车企的供应商资质认证。丘钛科技作为国内领先的模组供应商，2019 年以来着力 加大在车载摄像头模组领域的投资开发力度，着力打造车内视觉应用方案。
图 9. 全球车载摄像头渗透率（%）
图 10. 车载摄像头价格趋势（单位：元）
单车配置数量增加，车载摄像头需求持续增长。车载摄像头单车配置数量的增加有力助 推了车载摄像头的市场需求。据中商产业研究院数据，全球车载摄像头出货量由 2016 年的 0.7 亿颗增长到 2019 年的 1.2 亿颗，预计 2021 年全球车载摄像头出货量为 1.4 亿颗。我们预计中 国车载摄像头出货量 2021 年将超过 5000 万颗，到 2025 年将增长至约 1.9 亿颗，市场发展潜 力巨大。
2017年汽车全景环视系统行业分析报告

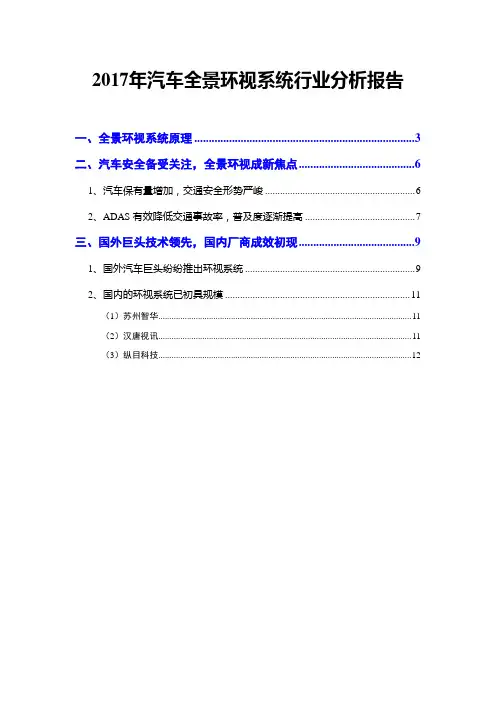

2017年汽车全景环视系统行业分析报告一、全景环视系统原理 (3)二、汽车安全备受关注，全景环视成新焦点 (6)1、汽车保有量增加，交通安全形势严峻 (6)2、ADAS有效降低交通事故率，普及度逐渐提高 (7)三、国外巨头技术领先，国内厂商成效初现 (9)1、国外汽车巨头纷纷推出环视系统 (9)2、国内的环视系统已初具规模 (11)（1）苏州智华 (11)（2）汉唐视讯 (11)（3）纵目科技 (12)在新能源汽车崛起以及汽车零部件朝着安全、舒适、娱乐、经济方向发展的长期趋势背景下，汽车电子的单车价值在迅速提升。
