电工学复习题(有答案)分解
大学电工学考试题及答案
大学电工学考试题及答案一、选择题（每题4分，共40分）1. 在电路中，电阻的单位是：A. 欧姆B. 瓦特C. 伏特D. 安培答案：A2. 电流的国际单位是：A. 欧姆B. 瓦特C. 伏特D. 安培答案：D3. 电容器的单位是：A. 法拉B. 欧姆C. 瓦特D. 伏特答案：A4. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓5. 直流电与交流电的主要区别是：A. 电流方向是否变化B. 电压大小是否变化C. 电流大小是否变化D. 以上都是答案：A6. 以下哪种元件不是线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D7. 一个电路的总功率是100W，电压是220V，那么电流是：A. 0.45AB. 0.5AC. 0.6AD. 0.7A答案：A8. 欧姆定律描述的是：A. 电压、电流和电阻之间的关系B. 电流和电阻之间的关系C. 电压和电流之间的关系D. 电压和电阻之间的关系答案：A9. 以下哪种波形是正弦波？B. 方波C. 正弦波D. 脉冲波答案：C10. 变压器的工作原理是：A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电阻的分压答案：A二、填空题（每题4分，共20分）1. 电阻的单位是______。
答案：欧姆2. 电流的国际单位是______。
答案：安培3. 电容器的单位是______。
答案：法拉4. 半导体材料包括硅、锗和______。
答案：砷化镓5. 直流电与交流电的主要区别在于电流的______是否变化。
答案：方向三、简答题（每题10分，共30分）1. 简述欧姆定律的内容。
答案：欧姆定律描述了电流、电压和电阻之间的关系，即通过电阻的电流与两端电压成正比，与电阻值成反比。
2. 解释什么是半导体，并给出两个常见的半导体材料。
答案：半导体是一种导电性能介于导体和绝缘体之间的材料，常见的半导体材料有硅和锗。
3. 描述变压器的工作原理。
答案：变压器利用电磁感应原理，通过改变线圈的匝数比来实现电压的变换，即电压的升高或降低。
电工学复习题 有答案 分解
《电工学复习题》第一章习题1－1 指出图1－1所示电路中A 、B 、C 三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P 产生功率为10W ，则电流I 应为多少?1－5 图1－4所示电路中，已知电压U 1 = U 2 = U 4 = 5V ，求U 3和U CA 。
1－6 欲使图1－5所示电路中的电流I=0，U S 应为多少？（1V ） 1－7 在图1－6所示三个电路中，R 1 = 5Ω，R 2 = 15Ω，U S = 100V ，I 1 = 5A ，I 2 = 2A 。
若R 2电阻两端电压U ＝30V ，求电阻R 3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A 点的电位。
（-5V ）1－11 求图1－10所示电路中的电压U 、电流I 。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a ）（b ）（c ）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a ）（b ）（c ）所示的电路中，电压U 是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。
图中I S =2A ，U S =2V ，R 1=3Ω，R 2=R 3=2Ω。
（） 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中，U S1=30V ，U S2=10V ，U S3=20V ，R 1=5k Ω，R 2=2k Ω，R 3=10k Ω，I S =5mA 。
求开关S 在位置1和位置2两种情况下，电流I 分别为多少？（3.75mA ，2.5mA ）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求U S 的值。
（12.5V ）2-8 电路如图2-6所示，试用叠加原理求电流I 。
（-2.4A ） 2-9 电路如图2-7所示，试用叠加原理求电阻R 4上电压U 的表达式。
(完整版)电工学复习题及参考答案
第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。
2。
反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲，电阻元件为 耗能 元件;电感和电容元件为 储能 元件。
5。
电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。
理想电流源输出恒定的电流，其输出端电压由内电阻决定. （错） 2. 电阻、电流和电压都是电路中的基本物理量. （错） 3。
电压是产生电流的根本原因.因此电路中有电压必有电流。
（错） 4. 绝缘体两端的电压无论再高，都不可能通过电流. （错）三、选择题:（每小题2分，共30分）1。
当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B)功率。
A 、吸收;B 、发出。
2. 一个输出电压几乎不变的设备有载运行,当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。
3。
当电流源开路时，该电流源内部( C ）A 、有电流,有功率损耗;B 、无电流，无功率损耗；C 、有电流，无功率损耗。
电工学复习题有答案分解
《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2 = U4 = 5V，求U3和U CA。
1－6 欲使图1－5所示电路中的电流I=0，U S应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2 = 15Ω，U S = 100V，I1 = 5A，I2 = 2A。
若R2电阻两端电压U＝30V，求电阻R3 。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。
（）2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA）2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。
（12.5V）2-8 电路如图2-6所示，试用叠加原理求电流I。
（-2.4A）2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
（U=）2-10 电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S的值。
电工学复习题有答案分解
电工学复习题有答案分解 The pony was revised in January 2021《电工学复习题》第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1 = U2= U4= 5V，求U3和UCA。
1－6 欲使图1－5所示电路中的电流I=0，US应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2= 15Ω，US=100V，I1 = 5A，I2= 2A。
若R2电阻两端电压U＝30V，求电阻R3。
（欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS =2A，US=2V，R1=3Ω，R 2=R3=2Ω。
（）2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，U S1=30V，US2=10V，US3=20V，R 1=5kΩ，R2=2kΩ，R3=10kΩ，IS=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？（，）2-7 图2-5所示电路中，已知U AB =0，试用叠加原理求US的值。
（）2-8 电路如图2-6所示，试用叠加原理求电流I。
（）2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
（U=）2-10 电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，US=1V，欲使I=0，试用叠加原理确定电流源IS 的值。

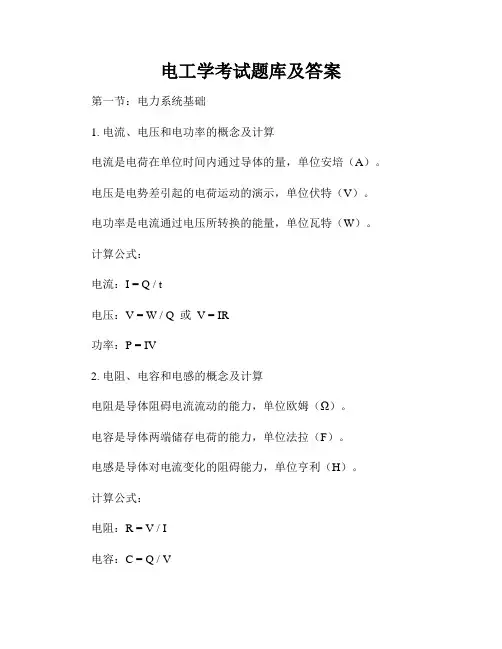

电工学考试题库及答案
电工学考试题库及答案第一节：电力系统基础1. 电流、电压和电功率的概念及计算电流是电荷在单位时间内通过导体的量，单位安培（A）。
电压是电势差引起的电荷运动的演示，单位伏特（V）。
电功率是电流通过电压所转换的能量，单位瓦特（W）。
计算公式：电流：I = Q / t电压：V = W / Q 或 V = IR功率：P = IV2. 电阻、电容和电感的概念及计算电阻是导体阻碍电流流动的能力，单位欧姆（Ω）。
电容是导体两端储存电荷的能力，单位法拉（F）。
电感是导体对电流变化的阻碍能力，单位亨利（H）。
计算公式：电阻：R = V / I电容：C = Q / V电感：L = Φ / I3. 电路中的串并联关系及计算串联：电流在电路中只有一条路径流动，总电流相等，总电压等于各个元件电压之和，总电阻等于各个元件电阻之和。
并联：电路中有多条路径供电流流动，总电流等于各个路径电流之和，总电压相等，总电阻小于各个元件电阻之和。
计算公式：串联电阻：R_total = R1 + R2 + ...并联电阻：1/R_total = 1/R1 + 1/R2 + ...串联电容：C_total = C1 + C2 + ...并联电容：1/C_total = 1/C1 + 1/C2 + ...串联电感：L_total = L1 + L2 + ...并联电感：1/L_total = 1/L1 + 1/L2 + ...第二节：电力系统设备4. 发电机的类型及原理发电机分为直流发电机和交流发电机。
直流发电机通过电枢中直流电流产生电磁场，通过电磁感应在电枢中产生交流电流。
交流发电机通过转动磁场感应在定子线圈中产生交流电流。
5. 变压器的原理和工作方式变压器通过电磁感应将电能从一个电路传输到另一个电路。
它由两个线圈（主线圈和副线圈）和一个铁芯组成。
主线圈通过交流电产生磁场，磁场感应在副线圈中产生电流。
6. 开关设备的分类及特点开关设备分为普通开关、断路器和接触器。
电工学考试题目及参考答案
精品---电工学考试题目及参考答案一、选择题：1. 电感 L 的单位是 ( )A 法拉 B.亨利 C. 欧姆 D. 瓦特2. 基尔霍夫电流定律适用于 ( )A. 回路B. 节点C. 回路或节点D.假想回路或封闭合面3. 电源有载工作中，增加电路的负载引起的结果是( )A. 电源端电压减小，电源电流减小B. 电源端电压增大，电源电流减小C. 电源端电压减小，电源电流增大D. 电源端电压增大，电源电流增大4. 关于电流的说法中，正确的是( )A. 电流是标量，没有正负B. 电流是标量，有正负C. 电流是矢量，没有正负D. 电流是矢量，有正负5. 关于电源、负载和功率的说法中，正确的是 ( )A. 电源一定吸收功率B. 电源一定发出功率C. 负载一定吸收功率D. 电源和负载都可能吸收功率6. 电容 C 的单位是 ( )A.法拉B.亨利C.欧姆D.瓦特7. 负载获得最大功率的条件是： ( )A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能8. 当求解电路中每一条支路的电流时，采用何种方法比较简单 ( )A. 支路法B.节点法C. 回路法D. 戴维宁定理11. 应用叠加定理时，当电压源单独作用时，代替其他电流源用 ( )A. 断路B. 短路C. 电阻D. 导线12. 下面的电路不属于动态电路的是( )A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路14. 直流电源、开关 S、电容 C 和灯泡串联电路， S 闭合前 C 未储能，当开关 S 闭合后灯泡( )A.立即亮并持续B.始终不亮C. 由亮逐渐变为不亮D. 由不亮逐渐变亮15. 关于 RL 电路的时间常数，下面说法正确的是 ( )A.与 R、L 成正比B.与 R、L 成反比C.与 R 成反比，与 L 成正比D.与 R 成正比，与 L 成反比16. RC 电路的时间常数A.与 R、C 成正比B.与 R、C 成反比C.与 R 与反比，与 C 成正比D.与 R 成正比，也 C 成正比17. 电路的过渡过程的变化规律是按照 ( )A.指数B.对数C.正弦D.余弦18. 动态电路工作的全过程是 ( )A 前稳态-过渡过程-换路-后稳态B 前稳态-换路-过渡过程-后稳态C 换路-前稳态-过渡过程-后稳态D 换路-前稳态-后稳态-过渡过程19.如果正弦量的计时起点改变，也随之改变的是正弦量的 ( )A.频率B.角频率C.相位 D 初相位20. 正弦量的振幅值是指 ( )A.峰峰值B.最大值C.有效值D. 平均值21. 电器铭牌上标注的功率值均是 ( )A.有功功率B.无功功率C.视在功率D.瞬时功率25. 对称三相电源接星形对称负载，若线电压有效值为 380V，三相视在功率为 6600VA，则相电流有效值为 ( )A.10AB.20AC.17.32AD.30A26. RLC 串联电路中，电路的性质取决于 ( )A. 电路的外加电压的大小B. 电路的连接形式C. 电路各元件参数和电源频率D. 电路的功率因数精品---27. 为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置是 ( )A.端线 B 中线 C.端点 D. 中点30. 考虑电源内阻 RS 和负载 RL 后，品质因数 ( )A.变小B.变大C.不变D.无法确定31. RLC 串联电路，只增大电阻 R，其他条件不变，则下列说法正确的是( )A. Q 增大B.Q 减小C.Q 不变D.Q 有可能增大也可能减少32. 在理想的 RLC 并联电路的谐振状态下，若总电流为 5mA，则流过电阻的电流为( )A.2.5mAB.5mAC. 1.6mAD.50mA33. 变压器的电压比为 3： 1，若一次输入 6V 的交流电压，则二次电压为 ( )A18V B.6V C.2V D.0V34. 若变压器的电压比为 3，在变压器的二次接上3Ω的负载电阻，相当于直接在一次回路接上的电阻值为( )A9ΩB.27Ω C.6Ω D. 1Ω35.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 ( )A 2： 1 B. 1： 2 C. 4： 1 D. 1： 437. 变压器的电压比为 3： 1，若一次电流的有效值为 3A，则二次电流的有效值为 ( )A. 27AB.9AC.1AD.0A38. 有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2： 1，则负载阻抗应为 ( )A.30ΩB.20ΩC.15ΩD.10Ω39. 在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 ( )A. 热继电器；B.交流接触器；C.熔断器；D.交流互感器40. 在三相异步电动机的控制电路中，起欠压保护的电器是 ( )A.热继电器；B.交流接触器；C.熔断器；D.交流互感器二、判断题：1. 电路中有电压存在一定有电流，有电流流过一定有电压。
电工学考试题及答案
电工学考试题及答案考试问题一：电压、电流和电阻的基本概念及计算方法1. 什么是电压？如何计算电压？答：电压是电场的力和电荷之间的电势差。
计算电压的公式为 U =I * R，其中 U表示电压，I表示电流，R表示电阻。
2. 什么是电流？如何计算电流？答：电流是电荷在单位时间内通过导体截面的数量。
计算电流的公式为 I = Q / t，其中 I表示电流，Q表示电荷的量，t表示时间。
3. 什么是电阻？如何计算电阻？答：电阻是导体对电流流动的阻碍程度。
计算电阻的公式为 R = V / I，其中 R表示电阻，V表示电压，I表示电流。
考试问题二：直流电路和交流电路的特点及分析方法1. 直流电路和交流电路有何区别？答：直流电路的电流方向始终保持不变，而交流电路的电流方向会随着时间的变化而变化。
2. 如何分析直流电路？答：分析直流电路时，可以使用欧姆定律（U = I * R）来计算电压、电流和电阻之间的关系，同时还可以应用基尔霍夫定律（节点电流定律和回路电压定律）对电路进行分析。
3. 如何分析交流电路？答：分析交流电路时，需要考虑频率、角速度和复数形式的电压和电流。
可以使用欧姆定律、基尔霍夫定律和相量法来对交流电路进行分析。
考试问题三：直流电机和交流电机的工作原理及应用1. 直流电机的工作原理是什么？有哪些应用领域？答：直流电机通过直流电流在磁场中产生力，从而使电机转动。
直流电机广泛应用于工业、交通运输和家用电器等领域。
2. 交流电机的工作原理是什么？有哪些应用领域？答：交流电机通过交变电流产生的磁场与定子磁场的相互作用，从而使电机转动。
交流电机被广泛应用于工业生产、制冷设备和家用电器等领域。
3. 直流电机和交流电机有何区别？答：直流电机可以在较低转速和较大扭矩下工作，而交流电机适用于高速运转。
此外，直流电机的转向可以通过改变电流方向来实现，而交流电机的转向可以通过改变电压的相位来控制。
以上是关于电工学考试题目的相关问题及答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
..《电工学复习题》2016.9.10第一章习题1－1 指出图1－1所示电路中A、B、C三点的电位。
图1－1 题 1－1 的电路1－2 图1－2所示电路元件P产生功率为10W，则电流I应为多少?1－5 图1－4所示电路中，已知电压U1= U2= U4= 5V，求U3和UCA。
1－6 欲使图1－5所示电路中的电流I=0，US应为多少？（1V）1－7 在图1－6所示三个电路中，R1 = 5Ω，R2= 15Ω，US= 100V，I1= 5A，I2 = 2A。
若R2电阻两端电压U＝30V，求电阻R3。
（17.5欧）1－8 求图1－7所示各电路中的未知量。
1－10 电路如图1－9所示，求A点的电位。
（-5V）..1－11 求图1－10所示电路中的电压U、电流I。
1－12 简化图1－11所示各电路为一个等效的电压源或理想电流源。
1－13 在图1－12（a）（b）（c）所示的电路中，是哪些元件在提供功率？1－14 在图1－13（a）（b）（c）所示的电路中，电压U是多少？第二章习题2-2 试用支路电流法求图2-2所示网络过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS =2A，US=2V，R1=3Ω，R2=R3=2Ω。
（）2-3 试用叠加原理重解题2-2.. .2-4 再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中，US1=30V，US2=10V，US3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，IS=5mA。
求开关S在位置1和位置2两种情况下，电流I分别为多少？（3.75mA，2.5mA）2-7 图2-5所示电路中，已知UAB=0，试用叠加原理求US的值。
（12.5V）2-8 电路如图2-6所示，试用叠加原理求电流I。
（-2.4A）2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
（U=）2-10 电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，US=1V，欲使I=0，试用叠加原理确定电流源IS 的值。
（1A）2-11 画出图2-9所示电路的戴维宁等效电路。
2-15 图2-13所示电路中，N为线性有源二端网络，测得AB之间电压为9V，见图（a）；若连接如图（b）所示，可测得电流I=1A。
现连接如图（c）所示形式，问电流I为多少？（3A）..2-16 电路如图2-14所示，已知R1=5Ω时获得的功率最大，试问电阻R是多大？第三章习题3-1 已知正弦电压和正弦电流的波形如图3-1所示,频率为50Hz，试指出它们的最大值、初相位以及它们之间的相位差，并说明哪个正弦量超前，超前多少度？超前多少时间？2-1 某正弦电流的频率为20Hz，有效值为25A，在t=0时，电流的瞬时值为5A，且此时刻电流在增加，求该电流的瞬时值表达式。
3-3 已知复数A1=6+j8Ω，A2=4+j4Ω，试求它们的和、差、积、商。
3-4 试将下列各时间函数用对应的相量来表示。
（）3-6 220V、50Hz的电压电流分别加在电阻、电感和电阻负载上，此时它们的电阻值、电感值、电容值均为22Ω，试分别求出三个元件中的电流，写出各电流的瞬时值表达式，并以电压为参考相量画出相量图。
若电压的有效值不变，频率由50Hz变到500Hz，重新回答以上问题。
3-7 电路如图3-3所示,已知。
试求电感元件上的电压u L。
（）. .3-9正弦交流电路如图3-4所示，用交流电压表测得UAD=5V，UAB=3V，UCD=6V，试问UDB是多少？（4V）3-10 正弦交流电路如图3-5所示，已知e=50sinωt V，在5Ω电阻上的有功功率为10W，试问整个电路的功率因数是多少？（0.6）3-11 日光灯电源的电压为220V，频率为50Hz，灯管相当于300Ω的电阻，与灯管串联的镇流器在忽略电阻的情况下相当与500Ω感抗的电感，试求灯管两端的电压和工作电流，并画出相量图。
3-12 试计算上题日光灯电路的平均功率、视在功率、无功功率和功率因数。
3-13 为了降低风扇的转速，可在电源与风扇之间串入电感，以降低风扇电动机的端电压。
若电源电压为220V，频率为50Hz，电动机的电阻为190Ω，感抗为260Ω。
现要求电动机的端电压降至180V，试求串联的电感应为多大？（0.27H）3-14 正弦交流电路如图3-6所示，已知，电流表A3的读数为5A，试问电流表A 1和A2的读数各为多少？（，5A）3-15 电路如图3-7所示，已知交流电源的角频率ω=2rad/s，试问AB端口之间的阻抗ZAB是多大？（4欧）3-16 正弦交流电路如图3-8所示，已知X C=R，试问电感电压u1与电容电压u2的相位差是多少？（135度）. .，，A t i V t u )15sin(25)45sin(210︒+=︒+=ωω 3-17 如图3-9所示，若 则Z 为多少？该电路的功率又是多少？（43.3W ）3-18 串联谐振电路如图3-10所示，已知电压表V 1、V 2的读数分别为150V 和120V ，试问电压表V 的读数为多少？（90V ）3-19 并联谐振电路如图3-11所示，已知电流表A 1、A 2的读数分别为13A 和12A ，试问电流表A 的读数为多少？（5A ）3-20 含R 、L 的线圈与电容C 串联，已知线圈电压U RL =50V ，电容电压U C =30V ，总电压与电流同相，试问总电压是多大？（40V ）3-21 RLC组成的串联谐振电路，已知U=10V，I=1A，U C=80V，试问电阻R多大？品质因数Q又是多大？（10欧，8）3-22 某单相50Hz的交流电源，其额定容量为S N=40kVA，额定电压U N=220V，供给照明电路，若负载都是40W的日光灯（可认为是RL串联电路），其功率因数为0.5，试求：（1）日光灯最多可点多少盏？（500）（2）用补偿电容将功率因数提高到1，这时电路的总电流是多少？需用多大的补偿电容？（90.9A ，）（3）功率因数提高到1以后，除供给以上日光灯外，若保持电源在额定情况下工作，还可多点40W的白炽灯多少盏？（500）第四章习题4-1 图4-1所示的电路为三相对称电路，其线电压Ul=380V，每相负载R=6Ω，X=8Ω。
试求:相电压、相电流、线电流，并画出电压和电流的相量图。
4-2 图4-2所示的电路是供给白炽灯负载的照明电路，电源电压对称，线电压Ul=380V，每相负载的电阻值R=5Ω，RV=10Ω，RW=20Ω。
试求：（1）各相电流及中性线电流；（2）U相断路时，各相负载所承受的电压和通过的电流；（3）U相和中性线均断开时，各相负载的电压和电流；（4）U相负载短路，中性线断开时，各相负载的电压和电流。
. .4-4 三相对称负载作三角形联结，线电压为380V，线电流为17.3A，三相总功率为4.5KW。
求每相负载的电阻和感抗。
（）4-5 三相电阻炉每相电阻R =8.68Ω。
求（1）三相电阻作Y形联结，接在Ul=380V的对称电源上，电炉从电网吸收多少功率？（16.6KW）（2）电阻作△形联结，接在Ul=380V的对称电源上，电炉从电网吸收的功率又是多少？（49.9KW）4-6 电路如图4-4所示，三相对称感性负载接于电路中，测得线电流为30.5A，负载的三相有功功率为15KW，功率因数为0.75，求:电源的视在功率、线电压以及负载的电阻和电抗。
（20*103VA，380V，R=16.2Ω，X=14.3Ω）4-7 一三相对称负载与三相对称电源连接，已知线电流=5/15•A，线电压=380/75•V，求负载所消耗的功率。
（2850W）第六章磁路与变压器习题全解6—3 已知某单相变压器的一次绕组电压为3000V，二次绕组电压为220V，负载是一台220V、25KW的电阻炉，试求一、二次绕组的电流各为多少？（8.36A，114A）6—4 在图6—1中，已知信号源的电压US =12V，阻RO=1KΩ，负载电阻RL=8Ω，变压器的变比K=10，求负载上的电压U2。
（0.53V）6—5 已知信号源的交流电动势E=2.4V，阻RO=600Ω，通过变压器使信号源与负载完全匹配，若这时负载电阻的电流IL=4mA，则负载电阻应为多少？（150Ω）6—6 单相变压器一次绕组N1=1000匝，二次绕组N2=500匝，现一次侧加电压U1=220V，二次侧接电阻性负载，测得二次侧电流I2=4A，忽略变压器的阻抗及损耗，试求：（1）一次侧等效阻抗|Z1′|；（110Ω）（2）负载消耗功率P2。
（440W）. .6—7 某机修车间的单相行灯变压器，一次侧的额定电压为220V，额定电流为4.55A，二次侧的额定电压为36V，试求二次侧可接36V、60W的白炽灯多少盏？（16）第七章习题7—2 有一台四极三相异步电动机，电源频率为50Hz，带负载运行时的转差率为0.03,求同步转速和实际转速。
7—3两台三相异步电动机的电源频率为50Hz，额定转速分别为970r/min和2900r/min，试问它们各是几极电动机？额定转差率分别是多少？7—4已知电源频率为50Hz，求上题两台电动机转子电流的频率各是多少？（1.5,1.67）7—5 Y180L-6型异步电动机的额定功率为15kW，额定转速为970r/min，额定频率为50Hz，最大转矩为295N.m，是求电动机的过载系数λ。
（2）7—9、一台电动机的铭牌数据如下：三相异步电动机型号 Y112M—4 接法Δ功率 4.0kW 电流 8.8A电压 380V 转速 1440r/min又知其满载时的功率因数为0.8,求(1)电动机的极数;(2)电动机满载运行时的输入电功率;(3)额定转差率;(4)额定效率;(5)额定转矩.......页脚（）第22 页共23 页.. 页脚。
