cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。
接下来，让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。
尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。
尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时，尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了，准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况，可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读，避免与图线重叠。
一般情况下，文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。
cad字体标准

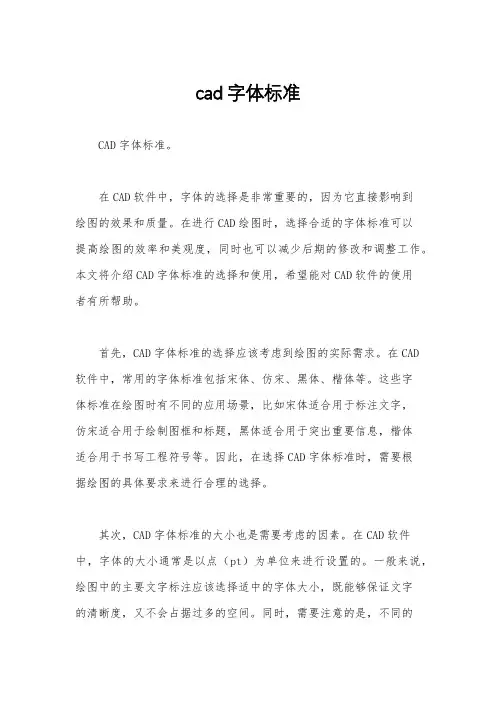

cad字体标准CAD字体标准。
在CAD软件中，字体的选择是非常重要的，因为它直接影响到绘图的效果和质量。
在进行CAD绘图时，选择合适的字体标准可以提高绘图的效率和美观度，同时也可以减少后期的修改和调整工作。
本文将介绍CAD字体标准的选择和使用，希望能对CAD软件的使用者有所帮助。
首先，CAD字体标准的选择应该考虑到绘图的实际需求。
在CAD软件中，常用的字体标准包括宋体、仿宋、黑体、楷体等。
这些字体标准在绘图时有不同的应用场景，比如宋体适合用于标注文字，仿宋适合用于绘制图框和标题，黑体适合用于突出重要信息，楷体适合用于书写工程符号等。
因此，在选择CAD字体标准时，需要根据绘图的具体要求来进行合理的选择。
其次，CAD字体标准的大小也是需要考虑的因素。
在CAD软件中，字体的大小通常是以点（pt）为单位来进行设置的。
一般来说，绘图中的主要文字标注应该选择适中的字体大小，既能够保证文字的清晰度，又不会占据过多的空间。
同时，需要注意的是，不同的绘图比例和纸张大小也会对字体大小的选择产生影响，因此在设置字体大小时需要综合考虑这些因素。
另外，CAD字体标准的粗细也是需要注意的。
在CAD软件中，字体的粗细可以通过设置字体的加粗属性来进行调整。
一般来说，CAD绘图中的主要文字标注应该选择适中的粗细，既能够保证文字的清晰度，又不会显得过于浓重。
同时，需要注意的是，不同的绘图要求和风格也会对字体粗细的选择产生影响，因此在设置字体粗细时需要根据实际情况进行调整。
最后，CAD字体标准的颜色也是需要考虑的因素。
在CAD软件中，字体的颜色可以通过设置字体的颜色属性来进行调整。
一般来说，CAD绘图中的主要文字标注应该选择适合的颜色，既能够与绘图的背景和线条颜色相协调，又能够突出重点信息。
同时，需要注意的是，不同的绘图要求和风格也会对字体颜色的选择产生影响，因此在设置字体颜色时需要根据实际情况进行调整。
综上所述，CAD字体标准的选择和使用对于绘图的效果和质量有着重要的影响。
CAD技术图纸格式规范
CAD技术图纸格式规范在当今的工程和设计领域，CAD（计算机辅助设计）技术的应用已经变得无处不在。
从建筑设计到机械制造，从电子电路到航空航天，CAD 技术凭借其高效、精确和便捷的特点，极大地提高了设计工作的质量和效率。
然而，要确保 CAD 技术的优势能够得到充分发挥，一套规范的图纸格式是至关重要的。
CAD 技术图纸作为设计思想的直观表达，不仅是设计师与工程师之间沟通的重要工具，也是生产制造环节的重要依据。
一份格式规范的 CAD 技术图纸能够清晰、准确地传达设计意图，减少误解和错误，提高工作效率，保证产品质量。
首先，让我们来谈谈图纸的幅面和格式。
CAD 技术图纸通常采用标准的幅面尺寸，如 A0、A1、A2、A3 和 A4 等。
这些幅面尺寸具有固定的长宽比例，以保证图纸的规范性和通用性。
在选择图纸幅面时，应根据设计内容的复杂程度和尺寸大小进行合理选择，避免幅面过大造成浪费，也避免幅面过小导致内容拥挤。
图纸的边框和标题栏也是格式规范中的重要组成部分。
边框应采用规定的线条类型和粗细，以区分图纸的有效绘图区域和周边空白部分。
标题栏通常位于图纸的右下角，包含了图纸的名称、编号、比例、设计单位、设计人员、审核人员等重要信息。
这些信息的填写应准确、清晰，以便于图纸的管理和追溯。
接下来是图层的设置。
在 CAD 软件中，合理设置图层可以有效地组织和管理图形元素。
不同类型的图形元素，如轮廓线、中心线、尺寸标注、文字说明等，应分别放置在不同的图层中，并赋予相应的颜色、线型和线宽。
这样不仅可以使图纸的内容更加清晰易读，还便于在修改和编辑时对特定的图形元素进行操作。
在图形的绘制方面，应遵循一定的规范和标准。
线条的类型和粗细应根据图形的性质和重要性进行选择，例如，轮廓线通常使用粗实线，而中心线则使用细点划线。
图形的比例应根据实际尺寸和图纸幅面进行合理设定，确保图形能够在图纸上清晰、准确地表达。
尺寸标注是CAD 技术图纸中不可或缺的部分，标注的位置、字体大小、箭头样式等都应符合规范要求，尺寸数值应准确无误，并且要注意标注的完整性和一致性。
cad标准字体大小

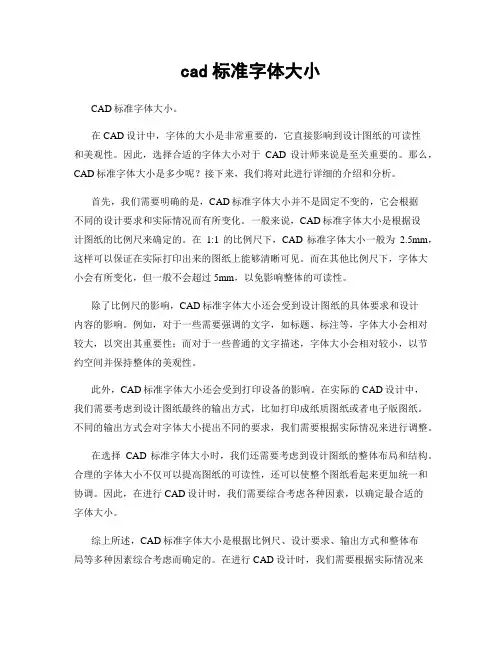

cad标准字体大小CAD标准字体大小。
在CAD设计中，字体的大小是非常重要的，它直接影响到设计图纸的可读性和美观性。
因此，选择合适的字体大小对于CAD设计师来说是至关重要的。
那么，CAD标准字体大小是多少呢？接下来，我们将对此进行详细的介绍和分析。
首先，我们需要明确的是，CAD标准字体大小并不是固定不变的，它会根据不同的设计要求和实际情况而有所变化。
一般来说，CAD标准字体大小是根据设计图纸的比例尺来确定的。
在1:1的比例尺下，CAD标准字体大小一般为 2.5mm，这样可以保证在实际打印出来的图纸上能够清晰可见。
而在其他比例尺下，字体大小会有所变化，但一般不会超过5mm，以免影响整体的可读性。
除了比例尺的影响，CAD标准字体大小还会受到设计图纸的具体要求和设计内容的影响。
例如，对于一些需要强调的文字，如标题、标注等，字体大小会相对较大，以突出其重要性；而对于一些普通的文字描述，字体大小会相对较小，以节约空间并保持整体的美观性。
此外，CAD标准字体大小还会受到打印设备的影响。
在实际的CAD设计中，我们需要考虑到设计图纸最终的输出方式，比如打印成纸质图纸或者电子版图纸。
不同的输出方式会对字体大小提出不同的要求，我们需要根据实际情况来进行调整。
在选择CAD标准字体大小时，我们还需要考虑到设计图纸的整体布局和结构。
合理的字体大小不仅可以提高图纸的可读性，还可以使整个图纸看起来更加统一和协调。
因此，在进行CAD设计时，我们需要综合考虑各种因素，以确定最合适的字体大小。
综上所述，CAD标准字体大小是根据比例尺、设计要求、输出方式和整体布局等多种因素综合考虑而确定的。
在进行CAD设计时，我们需要根据实际情况来选择合适的字体大小，以确保设计图纸的可读性和美观性。
希望本文对大家有所帮助，谢谢阅读！。
CAD国标字体和标注设置

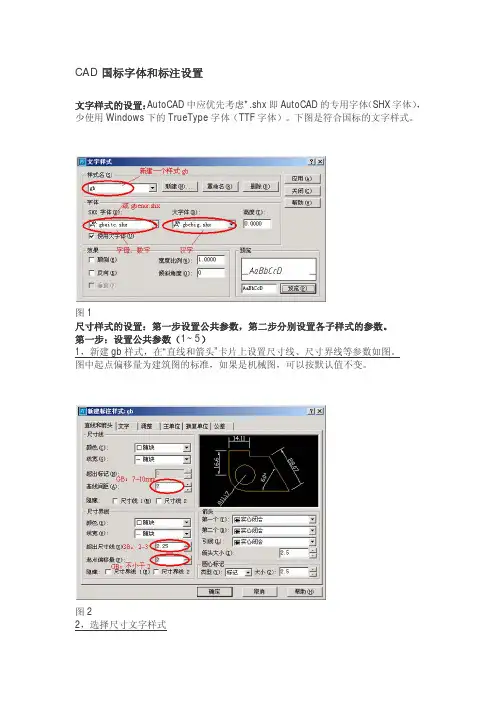

CAD国标字体和标注设置文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows下的TrueType字体（TTF字体）。
下图是符合国标的文字样式。
图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。
第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。
图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。
图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。
如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。
图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。
图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。
图77，点击“继续”，为线性标注设置参数。
对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。
此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。
其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。
图88，点击确定，看到gb样式下的线性标注子样式。
图99，设置直径标注子样式。
紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。
先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。
图1010，对直径标注的文字及箭头位置作调整。
图1111，点击“确定”完成gb样式下的直径标注子样式。
图1212，半径标注子样式与直径标注的设置完全相同。
注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。
CAD中字体大小和标注要求

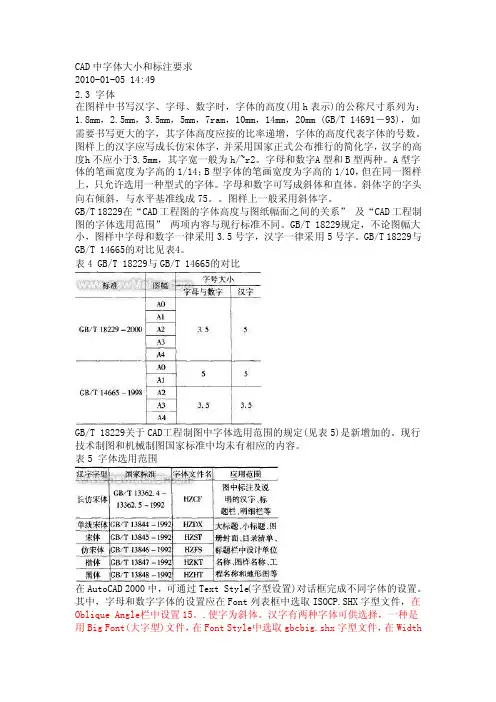

CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoC AD 2000中，可通过Tex t Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOC P.SHX字型文件，在Obliq ue Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Bi g Font(大字型)文件，在FontStyle中选取gbc big.shx字型文件，在WidthFactor和Obli que Angle栏中选用缺省值1和0；一种是在Fo nt Name中选取操作系统TureType字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Obliq ue Angle栏中选用缺省值0。
CAD工程图纸的规范要求与格式设置
CAD工程图纸的规范要求与格式设置在进行CAD（计算机辅助设计）工作时，工程图纸的规范要求和格式设置是非常重要的。
它们直接影响着图纸的可读性和准确性，对于工程设计的顺利实施至关重要。
首先，工程图纸应当符合相应的规范要求。
不同国家和地区可能有不同的标准，为了保证图纸的统一性和互换性，设计师需要遵守特定的规范。
常见的规范要求包括字体大小和样式、线型线宽、尺寸标注、文字和符号的使用等。
为了设置工程图纸的格式，首先需要选择合适的纸张大小。
常见的纸张规格有A4、A3、A2等，不同项目和使用环境可以选择不同的纸张大小。
一般来说，较小的项目可以选择A4或A3纸张，而较大的项目可以选择A2纸张以更好地展示设计细节。
在纸张上设置边距也是很重要的。
边距可以使图纸更加清晰和易于管理。
通常，在图纸上设置上边距、下边距、左边距和右边距，以及标题栏和脚注等。
边距的设置可以根据实际需要进行调整，但一般来说，保持边距的一致性和合理性是很重要的。
在CAD软件中，图层的使用也是非常重要的。
图层可以将不同的设计元素分开显示和管理，从而提高图纸的可读性和编辑效率。
在设置图层时，可以根据设计元素的不同，例如建筑结构、电气线路、管道布置等，创建不同的图层，然后在绘制过程中将相应的元素放置在相应的图层上。
此外，尺寸标注也是非常重要的。
尺寸标注可以准确地说明设计尺寸和距离，而不必过多依赖图形判断。
在CAD软件中，可以选择合适的尺寸标注工具，例如直线尺寸、径向尺寸和角度尺寸等。
标注的位置应当清晰可见，与设计图形相吻合，并避免与其他图形重叠或遮挡。
最后，图纸上的文字和符号也要遵循规范要求。
文字应当选择合适的字体和大小，以确保可读性和一致性。
符号的使用应当符合相关标准，并保持清晰和简洁。
总之，CAD工程图纸的规范要求与格式设置是非常重要的。
它们直接影响着图纸的可读性、准确性和工程设计的顺利实施。
遵循规范要求和合理设置图纸格式可以提高设计效率，避免错误和混乱，并确保设计质量。
CAD字体大小和标注要求
CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm(GB/T14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系”及“CAD工程制图的字体选用范围”两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与G B/T 14665的对比见表4。
表4 GB/T 18229与G B/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCA D 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在F ont列表框中选取ISO CP.SHX字型文件，在Obliqu e Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbi g.shx字型文件，在WidthFactor和Obliqu e Angle栏中选用缺省值1和0；一种是在Fon t Name中选取操作系统Tu re Type字体“仿宋一GB2312”，将WidthFactor设置为0.7，使仿宋字的长宽比符合国标规定，在Obliqu e Angle栏中选用缺省值0。
CAD中字体大小和标注要求
CAD中字体大小和标注要求2010-01-05 14:492.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。
图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。
字母和数字A型和B型两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。
字母和数字可写成斜体和直体。
斜体字的字头向右倾斜，与水平基准线成75。
图样上一般采用斜体字。
GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。
GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。
GB/T 18229与GB/T 14665的对比见表4。
表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。
现行技术制图和机械制图国家标准中均未有相应的内容。
表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。
其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。
.使字为斜体。
汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在WidthFactor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。
CAD建筑图纸标注规范
CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。
而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。
本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。
1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。
一般而言，选择常用的西文等线字体或中文字体即可。
字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。
2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。
在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。
在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。
3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。
尺寸标注应距离标注对象一定的距离，避免与图形重叠。
标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。
4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。
在CAD软件中，可以通过插入块对象的方式添加符号标注。
标注文字应与符号图形配套，清晰、简洁、易读。
5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。
文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。
文字标注的内容应简明扼要，控制在一行或两行之内。
6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。
标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。
标注箭头用于指示尺寸的方向或位置，应清晰、明确。
7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。
标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。
