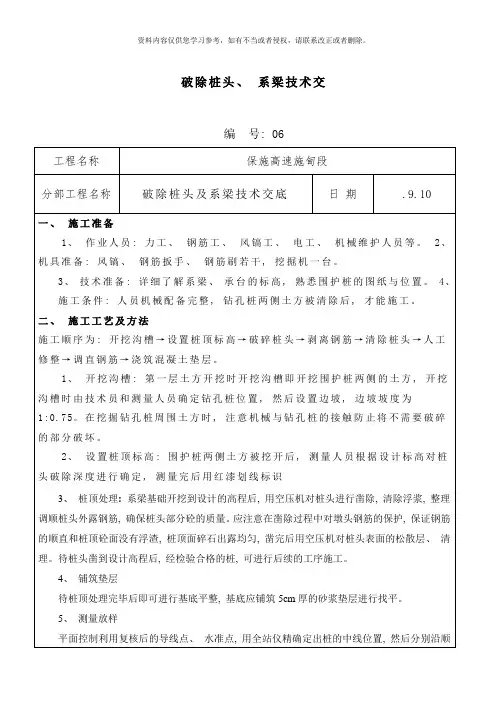

破除桩头及系梁施工技术交底
破除桩头、系梁技术交
编号：06
6钢筋制作及安装
地系梁钢筋绑扎前，应将桩头砼面的污水、杂物清理干净，并将桩头钢筋调直、对中；将
墩柱钢筋笼加工并安装好，用缆风绳拉紧；在垫层上打出系梁中线、边线，在桩头处焊上定位
筋，方可安装系梁钢筋。
（1）墩柱与桩基钢筋采用直螺纹方式进行连接，在连接时两接头应严格对中，确保确保钢
筋安装位置准确。
（2）进场钢筋必须按不同钢种、等级、牌号、规格分别堆放，不得混杂，并设有识别标志;
同时要抽样进行力学性能检测，合格后方可用于施工。
（3）系梁钢筋在钢筋加工场加工成半成品，运至现场绑扎。
钢筋按规范进行焊接或绑扎，
间距正确，并使用砼垫块确保钢筋的保护层厚度。
（4）钢筋使用前表面应干净、无锈，如有油渍、漆皮等应清除干净。
（5）钢筋焊接采用电弧焊，采用双面焊缝时接头的长度不小于5d,采用单面时，焊缝接
头的长度不小于10d（d钢筋直径），钢筋搭接端部应先预弯，保证焊接钢筋成品轴线在一条直线上。
（6）系梁的箍筋应采用1350弯钩，弯曲直径不小于箍筋直径的4倍。
（7）安装钢筋时，为了不使钢筋变形，在系梁里用钢管搭设临时支架架立顶部1号钢筋, 保持顶面钢筋安装平整，然后安装2号钢筋。
钢筋整体成型后拆除钢管支架。
（8）钢筋安装质量应符合下表：钢筋安装质量标准
7、模板安装。
破除桩头及系梁施工技术交底样本
待桩顶处理完毕后即可进行基底平整,基底应铺筑5cm厚的砂浆垫层进行找平。
5、测量放样
平面控制利用复核后的导线点、水准点,用全站仪精确定出桩的中线位置,然后分别沿顺桥向和横桥向设置牢固的控制点。确保桥梁墩柱中心位置与系梁两端中心在一条轴线上,满足设计和规范的要求。为钢筋骨架找中等后续工作创造条件。
( 5)模板的安装应符合下列要求:
a.模板应按设计要求准确就位;
b.安装侧模时,支撑应牢固,应防止模板在浇筑混凝土时产生的位移;
c.模板在安装过程中,必须设置防倾覆的临时固定设施;
d.模板安装完成后,其尺寸、平面位置和顶部高程等应符合设计要求,节点联系应牢固;
8、砼浇筑
( 1)系梁砼浇筑前应将桩头(墩柱)砼面的污水、杂物清理干净,检查钢筋有无保护层、模板有无漏堵的缝隙,经自检合格报现场监理工程师检查合格后方可浇筑砼。
( 6)系梁的箍筋应采用135º弯钩,弯曲直径不小于箍筋直径的4倍。
( 7)安装钢筋时,为了不使钢筋变形,在系梁里用钢管搭设临时支架架立顶部1号钢筋,保持顶面钢筋安装平整,然后安装2号钢筋。钢筋整体成型后拆除钢管支架。
( 8)钢筋安质量应符合下表:钢筋安装质量标准
序号
项目
允许偏差( mm)
检查方法和频率
( 1)系梁施工采用定型钢模,由专业钢模板生产厂家制作。
( 2)模板表面光洁度、拼装精度、模板的强度和刚度要严格控制,模板运到现场后,要及时组织试拼,使模板安装误差符合要求。
( 3)桩顶圆头平面尺寸要准确,防止桩、立柱的变截面错台的尺寸不准确,给支立柱模板时增加困难。
( 4)系梁模板在使用前将铁锈、油污、灰尘清洗、打磨干净,均匀地涂一层脱模剂(严禁使用废机油) ,拼缝处粘贴双面胶带,底部粘贴双面胶带并用海绵塞严,板面上的缝隙用海面或双面胶带封死。模板安装时必须保证模板外形尺寸和标高符合设计,模板用对拉杆、钢管加固牢固。
破桩头工程技术交底
破桩头工程技术交底引言概述：破桩头工程技术交底是指在桩基施工过程中，施工方向、施工方法、施工工艺等相关技术细节的交底。
这是一个非常重要的环节，它能够确保施工人员对工程的要求有清晰的认识，提高施工效率，保证工程质量。
本文将从施工方向、施工方法、施工工艺三个方面，详细阐述破桩头工程技术交底的内容。
一、施工方向1.1 确定施工方向在进行破桩头工程之前，首先需要确定施工方向。
施工方向的确定应考虑到周边环境、施工条件等因素，确保施工过程中不会对周围建造物或者设施造成影响。
1.2 确定施工顺序确定施工方向后，还需要确定施工顺序。
普通情况下，应从较远离建造物或者设施的位置开始施工，逐渐向建造物或者设施挨近。
这样可以减小对周围环境的影响，提高施工效率。
1.3 制定施工方案根据施工方向和施工顺序，制定详细的施工方案。
施工方案应包括施工过程中可能遇到的问题及应对措施，确保施工过程顺利进行。
二、施工方法2.1 选择合适的施工机械根据具体的施工要求，选择合适的施工机械。
常用的施工机械包括振动锤、液压打桩机等。
选择合适的施工机械可以提高施工效率，保证工程质量。
2.2 控制施工参数在进行破桩头工程时，需要控制施工参数。
施工参数包括振动频率、振动力等。
合理控制施工参数可以确保桩头破碎均匀，避免过度破碎或者不足破碎的情况发生。
2.3 定期检查施工机械在施工过程中，需要定期检查施工机械的工作状态。
确保施工机械的正常运行，及时发现并排除可能存在的故障，以保证施工的连续性和稳定性。
三、施工工艺3.1 清理施工现场在进行破桩头工程之前，需要清理施工现场。
清理施工现场可以确保施工过程中没有杂物或者障碍物，保证施工的顺利进行。
3.2 确定破碎范围在进行破桩头工程时，需要确定破碎范围。
破碎范围的确定应根据具体的施工要求和桩的类型进行，确保破碎范围与实际需要相符。
3.3 控制破碎速度在进行破桩头工程时，需要控制破碎速度。
破碎速度的控制应根据具体的桩的类型和工程要求进行，避免过快或者过慢的破碎速度对工程造成不良影响。
破除桩头及系梁施工技术交底
当混凝土强度达到时，人工配合吊车进行模板拆除。模板拆除时，先拆除外侧的支撑杆件，再拆除模板。拆模时应避免重撬硬砸，以免损伤砼边角及面层。模板拆除后，及时对混凝土进行覆盖土工布保湿养护。养护时间不得少于7天，每天洒水次数以保持混凝土表面经常处于湿润状态为度。
10、基坑回填
当系梁混凝土达到设计规定的强度后，去除覆盖的土工布，进行基坑回填。
6、钢筋制作及安装
地系梁钢筋绑扎前，应将桩头砼面的污水、杂物清理干净，并将桩头钢筋调直、对中；将墩柱钢筋笼加工并安装好，用缆风绳拉紧；在垫层上打出系梁中线、边线，在桩头处焊上定位筋，方可安装系梁钢筋。
（1）墩柱与桩基钢筋采用直螺纹方式进行连接，在连接时两接头应严格对中，确保确保钢筋安装位置准确。
（2）进场钢筋必须按不同钢种、等级、牌号、规格分别堆放，不得混杂，并设有识别标志；同时要抽样进行力学性能检测，合格后方可用于施工。
（6）系梁的箍筋应采用135º弯钩，弯曲直径不小于箍筋直径的4倍。
（7）安装钢筋时，为了不使钢筋变形，在系梁里用钢管搭设临时支架架立顶部1号钢筋，保持顶面钢筋安装平整，然后安装2号钢筋。钢筋整体成型后拆除钢管支架。
（8）钢筋安装质量应符合下表：钢筋安装质量标准
序号
项目
允许偏差（mm）
检查方法和频率
1
11、施工注意事项
（1）桩头凿毛后应及时清理干净混凝土碎块，保证系梁的浇筑质量；
（2）系梁钢筋笼底部均匀垫置垫块，保证系梁底部有足够的混凝土保护层，并符合设计要求；
（3）基坑开挖后，基坑顶必须设置安全防护围栏，并按要求挂设相关警示标牌
（4）坑底尺寸比基础的平面尺寸增宽～；
（5）钢筋施工时，注意焊接搭接长度；
受力钢筋间距
破桩头工程技术交底
破桩头工程技术交底引言概述：破桩头工程是土木工程中常见的一种基础施工技术，其施工质量直接影响整个工程的安全和稳定性。
因此，在进行破桩头工程施工前，必须进行技术交底，确保施工人员对工程要求和施工流程有清晰的认识和理解。
本文将详细介绍破桩头工程技术交底的内容和要点。
一、施工方案交底1.1 施工目标和要求：明确破桩头工程的施工目标和要求，包括施工质量、工期、安全等方面的要求。
1.2 施工流程：详细介绍破桩头工程的施工流程，包括桩头破碎、清理、检查等步骤，确保施工人员能够按照流程有序进行施工。
1.3 安全措施：强调施工中的安全措施，包括施工人员的安全意识、防护措施、应急预案等，确保施工过程安全可控。
二、设备工具交底2.1 设备准备：确认所需设备工具是否齐全，包括破碎机、清理机、检测仪器等，确保设备工具的正常运行。
2.2 设备操作：对设备的操作方法进行详细说明，包括设备的启动、操作、住手等步骤，确保施工人员能够正确操作设备。
2.3 设备维护：强调设备的日常维护保养，包括清洁、润滑、检修等，确保设备的长期稳定运行。
三、材料质量交底3.1 材料选用：介绍破桩头工程所需材料的选用标准和要求，包括钢筋、混凝土等材料的质量要求。
3.2 材料检验：强调材料的检验和验收流程，确保所用材料符合相关标准和要求。
3.3 材料存储：说明材料的存储要求，包括防潮、防晒、防震等，确保材料的质量不受影响。
四、质量验收交底4.1 施工检查：介绍破桩头工程的施工检查流程，包括破桩头的形状、尺寸、质量等方面的检查要点。
4.2 质量验收：强调破桩头工程的质量验收标准和要求，确保施工质量符合相关规范。
4.3 质量整改：说明如何处理施工中浮现的质量问题，包括整改措施、责任追究等，确保工程质量符合要求。
五、安全交底5.1 安全教育：强调施工人员的安全教育和培训，包括安全意识、安全行为规范等，确保施工过程中的安全。
5.2 安全检查：介绍安全检查的内容和频率，确保施工现场的安全环境。
破桩头技术交底
技术交底内容:一、施工准备:1.作业人员: 力工、钢筋工、风镐工、电工、机械维护人员等。
2.机具准备: 空压机、风镐、钢筋扳手、钢筋刷若干, 挖掘机一台3.技术准备：详细了解图纸桩顶及承台底的标高, 熟悉桩及承台的图纸与位置。
4.施工条件: 人员机械配备完整, 桩两侧土方被清除后, 才能施工。
二、施工工艺及方法:为了保证施工质量, 本工程采用空压机风镐对桩头进行破除, 施工顺序为：开挖沟槽→设置桩顶标高→破碎桩头→剥离钢筋→清除桩头→人工修整→调直钢筋→浇筑混凝土垫层。
1.开挖沟槽第一层土方开挖时开挖沟槽即开挖桩两侧的土方, 开挖沟槽时由技术员和测量人员确定桩基位置, 然后设置边坡, 边坡坡度为1:0.5。
在挖掘桩基周围土方时, 注意机械与桩基的接触防止将不需要破碎的部分破坏。
2.设置桩顶标高桩两侧土方被挖开后, 测量人员根据设计标高对桩头破除深度进行确定, 本工程图纸设计±0.000高程为275.1m, 桩顶标高图中未注明的为-3.0m, CT6.CT6a承台处桩顶标高为-3.2m, CT7、CT8、CT9承台处桩顶标高为-3.8m, 桩顶标高即为桩头破除标高, 测量完后用红漆划线标识。
3.桩头的破碎及清理用风镐对红线标记以上的部分进行破碎, 每个桩头由两个人配合破除, 用风镐从桩的四周开始破除, 剥离桩身主筋, 直至划线标记上100mm处（CT1~CT5承台处桩顶标高为-2.9m, CT6.CT6a承台处桩顶标高为-3.1m, CT7、CT8、CT9承台处桩顶标高为-3.7m）, 再将预留100mm厚桩基砼人工破除、清平, 达到桩顶的设计标高。
为保证凿除过程中不伤到围护桩钢筋, 凿除主筋保护层后, 先将桩四周混凝土凿除露出主筋然后将主筋向外侧拉出, 拉动范围以凿开部分的钢筋与混凝土分开为宜, 切忌拉出角度过大而将设计桩标高以下钢筋保护层剥落。
主筋包围的桩头部位, 在钢筋与混凝土分离的位置, 四周用风镐向桩内水平凿进, 将主筋包围的桩头完全截断, 然后用沟机配合人工将桩头吊出移至固定的地方, 在破除过程中桩头破除的碎屑随破除随清理, 尽量使破除面平整, 保证标线下部的钢筋保护层不被破坏。
桩头破除安全技术交底模板
一、交底目的为确保桩头破除施工过程中的安全，预防事故发生，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于所有桩头破除施工项目。
三、施工前准备1. 人员准备：- 所有参与施工人员必须经过安全教育和技能培训，了解桩头破除的相关安全知识。
- 对患有高血压、心脏病、癫痫病等不适宜高空作业的员工，应安排其他工作。
2. 机具准备：- 确保所有施工机具（如风镐、挖掘机等）处于良好的工作状态，并进行必要的检查和维护。
- 准备好安全帽、安全带、防护眼镜、防尘口罩等个人防护用品。
3. 材料准备：- 检查并确保材料堆放整齐，不得占用通道，确保施工环境整洁。
四、施工安全措施1. 现场安全检查：- 施工前，必须对施工现场进行安全检查，确保基坑支护牢固，无安全隐患。
- 桩顶设计标高以上10cm处设置桩头切割线。
2. 人员操作规范：- 进入施工现场，必须佩戴安全帽，并系好安全帽带。
- 作业人员必须穿戴防滑鞋，防止滑倒。
- 操作风镐时，必须佩戴手套和护目镜，防止碎块飞溅伤人。
- 操作风镐时，两人配合，一人操作，一人整理混凝土碎块，注意桩头的倾倒方向。
3. 用电安全：- 所有用电设备和线路由专业电工架设，并配备过载和漏电保护装置。
- 施工用电设备专人使用，用电人员各自保护好自用设备的负荷、地线和开关箱。
4. 动火作业：- 施工期间需要动火作业时，必须严格执行动火安全规定，参加动火作业人员必须经过专门培训。
5. 文明施工：- 施工现场应做到现场清整、物料清楚、操作面清洁，文明施工。
五、应急措施1. 遇紧急情况：- 立即组织人员撤离现场，避免人员伤亡。
- 及时拨打急救电话，请求救援。
2. 事故处理：- 发生事故后，立即启动应急预案，进行事故处理。
- 及时上报事故情况，配合相关部门进行调查和处理。
六、总结桩头破除施工过程中，必须严格遵守安全技术交底内容，确保施工安全。
施工人员应提高安全意识，掌握安全操作技能，共同维护施工现场的安全。
破桩头工程技术交底
破桩头工程技术交底一、项目概述破桩头工程是指在桩基施工过程中，为了满足特定设计要求或者处理施工中浮现的问题，采取特殊的处理措施对桩顶进行破碎、切割或者加固的工程。
本文将对破桩头工程的技术交底进行详细介绍，包括工程背景、施工要求、施工工艺、安全注意事项等。
二、工程背景破桩头工程往往在桩基施工中遇到，其背景包括但不限于以下几种情况：1. 桩顶高程超出设计要求，需要进行破碎或者切割处理；2. 桩顶与既有结构冲突，需要进行加固或者改造；3. 桩顶质量不符合要求，需要进行重新处理。
三、施工要求1. 施工前，应对桩基进行详细勘测和检测，确保了解桩基的具体情况，包括桩径、桩长、桩顶高程等；2. 施工前，应制定详细的施工方案，包括破桩头的工艺、设备和材料准备、安全措施等；3. 施工中，应严格按照设计要求进行操作，确保破桩头的质量和安全；4. 施工后，应及时进行验收，确保破桩头工程符合设计和施工要求。
四、施工工艺破桩头工程的具体施工工艺根据不同的情况而定，常见的工艺包括以下几种：1. 破碎工艺：使用专用的破碎设备对桩顶进行破碎处理，将桩顶破碎成符合设计要求的尺寸；2. 切割工艺：使用切割设备对桩顶进行切割处理，将桩顶切割成符合设计要求的形状；3. 加固工艺：对桩顶进行加固处理，可以采用钢板焊接、钢筋混凝土灌注等方式加固桩顶；4. 拆除重建工艺：如果桩顶质量严重不符合要求，需要进行拆除重建，重新进行桩基施工。
五、安全注意事项在进行破桩头工程时，应特殊注意以下安全事项：1. 施工人员应经过专门培训，熟悉施工工艺和操作要求，严禁无证上岗；2. 施工现场应设置明显的安全警示标志，确保施工区域的安全；3. 使用的设备和工具应符合安全要求，定期检查和维护；4. 施工过程中应注意周围环境的保护，避免对既有结构和设施造成损坏；5. 施工过程中应严格按照操作规程进行，避免操作失误导致安全事故发生。
六、总结破桩头工程是桩基施工中常见的一项工程，其施工要求和工艺需要根据具体情况进行调整。
破桩头工程技术交底
破桩头工程技术交底引言概述：破桩头工程技术交底是指在桩基施工过程中，施工方向工程技术人员向施工人员交底桩基工程的技术要求、施工方法和注意事项等内容。
这对于确保施工质量、提高工程效率至关重要。
本文将从桩基工程技术交底的必要性、交底内容、交底方式、交底时间和交底的效果等五个方面进行详细阐述。
一、桩基工程技术交底的必要性：1.1 提高施工人员的技术水平：通过技术交底，施工人员能够了解桩基工程的技术要求和施工方法，提高他们的技术水平，确保施工质量。
1.2 保证施工过程的安全性：技术交底可以告知施工人员桩基工程的安全注意事项，避免施工过程中发生事故，保障工人的人身安全。
1.3 提高工程效率：通过技术交底，施工人员能够清晰地了解施工流程和工作要点，提高施工效率，缩短工期。
二、桩基工程技术交底的内容：2.1 桩基工程的技术要求：包括桩基的设计要求、施工工艺要求、质量控制要求等，确保施工符合相关标准和规范。
2.2 桩基工程的施工方法：详细介绍桩基的施工流程、施工设备的使用方法、施工顺序等，确保施工按照正确的方法进行。
2.3 桩基工程的安全注意事项：包括施工现场的安全要求、施工人员的安全防护措施、施工设备的安全操作规范等，确保施工过程中的安全。
三、桩基工程技术交底的方式：3.1 书面交底：将桩基工程的技术要求、施工方法和注意事项等内容整理成书面文件，交给施工人员，以便他们随时查阅。
3.2 图纸交底：通过图纸的方式，将桩基工程的要求和方法表达清晰，让施工人员更直观地了解工程要求。
3.3 现场交底：在施工现场，由技术人员亲自向施工人员进行口头交底，结合实际情况进行解释和示范。
四、桩基工程技术交底的时间：4.1 施工前交底：在桩基施工开始之前，技术人员应与施工人员进行交底，确保施工人员了解工程要求和施工方法。
4.2 施工中交底：在施工过程中，如遇到特殊情况或者需要调整施工方法时，技术人员应及时与施工人员进行交底，确保施工顺利进行。
人工破除桩头安全技术交底
人工破除桩头安全技术交底在桥梁、建筑、道路等工程上，桩基础是一种常见的地基处理方式。
而在基础处理过程中，桩头的处理是至关重要的，因为一旦桩头受损，将会直接影响桩基的稳定性。
为了更好地保护桩头的完整性，我们在实际工程中采用人工破除桩头的方式。
这种方式需要技术的支持，本文将介绍有关人工破除桩头的安全技术交底。
安全要素在介绍人工破除桩头的技术细节之前，首先要讲述安全要素。
在任何工程中，安全永远是第一位的，因此在人工破除桩头前，我们需采取以下措施：1.按照程序严格施工，遵守管理制度和工艺规程；2.工程人员必须穿戴合格的个体防护装备，包括硬帽、安全带、防护鞋等；3.严格落实专人监护，禁止非作业人员靠近作业区；4.建立紧急救援机制，确保发生事故时可以及时处理。
在严格落实以上安全要素的条件下，我们才能够保障人工破除桩头的安全。
技术细节破除桩头的技术方法主要包括破冰、冲洗、铲挖、电烙铁等方式。
下面将对这些方式逐一进行说明。
破冰在冬季寒冷的地区，桩头可能被冰层覆盖。
这时候我们就需要采用破冰法来清除冰层。
破冰工具可选择气锤、手锤等。
在进行工作之前，首先要对冰层进行表面平整，以确保破冰工作的顺利进行。
在破冰时，要注意避免砸伤桩头。
冲洗冲洗桩头是指利用高压水或者气体将桩头周围的松散物清洗干净。
这种方法在桩头周围松散层较多时可以使用。
冲洗的时候要注意水压，确保水射流不会冲击桩头。
铲挖铲挖是指使用铲子来清除桩头周围的松散物。
铲子可利用单锥钻等机械设备或者手动铲子完成。
在铲挖过程中，需要注意桥梁墩或者其他构造物的振动，以免造成破坏。
电烙铁电烙铁是指使用高温的电烙铁将桩头周围的混凝土烧掉，以清理桩头。
这种方法适用于桩头周围有坚硬杂物的情况下。
电烙铁要求操作人员必须专业，掌握好温度和时间。
注意事项虽然人工破除桩头的技术都很成熟，但是在具体操作过程中，还是需要注意以下事项：1.破除时一定要注意桥梁、建筑等周围环境的保护，避免造成大的损害；2.正确使用工具，避免工具失控或者损坏模具导致桩头痕迹不符合规范；3.保证激光器、测斜仪等检测装备的精度，避免破坏桩基础；4.保证工作人员的身体状态，避免疲劳导致意外事故。
桩头破除安全施工技术交底
桩头破除安全施工技术交底1. 引言在土木工程施工过程中，桩头破除是一项重要而危险的工作。
正确的桩头破除技术可以保证施工的顺利进行，同时确保施工人员的安全。
本文将介绍桩头破除的安全施工技术，并详细说明相关的操作步骤和注意事项。
2. 施工前准备在进行桩头破除之前，必须进行充分的准备工作，以确保施工的安全和顺利进行。
2.1 桩头破除计划在进行桩头破除之前，应制定详细的桩头破除计划。
该计划应包括以下内容：•桩头破除的时间安排•施工人员的分工和责任•安全措施的安排•使用的工具和设备清单2.2 工具和设备准备在进行桩头破除之前，需要准备相应的工具和设备。
以下是常用的工具和设备清单：•桩头破除锤•钢管•手持式电锤•手持式振动锤•破碎机•锯子•手提式电钻•钢筋切割机2.3 安全措施在进行桩头破除之前，必须采取一系列安全措施，以确保施工人员的安全。
以下是常用的安全措施：•佩戴安全帽、安全鞋和防护眼镜•使用耳塞或耳罩保护听力•制定严格的施工操作规程•标识危险区域，设置警示标识•定期检查工具和设备的安全状况3. 桩头破除的操作步骤3.1 清理工作区域在进行桩头破除之前，必须清理工作区域，确保没有杂物和障碍物影响施工。
3.2 固定施工工具和设备在进行桩头破除之前，需要将使用的工具和设备固定在适当的位置，以确保施工的稳定性。
3.3 选择合适的桩头破除方法根据桩的类型和具体情况，选择合适的桩头破除方法。
常用的桩头破除方法包括：•使用桩头破碎锤进行破碎•使用钢管和手持式电锤进行破碎•使用手持式振动锤进行震动破碎•使用破碎机进行破碎•使用锯子进行切割•使用手提式电钻进行破碎3.4 执行桩头破除操作按照选择的桩头破除方法，执行相应的操作。
在操作过程中，必须注意以下事项：•控制破碎力度，避免对周围环境和结构物造成损害•安全使用工具和设备，避免触电和其他事故•注意工作区域的安全，避免工作人员受伤•定期检查工具和设备的工作状况，及时进行维护和修理3.5 清理工作区域在完成桩头破除工作后，必须及时清理工作区域，清除残留的杂物和碎块，确保施工的整洁和安全。
