国标螺纹的一般知识
国标螺纹的一般知识一螺纹的分类1螺纹分内螺纹和外螺纹
第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。
螺纹规格大全
螺纹规格大全————————————————————————————————作者：————————————————————————————————日期:螺纹规格大全.我找了好久.很有用．第一章国标螺纹的一般知识一. 螺纹的分类ﻫ1.螺纹分内螺纹和外螺纹两种；2．按牙形分可分为：1）三角形螺纹2)梯形螺纹３)矩形螺纹４)锯齿形螺纹；3．按线数分单头螺纹和多头螺纹;ﻫ4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加ＬH,如M２4×１.5LH;5．按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、6０°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹１．米制普通螺纹用大写M表示，牙型角2α=60°(α表示牙型半角）;2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1．粗牙普通螺纹标记一般不标明螺距,如Ｍ２0表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M３0×1.5表示细牙螺纹、其中螺距为1.５。
２.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。
3. 米制普通螺纹的标记：M２0－6H、M2０×1.５ＬH-6g-40,其中Ｍ表示米制普通螺纹,20表示螺纹的公称直径为20ｍm,1．5表示螺距，ＬH表示左旋，６H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度;3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ=公称直径－P;铸铁φ＝公称直径-1.０5~1.1P；加工外螺纹光杆直径取φ=公称直径－0.1３P)：ﻫ表1常用米制普通粗牙螺纹的直径/螺距ﻫ公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M５0.8 ４.1 4.2 ４．9 M２4 3 20．821 23.7Ｍ６1 4.9 5 5.9 M27 3 23．8 24 ２6.7 ﻫＭ8 1.25 ６.6 6.7 ７.９M３0 3.５２6.3 2６.5 ２9.6ﻫM1０１.5 8.３8.5 ９.8 M33 3.5２9.３2９.5 ３２.6 ﻫM1２1．75１0.3 １0.４11.8Ｍ3６ 4 3１.7 32 3５．5 ﻫM１４２11.7１2 13.7 M42 4.5 ３7.２３７.5 41.5 ﻫM16 ２1３．8 １4 １5.7 M4８５4２.5 43 47.5Ｍ18 ２.5 15．3 15．５17．7 Ｍ5６5.5 ５0 50.555.5 ﻫM2０2.5 １7．317.5 １9.7 Ｍ64 ６５7.5 58 ６3．５ﻫ３.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算:d＝D-1．0８25P，其中Ｄ为公称直径,Ｐ为螺距。
各种螺纹尺寸与结构大全
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
管螺纹国标
管螺纹国标螺纹国标是螺纹连接的标准规范，用于工业和机械设备中的螺纹连接。
螺纹连接是一种常用的连接方式，可以实现紧密的连接和分离，具有良好的密封性和强度。
以下是一些关于螺纹国标的参考内容。
1. 国际标准：ISO 965-1:1998 《螺纹连接-一般用途螺纹和锥管螺纹-第一部分：度量螺纹》是国际上应用最广泛的螺纹标准之一。
该标准规定了度量螺纹和锥管螺纹的基本尺寸、公差、标记等要求。
2. 中国标准：GB/T 3464-2007 《螺纹连接》是中国国家标准中关于螺纹连接的技术规范。
该标准参照了ISO标准，并做了部分修订和调整，用于指导国内的螺纹连接工作。
3. 螺纹类型：螺纹国标中规定了多种类型的螺纹，如轴向力螺纹、连接管螺纹、圆柱内螺纹等。
不同类型的螺纹适用于不同的连接要求和工作条件。
4. 螺纹尺寸和公差：螺纹国标规定了螺纹的基本尺寸和公差。
螺纹的尺寸包括螺纹直径、螺距、螺纹长度等。
公差是指螺纹尺寸允许的差异范围，包括内螺纹和外螺纹的公差等级。
5. 标记和标准件：螺纹国标要求在螺纹件上标明螺纹类型、尺寸和公差等信息，以便于识别和配对。
同时，国标还规定了一些常用的标准螺纹件，如螺纹插销、螺纹塞等，用于满足工程施工和产品制造的标准化要求。
6. 螺纹连接的应用范围：螺纹国标适用于各种机械设备和工艺管道中的螺纹连接。
无论是工业机械、汽车、航空航天还是供水、供气、石化等领域，螺纹连接都是常用的一种连接方式。
7. 螺纹连接的优缺点：螺纹连接具有连接紧密、易拆卸、可靠密封和较高强度等优点，适用于对连接质量和安全性要求较高的场合。
然而，螺纹连接需要一定的安装和拆卸力，并且对螺纹表面质量和加工精度要求较高。
8. 螺纹连接的标准化和检测：螺纹国标的制定和实施，促进了螺纹连接的标准化，为各个行业和企业提供了统一的规范和要求。
同时，螺纹连接还需要进行质量检测，例如螺纹尺寸的测量、螺纹表面形态和粗糙度的检验等，以确保连接的质量和可靠性。
锥度螺纹资料
锥度螺纹资料第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

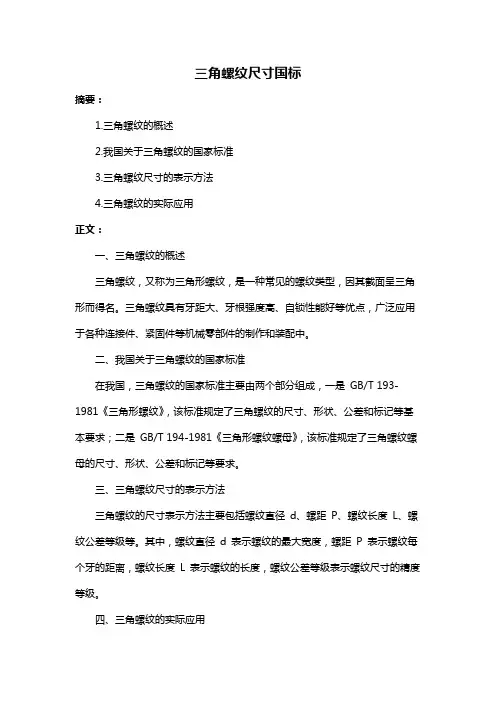

三角螺纹尺寸国标
三角螺纹尺寸国标
摘要：
1.三角螺纹的概述
2.我国关于三角螺纹的国家标准
3.三角螺纹尺寸的表示方法
4.三角螺纹的实际应用
正文：
一、三角螺纹的概述
三角螺纹，又称为三角形螺纹，是一种常见的螺纹类型，因其截面呈三角形而得名。
三角螺纹具有牙距大、牙根强度高、自锁性能好等优点，广泛应用于各种连接件、紧固件等机械零部件的制作和装配中。
二、我国关于三角螺纹的国家标准
在我国，三角螺纹的国家标准主要由两个部分组成，一是GB/T 193-1981《三角形螺纹》，该标准规定了三角螺纹的尺寸、形状、公差和标记等基本要求；二是GB/T 194-1981《三角形螺纹螺母》，该标准规定了三角螺纹螺母的尺寸、形状、公差和标记等要求。
三、三角螺纹尺寸的表示方法
三角螺纹的尺寸表示方法主要包括螺纹直径d、螺距P、螺纹长度L、螺纹公差等级等。
其中，螺纹直径d 表示螺纹的最大宽度，螺距P 表示螺纹每个牙的距离，螺纹长度L 表示螺纹的长度，螺纹公差等级表示螺纹尺寸的精度等级。
四、三角螺纹的实际应用
三角螺纹广泛应用于各种机械设备的连接和固定，如螺母、螺栓、螺钉等。
其自锁性能好、牙距大、牙根强度高等优点使得它在承受大的力和振动的情况下仍能保持稳定。
螺纹规格大全
螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分xx螺纹和右旋螺纹两种, 右旋不标注，xx加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹xx的管螺纹、非螺纹xx的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1. 5表示细牙螺纹、其xx螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-4 0,其xxM 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示xx，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合xx；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9M24 3 20.8 21 23.7M6 1 4.9 5 5.9M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8M36 4 31.7 32 35.5M14 2 11.7 12 13.7M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其xxＤ为公称直径，Ｐ为螺距。
螺纹标准,国标
为了满足工业生产的需要，提高产品质量和生产 效率，制定统一的螺纹标准势在必行。
3
标准化管理需求
为了加强标准化管理，促进技术进步和产业升级， 国家需要建立完善的螺纹标准体系。
国标螺纹标准发展历程
起步阶段
01
20世纪50年代，我国开始制定自己的螺纹标准，主要参照国际
标准和国外先进标准。
发展阶段
公差带
米制普通螺纹的公差带包括大径公差带、中径公差带和小径公差带。 各公差带的宽度和位置根据公差等级和配合方式的不同而有所差异。
04 管路连接用管螺纹解读
管路连接用管螺纹基本概念
01
管路连接用管螺纹是一种用于管道连接的螺纹标准，具有特定 的牙型和尺寸规格。
02
管路连接用管螺纹分为管外螺纹和管内螺纹两种，分别与管接
牙型
米制普通螺纹的牙型为等边三角形，牙侧角为60°，牙顶和牙底均 为平面。
直径
米制普通螺纹的直径分为大径、中径和小径，分别与外螺纹的牙顶、 牙中和牙底以及内螺纹的牙底、牙中和牙顶相对应。
米制普通外/内螺纹尺寸计算
大径
公称直径+2×螺距
中径
公称直径+螺距
米制普通外/内螺纹尺寸计算
小径
公称直径-1.3×螺距
头或管件的内外螺纹相匹配。
管路连接用管螺纹的牙型通常为三角形或梯形，具有一定的螺
03
距和牙高。
管路连接用管外/内螺纹尺寸计算
管外螺纹尺寸计算
根据管道外径、螺距和牙型高度等参 数，计算出管外螺纹的大径、中径和 小径等关键尺寸。
管内螺纹尺寸计算
根据管道内径、螺距和牙型深度等参 数，计算出管内螺纹的大径、中径和 小径等关键尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种;2.按牙形分可分为:1)三角形螺纹2)梯形螺纹3)矩形螺纹4)锯齿形螺纹;3.按线数分单头螺纹和多头螺纹;4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加LH,如M24×1.5LH;5.按用途不同分有:米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示,牙型角2α=60°(α表示牙型半角);2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种;2.1.粗牙普通螺纹标记一般不标明螺距,如M20表示粗牙螺纹;细牙螺纹标记必须标明螺距,如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固,一般螺纹连接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁性能较好。
3.米制普通螺纹的标记:M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹,20表示螺纹的公称直径为20mm, 1.5表示螺距,LH表示左旋,6H、6g表示螺纹精度等级,大写精度等级代号表示内螺纹,小写精度等级代号表示外螺纹,40表示旋合长度;3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径:碳钢φ=公称直径-P;铸铁φ=公称直径-1.05~1.1P;加工外螺纹光杆直径取φ=公称直径-0.13P):表1常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算:d=D-1.0825P,其中D为公称直径,P为螺距。
三.用螺纹密封的管螺纹(GB 7306与ISO7/1相同)1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时,用前一种连接已足够紧密,后一种连接通常只在高温及高压下采用。
2.用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。
外螺纹只有圆锥一种形式。
牙型如下:锥度1:16,牙形角55°,旧螺纹标准示例:ZG3/8;3.标记示例:圆锥内螺纹 Rc 3/8圆柱内螺纹 Rp3/8圆锥外螺纹 R3/8当螺纹为左旋螺纹时 Rc 3/8-LH(LH表示左旋螺纹)常用螺纹(标记:Rc 3/8、Rp3/8、R3/8)的基本尺寸:表2尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566φ8.4 4.0 6.51/4 19 13.157 12.301 11.445φ11.2 6.0 9.73/8 19 16.662 15.806 14.950φ14.7 6.4 10.11/2 14 20.955 19.793 18.631φ18.3 8.2 13.23/4 14 26.411 25.279 24.117φ23.6 9.5 14.51 11 33.249 31.770 30.291φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845φ44.1 12.7 19.14. GB 7306规定的标记方法与ISO7/1的规定是一样的。
在ISO 7/1作出统一之前,各国的标记方法如下:表3标准号螺纹种类圆锥内螺纹圆柱内螺纹圆锥外螺纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004—— G1/2″J G1/2″德国 DIN 2999—— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联ГOCT 6211 KTPYБ1/2″——KTPYБ1/2″GB GB 133-74 ZG1/2″——ZG1/2″四. 60°圆锥管螺纹(GB/T 12716-91)1.该螺纹等效于美国国家标准ANSI B1.20.1中NPT螺纹部分。
只有圆锥内螺纹和圆锥外螺纹一种连接形式。
2. 60°圆锥管螺纹与55°圆锥管螺纹的相同点:2.1.螺纹本身具有密封性。
2.2.圆锥角:1:162.3.通过控制基面距离(基准长度)来控制直径尺寸。
2.4.允许在螺纹副内加入密封物。
3. 60°圆锥管螺纹与55°圆锥管螺纹的不同点:表4项目60°圆锥管螺纹55°圆锥管螺纹标记 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角60° 55°牙距不同表5表2公差要求高低用途汽车、飞机、机床中管路连接水、煤气等低压管路系统4.代号NPT即旧标准代号Z:标记:NPT 3/8、NPT 3/8-LH,其中LH表示左旋。
表5常用螺纹的基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736φ8.6 4.102 4.361/4 18 13.616 12.487 11.358φ11.1 5.786 4.103/8 18 17.055 15.926 14.797φ14.5 6.096 4.321/2 14 21.223 19.772 18.321φ17.9 8.128 4.483/4 14 26.568 25.117 23.666φ23.2 8.611 4.751 11.5 33.228 31.461 29.694φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451φ37.9 10.668 4.83 1-1/2 11.5 48.054 46.287 44.520φ43.9 10.668 4.83五.非螺纹密封的管螺纹(GB 7307)1.该螺纹标准与ISO 228/1相同。
2.牙型角:55°,锥度:1:16。
3.标记示例:11/2左旋内螺纹 G11/2-LH(右旋不标)11/2A级外螺纹 G11/2A11/2B级外螺纹 G11/2B内外螺纹装配 G11/2 /G11/2A表6常用基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566φ8.8 4.0 6.51/4 19 13.157 12.301 11.445φ11.7 6.0 9.73/8 19 16.662 15.806 14.950φ15.2 6.4 10.11/2 14 20.955 19.793 18.631φ18.9 8.2 13.23/4 14 26.411 25.279 24.117φ24.4 9.5 14.51 11 33.249 31.770 30.291φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845φ45.1 12.7 19.14.用途:非螺纹密封的管螺纹主要用于压力较低的不、煤气管道,连接时就加填料或密封质(麻丝、铅丹、聚四氟乙烯胶带等),以防止渗漏。
5.非螺纹密封的管螺纹与用螺纹密封的管螺纹相同点是:两者牙型一样均为55°,相同规格螺纹的螺距、牙高、基本直径相同。
6.非螺纹密封的管螺纹与用螺纹密封的管螺纹不同点是:6.1.用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种形式,外螺纹只有圆锥螺纹一种形式。
6.2.非螺纹密封的管螺纹不论内外螺纹都只有圆柱螺纹一种形式。
6.3.两种螺纹部分规格的公差不同。
6.4.非螺纹密封的内圆柱管螺纹可以和用螺纹密封的外圆锥管螺纹相连接,但非螺纹密封的外圆柱管螺纹却不可以和用螺纹密封的内管螺纹形成用螺纹密封的连接。
7.各国的不同标记方法:表7标准号螺纹种类圆柱内螺纹圆柱外螺纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六.米制锥螺纹(GB1415)1.标记:ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S。
2. ZM-米制锥螺纹的标记代号;标准基准距离时,省略基准距离代号;S-短基准距离。
3.用途:适用于气体或液体管路系统依靠螺纹密封的连接螺纹(水、煤气管道用管螺纹除外),必要时允许在螺纹配合面间加密封填料提高其密封性。
4.公径直径/螺距直径 6,8,10 12,14,16,18,20,22,24 27,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国标准管螺纹一.标准:ANSI B1.20.1美国标准管螺纹。
美国标准管螺纹不仅用于压力较低的水、煤气管道,也同时用于高温、高压系统。
就管螺纹而言,目前在世界范围内形成了以ISO标准为一方,以美国标准为另一方的两大管螺纹标准体系。
二.螺纹类型1.基本牙型:牙型角60°。
锥度1:16。
牙型为平顶平底。
2.基本类型NPT一般用途的美国标准锥管螺纹NPSC管接头用美国标准直管螺纹NPTR导杆连接用美国标准锥管螺纹NPSM设备上的自由配合机械连接用美国标准直管螺纹NPSL锁紧螺母的松配合机械连接用美国标准直管螺纹另有薄壁管上采用的UNS——薄壁管用特殊统一螺纹三.一般用途的锥管螺纹NPT1.标记:3/8-18NPT。
