初中物理杠杆
初中物理人教版《杠杆》课件
杠杆五要素介绍
动力
使杠杆转动的力， 用字母F1表示。
动力臂
从支点到动力作用 线的距离，用字母 l1表示。
支点
杠杆绕着转动的点 ，用字母O表示。
阻力
阻碍杠杆转动的力 ，用字母F2表示。
阻力臂
从支点到阻力作用 线的距离，用字母 l2表示。
杠杆分类及特点
01
02
03
省力杠杆
动力臂大于阻力臂，省力 但费距离，如撬棒、起子 等。
跨界融合
探索杠杆原理与其他学科的跨界融合，如与生物医学、环 境科学等领域的结合，开发出具有创新应用价值的杠杆技 术产品。
感谢观看
THANKS
2. 在杠杆两侧挂上不同数量的钩码，移动钩码的位置，使杠杆重新在水 平位置平衡。
实验步骤与操作注意事项
01
3. 用刻度尺测量动力臂和阻力臂 的长度，并记录下来。
02
4. 改变钩码的数量和位置，重复 实验，收集多组数据。
实验步骤与操作注意事项
01
操作注意事项
02
03
04
调节平衡螺母时，要轻拧慢调 ，避免损坏杠杆。
| 3 | x5 | y5 | x6 | y6 |
| 2 | x3 | y3 | x4 | y4 |
| 1 | x1 | y1 | x2 | y2 |
01
03 02
数据记录与处理分析方法
数据处理分析方法
根据实验数据，计算动力×动力臂和阻力×阻力臂 的数值，并比较它们的大小关系。 通过观察多组实验数据，找出杠杆平衡的条件。
04
杠杆在日常生活和科技领域 中的应用
日常生活中的应用实例
剪刀
利用杠杆原理，通过手柄的转动带动 刀刃的开合，方便剪切各种材料。
初中物理八年级下册 12.1杠杆 (第二课时)
用哪幅图？为什么？
B
第十二章
简单机械
第1节 杠杆
l1
·
O
便于直接读出力臂
F2
l2
F1
倾斜状态力臂比 杠杆上的刻度小
第十二章
简单机械
第1节 杠杆
实验步骤： (1).调节杠杆在水平位置平衡。 (2).在杠杆的左、右侧挂上适量的钩码， 使杠杆在水平位置平衡，记下钩码的重 量和钩码至支点的距离。 (3).改变钩码数量或位置，重复上面的步骤， 得出三组数据。
A O
C
B
第十二章
简单机械
第1节 杠杆
3．如图所示，分别沿力F1、F2、F3、的方向 用力，使杠杆平衡，关于三个力的大小，下 列说法正确的是（ B ） A．沿F1方向的力最小 L O F F B．沿F2方向的力最小 L L F C．沿F3方向的力最小 D．三个力的大小相等
1
1 2 3 2 3
第十二章
第十二章
简单机械
第1节 杠杆
第十二章
简单机械
第1节 杠杆
练
习
l1＝3l2，F1 是 F2的＿＿＿倍。
F1:F2＝2:5，l1:l2＝＿＿＿＿。 l1:l2＝4:3，F2＝60 N，F1＝＿＿＿。
F1＝15 N，F2＝75 N，l1＝15 cm，l2＝＿＿。
第十二章
简单机械
第1节 杠杆
四、杠杆的分类
例：一根杠杆动力臂与阻力臂之比是3:2, 2:3 。 要使杠杆平衡,则动力与阻力之比是_____
第十二章
简单机械
第1节 杠杆
例题.用弹簧测力计测一头大象的质量。测量时利 用了一根长度为10 m的槽钢作为杠杆。测得吊车 吊钩的悬点距弹簧测力计一端9 m，距系铁笼处6 cm，平衡状态时弹簧测力计读数为200 N。不计槽 钢和铁笼的质量，请估算大象的质量。g取10N/kg。
初中物理杠杆试题及答案
初中物理杠杆试题及答案一、选择题1. 杠杆的五要素包括：A. 支点、动力、阻力、动力臂、阻力臂B. 支点、动力、阻力、力臂、力矩C. 支点、动力、阻力、力矩、力臂D. 支点、动力、阻力、力臂、力矩答案：A2. 杠杆平衡的条件是：A. 动力乘以动力臂等于阻力乘以阻力臂B. 动力乘以阻力臂等于阻力乘以动力臂C. 动力乘以阻力臂等于阻力乘以动力臂D. 动力乘以力矩等于阻力乘以力矩答案：A3. 杠杆可以分为三类，其中省力杠杆的特点是：A. 动力臂大于阻力臂B. 动力臂小于阻力臂C. 动力臂等于阻力臂D. 动力臂与阻力臂成任意比例答案：A4. 动力臂是杠杆上从支点到动力作用线的距离，下列关于动力臂的说法正确的是：A. 动力臂总是大于阻力臂B. 动力臂总是小于阻力臂C. 动力臂可以大于、小于或等于阻力臂D. 动力臂总是等于阻力臂答案：C二、填空题5. 在使用杠杆时，如果动力臂是阻力臂的2倍，则杠杆是______杠杆。
答案：省力6. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以阻力臂，用公式表示为______。
答案：F1L1 = F2L27. 当杠杆的动力臂是阻力臂的一半时，这种杠杆被称为______杠杆。
答案：费力8. 杠杆的分类依据是动力臂和阻力臂的相对大小，其中费力杠杆的特点是______。
答案：动力臂小于阻力臂三、简答题9. 解释为什么在撬动重物时，使用长柄撬棍比短柄撬棍更省力。
答案：使用长柄撬棍时，动力臂较长，根据杠杆平衡条件，动力臂越长，所需的动力就越小，因此使用长柄撬棍更省力。
10. 描述一下在日常生活中，你能找到的省力杠杆和费力杠杆的例子。
答案：省力杠杆的例子包括钳子、扳手等，它们的动力臂较长，使得施加较小的力就能产生较大的力矩。
费力杠杆的例子包括镊子、鱼竿等，它们的动力臂较短，需要施加较大的力才能产生较小的力矩。
四、计算题11. 一个杠杆的动力臂是阻力臂的3倍，当动力为100N时，求阻力的大小。
物理杠杆原理知识点
物理杠杆原理知识点初中物理学中把一根在力的作用下可绕固定点转动的硬棒叫做杠杆。
接下来学习啦小编为你整理了物理杠杆知识点总结，一起来看看吧。
物理杠杆知识点总结1、定义:在力的作用下绕着固定点转动的硬棒叫杠杆。
说明:①杠杆可直可曲，形状任意。
②有些情况下，可将杠杆实际转一下，来帮助确定支点。
如:鱼杆、铁锹。
2、五要素——组成杠杆示意图。
①支点:杠杆绕着转动的点。
用字母O 表示。
②动力:使杠杆转动的力。
用字母F1 表示。
③阻力:阻碍杠杆转动的力。
用字母F2 表示。
(说明: 动力、阻力都是杠杆的受力，所以作用点在杠杆上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反)④动力臂:从支点到动力作用线的距离。
用字母l1表示。
⑤阻力臂:从支点到阻力作用线的距离。
用字母l2表示。
3、画力臂方法:一找支点、二画线、三连距离、四标签⑴找支点O;⑵延长力的作用线(虚线);⑶画力臂(实线双箭头，过支点垂直于力的作用线作垂线)⑷标力臂***研究杠杆的平衡条件**杠杆平衡是指:杠杆水平静止或匀速转动。
实验前:应调节杠杆两端的螺母，使杠杆在水平位置平衡。
这样做的目的是:可以方便的从杠杆上量出力臂。
结论:杠杆的平衡条件(或杠杆原理)是:动力×动力臂=阻力×阻力臂。
写成公式F1l1=F2l2 也可写成:F1 / F2=l2 / l1解题指导:分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图;弄清受力与方向和力臂大小;然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。
(如:杠杆转动时施加的动力如何变化，沿什么方向施力最小等。
)解决杠杆平衡时动力最小问题:此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远;②动力方向应该是过该点且和该连线垂直的方向。
杠杆相关习题1.如图所示，杠杆处于平衡状态，F的力臂是()A.OFB.OD?C.OCD.OA2.下列说法中正确的是()A.杠杆是一种省力的机械B.杠杆的长度总等于动力臂与阻力臂之和C.从支点到力的作用点之间的距离叫做力臂D.杠杆可以是直的，也可以是弯的3.一根重100N的均匀直铁棒放在水平地面上，抬起一端所需最小的力是()A.50NB.75NC.25ND.100N4..杠杆在生产、生活中有着广泛的应用，下图工具中属于费力杠杆的是( )A.①、②B.②、③C.①、③D.①、④5.园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了()A.增大阻力臂，减小动力移动的距离B.增大动力臂，省力C.减小动力臂，减小动力移动的距离D.减小阻力臂，省力6.如图所示，密度均匀的直尺AB放在水平桌面上，尺子伸出桌面OB是直尺全长的三分之一。

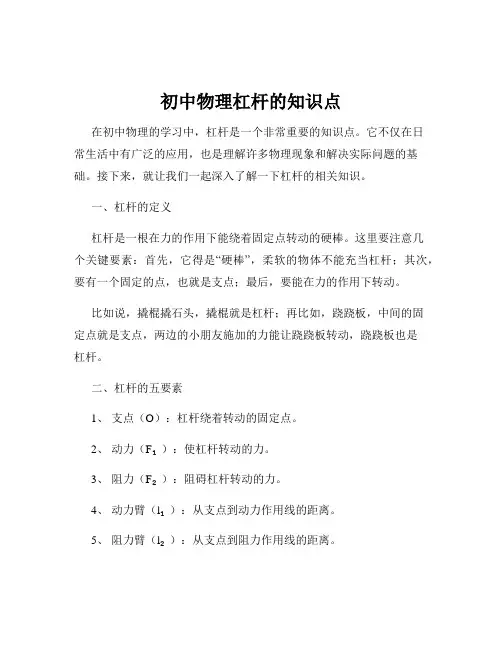

初中物理杠杆的知识点
初中物理杠杆的知识点在初中物理的学习中，杠杆是一个非常重要的知识点。
它不仅在日常生活中有广泛的应用，也是理解许多物理现象和解决实际问题的基础。
接下来，就让我们一起深入了解一下杠杆的相关知识。
一、杠杆的定义杠杆是一根在力的作用下能绕着固定点转动的硬棒。
这里要注意几个关键要素：首先，它得是“硬棒”，柔软的物体不能充当杠杆；其次，要有一个固定的点，也就是支点；最后，要能在力的作用下转动。
比如说，撬棍撬石头，撬棍就是杠杆；再比如，跷跷板，中间的固定点就是支点，两边的小朋友施加的力能让跷跷板转动，跷跷板也是杠杆。
二、杠杆的五要素1、支点（O）：杠杆绕着转动的固定点。
2、动力（F₁）：使杠杆转动的力。
3、阻力（F₂）：阻碍杠杆转动的力。
4、动力臂（l₁）：从支点到动力作用线的距离。
5、阻力臂（l₂）：从支点到阻力作用线的距离。
要准确理解和画出力臂，需要先作出力的作用线，然后从支点向力的作用线作垂线，这条垂线的长度就是力臂。
比如，用羊角锤拔钉子，支点在羊角锤与地面接触的点，手施加的力是动力，钉子对羊角锤的阻力，从支点分别向动力和阻力的作用线作垂线，得到的就是动力臂和阻力臂。
三、杠杆的平衡条件杠杆的平衡是指杠杆在动力和阻力的作用下，处于静止状态或匀速转动状态。
杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂，用公式表示就是 F₁l₁＝ F₂l₂。
通过这个平衡条件，我们可以根据已知的力和力臂，求出未知的力或力臂。
例如，已知一个杠杆的动力是 5N，动力臂是 2m，阻力臂是 1m，我们可以求出阻力为 10N。
四、杠杆的分类根据动力臂和阻力臂的相对大小，杠杆可以分为三类：1、省力杠杆动力臂大于阻力臂的杠杆是省力杠杆。
使用省力杠杆可以省力，但要费距离。
比如，撬棒、铡刀、羊角锤等都是省力杠杆。
2、费力杠杆动力臂小于阻力臂的杠杆是费力杠杆。
使用费力杠杆费力，但可以省距离。
例如，钓鱼竿、镊子、船桨等都是费力杠杆。
物理初中杠杆知识点总结
物理初中杠杆知识点总结杠杆是一种简单的机械装置，广泛应用于各种场合，以提高工作效率或改变力的方向。
在初中物理课程中，杠杆的知识是一个重要的学习内容。
以下是对初中物理中杠杆知识点的总结。
# 杠杆的基本概念定义：杠杆是一根能够绕固定点转动的硬棒，它可以将输入的力（努力）转换为输出的力（阻力）。
五要素：1. 支点（Fulcrum）：杠杆绕其转动的固定点。
2. 努力（Effort）：作用于杠杆上的力，目的是使杠杆转动。
3. 阻力（Resistance）：阻碍杠杆转动的力。
4. 动力臂（Effort Arm）：从支点到努力作用线的距离。
5. 阻力臂（Resistance Arm）：从支点到阻力作用线的距离。
# 杠杆的分类根据支点、努力和阻力的位置关系，杠杆可以分为三类：1. 一级杠杆：支点位于努力和阻力之间。
2. 二级杠杆：阻力位于支点和努力之间。
3. 三级杠杆：努力位于支点和阻力之间。
每种类型的杠杆都有其特定的应用场景和优缺点。
# 杠杆的平衡条件杠杆平衡的条件可以通过以下公式表示：\[ \text{努力} \times \text{动力臂} = \text{阻力} \times\text{阻力臂} \]这个公式也被称为杠杆原理。
通过这个原理，我们可以计算出在特定条件下，杠杆两边的力和臂长的关系。
# 杠杆的应用杠杆在日常生活和工业生产中有广泛的应用。
例如：1. 剪刀：一级杠杆，通过减小动力臂来增加切割效果。
2. 开瓶器：二级杠杆，通过增加动力臂来减少打开瓶盖所需的努力。
3. 钓鱼竿：三级杠杆，通过增加阻力臂来提高捕捉鱼类的灵敏度。
# 杠杆的优缺点优点：- 省力：通过增加动力臂，可以减少所需的努力。
- 方向改变：可以改变力的方向，使其更符合工作需求。
- 距离增加：可以增加力的作用距离，完成一些长距离的作业。
缺点：- 速度减慢：为了省力，可能需要移动更长的距离。
- 力的损失：在实际应用中，由于摩擦等因素，可能会损失一部分力。
(初中物理)考点18 简单机械
一、杠杆1．杠杆的定义：一根硬棒，在力的作用下如果能绕着固定点转动，这根硬棒就叫做杠杆。
在力的作用下能绕固定点转动，这是杠杆的特点。
杠杆有直的也有弯的。
2．杠杆的五要素（1）支点：杠杆(撬棒）绕着转动的点，用字母O标出。
（2）动力：使杠杆转动的力。
画力的示意图时，用字母F1标出。
（3）阻力：阻碍杠杆转动的力。
画力的示意图时，用字母F2标出。
注意：动力和阻力使杠杆转动方向相反，但它们的方向不一定相反。
（4）动力臂：从支点到动力作用线的距离。
用字母L1标出。
（5）阻力臂：从支点到阻力作用线的距离。
用字母L2标出。
二、杠杆平衡条件1．动力×动力臂＝阻力×阻力臂，公式：F1×L1=F2×L2。
2．杠杆的平衡条件实验（1）首先调节杠杆两端的螺母，使杠杆在水平位置平衡。
如图所示，当杠杆在水平位置平衡时，力臂L1和L2恰好重合，这样就可以由杠杆上的刻度直接读出力臂的大小了，而图甲杠杆在倾斜位置平衡，读力臂的数值就没有图乙方便。
由此，只有杠杆在水平位置平衡时，我们才能够直接从杠杆上读出动力臂和阻力臂的大小，因此本实验要求杠杆在水平位置平衡。
（2）在实验过程中绝不能再调节螺母。
因为实验过程中再调节平衡螺母，就会破坏原有的平衡。
3．杠杆如果在相等时间内能转过相等的角度，即匀速转动时，也叫做杠杆的平衡，这属于“动平衡”。
而杠杆静止不动的平衡则属于“静平衡”。
利用杠杆的平衡条件来分析有关问题，一般按照以下步骤：（1）确定杠杆的支点的位置；（2）分清杠杆受到动力和阻力，明确其大小和方向，并尽可能地做出力的示意图；（3）确定每个力的力臂；（4）根据杠杆的平衡条件列出关系式并分析求解。
三、杠杆的分类及应用杠杆类型杠杆特点杠杆优点杠杆缺点应用省力杠杆L 1>L 2 F 1<F 2 (动力<阻力） 省力费距离撬棒、铡刀、动滑轮、羊角锤、手推车等 费力杠杆L 1<L 2 F 1>F 2 (动力>阻力） 费力省距离起重机的前臂、理发剪刀、钓鱼竿等等臂杠杆L 1=L 2 F 1=F 2 (动力=阻力）既不省力也不费力 天平、定滑轮等四、定滑轮和动滑轮 1．定滑轮（1）定义：中间的轴固定不动的滑轮。
初中物理《杠杆》(共44张)47精品PPT课件
六、杠杆原理的应用
【最小动力的确定】
可见，杠杆这一简单机械依然具有重要的价值
七、杠杆的设计和选择
【活动】设计一个杠杆帮助人们从井中打水。
思考：怎么克服杠杆的这些缺陷呢？
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走 ，它会让你走得更坦然些。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（1）实验前出现图甲所示情况，为了使杠杆在水
平位置平衡，应将杠杆左端的螺母 右 调（填
秤盘
“左”或“右”）
游码
秤杆
槽码
砝码盘
支点
调零 螺丝
（2）实验过程中出现图乙所示情况，为了使杠杆在水平
位置平衡，这时应将右边的钩码向 右 （填“左”或
“右”）移动 2
格。
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同
6．（05贵阳·课改区）如图2所示的两种剪刀，如果
要用来剪铁皮，应选
选
甲
乙 种剪刀。
种剪刀。在理发时应
甲
乙
3．（05北京）下列工具中，属于省力杠杆的是（ A ） A ．瓶盖起子 B ．定滑轮 C ．天平 D ．镊子
4、（05福州·八县）如图10所示的工具，在使用中 属于费力杠杆的是（ D ）
5．广东·非课改区）下列事例属于省力杠杆是（ D ）
A. 用镊子换药
B．用筷子夹菜
C. 用大扫扫帚扫地 D. 用钳子截断铁丝
05福州课改
图6
05扬州 课改
图7
05扬州
图9
05南京
二、杠杆平衡条件
1、杠杆平衡：杠杆在动力和阻力作用下， 处于静止状态或匀速运动状态
实验：
（05上海）在研究“杠杆平衡条件”的实验中， 应在杠杆处于水平 位置平衡后记录数据。 2、平衡条件：F1•L1=F2•L2 （动力×动力臂=阻力×阻力臂）
1、（05武汉）在“研究杠杆平衡条件”实验中
杠杆：一根硬棒在力的作用下能绕着固定点 转动，这根硬棒叫杠杆
F2 L2 支点O
L1
F1
五个名词：
1、支点：杠杆绕着转动的点O（固定不动的点）
2、动力：使杠杆转动的力F1
3、阻力：阻碍杠杆转动的力F2
4、动力臂：从支点到动力作用线的距离L1
5、阻力臂：从支点到阻力作用线的距离L2
F2
05南通
05佛山
Hale Waihona Puke 时加一个相同的钩码，这时杠杆将 顺时针转动 。（填
“保持水平平衡”、“顺时针转动”或“逆时针转动”）
杠杆的应用：三种杠杆
1．（05台州）下列属于费力杠杆的是（ D ）
2．（05温州）如图所示，在扶正被风吹倒的树木 时,下列措施中最合适的是（ C ） A．绳直接系在A点 B．绳直接系在B点 C．在A点垫上橡皮，再系上绳 D．在B点垫上橡皮,再系上绳
