等离子点火系统的维护

等离子点火系统的维护

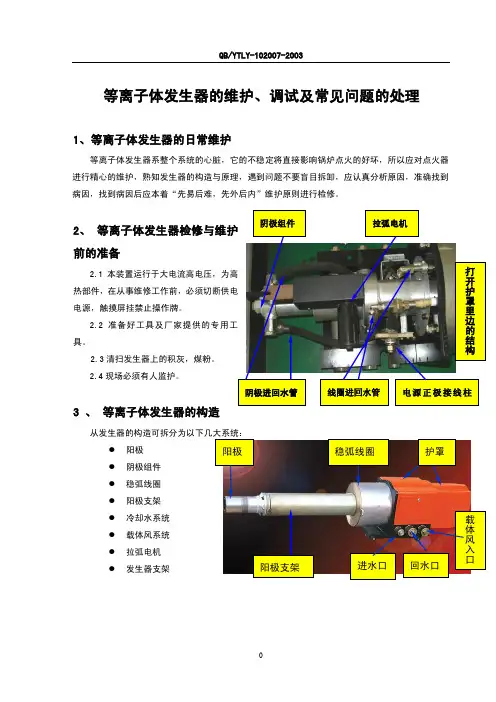

等离子体发生器的维护、调试及常见问题的处理1、等离子体发生器的日常维护等离子体发生器系整个系统的心脏,它的不稳定将直接影响锅炉点火的好坏,所以应对点火器进行精心的维护,熟知发生器的构造与原理,遇到问题不要盲目拆卸,应认真分析原因,准确找到病因,找到病因后应本着“先易后难,先外后内”维护原则进行检修。

2、前的准备2.1电源,触摸屏挂禁止操作牌。

2.2具。

2.3清扫发生器上的积灰,煤粉。

2.4现场必须有人监护。

3 、 等离子体发生器的构造从发生器的构造可拆分为以下几大系统:● 阳极● 阴极组件● 稳弧线圈● 阳极支架● 冷却水系统● 载体风系统● 拉弧电机● 发生器支架冷却水导管阴极头导管 阴极头 分流尾座 4 、 阴极、阳极的检修与维护 4.1阴极、阳极是发生器的主要部件,且都是导电元件,直接影响等离子体的稳定性,所以对阴、阳极的维护十分重要。

4.2阴极的维修4.2.1阴极的拆卸松开后盖禁锢螺钉、打开后盖,向上推开电机挂钩,卸掉电缆、松开进、回水接头卸掉进回水管,拿下电锁 ,缓慢的向后拖出阴极。

4.3阴极可拆分:尾座、阴极头导管、4.4阴极尾座:电源的负极、进、回水接头按在此处,且是阴极的主要受力点。

阴极尾座结构比较复杂,且是铜铸而成,因此在拆阴极时或换阴极头时,应注意保护以防损坏,如果装置使用时间比较长,应用0﹟纱布打去接线面的氧化层,以减小电源的接触电阻。

4.5冷却进水导管起着冷却水导向作用,把冷却水导向阴极头处,在一定的压力下,把冷却水喷向阴极头冷却。

它的好坏直接影响着阴极冷却效果和使用寿命。

所以在每次检修或换阴极头时,都应检查导管是否通畅,有无杂物,及生锈结垢等情况,如生锈结垢严重,应更换。

保障冷却水导管畅通。

4.5阴极头(电子发射头),为易损件,根据不同电流的大小,寿命长短不一,平均寿命为50小时以上,因此在装置运行50小时左右,或多次拉弧不成功,经常掉弧,应对其检查与更换。

正常烧掉的阴极头表面光滑,程暗金黄色。

电厂等离子发生器的维护和检修讲义

电厂等离子发生器的维护和检修讲义

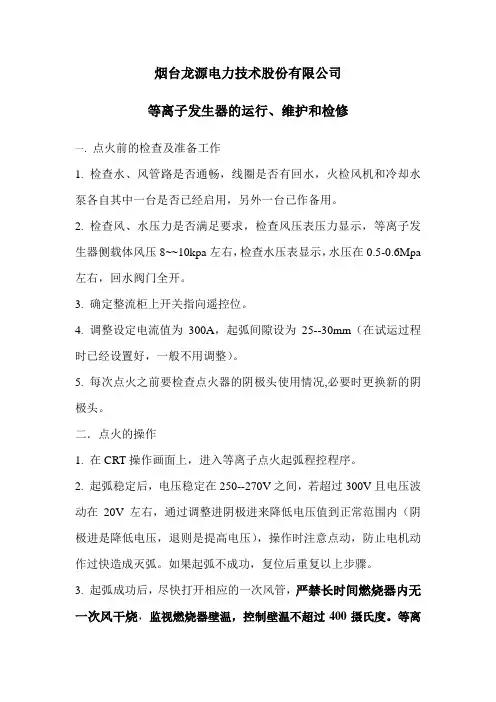

烟台龙源电力技术股份有限公司等离子发生器的运行、维护和检修一.点火前的检查及准备工作1. 检查水、风管路是否通畅,线圈是否有回水,火检风机和冷却水泵各自其中一台是否已经启用,另外一台已作备用。

2. 检查风、水压力是否满足要求,检查风压表压力显示,等离子发生器侧载体风压8~~10kpa左右,检查水压表显示,水压在0.5-0.6Mpa 左右,回水阀门全开。

3. 确定整流柜上开关指向遥控位。

4. 调整设定电流值为300A,起弧间隙设为25--30mm(在试运过程时已经设置好,一般不用调整)。

5. 每次点火之前要检查点火器的阴极头使用情况,必要时更换新的阴极头。

二.点火的操作1. 在CRT操作画面上,进入等离子点火起弧程控程序。

2. 起弧稳定后,电压稳定在250--270V之间,若超过300V且电压波动在20V左右,通过调整进阴极进来降低电压值到正常范围内(阴极进是降低电压,退则是提高电压),操作时注意点动,防止电机动作过快造成灭弧。

如果起弧不成功,复位后重复以上步骤。

3. 起弧成功后,尽快打开相应的一次风管,严禁长时间燃烧器内无一次风干烧,监视燃烧器壁温,控制壁温不超过400摄氏度。

等离子退出运行时,打开中心风管道上气动插板门,对燃烧器进行吹扫冷却。

4. 建议在投用等离子点火的过程中,加强运行过程中等离子图像监视画面的监控,发生掉弧及时再启动。

5.锅炉负荷达到40%负荷时可退出等离子模式为正常模式,达到断油负荷退出等离子点火系统。

三.常见故障的排除及日常维护1. 阴极头为易损件,各厂的阴极头寿命不一样,这与各厂家的冷却水压力及电流的大小有关,因此装置运行时间过长或者多次拉弧经常断弧应及时进行更换。

正常烧损的阴极头表面光泽,呈暗金黄色,如果表面粗糙有银白色麻点或焊锡状的不规则形状则证明阴极或阳极有漏水的地方,如经检查密封垫安装良好不漏水则肯定阳极漏水,检查并处理维修。

2. 阳极是主要导电元件,工作环境比较恶劣,易污染,在拉弧过程中阴阳极处于短路状态,阳极喉口部易烧损氧化,阳极的污染和损坏影响电弧的稳定,因此在每次更换阴极头时进行维护和检修。
