电力二次屏柜施工要点

4.4.1.8屏柜安装
盘柜安装包括10kV配电柜，控制室的交流配电系统屏柜、直流系统屏柜、综合自动化与保护屏柜、以及其他一些辅助设备屏柜。

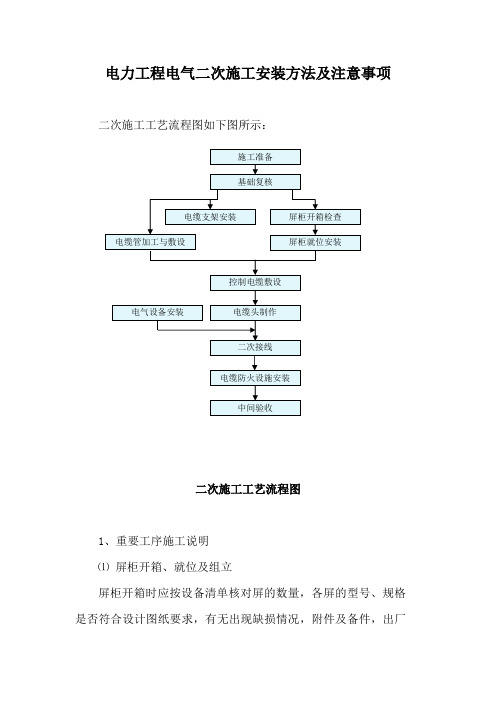

(1)盘柜安装作业流程
(2)盘柜安装施工要点
①盘(柜)安装
1）立盘时，可在基础槽钢上把盘调到大致合适位置，由每块盘的地脚螺栓处向基础槽钢上划出的位置再逐一钻眼改丝后，便可拧上地脚螺栓(暂不拧紧)；
2）控制盘找正、找平时，可先精确地调整第一块盘为标准将其它盘逐个调整。

调整顺序，可以从左到右，或从右到左也可先调中间一块，然后两边分开调整。

控制盘的水平调整，可用水平尺测量。

垂直情况的调整，可在盘顶放木棒(另一法：用带磁铁的吊锤)，沿盘向悬挂一线锤，测量盘面上下端与吊线的距离。

3）检查盘间螺丝应相互对正，扣上盘间螺栓(暂不拧紧)。

调整盘间螺栓(前后、上下、松紧)和垫铁厚度，使相邻盘面无参差不齐的现象。

相邻两盘的盘面可用钢板尺贴靠检查。

合适后，拧紧盘间螺栓，调整倾斜度，使之符合要求。

连接表盘用的螺栓、螺母、垫圈等应有防锈层(镀锌、镍或烧兰等)。

合意找正、找平后，可由首末两块盘边拉线、绳检查，全部盘面应在同一直线上(弧形布置除外)。

②盘(柜)接地
1）屏相关活动部件应用铜编织带与屏柜主体连接牢固；
2）安全接地将盘柜底部铜排(截面不小于100平毫米)与盘柜壳体直接连接，各盘柜接地铜排之间用铜导线首尾连接贯通后，与变电站共用接地网直接连接。

盘柜的设备外壳接地、控制电缆屏蔽外皮接地等均属安全接地，应接至该铜排上。

3）工作接地将盘柜底部铜排(截面不小于100平毫米)与屏柜壳体经绝缘子连接，各屏柜的接地铜排之间用绝缘铜导线连接贯通后，采用一点接地式与变电站共用接地网直接连接。

盘柜的电压N600回路接地、要求在接地的多组电路直接联系的CT回路接地、高频电缆在控制室处的屏蔽层接地、计算机系统的逻辑接地等均属工作接地，应接至该铜排上。

4.4.1.9电缆敷设
(1)电缆敷设作业流程
电缆数量种类繁多，敷设路径复杂，电缆敷设作业的进度直接影响调试工作的展开。

为保证电缆敷设作业工作合理有序，电缆排列整齐美观，标志正确齐全，
我们应重点控制。

(2)电缆敷设施工要点
①施工准备工作
1）核对电缆清册与设计图纸，如发现不符应与设计单位取得联系，取得书面确认，确保电缆清册无原则错误；
2）根据现场实际设备安装进度情况，确定敷设法、线盘架设位置、电缆敷设顺序及电缆走向。

②电缆敷设
1）必须有专人负责指挥，在整个电缆敷设作业中，合理安排人员，全面控制好施工进度、安全和质量；
2）电缆敷设作业时，要做好土建成品保护不应损坏电缆沟、电缆竖井等；
③电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合；
④电缆在电缆沟道、电缆夹层敷设时，自上而下的顺序为：电力电缆、控制电缆、通信电缆；
⑤电缆敷设时应排列整齐，不宜交叉；电缆弯曲半径适宜，但不能小于交联聚乙烯电力电缆多芯15D、单芯20D，控制电缆10D(其中D为电缆外径)；
⑥在电缆沟、电缆进出口洞、竖井、夹层处装设警示围栏，在每天收工前要对电缆沟、电缆进出口洞、竖井口盖好盖板；
⑦及时在电缆的始端、终端、拐弯处、夹层、竖井两端等地装设临时电缆牌。

(3)电缆整理、固定
①水平敷设的电缆，在电缆首末两端及转弯，电缆接头的两端处应加以固定；
②垂直敷设的电缆每个支架应固定；
③电缆桥架上每隔2m应固定。

(4)挂电缆标志牌
①为使电缆标志牌标志清晰、耐用，采用电脑烫印电缆牌；
②电缆标志牌应注明电缆编号、电缆型号、规格及起始地点；
③在电缆终端头、电缆接头、拐弯处、夹层、竖井的两端等地挂设电缆牌。

(5)电缆终端制作
①进行二次电缆开缆工作时应避免损伤电缆线芯外皮，如有损伤应更换；
②电缆绝缘层应可靠接地；
③电缆终端制作完成后，应及时清理现场，避免金属碎片进入微机保护装置。

(6)电缆封堵
①电缆进入电缆沟、竖井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口应密封；
②电缆封堵应密实可靠、美观，由电缆层上保护控制屏的电缆封堵，从电缆层向上望应不透光；
③电缆封堵材料均为阻燃材料，必须经过技术或产品鉴定，按设计要求和材料使用工艺编写施工措施。

(7)二次接线
①二次接线必须按图施工，接线正确，电缆芯线的端部应做标识，采用电脑烫印电缆套管，长度统一、字迹清晰、耐用；
②引入屏(柜)电缆应排列整齐，横平竖直、清晰、避免交叉，以便查线，备用芯留用适当余度。

电缆应固定牢固，不得使所接端子排受到机械应力；
③每个接线端子的每一侧接线宜为一根，不得超过两根，对于插线式端子，不同截面的两根导线不得接在同一端子上，对于螺栓连接的端子，应使用垫片和弹簧垫圈，若经旋拧丝扣滑扣，应及时更换；
④为保证导线无损伤，配线时宜使用与导线规格相对应的剥线钳剥导线的绝缘，螺丝连接时导线向应与螺丝旋进向一致；
⑤屏蔽电缆应按规程要求接地；
⑥接线完毕后应按图纸校对正确后再交付调试。

4.4.1.10调试
(1)二次系统调试作业流程
(2)二次系统调试案施工要点
①保护调试及回路检查
1）保护装置调试：应根据预先制定的试验表格对试验对象进行试验，如试验对象有特殊功能的，应在试验记录中详细说明；调试人员应认真阅读厂家资料并审查设计图纸，了解交接试验对象的功能以及设计要求，对试验对象的所有功能和设计要求都必须进行试验，不得漏项；在进行试验的过程中，如需临时拆线的，在拆线前应作好记录，工作完成后应立即将已拆除的线接回原先的位置，并由工作负责人检查无误后可结束工作。

2）整组传动试验：检查有关跳合闸回路、防跳回路、重合闸回路及压力闭
锁回路动作的正确性，检查各套保护在直流电源正常及异常状态下是否存在寄生回路，检验有配合要求的各保护组件是否满足配合要求；对于试验对象具有轮跳功能的，应模拟所有轮次的动作，并让每一轮次都具有实际带开关传动的机会；在进行主变本体保护传动时，需登上主变本体进行，此工作必须由两人进行，一人监护一人操作；在进行开关传动的过程中，同时应进行出口压板的校验工作，确认压板名称与其实际功能必须一一对应。

3）正式定值单检验：在试验设备投运前，应要求相关部门提供设备正式定值单，调试人员应将定值单输入试验对象，并按照定值单要求重新对试验对象进行逻辑校验和开关传动试验；对于定值单或正式定值调试过程中发现的问题，应立即书面通知定值整定单位，并要求确认；正式定值校验正确后，用打印机将装置定值打出，交定值单执行人、运行单位双代表签名，作为定值执行回执存档。

4）CT二次回路检查：试验前，必须先对试验设备采取可靠接地措施，特别是与一次设备直接接触的试验设备，工作负责人需检查接地正确后可开始工作；应根据预先制定的电流互感器试验表格，对CT的变比、极性以及伏安特性进行试验，并记录相关数据；在进行CT一次升流的试验中，应同时检查CT二次回路的正确性，在各CT二次绕组所经过的装置处，检查装置采样或表计显示是否正确，二次电流回路相序是否正确；根据继保调试规程要求，检查CT二次回路接地点是否正确，是否存在同一绕组两点接地的现象。

5）PT二次回路检查：在进行PT二次回路检查工作前，工作负责人必须确认作为实验对象的PT二次回路在PT接线盒与PT本身的连接已断开，并且相关二次回路上无人进行工作；在整个试验的过程中，被试的PT处必须有专人看护并采取相应措施，避免试验电压升至一次设备处；用继保试验仪在站继保室的公
共屏柜对相应PT二次回路施加不同的二次电压，通过在需要PT二次电压的各二次设备屏柜及PT接线盒处查看或测量电压值来检查PT二次回路的正确性，具体步骤按试验表格进行；在对PT二次回路进行检查的过程中，特别注意检查PT二次回路的短路、接地、不同PT二次回路的并接、电压相序以及与设计图纸有出入的问题。

6）带负荷测试：对CT的所有二次绕组进行，进入运行中设备的二次绕组在运行中屏柜中测量，备用的二次绕组在开关端子箱测量，以确保所有CT二次绕组均不开路；原则上取同电压等级的母线二次电压Uab为基准，同时注意钳型电流表的向；测量六角图的过程中，不得用力拉扯电缆线芯，避免造成CT二次回路开路；测量六角图结束后，以实际负荷为基准，检验电压、电流互感器变比的正确性。

②远动调试及回路检查
1）与监控系统核对遥测量、遥信信号、保护报文；核对信号时应在信号源头模拟，同时检查测控装置的开入量、监控系统的图符反应、信号遥信变位和SOE等信息的正确性；在监控后台进行遥控时，需要进行就地闭锁、投退出口压板等相关闭锁性测试，同时需有一人在现场监视设备实际出口情况。

2）根据主站运行部门下达的信号转发表，与各主站联调遥测、遥信和遥控信号。

并注意在修改远动总控转发数据库前，最少提前3日向各级调度申请。
