实训一非屏蔽双绞线的制作与测试
非屏蔽双绞线的制作
实验名称:非屏蔽双绞线的制作一、实验目的：1、掌握非屏蔽双绞线与RJ45接口的连接方式；2、了解A线序（T568A）与B线序（T568B）的标准排线顺序；3、掌握非屏蔽双绞线其直通线与交叉线的制作方法；4、掌握线缆的测试。
二、实验内容：1、在非屏蔽双绞线上压制RJ-45接头2、制作非屏蔽双绞线的直通线与交叉线，并测试连通性；三、实验环境：水晶头、100Base TX双绞线、网线钳、网线测试仪。
四、相关基本知识：1、网络传输介质有双绞线、同轴电缆、光纤；无线传输介质有红外线、无线电波、光波等；2、非屏蔽双绞线的分类：（按电器性能分）一类、二类、三类、四类、五类、超五类、六类双绞线等；3、A、B两种线的线序：4、传输媒体的选择：取决于网络拓扑的结构、实际需要的通信容量、可靠性要求，以及能承受的价格范围。
五、实验步骤：1、先截取一定长度的双绞线，用剥线钳将两头保护胶层去掉，应注意裸线长度大致为15mm；2、理线。
将四对双绞线按照“橙白-橙-绿白-蓝-蓝白-绿-棕白-棕”的顺序从左至右依次理好，将线尽量理直，并将线头剪齐；3、压线。
再次检查线序是否正确，线头是否整齐，将线插入水晶头中后，用网线钳将水晶头压紧；4、重复以后步骤制作另一端；5、两端都做好后，便可进行测试，插入测试仪的插孔，若测试仪面板上绿灯顺序亮起，表示该线缆制作成功；有某个绿灯始终不亮，表示有某一线对没导通，说明接线有问题。
六、实验结果总结：1、网线制作应注意先正确排序，然后将线压齐，并平整线头；2、另外要注意双绞线和直通线的制作方法，熟知A、B线序；3、还有测线仪的使用方法，应注意双绞线和直通线的测试方法不同。
RJ-45双绞线的制作和测试实验报告
RJ－45双绞线的制作和测试实验报告1.实验名称：RJ－45双绞线的制作和测试。
2.实验内容：制作符合EIA/TIA 568B标准的具有RJ-45接头的双绞线3.实验目的：掌握符合EIA/TIA 568B标准的具有RJ-45接头的双绞线的制作和测试方法4.实验内容：每2人一组，剪取适当长度的双绞线进行实验，做出一条直连网线。
5.实验原理：1、双绞线非屏蔽双绞线（Unshielded Twisted Pair，UTP）是在塑料绝缘外皮里面包裹着8根信号线，它们每2根为一对相互缠绕，总共形成4对，双绞线也因此得名。
双绞线互相缠绕的目的，就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰，并减少来自外界的干扰。
2、RJ－45连接器制作网线所需要的RJ - 45连接器（俗称水晶头）前端有8个凹槽，简称8P（Position，位置）。
凹槽内的金属接点共有8个，简称8C（Contact，触点），所以RJ - 45也被叫做8PSC，特别需要注意的是RJ - 45水晶头引脚序号，当金属片面对我们时从左至右引脚序号是1～8，序号对于网络连线非常重要，不能颠倒。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
对RJ - 45接线方式规定如下：(1) 1、2用于发送，3、6用于接收，4、5、7、8是双向线。
(2) 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
3、双绞线连接水晶头：按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直通线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（不同设备的连接，如主机和集线器）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（相同设备的连接，如集线器和交换机）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
实验1双绞线制作与测试
四、实验步骤 1. 自动测试
① 开机前准备。 ② 测试仪开机。 ③ 选择测试标准。 ④ 选择显示和报告的语言。 ⑤ 自动测试。 ⑥ 结果显示。 ⑦ 结果查看和存储。
第十九页，共20页。
2. 单项测试。
主机旋钮至“Single Test”，使用导航键选择 功能。
3. 数据存储。 4. 测试报告形成。
1.4 100Base-T 双绞线的线序
线序标准：
568A 白绿、绿、白橙、兰、白兰、橙、白棕、棕 568B 白橙、橙、白绿、兰、白兰、绿、白棕、棕
线缆种类
交叉线 相同设备类型接口使用交叉线 直连线 不同设备类型接口使用直连线
智能MDI/MDIX
不需知道电缆的类型（普通、交叉）
可直接连接交换机、集线器或NIC设备
• 制作步骤：共有四步，可以简单归纳为四个字： “剥”，“理”，“插”，“压”
第十一，共20页。
步骤一 剥线
• 剥线的长度为20mm～30mm，不宜太长或
太短
第十二页，共20页。
步骤二 理线（剪齐）
• 按顺序整理平，遵守规则，否则不能正常 通信；理平后剪齐，留下大约14mm
第十三页，共20页。
一、实验目的： • 了解双绞线的制作标准；掌握双绞线的制作
过程及应用。 二、实验内容： • 以100Mb/s的EIA/TIA568B作为标准规格，
制作100Base－T或10Base－T网络中计算 机与计算机之间的连接双绞线。 三、实验环境： • 双绞线、水晶头若干，压线钳若干，通断 议一个。
第一页，共20页。
1 认识双绞线
1.1 双绞线的结构
第二页，共20页。
1.2 双绞线的分类
双绞线电缆 屏蔽双绞线电缆（STP） （是否屏蔽） 非屏蔽双绞线电缆（UTP）
实验1：双绞线的制作与测试
实验1：双绞线的制作与测试第一篇：实验1：双绞线的制作与测试计算机网络技术实验指导书实验一双绞线的制作与测试一、实验目的1、了解构建计算机网络的硬件设备及软件环境。
2、了解非屏蔽双绞线制作的相关标准。
3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。
4、掌握网线线缆测试仪的使用。
二、实验设备1、RJ45压线钳2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪2套三、实验原理1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。
2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输2把图1-1 双绞线内部构造中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
计算机网络技术实验指导书3、RJ-45接头：即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
如图1-2所示。
4、双绞线的布线标准（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A类和B类标准，工程上使用较多的为B类标准制作连接线、插座、配线架。
线对和针序号的对应关系为：ANSI/TIA/EIA 568-A：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；图1-3 布线标准图1-2 水晶头ANSI/TIA/EIA 568-B：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；6、网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。

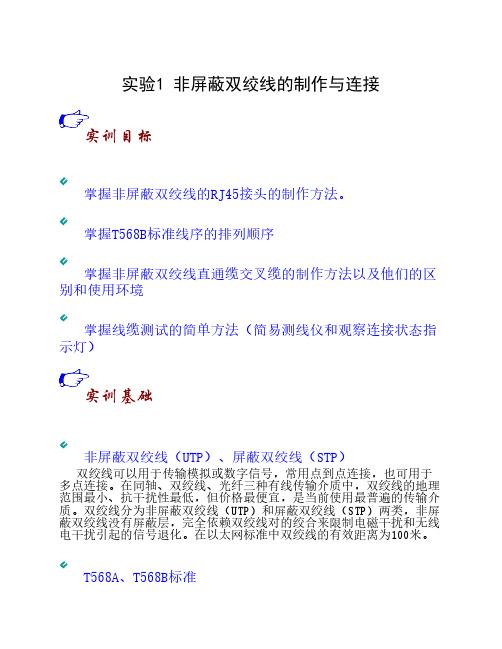

实验1 非屏蔽双绞线的制作与连接
实验1 非屏蔽双绞线的制作与连接实训目标掌握非屏蔽双绞线的RJ45接头的制作方法。
掌握T568B标准线序的排列顺序掌握非屏蔽双绞线直通缆交叉缆的制作方法以及他们的区别和使用环境掌握线缆测试的简单方法（简易测线仪和观察连接状态指示灯）实训基础 非屏蔽双绞线（UTP）、屏蔽双绞线（STP）双绞线可以用于传输模拟或数字信号，常用点到点连接，也可用于多点连接。
在同轴、双绞线、光纤三种有线传输介质中，双绞线的地理范围最小、抗干扰性最低，但价格最便宜，是当前使用最普遍的传输介质。
双绞线分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两类，非屏蔽双绞线没有屏蔽层，完全依赖双绞线对的绞合来限制电磁干扰和无线电干扰引起的信号退化。
在以太网标准中双绞线的有效距离为100米。
T568A、T568B标准要使双绞线能够与网卡、HUB、交换机、路由器等网络设备互连，还需要制作RJ-45接头（俗称水晶头）。
RJ-45接头在制作时必须符合美国电子工业协会EIA/TIA标准。
T568A和T568B的接线标准如图1-1所示。
图1-1 T568A、T568B标准UTP线序直通缆的线序如图1-2所示，交叉电缆的线序如图1-3所示，这两种连接方式的线序和使用场合如表1所示。
图1-2 直通电缆的线序图1-3 交叉电缆的线序表1 直通缆、交叉缆的排列线序和使用场合直通缆 T568B -- T568B 或T568A -- T568A 在异种设备之间，如：计算机－集线器计算机－交换机路由器－集线器路由器－交换机交叉缆 T568B ---- T568A 在同种设备之间，如：计算机－计算机路由器－路由器集线器－集线器交换机－交换机 网络设备和网络适配器的连接状态灯的表示方法实训环境双绞线、压线钳、简易测线仪RJ45接头（俗称为水晶头）一台配有以太网卡的计算机和一个集线器实训任务在非屏蔽双绞线上压制RJ45接头 RJ-45接线：接线的标准有EIA／TIA T568A和EIA／TIA T568B。
实验一 双绞线的制作和测试
实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。
双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是超五类线，目前已有六类以上的。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。
凹槽内的金属触点共有８个。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。
一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
实训1.1 动手制作双绞线实训报告
（2）最少四个个RG-45水晶头（若出现连接错误可能还需要更多水晶头）
（3）一个RG-45压线钳
（4）一部以太网测线器
实训内容、方法与步骤（流程）：
实训内容：制作并测试直通线
步骤：
步骤一：准备非屏蔽双绞线（剪）
使用网线钳的剪线刀口剪取0.6米左右的非屏蔽双绞线两根。
步骤二：取出双绞线外皮（剥）
将双绞线一端伸入网线钳剥线刀口，使线端与刀口之间的距离介于1.5-2.0厘米之间，然后适度捏紧网线钳同时的慢慢旋转一圈，让刀口划开双绞的保护胶皮，松开网线钳，取出双绞线用手将划开的外皮旋转剥掉，露出双绞线内部的8根导线。
实训报告
课程名称：计算机网络基础
实训项目：动手制作双绞线
班级：09图形图像制作
******
同组人员：
******
2010年3月17日
实训目的：
制作并测试直通和交叉非屏蔽双绞线
实训任务及要求：
制作并测试直通线缆
实训设备、工具及耗材：
（1）两根长度为0.6至0.9米（2至3英寸）的5类或5e类非屏蔽双绞线
步骤五：压制水晶头（压）
确认所有的导线都到位后，将水晶头放入网线钳的夹槽中，用力捏几下网线钳，压紧线头即可。
压紧后，水晶头的8只金属脚便会压入8根导线中，与导线中的铜线接触，水晶头尾部的V型卡子会被压下，将双绞线卡住固定。
步骤六：按照同样的方法制作ห้องสมุดไป่ตู้绞线的另一端。
步骤七：直通双绞线测试
使用网线测线仪测试双绞线是否连通，将双绞线的两端插入测线仪的接口，打开开关，如果双绞线两端的测线器8个LED同时一一对应发光，则表示线路正常。
步骤三：梳理双绞线（（理）
将双绞线露出的8根导线解开胶合，整理平行，按照T568B的线序排列整齐，并将导线用手捋直，然后使用网线钳的剪线刀口将线头前端一次性剪齐，留下的线头长度为1.5厘米。
实训项目一 非屏蔽双绞线的制作与测试
实训项目一非屏蔽双绞线的制作与测试一、实训目的1．通过制作网线，让学生对网络传输介质有直观的认识。
2．学会制作五类双绞线的直通线和交叉线。
二、实训环境双绞线，RJ45水晶头；双绞线压线钳、电缆测试仪、斜口钳（剪线钳）三、实训内容1．学习网线连接的原则。
2．实际动手制作二条10/100M 五类双绞线的直通线和交叉线。
3．用电缆测试仪测试所做的网线是否合格。
四、实训步骤1. 用剥线钳剥去双绞线外皮。
(注意不要太用力,使里面的8条双绞线的铜芯都露出来了)。
2. 将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。
3. 将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置.左一：橙左二：绿左三：蓝左四：棕。
4. 小心地分离每一对线，因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕，常见的错误接法是将绿色线放到第4只脚的位置.5. 将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准。
最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推.6. 确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头.7. 制作另一端的RJ－45接头：若制作直通线：一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕若制作交叉线，另一端RJ－45接头接线顺序需要变化。
完成后的连接线两端的RJ－45接头颜色顺序并不一样。
以下列出两个颜色顺序的对比：一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 568B另一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 568A 8．测试: 用测线仪测试一条双绞线通不通.（1）直通线的测试：检查主模块与另一模块的八个指示灯是否按1—1 、2—2 、3—3 、4 —4 、5 —5 、6 —6 、7 —7 、8—8 顺序轮流发光。
实验一 双绞线的制作与测试
实验一双绞线的制作与测试1.实验目的掌握直通型与交叉型双绞线的制作与测试过程。
DTE （数据终端设备）类设备：PC、路由器、交换机uplink口、HUB级联口DCE （数据电路端设备）类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
2.实验设备a)超5类非屏蔽双绞线（UTP）两根。
b)RJ－45连接器（水晶头）4个。
c)压线钳一把。
d)网络电缆测试仪一只。
3.实验步骤（1）两个学生一组，按照EIA/TIA568B的标准，制作一段直通线。
再制作一段交叉线，其中一端线序为EIA/TIA568A另一端线序为EIA/TIA568B。
EIA/TIA568A、568B标准如下图所示：EIA/TIA568A：（白绿-1，绿-2，白蓝-3，橙-4，白橙-5，蓝-6，棕白-7，棕-8）EIA/TIA568B：（白橙-1，橙-2，白绿-3，蓝-4，白蓝-5，绿-6，白棕-7，棕-8）RJ-45接头与电缆终端连接线对排列顺序（2）利用剪线钳剪下所需要的双绞线长度，用双绞线剥线器将双绞线的外皮除去2－3cm。
（3）按下图所示进行拨线操作，并按EIA/TIA568B或EIA/TIA568B的标准排好线序。
（4）将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，再将双绞线的每一根线依序放入RJ－45接头的引脚内，确保八条导线顶端应插入线槽顶端。
如下图所示：（5）使用仪器测试网线的电气性能打开测线仪电源，将网线插头分别插入主测试器和远程测试器，对于直通线，主机指示灯从1-8逐个顺序闪亮，如果网线合格，远程测试器也应在该按1-8的顺序依次闪亮。
对于交叉线，如果制作合格，则测试器的显示如下：主测试器不变：1-2-3-4-5-6-7-8远程测试端为：3-6-1-4-5-2-7-8。
实训报告双绞线制作
图12-9 双绞线的四对线排列与完成后的水晶头力图示
3、实验内容
（2）制作交叉线
1) 按照制作直连线中的步骤1)～7)制作线缆的一端。 2) 用剥线工具在线缆的另一端剥出一定长度的线缆。 3) 用手将4对绞在一起的线缆按绿白、绿、橙白、橙、蓝白、蓝、棕白、棕的顺 序拆分开来并小心地拉直。注意切不可用力过大，以免扯断线缆。 4) 按“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”的顺序调整线缆的颜色顺 序，也就是交换橙线与蓝线的位置。 5) 将线缆整平直并剪齐，确保平直线缆的最大长度不超过1.5cm。 6) 将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的把子朝下，并保持线 缆的颜色顺序不变。 7) 检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的末端已位于RJ-45插头 的顶端。 8) 确认无误后，用压线工具用力压制RJ-45插头，以使RJ-45插头内部的金属薄 片能穿破线缆的绝缘层，直至完成交叉线的制作。 9) 用网线测试仪检查自己所制作完成的网线，确认其达到交叉线线缆的合格要 求，否则按测试仪提示重新制作交叉线。
3、实验内容
（3）用UTP线缆连接设备 实验室提供以下一些组网设备：PC机、集线器、交换机， 请以3～5人为一个小组将前面所制作的线缆用于网络环 境的设备连接中。请注意根据互连设备的类型及具体的 连接方式选择合适的线缆，并注意小组成员间的协同工 作。一般同类设备用交叉线，如PC-PC、交换机-交换机， PC与其它设备相连时用直连线。
4、实验小结
1) 双绞线中的线缆为何要成对地绞在一起，其作用是什 么?在实验过程中，为什么把线缆整平直的最大长度不超 过1.5cm? 2) 在Hub与Hub的连接中，通常有两种类型的网线可供 选择。请问当Hub有级联口和没有级联口的两种情况下， 你分别选择哪一种类型的网线进行H1、实验目的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训一非屏蔽双绞线的测试
一、实训目的
通过本次实训，让学生掌握线缆测试的简单方法，学会使用简易测线仪，了解连接状态指示灯的含义。
二、知识要点
1．直通线和交叉线的正确选择方法
线型用途
直通线计算机与集线器
集线器（普通口）与集线器（Uplink口）
集线器（Uplink口）与交换机
交换机与路由器
交叉线计算机与计算机
集线器（普通口）与集线器（普通口）
集线器（Uplink口）与集线器（Uplink口）
集线器（普通口）与交换机
交换机与交换机，路由器与路由器
2．双绞线测试仪
通常双绞线测试仪一组有两个：其中一个为信号发射器，另一个为信号接受器。
双方各有8个发光二极管以及相应RJ－45插槽。
把制作好的带RJ－45连接头的双绞线插入双绞线测试仪，观察两边8个发光二极管的发光次序及亮暗可判断双绞线连接是否正确。
三、实训任务
1．掌握交叉双绞线的测试过程。
2．掌握直通双绞线的测试过程。
四、实训环境
1. 简易测线仪。
2. 非屏蔽双绞线（3类、5类均可）。
五、实训准备
保证每位学生拥有一根在实训2-1中制作完成的双绞线，4~5人拥有一把压线钳和一个简易测线仪。
六、实训课时
1课时
七、实训内容
1．掌握交叉双绞线的测试过程
步骤1．将做好的双绞线两端的RJ－45头分别插入测试仪两端，打开测试仪检测直通线制作是否正确。
将测线仪上的发光二极管的闪烁情况记录在下表。
（亮：打?；暗：打?）如果发现有不通情况，必须检查连接状况，直至全部接通。
线型交叉线
信号发射器中发光二极管状态灯1 灯2 灯3 灯4灯5灯6灯7灯8
信号接受器中发光二极管状态灯灯灯灯灯灯灯灯
2．掌握直通双绞线的测试过程
步骤2．将做好的双绞线两端的RJ－45头分别插入测试仪两端，打开测试仪检测直通线制作是否正确。
将测线仪上的发光二极管的闪烁情况记录在下表。
（亮：打?；暗：打?）如果发现有不通情况，必须检查连接状况，直至全部接通。
线型直通线
信号发射器中发光二极管状态灯1 灯2 灯3 灯4 灯5 灯6 灯7 灯8
信号接受器中发光二极管状态灯
1 灯
2 灯
3 灯
4 灯
5 灯
6 灯
7 灯8
八、实训思考题
1．直通线和交叉线的区别？
2．何时使用直通线？何时使用交叉线？
九、实训报告的要求
1. 根据实训任务和内容，完成实训报告。
并在规定的期限内，将报告交实训指导老师。
2. 每人要保管好自己做好的直通双绞线，实训3-1，3-2将要用到此线。
实训报告
实训名称：__________________________________ 成绩：___________
专业班级：________ 姓名：__________ 学号：_____________ 邮箱地址：_____________ 实训日期：年月日实训报告日期：年月日实训指导老师：_________________
一、实训目的
二、实训环境
三、实训知识要点
四、实训任务（根据每个实训规定的具体任务，写出完成的过程）
《双绞线制作与应用》教案
微机教研组陈文一
一、教材分析
教学内容：双绞线的制作和应用是计算机网络中最基本，也是最重要的内容之一，是网络实践及网络组建的重要内容。
教学重点：本节课的重点是认识非屏蔽双绞线的基本结构，以及直连线的制作方法。
教学难点：本课的难点是双绞线的制作过程。
教学目标：通过对双绞线的认识学习，牢记双绞线制作标准T568A和T568B的线序。
在此基础上制作直连线和交叉线，能利用所学知识对直连线和交叉线的使用场合进行辨别。
另外，通过学习双绞线的制作培养学生学习计算机网络知识的兴趣。
二、教学流程
导入
双绞线作为一种常用的传输介质，在计算机网络结构中被广泛应用，我们以后在工作和日常生活中也会常常用到。
今天，我们就来认识一下双绞线。
第一步：认识双绞线
（1）外观
利用图片展示各种类型的双绞线。
实物展示：一根普通的五类双绞线。
（我们看到了双绞线的外观，一定很想见识一下双绞线的里面是什么样的吧？）
（2）内在
A.展示两张图片（屏蔽双绞线和非屏蔽双绞线），利用图片说明屏蔽双绞线（STP）和非屏蔽双绞线(UTP)
的区别，屏蔽双绞线电缆的外面由一层金属材料包裹，以减小幅射，防止信息被窃听。
（我们今天讲的主要是非屏蔽的双绞线）（用RJ－45压线工具剥离双绞线的外皮）
B.双绞线为什么是相互绞缠在一起的？
答：将两根具有绝缘保护层的铜导线按一定密度互相绞缠在一起形成一个线对，可降低信号的干扰程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
C.认识双绞线的8种颜色，对各种颜色进行辨别。
（刚才我们从双绞线的外观到内在对非屏蔽双绞线进行了初步的认识，下面我们再来看看双绞线在各个场合的应用情况）
第二步：双绞线的应用
双绞线在现代的网络结构中，正在被广泛的应用，如：办公室、机房、家庭等,被使用时大致如图展示：
交换机（或集线器）普通端口-------------计算机（终端）网卡
在这种结构中，使用的传输介质一般是双绞线，这类双绞线我们称为直连线。
另一种双绞线的特殊用途：
计算机网卡（终端）-------------计算机网卡（终端）
这种结构中，是在缺少网络互联设备的情况下，计算机与计算机直接相连，使用的双绞线我们称为交叉线。
（因为双绞线正在被广泛的使用，所以我们要掌握好双绞线的制作方法，下面我们就来讲述双绞线中直连线和交叉线的制作方法。
）
第三步：双绞线的制作
要使双绞线能够与网卡、Hub、交换机等设备相连，还需要RJ－45接头，又称水晶头。
（图片显示）（注意RJ－45接头方向）
在双绞线的制作过程中要符合国际标准，双绞线的制作标准有T568A和T568B两种，对线序规定如下：
线序标准
引针号 1 2 3 4 5 6 7 8
T568A 白/绿绿白/橙蓝白/蓝橙白/棕棕
T568B 白/橙橙白/绿蓝白/蓝绿白/棕棕
首先，我们先来制作最常用的直连线。
直连线一般使用T568B标准制作连接线，即双绞线的两端都采用T568B线序。
（演示制作过程）
边演示边讲解制作过程及注意点：（重点）
（1）用剥线钳剥去双绞线端头的外皮。
（注意内芯的绝缘层不要剥除）
（2）按照T568B的线序标准对双绞线进行排序。
（注意线要拉直，线序正确）
（3）用RJ－45压线工具将排完序的双绞线一次性剪断，控制在12mm以内。
（4）将双绞线插入水晶头中，用劲往里推。
（注意RJ－45接头方向，线要插到底）。
