【课程思政案例】广域网互联技术：OSPF-路由协议的配置--树立正确的三观
实训四：OSPF路由协议配置.
配置过程
• 路由器R3 • 二、配置OSPF路由协议 • Router ospf 1 • network 192.168.4.0 0.0.0.255 area 0 • network 192.168.2.0 0.0.0.255 area 0
验证配置的正确性
• 要对配置的正确性进行验证，最好的方法 就是使用
实训 OSPF路由协议配置
实训目的
• 1、掌握路由器的OSPF单域配置 • 2、掌握三层交换机的OSPF单域配置
创建OSPF进程
• 创建一个OSPF路由进程
– Router(config)#router ospf 100
• 定义关联的IP地址范围
– Router(config-router)#network 192.168.0.0 0.0.255.255 area 0
配置过程
• 路由器R2 • 二、配置OSPF路由协议 • Router ospf 1 • network 192.168.3.0 0.0.0.255 area 0 • network 192.168.2.0 0.0.0.255 area 0
配置过程
• 路由器R3 • 一、配置接口的相关参数 • En • Config ter • Int f 0/0 • ip add 192.168.4.1 255.255.255.0 • no shutdown • Int f 0/1 • ip add 192.168.2.3 255.255.255.0 • no shutdown
实例
F0/1：192.168.2.1 F0/0：192.168.1.1 R1
F0/1：192.168.2.2 F0/0：192.168.3.1
R2
F0/1：192.168.2.3 R3

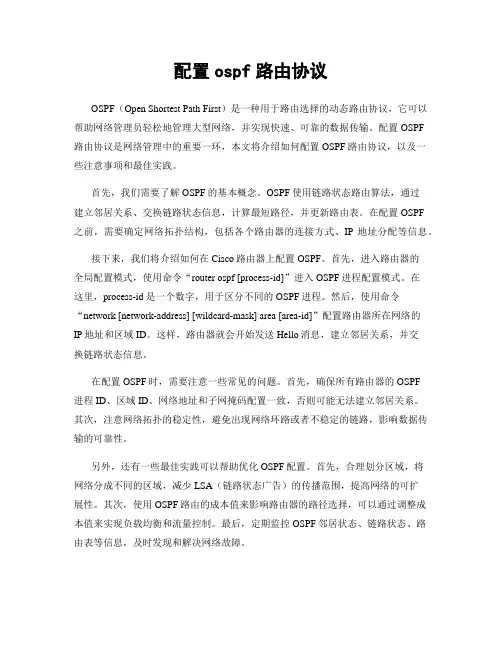

配置ospf路由协议
配置ospf路由协议OSPF（Open Shortest Path First）是一种用于路由选择的动态路由协议，它可以帮助网络管理员轻松地管理大型网络，并实现快速、可靠的数据传输。
配置OSPF路由协议是网络管理中的重要一环，本文将介绍如何配置OSPF路由协议，以及一些注意事项和最佳实践。
首先，我们需要了解OSPF的基本概念。
OSPF使用链路状态路由算法，通过建立邻居关系、交换链路状态信息，计算最短路径，并更新路由表。
在配置OSPF之前，需要确定网络拓扑结构，包括各个路由器的连接方式、IP地址分配等信息。
接下来，我们将介绍如何在Cisco路由器上配置OSPF。
首先，进入路由器的全局配置模式，使用命令“router ospf [process-id]”进入OSPF进程配置模式。
在这里，process-id是一个数字，用于区分不同的OSPF进程。
然后，使用命令“network [network-address] [wildcard-mask] area [area-id]”配置路由器所在网络的IP地址和区域ID。
这样，路由器就会开始发送Hello消息，建立邻居关系，并交换链路状态信息。
在配置OSPF时，需要注意一些常见的问题。
首先，确保所有路由器的OSPF进程ID、区域ID、网络地址和子网掩码配置一致，否则可能无法建立邻居关系。
其次，注意网络拓扑的稳定性，避免出现网络环路或者不稳定的链路，影响数据传输的可靠性。
另外，还有一些最佳实践可以帮助优化OSPF配置。
首先，合理划分区域，将网络分成不同的区域，减少LSA（链路状态广告）的传播范围，提高网络的可扩展性。
其次，使用OSPF路由的成本值来影响路由器的路径选择，可以通过调整成本值来实现负载均衡和流量控制。
最后，定期监控OSPF邻居状态、链路状态、路由表等信息，及时发现和解决网络故障。
总之，配置OSPF路由协议是网络管理中的重要工作，通过合理的配置和管理，可以实现网络的高效、可靠运行。
OSPF协议原理与配置详解
快速响应： 如果DR 由于某种故障而失效，这时必须重新选举DR，并与之同步。这需要较长的时间，在这段时间内，路由计算是不正确的。为了能够缩短这个过程，OSPF提出了BDR（Backup Designated Router）的概念。 BDR 实际上是对DR 的一个备份，在选举DR 的同时也选举出BDR，BDR 也和本网段内的所有路由器建立邻接关系并交换路由信息。当DR 失效后，BDR 会立即成为DR，由于不需要重新选举，并且邻接关系事先已建立，所以这个过程是非常短暂的。 当然这时还需要重新选举出一个新的BDR，虽然一样需要较长的时间，但并不会影响路由计算。
OSPF和RIP的比较（1）
向本自治系统中所有路由器发送信息。这里使用的方法是洪泛法（flooding），这样，最终整个区域中所有的路由器都得到了这个信息的一个副本。而RIP协议是仅仅向自己相邻的几个路由器发送信息。 发送的信息就是与本路由器相邻的所有路由器的链路状态，这是路由器所知道的部分信息。链路状态就是说明本路由器都和哪些路由器相邻，以及该链路的“度量”。OSPF将这个“度量”用来表示费用、距离、时延、带宽等等。而RIP协议发送的信息是：“到所有网络的距离和下一跳路由器”。
OSPF和RIP的比较（2）
只有当链路状态发生变化时，路由器才用洪泛法向所有路由器发送此信息。而RIP不管网络拓扑有无发生变化，路由器之间都要定期交换路由器表的信息。
基本的OSPF协议
Router ID：一个32bit的无符号整数，是一台路由器的唯一标识，在整个自治系统内惟一。一般是手工配置。 有些厂家路由器支持自动从当前所有接口的IP地址自动选举一个IP地址作为ROUTER ID. OSPF报文直接封装在IP报文中传输。IP头部中协议号为89。 。

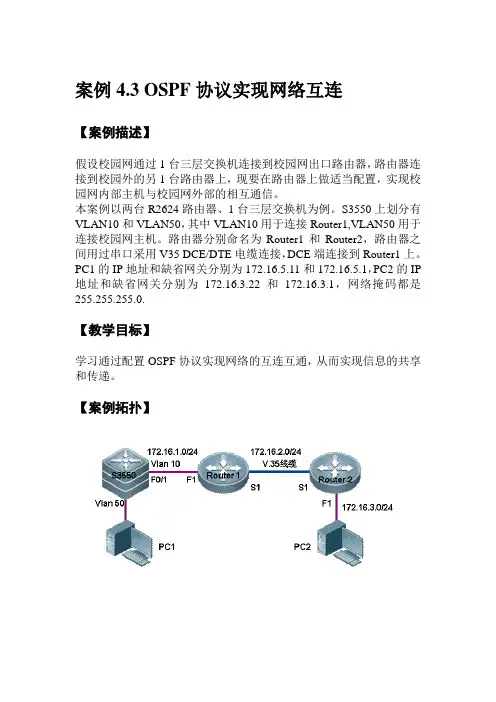

4.3配置OSPF协议实现区域网连通
案例4.3 OSPF协议实现网络互连【案例描述】假设校园网通过1台三层交换机连接到校园网出口路由器，路由器连接到校园外的另1台路由器上，现要在路由器上做适当配置，实现校园网内部主机与校园网外部的相互通信。
本案例以两台R2624路由器、1台三层交换机为例。
S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接Router1,VLAN50用于连接校园网主机。
路由器分别命名为Router1和Router2，路由器之间用过串口采用V35 DCE/DTE电缆连接，DCE端连接到Router1上。
PC1的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC2的IP 地址和缺省网关分别为172.16.3.22和172.16.3.1，网络掩码都是255.255.255.0.【教学目标】学习通过配置OSPF协议实现网络的互连互通，从而实现信息的共享和传递。
【案例拓扑】【案例实施】步骤1 基本配置三层交换机的基本配置S3550(config)#VLan 10S3550(config-vlan)#exitS3550(config)#Vlan 50S3550(config-vlan)#exitS3550(config)#interface fastEthernet 0/1S3550(config-if)#switchport access vlan 10S3550(config-if)#exitS3550(config)#interface fastEthernet 0/5S3550(config-if)#switchport access vlan 50S3550(config-if)#exitS3550(config)#interface vlan 10S3550(config-if)#ip address 172.16.1.2 255.255.255.0S3550(config-if)#no shutdownS3550(config-if)#exitS3550(config)#interface vlan 50S3550(config-if)#ip address 172.16.5.1 255.255.255.0S3550(config-if)#no shutdownS3550(config-if)#exit验证测试S3550#show vlanVLAN Name Status Ports---- -------------------------------- --------- ----------------------------1 default active Fa0/2 ,Fa0/3 ,Fa0/4 ,Fa0/6Fa0/7 ,Fa0/8 ,Fa0/9 ,Fa0/10Fa0/11,Fa0/12,Fa0/13,Fa0/14Fa0/15,Fa0/16,Fa0/17,Fa0/18Fa0/19,Fa0/20,Fa0/21,Fa0/22Fa0/23,Fa0/24,Gi1/110 VLAN0010 active Fa0/150 VLAN0050 active Fa0/5S3550#show ip interfaceInterface : VL10Description : Vlan 10OperStatus : downManagementStatus : EnabledPrimary Internet address: 172.16.1.2/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8b8.2817Interface : VL50Description : Vlan 50OperStatus : downManagementStatus : EnabledPrimary Internet address: 172.16.5.1/24Broadcast address : 255.255.255.255PhysAddress : 00d0.f8b8.2818路由器基本配置router1(config)#interface fastEthernet 0router1(config-if)#ip address 172.16.1.1 255.255.255.0router1(config-if)#no shutdownrouter1(config-if)#exitrouter1(config)#interface serial 0router1(config-if)#ip address 172.16.2.1 255.255.255.0router1(config-if)#no shutdownrouter2(config)#interface serial 0router2(config-if)#ip address 172.16.2.2 255.255.255.0router2(config-if)#no shutdownrouter2(config-if)#clock rate 64000router2(config-if)#exitrouter2(config)#interface fastEthernet 0router2(config-if)#ip address 172.16.3.1 255.255.255.0router2(config-if)#no shutdownrouter2(config-if)#exit验证测试:验证接口的配置和状态router1#show ip interface briefInterface IP-Address OK? Method Status Protocol FastEthernet0 172.16.1.1 YES manual up upFastEthernet1 unassigned YES unset administratively down downFastEthernet2 unassigned YES unset administratively down downFastEthernet3 unassigned YES unset administratively down downSerial0 172.16.2.1 YES manual up up Serial1 unassigned YES unset administratively down downSerial2 unassigned YES unset administratively down downSerial3 unassigned YES unset administratively down downrouter2#show ip interface briefInterface IP-Address OK? Method Status Protocol FastEthernet0 172.16.3.1 YES manual up upFastEthernet1 unassigned YES unset administratively down downFastEthernet2 unassigned YES unset administratively down downFastEthernet3 unassigned YES unset administratively down downSerial0 172.16.2.2 YES manual up up Serial1 unassigned YES unset administratively down down步骤2 配置OSPF1. S3550配置OSPF协议S3550(config)#router ospf !开启OSPF进程S3550(config-router)#network 172.16.5.0 0.0.0.255 area 0!申明直连网段,并分配区域号.S3550(config-router)#network 172.16.1.0 0.0.0.255 area 0S3550(config-router)#end2. router1配置OSPF协议router1(config)#router ospf 1router1(config-router)#network 172.16.1.0 0.0.0.255 area 0router1(config-router)#network 172.16.2.0 0.0.0.255 area 0router1(config-router)#end3. router2配置OSPF协议router2(config)#router ospf 1router2(config-router)#network 172.16.2.0 0.0.0.255 area 0router2(config-router)#network 172.16.3.0 0.0.0.255 area 0router2(config-router)#end步骤3 验证三台路由设备的路由表，查看是否学习了其它网段的路由信息S3550#show ip routeType: C - connected, S - static, R - RIP, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2Type Destination IP Next hop Interface Distance Metric Status---- ------------------ --------------- --------- -------- -------- -------C 172.16.1.0/24 0.0.0.0 VL10 0 0 ActiveO 172.16.2.0/24 172.16.1.1 VL10 110 49 Active O 172.16.3.0/24 172.16.1.1 VL10 110 50 ActiveC 172.16.5.0/24 0.0.0.0 VL50 0 0 Active router1#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 4 subnetsO 172.16.5.0 [110/2] via 172.16.1.2, 00:01:08, FastEthernet0C 172.16.1.0 is directly connected, FastEthernet0C 172.16.2.0 is directly connected, Serial0O 172.16.3.0 [110/49] via 172.16.2.2, 00:01:08, Serial0router2#show ip routeCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not set172.16.0.0/24 is subnetted, 4 subnetsO 172.16.5.0 [110/50] via 172.16.2.1, 00:00:38, Serial0O 172.16.1.0 [110/49] via 172.16.2.1, 00:00:38, Serial0C 172.16.2.0 is directly connected, Serial0C 172.16.3.0 is directly connected, FastEthernet0步骤4 验证测试:C:\Documents and Settings\Administrator>ping 172.16.2.22!从PC1 ping PC2Pinging 172.16.2.22 with 32 bytes of data:Reply from 172.16.2.22: bytes=32 time<1ms TTL=126Reply from 172.16.2.22: bytes=32 time<1ms TTL=126Reply from 172.16.2.22: bytes=32 time=358ms TTL=126Reply from 172.16.2.22: bytes=32 time<1ms TTL=126Ping statistics for 172.16.2.22:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 0ms, Maximum = 358ms, Average = 89ms参考配置S3550#show running-configSystem software version : 2.41(4) Build Nov 23 2005 ReleaseBuilding configuration...Current configuration : 441 bytes!version 1.0!hostname S3550vlan 1!vlan 10!vlan 50!interface FastEthernet 0/1switchport access vlan 10!interface FastEthernet 0/5switchport access vlan 50!interface Vlan 10ip address 172.16.1.2 255.255.255.0!interface Vlan 50ip address 172.16.5.1 255.255.255.0!router ospfarea 0.0.0.0network 172.16.1.0 255.255.255.0 area 0.0.0.0 network 172.16.5.0 255.255.255.0 area 0.0.0.0 !endrouter1#show running-configBuilding configuration...Current configuration:!version 6.14(9coll)!hostname "router1"!ip subnet-zero!interface FastEthernet0ip address 172.16.1.1 255.255.255.0!interface FastEthernet1no ip addressshutdown!interface FastEthernet2no ip addressshutdown!interface FastEthernet3no ip addressshutdown!interface Serial0ip address 172.16.2.1 255.255.255.0!interface Serial1no ip addressshutdown!interface Serial2no ip addressshutdown!interface Serial3no ip addressshutdown!router ospf 1network 172.16.1.0 0.0.0.255 area 0network 172.16.2.0 0.0.0.255 area 0!ip classless!line con 0line aux 0line vty 0 4loginline vty 5 19login!endrouter2#show running-config Building configuration...Current configuration:!version 6.14(9coll)!hostname "router2"!ip subnet-zero!interface FastEthernet0ip address 172.16.3.1 255.255.255.0!interface FastEthernet1no ip addressshutdown!interface FastEthernet2no ip addressshutdown!interface FastEthernet3no ip addressshutdown!interface Serial0ip address 172.16.2.2 255.255.255.0clock rate 64000!interface Serial1no ip addressshutdown!router ospf 1network 172.16.2.0 0.0.0.255 area 0network 172.16.3.0 0.0.0.255 area 0!ip classless!line con 0line aux 0line vty 0 4loginline vty 5 19login!end注意事项1. 在串口上配置时钟频率时，一定要在电缆的DCE端配置,否则链路不通。
路由、rip、OSPF教案
比赛类别：理工类教案主题：数据结构教学内容教学设计一、路由选择协议1. 使用动态路由的基本条件：路由器运行相同的路由选择协议，执行相同的路由选择算法。
2. 广泛采用的路由选择协议：•路由信息协议 RIP ：利用向量 - 距离算法•开放式最短路径优先协议 OSPF ：利用链路 - 状态算法3. 路由收敛（ convergence ）含义：互联网中的所有路由器都运行着相同的、精确的、足以反映当前互联网拓扑结构的路由信息。
快速收敛是路由选择协议最希望具有的特征。
二、RIP协议与向量-距离路由选择算法1、向量 - 距离路由选择算法基本思想：路由器周期性地向其相邻路由器广播自己知道的路由信息，用于通知相邻路由器自己可以到达的网络以及到达该网络的距离。
相邻路由器可以根据收到的路由信息修改和刷新自己的路由表。
向量 - 距离算法：首先，路由器启动时初始化自己的路由表，初始路由表包含所有去往与该路由器直接相连的网络路径，初始路由表中各路径的距离均为 0 。
然后，各路由器周期性地向其相邻的路由器广播自己的路由表信息。
接下来，路由器收到其他路由器广播的路由信息后，刷新自己的路由表（假设 Ri 收到 Rj 的路由信息报文）。
（1） Rj 列出的某表目 Ri 中没有： Ri 须增加相应表目，其“目的网络”是 Rj 表目中的“目的网络”，其“距离”为 Rj 表目中的距离加 1 ，而“路径”则为 Rj 。
（2） Rj 去往某目的地的距离比 Ri 去往该目的地的距离减 1 还小：Ri 修改本表目，其“目的网络”不变，“距离”为 Rj 表目中的距离加 1 ，“路径”为 Rj 。
（3） Ri 去往某目的地经过 Rj ，而 Rj 去往该目的地的路径发生变化。
则：• Rj 不再包含去往某目的地的路径： Ri 中相应路径须删除；• Rj 去往某目的地的距离发生变化： Ri 中相应表目的“距离”须修改，以 Rj 中的“距离”加 1 取代之。

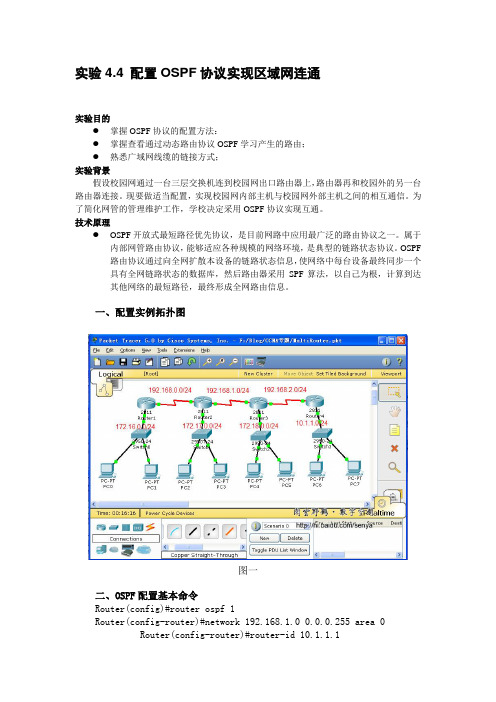

实验4.4 配置OSPF协议实现区域网连通
实验4.4 配置OSPF协议实现区域网连通实验目的●掌握OSPF协议的配置方法：●掌握查看通过动态路由协议OSPF学习产生的路由；●熟悉广域网线缆的链接方式；实验背景假设校园网通过一台三层交换机连到校园网出口路由器上，路由器再和校园外的另一台路由器连接。
现要做适当配置，实现校园网内部主机与校园网外部主机之间的相互通信。
为了简化网管的管理维护工作，学校决定采用OSPF协议实现互通。
技术原理●OSPF开放式最短路径优先协议，是目前网路中应用最广泛的路由协议之一。
属于内部网管路由协议，能够适应各种规模的网络环境，是典型的链路状态协议。
OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。
一、配置实例拓扑图图一二、OSPF配置基本命令Router(config)#router ospf 1Router(config-router)#network 192.168.1.0 0.0.0.255 area 0Router(config-router)#router-id 10.1.1.1三、OSPF配置实例１、路由器基本配置图二以Router1为例介绍网络中各个路由器的基本配置２、启动OSPF图三图四 Router1的OSPF配置图五 Router２的OSPF配置图六 Router3的OSPF配置图七 Router4的OSPF配置图八查看路由器中的路由表３、校验、诊断图九 show ip protocol查看路由器中所启用的路由计算协议图十show ip ospf图十一show ip ospf interface图十二图十三show ip ospf neighbor 想看邻居图十四show ip ospf database图十五debug ip ospf events开启诊断，no debug ip ospf events关闭诊断图十六pc2 ping 通所有网段内的计算机或路由器。
路由协议与配置课程设计
路由协议与配置课程设计一、课程目标知识目标：1. 理解路由协议的基本概念，掌握常见的路由协议类型及特点；2. 学会分析网络拓扑结构，选择合适的路由协议进行网络配置；3. 了解路由器配置命令，能够独立完成基本的路由器配置。
技能目标：1. 培养学生运用所学知识解决实际网络问题的能力；2. 提高学生动手实践能力，熟练使用网络设备进行路由配置；3. 培养学生团队协作能力，共同完成复杂网络环境下的路由器配置。
情感态度价值观目标：1. 培养学生对计算机网络知识的兴趣，激发学习积极性；2. 增强学生的网络安全意识，认识到路由协议在网络安全中的重要性；3. 培养学生勇于探索、积极进取的精神风貌。
课程性质：本课程为计算机网络技术专业核心课程，以理论教学和实践操作相结合的方式进行。
学生特点：学生具备一定的计算机网络基础知识，对路由协议有一定的了解，但实际操作能力较弱。
教学要求：注重理论与实践相结合，强化学生动手实践能力，培养学生解决实际问题的能力。
通过本课程的学习，使学生能够掌握路由协议与配置的基本技能，为从事计算机网络相关工作奠定基础。
同时，注重培养学生的团队协作精神和网络安全意识。
二、教学内容1. 路由协议基本概念与分类- 路由协议的定义与作用- 静态路由与动态路由的区别- 常见路由协议（如：RIP、OSPF、BGP）的特点及应用场景2. 网络拓扑结构与路由选择- 网络拓扑的绘制与分析- 路由选择算法（如：距离向量、链路状态）- 路由策略与路由优化3. 路由器配置与调试- 路由器硬件连接与基本配置- 静态路由配置- 动态路由协议配置（以RIP、OSPF为例）- 路由器调试与故障排除4. 实践项目- 搭建简单网络拓扑，配置静态路由- 搭建复杂网络拓扑，配置动态路由协议- 实现不同网络间的通信，并进行故障排除教学内容安排与进度：第1周：路由协议基本概念与分类第2周：网络拓扑结构与路由选择第3周：路由器配置与调试第4周：实践项目及成果展示本教学内容依据课程目标，结合教材相关章节，注重理论与实践相结合，旨在培养学生掌握路由协议与配置的基本技能，为后续深入学习计算机网络技术打下坚实基础。
OSPF路由协议配置(计算机网络实验)
实验八指导：OSPF路由协议配置（动态路由配置）一、实验指导网络拓扑图二、实验配置A 路由器的配置（左边）：（一）．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname A （注：将主机名配置为“A”）A(config)#下面为路由器各接口分配IP 地址A(config)#interface serial 0/0A(config-if)#ip address 172.16.2.2 255.255.0.0注：设置路由器serial 0 的IP 地址为172.16.2.2，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启serial 0 口）A(config-if)#exitA(config)#interface fastethernet 0/0A(config-if)#ip address 171.16.3.1 255.255.0.0注：设置路由器fastethernet 0 的IP 地址为172.16.3.1，对应的子网掩码为255.255.0.0A(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置接口时钟频率（DCE）：A(config-if)#exitA(config)#interface serial 0/0A(config-if)clock rate 64000 注：设置接口物理时钟频率为64Kbps(三)．配置OSPF路由协议：A(config-if)#exitA(config)#router ospf 1 (注：在路由器A上启用路由协议OSPF) A(config-router)#network 171.16.0.0 0.0.255.255 area 0A(config-router)#network 172.16.0.0 0.0.255.255 area 0（注：1.公布属于171.16.0.0主类的子网；2.包含在172.16.0.0主类内的接口发送接收路由信息）B 路由器的配置（右边）：(一)．基本配置：配置路由器主机名Router>enable (注：从用户模式进入特权模式)Router#configure terminal （注：从特权模式进入全局配置模式）Router(config)#hostname B （注：将主机名配置为“B”）B(config)#下面为路由器各接口分配IP 地址B(config)#interface serial 0/0B(config-if)#ip address 172.16.2.1 255.255.0.0B(config-if)#no shutdown （注：开启serial 0 口）B(config-if)#exitB(config)#interface fastethernet 0/0B(config-if)#ip address 173.18.3.1 255.255.0.0B(config-if)#no shutdown （注：开启fastethernet 0 口）(二)．配置OSPF路由协议：B(config-if)#exitB(config)#router ospf 1 （注：启用路由器B的OSPF协议）B(config-router)#network 172.16.0.0 0.0.255.255 area 0B(config-router)#network 173.18.0.0 0.0.255.255 area 0（注：1.公布属于172.16.0.0主类的子网；2.包含在173.18.0.0主类内的接口发送接收路由信息）三、验证命令：show ip int briefshow ip routeshow ip protocolsshow ip ospfshow ip ospf interfaceshow ip ospf databaseping四、实验结果1.查看A,B路由器中路由项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广域网互联技术: OSPF 路由协议的配置
授课专业:计算机网络技术
课程类别:理实一体化课程
课程性质:专业模块化课
第一部分设计思路
一、本次设计的课程思政目标
本次课程的思政目标是通过学习路由协议的工作原理，让学生了解制定正确“目标”的重要性，并引导学生制定实现“目标”的路径，从而帮助学生树立正确的人生观、世界观和价值观。
课程围绕如何实现“目标”展开。
课程内容与思政内容的对照关系如图所示。
二、课程思政教学设计内容
1.课前：课程思政引入
“目标”是前进的方向，有“目标”才会有动力，根据本次课程的内容抛出问题:数据是如何在网络中从一个设备到达其他地方的?引出思政内容“目标”的作用及重要性，帮助学生树立远大的理想和人生“目标”，并向着“目标”努力前行。
2.课中：课程思政贯穿授课过程
在讲授课程内容的过程中，始终围绕着如何实现“目标”的主线展开，通过分析路由协议的原理，梳理出与课程内容紧密相关的实现“目标”所必备的要素。
实施路线为:给出本次课程的学习目标及主要内容，引出第一个思政内容(确定目标) →路由协议原理及配置引出第二个思政内容(礼貌坦诚协作)→测试连通性，引出第三个思政内容(责任) →影响路由选择的因素，引出第四个思政内容(积累与修正目标) →增加防火墙，引出第五个思政内容(法律与法规) →总结(本次课程的主要内容及思政寓意)。
3.课后：课程思政总结反思
帮助学生梳理所学知识，及时记录课程中的收获及体会，通过短期目标的实现(一次课程的学习)进一步思考自己的中长期目标，并在今后的学习生活中努力践行自己制定的目标，提高学生学习、工作的动力及自觉性。
第二部分案例描述
OSPF路由协议的配置
【思政导入】
爱因斯坦曾说过:人生也需要有目标，可大可小，但必须要明确。
在一个崇高的目标支持下，不停地工作，即使慢，也一定会获得成功。
结合本次课程的任务及目标，即利用OSPP协议实现网络通信，使数据可以从一个节点到达另一个指定的节点，引申出人生(做事)的“目标”。
鼓励学生要树立远大的理想和人生目标，制定好目标后，就要脚踏实地地向目标前进，要有克服困难的勇气和信心。
一、实现课程内容的理论基础
【思政贯穿】
根据课程特点，将课程内容分解为若干个知识点，分别找出与其对应的思政内容，加以贯通，形成一个有机的整体，实现思政内容与课程内容的无缝融合。
带领学生确定目标后，结合课程内容帮助学生分析实现目标的要素，并给出实践的路线。
通过数据包寻址引人爱因斯坦关于目标的名言，带领学生制定自己的目标;分析路由协议的原理，梳理出“礼貌”“坦诚”“协作”“责任"四个思政要点。
引导学生分析数据从出发到达目标的过程，引出荀子《劝学篇》中的内容，即“积土成山，风雨兴焉;积水成渊，蛟龙生焉;积善成德，而神明自得，圣心备焉。
故不积鞋步，无以至千里;不积小流，无以成江海”。
突出在实现目标的过程中积累与修正目标的重要性，同时以网络中的防火墙为例，强调在实现目标的过程中遵纪守法是前提。
二、OSPF协议案例实现
【总结反思】
无论做什么事，都应该有目标，要为自己设定一个正确的、远大的、符合实际情况的目标。
制定好目标后就要踏踏实实地向目标推进，可以根据自身的情况将大目标拆分为多个小目标分步实施。
在追求目标的过程中要与人为善，坦诚对待他人，要有责任感和协作精神，坚持不懈地学习，才能不断靠近目标。
实现目标的过程就是不断努力和不断积累的过程。
实现目标的途径有很多，但不能违背社
会主义道德，更不能触碰法律的红线。
遵纪守法是实现目标的前提。
