一文读懂放大器
一文读懂放大器放大器是能把输入讯号的电压或功率放大的装置，由电子管或晶体管、电源、变压器和其他电器元件组成。
放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。
放大器广泛应用于通讯、广播、雷达、电视、自动控制等各种装置中。
放大器是增加信号幅度或功率的装置，它是自动化技术工具中处理信号的重要元件。
放大器的放大作用是用输入信号控制能源来实现的，放大所需功耗由能源提供。
对于线性放大器，输出就是输入信号的复现和增强。
对于非线性放大器，输出则与输入信号成一定函数关系。
放大电路的基本原理所谓“放大”，是指将一个微弱的电信号，通过某种装置，得到一个波形与该微弱信号相同、但幅值却大很多的信号输出。
这个装置就是晶体管放大电路。
放大电路的放大作用，实质是把直流电源UCC的能量转移给输出信号。
放大电路的核心元件是晶体管，因此，放大电路若要实现对输入小信号的放大作用，必须首先保证晶体管工作在放大区。
晶体管放大电路一般有三种组态：无论放大电路的组态如何，其目的都是让输入的微弱小信号通过放大电路后，输出时其信号幅度显著增强。
其中，共发射极放大电路是电子技术中应用最为广泛的放大电路形式，其电路组成的一般形式为：放大器的基本特性1、增益增益是指放大器能在多大程度上增大信号的幅值。
该参数常用分贝(dB)来度量。
用数学语言来说，增益等于输出幅值除以输入幅值。
2、输出动态范围输出动态范围，常用dB为单位给出，是指最大与最小有用输出幅值之间的范围。
因为最低的有用幅值受限于输出噪声，所以称之为放大器的动态范围。
3、带宽与上升时间(1)放大器的带宽(BW)常定义为低频与高频半功率点之间的差值。
因而也就是常说的-3dB BW。
有时也定义在其它的响应容差下的带宽(-1dB，-6dB等等。
)。
举例来说，一个好的音频放大器的-3dB带宽将在二十赫兹到两万赫兹左右(正常人的听觉频率范围)。
(2)放大器的上升时间是指当阶跃信号输入时，输出端由其最终输出幅度值10%变化到90%时所化的时间。
4、理想频率特性增益为常数，相移与频率成正比。
即放大器对不同频率的信号具有相同的放大量，并且对任何频率的信号的相移均为零。
5、建立时间与失调是指输出幅值建立于最终幅值的某个比值(比如0.1%)以内时所花的时间。
6、效率效率用来量度多少输入能量是应用于放大器输出的。
甲类(A类)放大器效率十分低下，约在10-20%之间，最大不超过25%。
现代甲乙类(AB类)放大器一般效率都在35-55%之间，理论值可达78.5%。
有报道说商用的丁类(D类)放大器的效率可高达97%。
放大器的效率限制了总功耗中有用部分所占的比例。
注意，效率越高的放大器散热量越小，通常在几个瓦特的设计中也无需风扇。
7、回转率回转率(slew rate)是指输出电压变量的变化率，常定义为伏特/每秒(或微秒)。
8、噪声系数是对在放大过程中引入噪声多少的一个量度。
噪声是电学器件和元件中不受欢迎却无法避免的。
噪声由放大器零输入时输出的分贝或输出电压峰值来度量。
也可由输入信号和输出信号的信噪比差值确定，输出信号信噪比恶化了多少dB，则该放大器的噪声系数就是多少dB。
9、线性度理想放大器应当是完全线性器件，但是实际的放大器仅在某些实际限制下是线性的，其他情况下均会出现失真。
当驱动放大器的信号增大后，输出也随之增大，直到达到某个电压值，使得放大器的某部分达到饱和从而不能再增大输出了，称之为“截止失真”(削顶失真、削峰失真)。
同样的，存在着“饱和失真”(削底失真)。
失真的原因与晶体管的特性以及静态工作点的选择密切相关。
光纤放大器光放大器的开发成功及其产业化是光纤通信技术中的一个非常重要的成果，它大大地促进了光复用技术、光弧子通信以及全光网络的发展。
顾名思义，光放大器就是放大光信号。
光纤放大器一般都由增益介质、泵浦光和输入输出耦合结构组成。
目前光纤放大器主要有掺铒光纤放大器、半导体光放大器和光纤拉曼放大器三种，根据其在光纤网络中的应用，光纤放大器主要有三种不同的用途：在发射机侧用作功率放大器以提高发射机的功率;在接收机之前作光预放大器以极大地提高光接收机的灵敏度;在光纤传输线路中作中继放大器以补偿光纤传输损耗，延长传输距离。
光放大器不但可对光信号进行直接放大，同时还具有实时、高增益、宽带、低噪声、低损耗的全光放大功能，是新一代光纤通信系统中必不可少的关键器件。
光纤放大器原理及分类EDFA的原理EDFA的泵浦过程需要使用三能级系统，在掺铒光纤中注入足够强的泵浦光，就可以将大部分处于基态的Er3+离子抽运到激发态，处于激发态的Er3+离子又迅速无辐射地转移到亚稳态。
由于Er3+离子在亚稳态能级上寿命较长，因此很容易在亚稳态与基态之间形成粒子数反转。
当信号光子通过掺铒光纤时，与处于亚稳态的Er3+离子相互作用发生受激辐射效应，产生大量与自身完全相同的光子，这时通过掺铒光纤传输的信号光子迅速增多，产生信号放大作用。
Er3+离子处于亚稳态时，除了发生受激辐射和受激吸收以外，还要产生自发辐射(ASE)，它造成EDFA的噪声。
掺铒光纤放大器(EDFA)具有增益高、噪声低、频带宽、输出功率高、连接损耗低和偏振不敏感等优点，直接对光信号进行放大，无需转换成电信号，能够保证光信号在最小失真情况下得到稳定的功率放大。
EDFA的结构典型的EDFA结构主要由掺铒光纤(EDF)、泵浦光源、耦合器、隔离器等组成。
掺铒光纤是EDFA的核心部件。
它以石英光纤作为基质，在纤芯中掺人固体激光工作物质铒离子，在几米至几十米的掺铒光纤内，光与物质相互作用而被放大、增强。
光隔离器的作用是抑制光反射，以确保放大器工作稳定，它必须是插入损耗低，与偏振无关，隔离度优于40 dB。
EDFA的特性及性能指标增益特性表示了放大器的放大能力，其定义为输出功率与输入功率之比，Pout,Pin分别表示放大器输出端与输入端的连续信号功率。
增益系数是指从泵浦光源输入1 mW泵浦光功率通过光纤放大器所获得的增益。
g0是由泵浦强度定的小信号增益系数，由于增益饱和现象，随着信号功率的增加，增益系数下降;Is，Ps分别为饱和光强和饱和光功率，是表明增益物质特性的量，与掺杂系数、荧光时间和跃迁截面有关。
增益和增益系数的区别在于：增益主要是针对输入信号而言的，而增益系数主要是针对输入泵浦光而言的。
另外，增益还与泵浦条件(包括泵浦功率和泵浦波长)有关，目前采用的主要泵浦波长是980 nm 和1 480 nm。
由于各处的增益系数是不同的，而增益须在整个光纤上积分得到，故此特性可用以通过选择光纤长度得到较为平坦的增益谱。
EDFA的带宽增益频谱带宽指信号光能获得一定增益放大的波长区域。
实际上的EDFA的增益频率变化关系比理论的复杂得多，它还与基质光纤及其掺杂有关。
在EDFA的增益谱宽已达到上百纳米.而且增益谱较平坦。
ED-FA的增益频谱范围在1 525～1 565 nm之间。
EDFA的级联结构EDFA对光信号功率的放大，特别在无线光通信大功率(瓦级)应用中，常常采用级联的方式，比如两级或者三级放大。
之所以采用级联的方式，是因为在EDFA的掺铒光纤(EDF)中插入一个光隔离器，构成带光隔离器的两段级联EDFA，由于光隔离器有效地抑制了第二段：EDF的反向自发辐射(ASE)，使其不能进入第一段EDF，减少了泵浦功率在反向ASE上的消耗，使泵浦光子更有效地转换成信号光能量，从而可以明显改善EDFA的增益、噪声系数和输出功率等特性。
本文采用丽级级联放大，将1～2 mW的1 550 nm光信号，经EDFA放大到1 W左右。
光信号由LD激光器产生，是已调制的信号，第一级放大采用单包层掺铒光纤放大器，980 nm单模半导体激光器作为泵浦源，将光功率放大到50 mW附近。
第一级采用单模半导体激光器泵浦，先将光信号稳定可靠的放大到一定功率，保证了整个光信号的完整，又为下一级光放大提供了较高的光功率基础。
第二级采用双包层光纤放大器，多模半导体激光器泵浦源将光功率放大到1 W左右。
双包层光纤放大器纤芯比单包层纤芯大，泵浦功率可以有效地耦台到纤芯中，使第二级光信号的输出功率可达到瓦级。
掺铒光纤放大器掺铒光纤放大器是利用掺铒光纤这一活性介质，当泵浦光输入到EDF中时，就可以将大部分处于基态的Er3+抽运到激发态上，处于激发态的Er3+又迅速无辐射地转移到亚稳态上，由于Er3+在亚稳态上的平均停留时间为10ms，因此很容易在亚稳态与基态之间形成粒子数反转，此时，信号光子通过掺铒光纤，在受激辐射效应作用下产生大量与自身完全相同的光子，使信号光子迅速增多，这样在输出端就可以得到被不断放大的光信号。
自80年代末至90年代初研制成掺铒光纤放大器(EDFA)，并开始应用于1.55mm频段的光纤通信系统以来，推动了光纤通信向全光传输方向发展，且目前EDFA的技术开发和商品化最成熟;应用广泛的C 波段EDFA通常工作在1530~1565nm光纤损耗最低的窗口，具有输出功率大、增益高、与偏振无关、噪声指数低、放大特性与系统比特率和数据格式无关，且同时放大多路波长信号等一系列的特性，在长途光通信系统中得到了广泛的应用。
其不足是C-Band EDFA的增益带宽只有35nm，仅覆盖石英单模光纤低损耗窗口的一部分，制约了光纤固有能够容纳的波长信道数。
然而随着因特网技术的迅速发展，要求光纤传输系统的传输容量要不断地扩大，面对传输容量的扩大，目前主要有三种解决途径：1.增加每个波长的传输速率;2.减少波长间距;3.增加总的传输带宽。
半导体光放大器半导体光放大器(SOA)是采用通信用激光器相类似的工艺制作而成的一种行波放大器，当偏置电流低于振荡阈值时，激光二极管就能对输入相干光实现光放大作用。
由于半导体放大器具有体积小、结构较为简单、功耗低、寿命长、易于同其它光器件和电路集成、适合批量生产、成本低，可实现增益兼开关功能等特性，在全光波长变换、光交换、谱反转、时钟提取、解复用中的应用受到了广泛的重视，特别是目前应变量子阱材料的半导体光放大器的研制成功，已引起人们对SOA的广泛研究兴趣。
国内武邮院与华中科技大学合作成功地研制开发了在光网络中的关键器件--半导体光放大器，并很快实现了产品化，成为继Alcatel公司之后能够批量供应国际市场应用于光开关的半导体光放大器的供货商，这标志着我国自行研制的应变量子阱器件迈出了商品化生产的关键一步。
但半导体光放大器与掺铒光纤放大器相比存在着噪声大、功率较小、对串扰和偏振敏感、与光纤耦合时损耗大，工作稳定性较差等缺陷，迄今为止，其性能与掺铒光纤放大器仍有较大的差距。
又由于半导体光放大器覆盖了1300~1600nm波段，既可用于1300nm窗口的光放大器，也可以用于1550nm窗口的光放大器，且在DWDM 多波长光纤通信系统中，无需增益锁定，那么它不仅可作为光放大器一种有益的选择方案，而且还可以促成1310nm窗口DWDM系统的实现。
放大器工作原理
放大器工作原理放大器是一种电子设备，它可以将输入信号的幅度放大，从而得到更大的输出信号。
放大器在各种电子设备中都有广泛的应用，比如音响设备、通讯设备、电视机等。
那么，放大器是如何工作的呢？接下来，我们将深入探讨放大器的工作原理。
首先，让我们来了解一下放大器的基本构成。
放大器通常由输入端、输出端和电源端三部分组成。
输入端接收来自外部的信号，输出端输出放大后的信号，而电源端则提供工作所需的电源。
放大器的工作原理主要涉及到两个重要的概念，增益和线性。
增益是指放大器输出信号与输入信号之间的比值，它反映了放大器对信号幅度放大的能力。
而线性则是指放大器在输入信号的作用下，输出信号与输入信号之间的关系是否呈线性。
在理想情况下，放大器应该具有高增益和良好的线性特性。
接下来，让我们来详细了解放大器的工作原理。
放大器的工作原理可以简单地分为三个步骤，信号输入、信号放大和信号输出。
首先，当输入信号进入放大器时，它会被放大器的输入端接收并传输到放大器的放大电路中。
在放大电路中，输入信号会受到放大器的放大作用，其幅度会得到放大。
最后，放大后的信号会通过放大器的输出端输出，从而实现信号放大的功能。
放大器的放大作用主要依赖于放大电路中的放大元件，比如晶体管、真空管等。
这些放大元件可以根据输入信号的大小，控制输出信号的幅度，从而实现信号的放大。
此外，放大器还需要配合电源端提供稳定的电源，以确保放大器能够正常工作。
在实际应用中，放大器的工作原理还涉及到一些其他因素，比如负载匹配、频率响应、失真度等。
这些因素会影响放大器的工作效果，需要在设计和使用放大器时加以考虑。
总的来说，放大器的工作原理是通过放大电路实现对输入信号的放大，从而得到更大的输出信号。
放大器在电子设备中具有重要的作用，它的工作原理对于理解和应用电子设备具有重要意义。
希望通过本文的介绍，读者能够更加深入地了解放大器的工作原理，从而更好地应用和设计放大器。
放大器基本原理与分类解析
放大器基本原理与分类解析放大器是一种电子设备，用于增加电信号的幅度或功率。
它在各个领域的应用广泛，包括通信、音频和视频等。
本文将介绍放大器的基本原理，并对常见的放大器分类进行解析。
一、基本原理放大器的基本原理是利用电子元件的特性，将输入信号放大到所需的输出水平。
它由两个主要部分组成：输入电路和输出电路。
1. 输入电路：输入电路接收来自信号源的输入信号，并将其传递给放大器的放大器电路。
输入电路通常包括耦合电容器和电阻器，以确保信号正确传递，并实现输入和输出之间的匹配。
2. 放大器电路：放大器电路是放大器的核心部分，它负责将输入信号增强到所需的输出水平。
常用的放大器电路包括三极管放大器、场效应管放大器和运算放大器等。
其中，三极管放大器是最基本和常见的一种。
3. 输出电路：输出电路接收放大的信号，并将其传递到负载或其他设备。
输出电路通常包括电容、电阻和负载等元件，以确保输出信号的稳定性和质量。
二、分类解析根据放大器电路的类型和特性，放大器可以分为以下几种常见的分类。
1. 低频放大器：低频放大器主要用于放大频率低于1kHz的信号，如音频信号。
它通常采用直耦合放大器电路，并具有较高的增益和较低的失真。
2. 中频放大器：中频放大器主要用于放大频率在1kHz到300MHz之间的信号，如射频信号。
它通常采用蓝胶盒电路设计，并具有较高的增益和较宽的带宽。
3. 高频放大器：高频放大器主要用于放大高于300MHz的信号，如微波信号。
它通常采用微波管或半导体放大器电路，并具有高增益和高稳定性。
4. 功率放大器：功率放大器主要用于放大高功率信号，如音响系统或无线电发射器。
它通常采用多级放大器电路，并具有较高的输出功率和较低的失真。
5. 差分放大器：差分放大器主要用于放大差模信号，例如音频信号的左右声道。
它通过将两个输入信号相减并进行放大，实现对差分信号的放大。
6. 运算放大器：运算放大器主要用于对信号进行数学运算，如滤波、放大和求和等。
放大器基本原理及放大器分类
放大器基本原理及放大器分类放大器是电子电路中常见的一种设备，用于将输入信号放大并输出。
它在不同领域广泛应用，包括音频、视频、通信和科学实验等。
本文将介绍放大器的基本原理以及常见的放大器分类。
一、放大器的基本原理放大器的基本原理是利用放大器件的非线性特性，将输入信号经过放大器放大后输出一个增大的信号。
放大器一般由若干个二极管、晶体管或场效应管等主要元件组成。
其工作过程如下：1. 输入信号：放大器的输入信号通常为低电平的小信号，可以是音频、视频、射频信号等。
2. 放大器管路：放大器中的主要元件负责信号放大的部分，如晶体管。
放大器管路中的电流和电压被输入信号所控制，使得输入信号通过电子器件后增大。
3. 输入与输出：放大器的输入与输出之间通过电子元件产生非线性变化，从而使得输入信号在输出端得到放大。
4. 增益：放大器的增益是指输出信号与输入信号之间的比值，通常用分贝表示。
放大器的增益可以根据应用需求进行调整。
二、放大器的分类放大器根据不同的参数和应用需求可以分为多种类型，下面将介绍几种常见的放大器分类。
1. 低频放大器：低频放大器主要用于音频信号放大，其频率范围通常在几十赫兹到几千赫兹之间。
它可以用于音响设备、放大器、收音机等音频设备。
2. 中频放大器：中频放大器主要用于射频信号的放大，其频率范围通常在几十千赫兹到几百兆赫兹之间。
它可以用于电视、无线通信设备等。
3. 高频放大器：高频放大器主要用于射频信号的放大，其频率范围通常在几百兆赫兹到几千兆赫兹之间。
它可以用于雷达、卫星通信等高频设备。
4. 功率放大器：功率放大器主要用于信号放大后的功率放大，其输出功率通常在几瓦到几十瓦之间。
它可以用于无线电广播、激光器等高功率设备。
5. 差分放大器：差分放大器是一种特殊的放大器，可以在无共模干扰的情况下放大差分信号。
它可以用于差分信号的放大和数据传输等。
6. 运算放大器：运算放大器是一种有特殊功能的放大器，可以进行电压放大、滤波、积分、微分等操作。

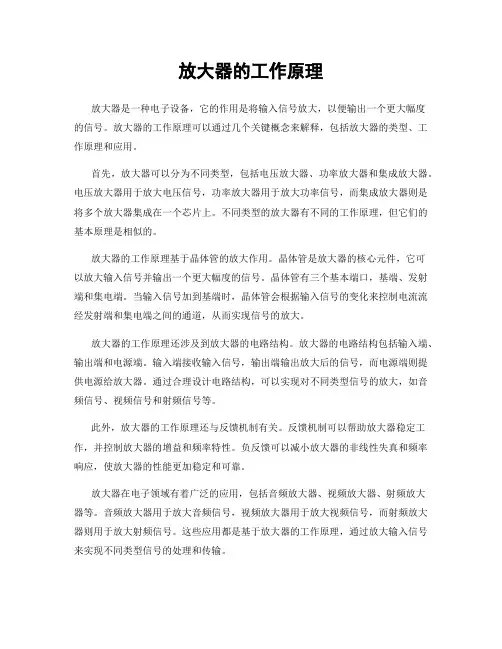

放大器的工作原理
放大器的工作原理放大器是一种电子设备，它的作用是将输入信号放大，以便输出一个更大幅度的信号。
放大器的工作原理可以通过几个关键概念来解释，包括放大器的类型、工作原理和应用。
首先，放大器可以分为不同类型，包括电压放大器、功率放大器和集成放大器。
电压放大器用于放大电压信号，功率放大器用于放大功率信号，而集成放大器则是将多个放大器集成在一个芯片上。
不同类型的放大器有不同的工作原理，但它们的基本原理是相似的。
放大器的工作原理基于晶体管的放大作用。
晶体管是放大器的核心元件，它可以放大输入信号并输出一个更大幅度的信号。
晶体管有三个基本端口，基端、发射端和集电端。
当输入信号加到基端时，晶体管会根据输入信号的变化来控制电流流经发射端和集电端之间的通道，从而实现信号的放大。
放大器的工作原理还涉及到放大器的电路结构。
放大器的电路结构包括输入端、输出端和电源端。
输入端接收输入信号，输出端输出放大后的信号，而电源端则提供电源给放大器。
通过合理设计电路结构，可以实现对不同类型信号的放大，如音频信号、视频信号和射频信号等。
此外，放大器的工作原理还与反馈机制有关。
反馈机制可以帮助放大器稳定工作，并控制放大器的增益和频率特性。
负反馈可以减小放大器的非线性失真和频率响应，使放大器的性能更加稳定和可靠。
放大器在电子领域有着广泛的应用，包括音频放大器、视频放大器、射频放大器等。
音频放大器用于放大音频信号，视频放大器用于放大视频信号，而射频放大器则用于放大射频信号。
这些应用都是基于放大器的工作原理，通过放大输入信号来实现不同类型信号的处理和传输。
总之，放大器是一种重要的电子设备，它的工作原理基于晶体管的放大作用，通过合理设计电路结构和反馈机制来实现对不同类型信号的放大。
放大器在音频、视频和射频等领域有着广泛的应用，对现代电子技术发展起着重要作用。
通过深入理解放大器的工作原理，可以更好地应用和设计放大器，推动电子技术的发展和进步。
放大器的基本工作原理
放大器的基本工作原理放大器是电子设备中常见的一种器件，其主要功能是将输入信号放大，并输出一个更大的信号。
放大器的基本工作原理是通过增加输入信号的幅度，从而使信号更强，以便在电路中传输。
在这篇文章中，我们将深入探讨放大器的工作原理和其在电子领域中的应用。
放大器的工作原理可以通过以下几个方面来解释。
首先，放大器包含一个输入端和一个输出端。
输入端接收到输入信号，这个信号可以是声音、视频等各种形式的电信号。
然后，通过放大器内部的电子元件，如晶体管等，将输入信号的幅度增大。
最后，增大后的信号通过输出端输出。
其次，放大器的核心元件是晶体管。
晶体管是一种半导体器件，具有放大电流的能力。
放大器中通常使用的是三极管，也称为双极型晶体管。
它由三个区域组成：发射极、基极和集电极。
晶体管的工作原理基于PN结和电流控制的原理。
这里需要提到PN结的概念。
在PN结中，P区代表了掺入了三价离子的半导体材料，它带有正电荷；N区代表掺入了五价离子的材料，它带有负电荷。
当这两种材料结合在一起时，就会形成PN结。
当一个正向电压施加在PN结上时，电子从N区流向P区，而空穴（正电荷的电子空位）从P区流向N区。
这会导致N区带正电荷，P 区带负电荷，形成电势差。
这个电势差，也称为“电压”，可以控制电流的传导方式。
接下来，我们来看看晶体管是如何工作的。
当输入信号加到晶体管的基极上时，通过基极电流的变化，可以控制从发射极到集电极的电流。
这种控制电流的方式称为电流放大作用，是放大器的基本功能之一。
换句话说，当输入信号的幅度增加时，晶体管的电流也会相应增加。
这就使得输出信号的幅度也增加，实现信号的放大。
而这个放大过程发生在放大器内的若干级级联放大器中，以增强信号的放大效果。
放大器在电子领域中有着广泛的应用。
在音频设备中，放大器用来放大音频信号，使得人们听到更大音量的声音。
在通信传输中，放大器用来放大信号，使得信号能够在长距离传输过程中保持稳定。
在显像设备中，放大器被用来放大视频信号，以显示更清晰的图像。
放大器讲解-入门级
放大器入门电子组----武术读前说明：本文章主要针对于没有学习过《电路理论》、《模拟电路技术》等电工学基础课程的大一新学员，属于入门极文章。
我在文章中尽量省去了专业名称，让新学员尽快推开电学的大门。
当然也欢迎各位高手批评指正，使其更加完善，为科中做出一份贡献。
放大器顾名思义就是放大信号，以下我从应用的角度给大家讲解一下。
首先要认识放大器的基本结构。
图1-1为放大器的通用原理图：每个放大器都必须由5个引脚组成，它们是：2个供电端（单电源供电或双电源供电），1个同向输入端（标正号引脚），1个反向输入端（标负号引脚），还有一个输出端。
在这里需要注意：有的放大器芯片在一个封装内集成了多个放大器，而且把它们共用的两个电源端子分别连到一起；而有的外部引脚中没有同向输入或负向输入，因为它内部电路已经设定好，不允许设计者再次改动。
图1-2和图1-3就如此。
图1-1 放大器原理图图1-2 LM324封装图1-3 3842封装部分截图了解了放大器的基本结构，我们就要进一步学习他的基本外特性。
放大器的最基本特性就是放大，它可以把同向、反向输入端的微弱电压差信号放得很大很大。
每一种型号的放大器都有自己的放大倍数，这些数值可以在它的数据手册中查到例如LM324的共模抑制比（它可以用来衡量开环放大倍数）为：80db，也就是10的40次方，这是相当大的。
但是，如果不断提高正负输入端的电压差，是不是输出电压总是安其原有放大倍数放大呢？当然不可以，原因有很多，但是最重要的原因就是放大器供电电压的限制，举个例子，如果你用正负15v给LM324供电，不管你输入的差模信号多大，输出端的电压也不会超过正负15v。
现在大家知道了放大器的这一个基本放大特性，就可以用它分析“虚短虚短”了。
首先用反向放大电路介绍，图1-2为反向放大的电路图。
图1-2 反向放大器原理图下面来分析该放大电路是怎样反向放大的。
先向R2端输入一个1v的电压信号，这时反向输入端就会比同向输入端高1V，因为放大器的放大倍数很大，其输出端的电压会瞬间降到-12V，但是此时反向输入端的电压为1V，此时肯定会有一个电流从6脚流向7脚，而电流不能从6脚流出更不能从6脚流入（这里就是虚断，5,6脚和放大器内部断路），所以电流只能从R2流入，Ui就有部分电压降落在R2上，使反向端的电压降低，减少5,6脚电压差信号。
放大电路中的放大器类型介绍
放大电路中的放大器类型介绍在电子设备中，放大器是一种关键的电子元件，用于将信号的幅度增大，以便在不同的应用中实现放大功能。
放大器可以分为不同的类型，每个类型都有其特定的应用和特点。
本文将为您介绍一些常见的放大器类型。
一、低频放大器低频放大器是用于放大音频信号的一种类型。
它们通常工作在20Hz至20kHz的频率范围内，适用于音频放大器和音响系统。
低频放大器的特点是具有较高的增益和良好的线性性能，以确保音频信号的准确放大和高保真度。
二、高频放大器高频放大器是用于放大射频信号的一种类型。
它们主要用于无线通信设备、雷达系统和卫星通信系统等高频应用领域。
高频放大器需要具备较高的频率响应和较低的噪声系数，以确保对信号的准确放大和高质量的信号传输。
三、功率放大器功率放大器是一种特殊类型的放大器，用于将信号的功率增大。
它们通常用于驱动高功率负载，如扬声器、电机和发电机等。
功率放大器需要具备较大的功率输出能力、低失真和高效率，以确保稳定的功率放大和可靠的负载驱动。
四、差分放大器差分放大器是一种特殊构型的放大器，它们用于对差分信号进行放大和处理。
差分放大器的特点是具有较高的共模抑制比和良好的抗干扰能力，可以应对噪声和干扰信号的影响。
差分放大器常用于模拟信号处理、电压比较器和差分运算放大器等应用中。
五、运算放大器运算放大器是一种用于放大和处理模拟信号的集成电路。
它们通常用于模拟计算、滤波器设计和传感器接口等应用。
运算放大器具有高增益、高输入阻抗和低输出阻抗，可以实现准确的信号放大和精确的信号处理。
六、继电器放大器继电器放大器是一种特殊的放大器，它们通常用于控制电路中的电气开关。
继电器放大器通过放大控制信号，使继电器能够控制更大电流和更高电压的负载。
继电器放大器常用于工业自动化和电力控制系统中，以实现对各种设备和机械的精确控制。
以上是一些常见的放大器类型介绍，它们在不同的应用中扮演着重要的角色。
了解这些放大器类型的特点和应用可以帮助工程师和设计师选择合适的放大器来满足特定的需求。
电子电路中的放大器有哪些常见类型
电子电路中的放大器有哪些常见类型在电子电路中，放大器是一种用于增加电压、电流或功率的设备。
放大器广泛应用于各种电子设备中，例如音频放大器、功放、射频放大器等。
本文将介绍电子电路中常见的放大器类型。
一、运算放大器（Operational Amplifier，简称Op-Amp）运算放大器是一种差分输入的直流耦合放大器，具有极高的开环增益和输入阻抗，常用于模拟电路和某些数字电路中。
运算放大器的输出与输入之间存在线性关系，可以通过外部电路元件调整增益和频率响应。
它通常具有多个引脚，包括正输入端、负输入端和输出端。
二、晶体管放大器（Transistor Amplifier）晶体管放大器是一种使用晶体管作为放大元件的放大器。
它可以分为两种类型：BJT（双极性结型晶体管）放大器和MOSFET（金属氧化物半导体场效应晶体管）放大器。
1. BJT放大器BJT放大器是基于双极结型晶体管的放大器，根据放大器的连接方式和电路配置不同，可以分为共射极放大器、共基极放大器和共集极放大器等。
共射极放大器是应用最为广泛的一种类型，具有较高的电压增益和较低的输入阻抗。
2. MOSFET放大器MOSFET放大器是基于金属氧化物半导体场效应晶体管的放大器，也可以根据电路连接方式分为共源极放大器、共栅极放大器和共漏极放大器等。
MOSFET放大器具有高输入阻抗和低输出阻抗的特点，适用于高频率放大应用。
三、运算式放大器（Integrated Operational Amplifier）运算式放大器是一种集成的运算放大器，在单片集成电路中内建了多个运算放大器。
它的引脚布局和功能与独立运算放大器相似，但集成度更高，能够在小体积的芯片上实现多个放大器。
四、差动放大器（Differential Amplifier）差动放大器是一种特殊的放大器，具有两个输入端和一个输出端。
它能够放大两个输入信号之间的差异，常用于抑制共模干扰和增强信号传输质量。
差动放大器通常用于模拟信号处理和通信系统中。
放大器基础知识
放大器基础知识1.甲类放大：晶体管静态工作点设置在截止区与饱和区的中分点的放大电路，叫做甲类放大电路，适合于小功率高保真放大。
甲类放大又称为A类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）。
正弦信号的正负两个半周由单一功率输出原件连续放大输出的一类放大器。
当输入信号较小时，在整个信号周期中，晶体管都工作于它的放大区，电流的导通角为180度，且静态工作点在负载线的中点。
甲类放大器工作时会产生高热，效率很低，适用于小信号低频功率放大，但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式。
2.乙类放大：晶体管静态工作点设置在截止点的放大电路，叫做乙类放大电路，适合于大功率放大。
乙类放大又称为B类放大，在信号的整个周期内（正弦波的正负两个半周），放大器的输出元件分成两组，轮流交替的出现电流截止（即停止输出）。
正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。
乙类功率放大其集电极电流只能在半个周期内导通，导通角为90度。
乙类放大器的优点是效率高，缺点是会产生交越失真。
3.甲乙类放大：管静态工作点设置在截止区与饱和区之间，靠近截止点的放大电路，叫做甲乙类放大电路，适合于大功率高保真音频放大，推挽电路通常就是甲乙类放大电路。
甲乙类放大又称AB类放大，它界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。
4.丙类放大：晶体管静态工作点设置在截止区内的放大电路，叫做丙类放大电路，适合于大功率射频放大。
丙类放大又称为C类放大，丙类放大器工作在开关状态，它只处理正半周信号，也就是脉动直流信号。
而音频信号是正负都有的交流信号，使用丙类放大器会产生严重的失真。
5.推挽式：由两个晶体管，共同完成的，在正半周一个推，另一个挽，在负半周，则两个晶体管互换，原来推的变成挽，原来挽的变成推。
放大器基本原理与分类
放大器基本原理与分类放大器是一种电子设备，用于将输入信号的幅度增加，从而产生比输入信号更大幅度的输出信号。
它被广泛应用于各种电子设备和通信系统中，以提供信号放大的功能。
本文将介绍放大器的基本原理和常见分类。
一、放大器的基本原理放大器的基本原理是利用了电子组件的非线性特性。
当输入信号被传递到放大器中时，放大器内的电子组件会将输入信号的幅度增大，从而产生更大幅度的输出信号。
这个过程可以简单描述为输入信号经过放大器后，输出信号的幅度比输入信号大。
放大器的基本原理可以通过放大器的工作模式来进一步解释。
常见的放大器工作模式有两种：电压放大模式和电流放大模式。
1. 电压放大模式在电压放大模式下，放大器将输入信号作为电压输入，并输出一个经过放大的电压信号。
这种模式常用于功率放大器和音频放大器等应用中。
2. 电流放大模式在电流放大模式下，放大器将输入信号作为电流输入，并输出一个经过放大的电流信号。
这种模式常用于射频放大器和高频放大器等应用中。
二、放大器的分类根据放大器的工作原理和性能特点，可以将放大器分为多种不同的分类。
下面将介绍几种常见的放大器分类。
1. 分类方式一：按放大器的激励方式分类根据放大器的激励方式，可以将放大器分为单端放大器和差分放大器两种。
- 单端放大器：单端放大器的输入信号只有一个极性，输出信号也只有一个极性。
它常用于低频和中频放大器中，具有简单、成本低和易于实现的优点。
- 差分放大器：差分放大器的输入信号有两个相对的极性，输出信号也有两个相对的极性。
它常用于高频和宽带放大器中，具有抗干扰性好和信号完整性高的特点。
2. 分类方式二：按放大器的工作频率分类根据放大器的工作频率，可以将放大器分为低频放大器、中频放大器和高频放大器三种。
- 低频放大器：低频放大器适用于频率低于1 MHz的信号放大，如音频放大等应用。
- 中频放大器：中频放大器适用于频率在1 MHz到100 MHz之间的信号放大，如调频广播、电视等应用。
