热敏电阻的温度特性
半导体热敏电阻的电阻—温度特性实验讲义
∞ 半导体热敏电阻的电阻—温度特性实验原理1. 半导体热敏电阻的电阻—温度特性某些金属氧化物半导体（如：Fe3O4、MgCr2O 4 等）的电阻与温度的关系满足式（1）：B R = R e T （1） T ∞式中 R T 是温度为T 时的热敏电阻阻值，R ∞ 是T 趋于无穷时热敏电阻的阻值阻的材料常数，T 为热力学温度。
①，B 是热敏电热敏电阻对温度变化反应的灵敏度一般由电阻温度系数α来表示。
根据定义，电阻温 度系数可由式（2）来决定：α = 1 R T dR TdT （2）由于这类热敏电阻的α 值为负，因此被称为负温度系数（NTC ）热敏电阻，这也是最 常见的一类热敏电阻。
2. 惠斯通电桥的工作原理半导体热敏电阻的工作阻值范围一般在 1~106Ω，需要较精确测量时常用电桥法，惠斯 通电桥是一种应用很广泛的仪器。
惠斯通电桥的原理如图 1 所示。
四个电阻 R 0 、R 1 、R 2 和 R x 组成一个四边形，其中 R x就是待测电阻。
在四边形的一对对角 A 和 C 之间连接电源；而在另一对对角 B 和D 之间接 入检流计 G 。
当 B 和 D 两点电势相等时，G 中无电流通过，电桥便达到了平衡。
平衡时必CR b 图 1 惠斯通电桥原理图 图 2 惠斯通电桥面板图① 由于(1)式只在某一温度范围内才适用，所以更确切的说 R 仅是公式的一个系数，而并非实际 T 趋于无穷时热敏电阻的阻值。
R R 1 有 R x = R 2 R 1 R 0 ， 2 和 R 0 都已知， R x 即可求出。
R 0 为标准可变电阻，由有四个旋钮的电R 阻箱组成，最小改变量为 1Ω。
1 R2 称电桥的比率臂，由一个旋钮调节，它采用十进制固定值，共分 0.001，0.01，0.1，1，10，100，1000 七挡。
热敏材料的物理特性与应用
热敏材料的物理特性与应用热敏材料是一种特殊的材料，其物理特性十分独特。
热敏材料在温度变化的作用下，能够表现出明显的物理性质的变化，这种变化可以被用作一种测量手段或者是一种控制手段。
在现代工业中，热敏材料被广泛应用，如温度传感器、热敏打印机头等。
今天，我们来详细了解一下热敏材料的物理特性和具体的应用。
一、热敏材料的物理特性1、电阻温度特性热敏材料的电阻温度特性可以根据材料种类不同而有所不同，一般来说，小功率复合型电阻热敏元件的电阻温度特性曲线呈现出“正温度系数”（PTC）的曲线特性，而金属热敏电阻的温度特性则为“负温度系数”（NTC）的曲线特性。
2、温度敏感性热敏材料的温度敏感性是指在特定条件下，温度变化对热敏材料所表现出的物理性质变化的敏感程度。
热敏材料具有很高的温度敏感性，因此能够在较低的温度范围内检测到较小的温度变化。
3、热膨胀系数热敏材料的热膨胀系数是指材料在温度变化的作用下，单位温度变化所引起的线膨胀量的比例，热敏材料具有很大的热膨胀系数，这种特性使得热敏材料能够用于压力、钞票、证件等防伪领域中。
4、热导率热敏材料的热导率是指材料对热能的导热能力，一般来说，热敏材料的热导率较低，这使得热敏材料在应用中具有比较明显的局限性。
二、热敏材料的应用1、温度传感器温度传感器是热敏材料最常见的应用，其原理是根据热敏材料的电阻温度特性，监测电阻值变化，从而达到检测温度变化的目的。
温度传感器广泛应用于工业、农业和生活各个领域。
2、热敏打印机头热敏打印机头主要由热敏元件、过渡层和导热片等几个部分组成，其原理是利用热敏材料的电阻温度特性，根据电流传感器中所输入的数据来控制打印头的加热电流，从而在热敏纸上产生热印迹。
热敏打印机头广泛应用于商业打印、票据打印和条形码打印等领域。
3、温度控制器温度控制器是一种将温度变化作为反馈信号，通过控制热敏元件的电流来控制温度变化的设备，它在工业和科研领域中广泛应用，例如高温工业炉、低温环境保护设备等场合。
NTC热敏电阻特性参数基本知识
NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随着温度的升高而减小，温度降低时则电阻值增加。
它广泛应用于温度测量、温度控制以及温度补偿等领域。
了解NTC热敏电阻的特性参数对于正确选择和使用该器件至关重要。
下面将介绍NTC热敏电阻的基本知识以及其特性参数。
1.NTC热敏电阻的材料2.NTC热敏电阻的电阻温度特性NTC热敏电阻的电阻温度特性是指在一定温度范围内，NTC热敏电阻的电阻值随温度的变化规律。
一般来说，NTC热敏电阻的电阻值在室温附近随温度线性下降。
即温度升高，电阻值减小；温度降低，电阻值增加。
这种特性可以通过温度系数来描述，即NTC热敏电阻的温度系数为负值。
3.NTC热敏电阻的温度系数NTC热敏电阻的温度系数（α）是指在一定温度范围内，电阻值单位变化所对应的温度变化。
一般用%/°C来表示。
温度系数越大，NTC热敏电阻的灵敏度越高。
常见的NTC热敏电阻的温度系数范围为-1%~-6%/°C。
4.NTC热敏电阻的额定电阻值与温度关系NTC热敏电阻的额定电阻值只是一个参考值，一般在室温下测量得到。
随着温度的变化，NTC热敏电阻的电阻值也会相应改变。
实际应用时，需要根据具体的温度测量范围和精度要求，选择合适的NTC热敏电阻型号和相应的电阻值。
5.NTC热敏电阻的温度测量范围和精度6.NTC热敏电阻的响应时间7.NTC热敏电阻的封装形式综上所述，NTC热敏电阻的特性参数包括电阻温度特性、温度系数、额定电阻值与温度关系、温度测量范围和精度、响应时间以及封装形式等。
在选择和应用NTC热敏电阻时，需要根据实际需求和具体的设计要求进行综合考虑。
这些基本知识的掌握能够帮助工程师正确选择和使用NTC热敏电阻，从而确保系统的稳定性和性能。
热敏电阻的温度特性

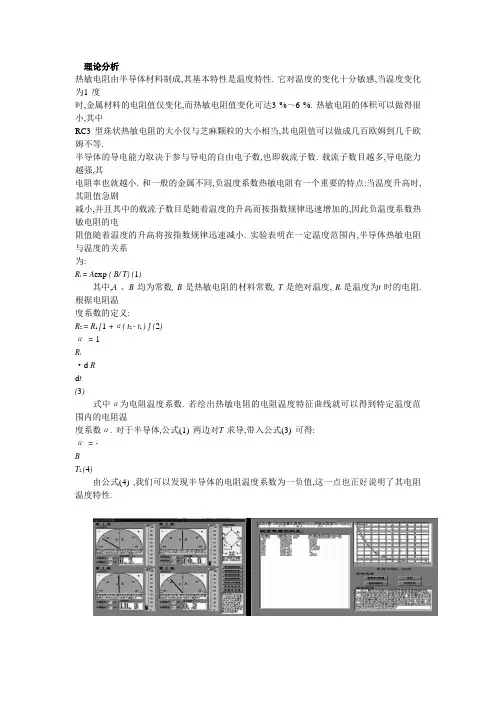

理论分析热敏电阻由半导体材料制成,其基本特性是温度特性. 它对温度的变化十分敏感,当温度变化为1 度时,金属材料的电阻值仅变化,而热敏电阻值变化可达3 %～6 %. 热敏电阻的体积可以做得很小,其中RC3 型珠状热敏电阻的大小仅与芝麻颗粒的大小相当,其电阻值可以做成几百欧姆到几千欧姆不等.半导体的导电能力取决于参与导电的自由电子数,也即载流子数. 载流子数目越多,导电能力越强,其电阻率也就越小. 和一般的金属不同,负温度系数热敏电阻有一个重要的特点:当温度升高时,其阻值急剧减小,并且其中的载流子数目是随着温度的升高而按指数规律迅速增加的,因此负温度系数热敏电阻的电阻值随着温度的升高将按指数规律迅速减小. 实验表明在一定温度范围内,半导体热敏电阻与温度的关系为:R t = A exp ( B/ T) (1)其中,A 、B 均为常数, B 是热敏电阻的材料常数, T 是绝对温度, R t 是温度为t 时的电阻. 根据电阻温度系数的定义:R2 = R1 [1 +α( t2 - t1 ) ] (2)α= 1R t·d Rd t(3)式中α为电阻温度系数. 若绘出热敏电阻的电阻温度特征曲线就可以得到特定温度范围内的电阻温度系数α. 对于半导体,公式(1) 两边对T 求导,带入公式(3) 可得:α= -BT2 (4)由公式(4) ,我们可以发现半导体的电阻温度系数为一负值,这一点也正好说明了其电阻温度特性.数据采集与处理(1) 在仿真操作界面上,按实验要求将所需的各种虚拟仪器组装成完整的实验系统,通过调节R1 、R2的大小选取电桥倍率k =R1R2= 1. 温度调到10 ℃,调节电阻箱R0 ,使检流计的读数为零,并记录此时的温度值t 和电阻值R t ; 调节温度到升温档,从10 ℃开始,每隔5 ℃测量一次,直至90 ℃,将所测温度和电阻值记录并填入表格中,如表1 所示.表1 半导体热敏电阻的温度特性(2) 绘出R t2t 曲线和ln R t2 1T曲线.t/ ℃10 15 20 25 30 35 40 45 50R t /Ω 3 494. 9 2 820. 4 2 292. 8 1 876. 9 1 546. 6 1 282. 5 1 069. 8 897. 5 757. 1( T = t + 273. 2) / K 283. 2 288. 2 293. 2 298. 2 303. 2 308. 2 313. 2 318. 2 323. 2(1 000/ T) / K 3. 531 3. 470 3. 411 3. 353 3. 298 3. 245 3. 193 3. 143 3. 094ln R t 8. 159 7. 945 7. 738 7. 537 7. 344 7. 157 6. 975 6. 800 6. 629t/ ℃55 60 65 70 75 80 85 90R t /Ω642. 0 547. 0 468. 3 402. 8 347. 9 301. 8 262. 8 229. 7( T = t + 273. 2) / K 328. 2 333. 2 338. 2 343. 2 348. 2 353. 2 358. 2 363. 2(1 000/ T) / K 3. 047 3. 001 2. 957 2. 914 2. 872 2. 831 2. 792 2. 753ln R t 6. 465 6. 304 6. 149 5. 998 5. 852 5. 710 5. 571 5. 437(3) 计算此半导体热敏电阻的材料常数B 以及常数A 和温度为20 ℃、50 ℃时的电阻温度系数αt ,最终写出此种半导体热敏电阻的电阻2温度关系表达式R t = A exp ( B/ T) .①此半导体的材料常数B 可以通过图5 求出,根据公式(1) 可以得到:ln R t =BT+ ln A (5)由以上分析可知ln R t～ 1T为一线性关系,其斜率与材料常数B 的值是一致的,求出图5 中直线的斜率便知道了B 的值. 在直线上任取两点a(3. 001 ×10 - 3 ,6. 304) 和b(3. 411 ×10 - 3 ,7. 738) ,则求得:B =ln R ta - ln R tb1T a- 1T b≈3. 500 ×103 (6)②求常数A ,任取一点带入公式(1) ,在这里我们取点c( R t = 547. 0 Ω, T = 333. 2 K) ,可以求得:A =R texp ( BT)= 547. 0exp ( (3. 500 ×103333. 2)≈0. 015 (Ω) (7)③求材料的电阻温度指数α,由公式(4) 可得:当t = 20 ℃,即T = 293. 2 K 时材料的电阻温度系数α。
NTC热敏电阻特性参数基本知识

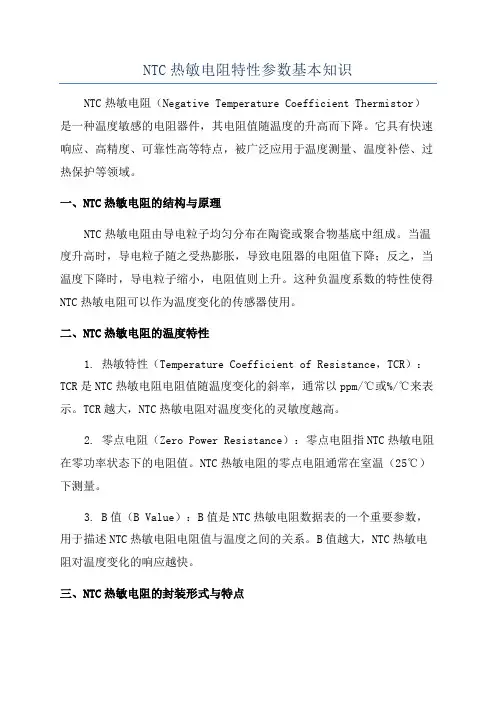

NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随温度的升高而下降。
