预制钢筋混凝土装配式检查井施工方案
预制钢筋混凝土装配式检查井施工方案
预制钢筋混凝土装配式检查井施工方案一、施工前的准备工作1.认真阅读设计图纸和施工图纸，了解检查井的尺寸、布置位置和布置要求。
2.制定施工计划，确定施工队伍和施工任务。
3.组织好所需的施工材料和设备，包括预制构件、钢筋、混凝土、模板、脚手架等。
4.进行现场勘察，检查场地的地基情况，确保施工的可行性和安全性。
5.在施工现场进行标志、测量和防护工作，确保施工区域的清晰和安全。
二、标高和基础施工1.根据设计图纸和施工图纸，通过放线确定检查井的位置和标高。
2.挖掘基坑，根据设计要求调整基坑的尺寸和深度，并清理底部的杂物和泥土。
3.进行基底处理，将基底平整并进行压实，确保基底的坚固和稳定。
4.在基底上铺设石子层或者沙土层，用于排水和防止基础沉降。
5.根据设计要求，施工浇筑基础，采用混凝土浇筑或者预制混凝土构件组装的方式。
三、井筒施工1.摆放和安装模板，根据设计要求，进行模板的调整和校正，确保模板的垂直和水平度。
2.安装钢筋骨架，根据设计要求，将预制钢筋骨架按照指定位置和布置进行连接和固定。
3.进行混凝土浇注，根据设计要求，采用混凝土现场浇注或者预制混凝土构件组装的方式进行。
4.在混凝土浇注完成后，进行养护和维护。
根据混凝土的强度等特性，进行适当的浇水和覆盖养护。
四、盖板施工1.根据设计图纸和施工要求，将预制的盖板进行运输和安装。
2.安装检查井盖板的支撑装置，保证盖板的稳定和垂直度。
3.进行检查井盖板的安装，确保盖板与井筒的密封和平整。
4.进行检查井盖板的检查和测试，验证盖板的质量和功能。
五、验收与维护1.完成施工任务后，进行施工项目的验收和验收记录的整理。
2.对检查井进行养护和维护，包括保持井筒洁净、检查排水情况、定期清理井盖和排泥等。
3.定期对检查井进行检查和维护，及时发现和解决问题，确保检查井的正常运行。
通过以上的施工方案，可以实现预制钢筋混凝土装配式检查井的有效施工，提高施工效率和质量，降低工程成本。
预制装配式检查井施工工法
预制装配式检查井施工工法（文档一）一：预制装配式检查井施工工法1.1 施工概述预制装配式检查井是一种先在工厂预制成型，然后在施工现场进行组装安装的检查井产品。
本文档将详细介绍预制装配式检查井的施工工法。
1.2 施工准备1.2.1 仔细阅读施工图纸和设计说明，了解施工要求及施工步骤。
1.2.2 准备好所需的材料和工具，包括检查井预制组件、水泥、沙子、砂石、钢筋、水平仪、测量工具等。
1.2.3 安排好施工人员和作业队伍，确保施工工期和质量。
1.3 施工步骤1.3.1 场地准备：清理施工现场，确保施工区域平整、干燥，并做好防护措施。
1.3.2 组装预制组件：根据施工图纸和设计要求，按照组装顺序将预制组件进行组装，确保组装精度和结构稳定。
1.3.3 固定预制组件：使用螺栓或焊接方式将预制组件固定好，确保连接牢固。
1.3.4 进行配筋：根据设计要求，在预制组件周围进行配筋，保证结构的强度和稳定性。
1.3.5 浇筑混凝土：在预制组件内部和周围进行混凝土浇注，确保充实度和密实度。
1.3.6 养护：根据混凝土养护要求，进行适当的养护措施，确保混凝土的强度和耐久性。
1.3.7 完工验收：完成施工后，进行检查和验收，确保施工质量符合要求。
1.4 施工注意事项1.4.1 施工过程中必须按照相关施工规范和要求进行施工。
1.4.2 施工现场必须保持清洁、整齐，做好安全防护措施。
1.4.3 施工过程中应注意施工质量，确保预制组件的连接牢固，混凝土的密实度和均匀度。
1.4.4 施工过程中严禁随意改动或调整预制组件的位置和尺寸。
（附件：施工图纸、设计说明等相关文件）（注释：预制装配式检查井施工相关的法律名词及注释）（文档二）一：预制装配式检查井施工工法1.1 施工概述预制装配式检查井是将检查井的构件在工厂进行预制，然后在现场进行组装安装的一种施工方法。
本文档将详细介绍预制装配式检查井的施工工法。
1.2 施工准备1.2.1 仔细阅读施工图纸和设计说明，了解施工要求及施工步骤。

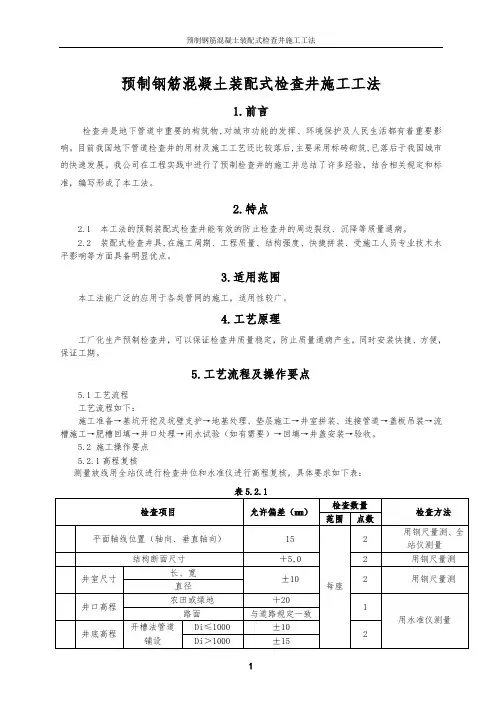

预制钢筋混凝土装配式检查井施工工法
预制钢筋混凝土装配式检查井施工工法1.前言检查井是地下管道中重要的构筑物,对城市功能的发挥、环境保护及人民生活都有着重要影响。
目前我国地下管道检查井的用材及施工工艺还比较落后,主要采用标砖砌筑,已落后于我国城市的快速发展。
我公司在工程实践中进行了预制检查井的施工并总结了许多经验，结合相关规定和标准，编写形成了本工法。
2.特点2.1 本工法的预制装配式检查井能有效的防止检查井的周边裂纹、沉降等质量通病。
2.2 装配式检查井具,在施工周期、工程质量、结构强度、快捷拼装、受施工人员专业技术水平影响等方面具备明显优点。
3.适用范围本工法能广泛的应用于各类管网的施工，适用性较广。
4.工艺原理工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时安装快捷、方便，保证工期。
5.工艺流程及操作要点5.1工艺流程工艺流程如下：施工准备→基坑开挖及坑壁支护→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→肥槽回填→井口处理→闭水试验（如有需要）→回填→井盖安装→验收。
5.2 施工操作要点5.2.1高程复核测量放线用全站仪进行检查井位和水准仪进行高程复核，具体要求如下表：不开槽法管道铺设Di＜1500 ＋10，－20 Di≥1500 ＋20，－406 踏步安装水平及垂直间距、外露长度±51 用尺量测偏差较大值7 脚窝高、宽、深±108 流槽宽度＋105.2.2 检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。
地基承载力特征值符合设计要求（无要求的应达到100kPa）。
垫层注意控制高程和水平。
5.2.3 井室拼装、盖板吊装装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由1:2防水水泥砂浆或聚氨酯掺和水泥砂浆密封。
安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。
盖板安装注意平整，高程控制低于路基顶标高。
图5.2.3-1井室拼装图 5.2.3-2 井室与盖板拼装5.2.4 管道与检查井衔接检查井与管道连接一般采用管顶平接，用1:2防水水泥砂浆或聚氨酯掺和水泥砂浆嵌缝封堵。
预制混凝土检查井施工计划
施工人员组织
组建专业施工队伍
01
组建具备预制混凝土检查井施工经验和专业技能的施工队伍，
确保施工质量。
进行安全和技术交底
02
对施工人员进行必要的安全和技术交底，明确施工要求和注意
事项，提高施工的安全性和效率。
制定详细的施工计划
3
雨水收集利用
设置雨水收集设施，将收集的雨水用于施工现场 降尘、绿化等，实现水资源的循环利用。
06
应急预案
突发状况处理
设备故障
在施工过程中，如遇设备故障，应立即停止作业，联系专业维修人 员进行检修，确保设备正常后再继续施工。
天气突变
如遇极端天气，如暴雨、大风等，应立即停止露天作业，确保人员 安全。
盖板安装பைடு நூலகம்
将盖板放置在检查井口上，调整位置和水平度， 确保盖板平稳、不渗漏。
盖板固定
使用预制的混凝土块或其他固定装置对盖板进行 固定，防止其位移或倾倒。
03
质量检测与验收
外观检测
总结词
检查井外观应平整、无裂缝、无气泡、色泽均匀。
详细描述
外观检测是质量检测的第一步，主要检查预制混凝土检查井的表面是否平整， 有无裂缝、气泡等缺陷，以及色泽是否均匀。这些因素都直接影响到检查井的 耐用性和美观度。
事后调查与总结
事故原因调查
对发生的事故进行深入 调查，找出事故原因， 为以后的工作提供借鉴。
经验教训总结
对事故处理过程中的经 验和教训进行总结，提 高应对突发事件的能力。
改进措施制定
根据调查结果和总结的 经验教训，制定相应的 改进措施，完善施工计 划和应急预案。
预制装配式钢筋混凝土排水检查井施工工法
预制装配式钢筋混凝土排水检查井施工工法一、前言随着城市化进程的加快，城市的排水系统建设也愈加复杂。
其中，排水检查井的建设是非常重要的环节，它的主要作用是排放、检查和清理污水管道中的杂物，是城市排水系统中不可或缺的组成部分。
然而，传统的检查井建设工艺存在一定的缺陷，例如工期长、投资高、劳动强度大等，已经不能适应现代建设需求。
因此，在这种情况下，预制装配式钢筋混凝土排水检查井成为了一种新型的排水检查井建设方法。
二、工法特点预制装配式钢筋混凝土排水检查井是一种先制作好模块，然后现场组装的建筑方式。
相较于传统的建设方式，它具有以下几个鲜明的特点：1. 施工速度快：预制构件可以提前生产，在现场直接组装，节约了大量施工时间。
2. 造价低廉：预制构件的生产过程中，不需要租用独立的施工现场，减少了人工和材料的成本，可以大大降低建设成本。
3. 施工难度小：预制构件为标准化生产，现场组装时，只需进行简单的安装和拼接即可，施工难度小，操作简便。
4. 质量稳定：预制构件在生产时，材料、配比经过精确的计算和调配，具有更好的抗压、抗弯、抗震等性能，保证了排水检查井的质量稳定性。
三、适应范围预制装配式钢筋混凝土排水检查井适用于城市的排水系统建设项目，包括下水道、雨水管道、污水管道等。
无论是新建项目还是旧工程改造，都可以采用这种先制作好模块，现场组装的建筑方式。
四、工艺原理1. 施工工法与实际工程之间的联系预制构件工艺原理是对预制装配式钢筋混凝土排水检查井的施工流程、材料使用、施工要点等进行综合分析，并与实际工程需求做出连接，从而确保施工符合设计要求、充分发挥技术优势和实现施工目标要求。
预制构件是整个工法的核心，其生产需要施工施工单位提供具体的生产要求和相关技术参数，以确保制造的构件符合质量要求。
2. 采取的技术措施（1）制定详细的工艺流程。
在施工前，制定施工方案和工艺流程，制定施工工序、安全措施、质量控制措施和环保措施等。
（2）严格管理施工过程。
预制装配式钢筋混凝土检查井施工工法(2)
预制装配式钢筋混凝土检查井施工工法预制装配式钢筋混凝土检查井施工工法一、前言预制装配式钢筋混凝土检查井施工工法是一种新型的施工方法，其通过预先制作钢筋混凝土构件，然后在施工现场进行装配和安装，使得施工速度更快、质量更稳定。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面。
二、工法特点预制装配式钢筋混凝土检查井施工工法具有如下几个特点：1. 提高施工速度：预制制作钢筋混凝土构件使得施工现场只需进行装配和安装，大幅度缩短了施工周期。
2. 提升施工质量：预制的构件经过工厂加工，能够保证工艺的统一性和质量的稳定性。
3. 节约人力资源：预制工艺减少现场作业的数量和时间，降低了人力资源的浪费。
4. 节约材料资源：预制工艺可以更加精确地计算所需材料数量，避免了浪费和损耗。
5. 降低施工风险：工厂预制加工减少了施工现场的不确定因素，提高了施工安全性。
三、适应范围预制装配式钢筋混凝土检查井施工工法适用于市政工程、给排水工程、电力通信工程等领域，尤其适用于大批量、标准化程度高的检查井施工。
四、工艺原理预制装配式钢筋混凝土检查井施工工法的工艺原理是通过预先制作钢筋混凝土构件，然后在现场进行装配和拼装。
具体的工艺原理包括以下几点：1. 预制构件设计：根据实际需求，进行检查井的设计，并制定相应的预制构件制作方案。
2. 钢筋混凝土构件制作：在工厂或制作场地进行钢筋混凝土构件的制作，包括预处理、浇筑、养护等过程。
3.现场安装：将预制好的构件运输到施工现场，按照设计要求进行装配和安装。
4. 连接施工：采用连接件和预制构件进行连接，确保施工过程中的连续性和稳定性。
5. 后续工序：进行涂料喷涂、防水处理等后续工序，进行最后的验收和保养。
五、施工工艺1. 施工准备：确定施工现场，清理现场及周边环境，布置施工道路等。
2. 预制构件制作：根据设计图纸和要求进行构件制作，包括预处理、钢筋布置、混凝土浇筑和养护等过程。
预制钢筋混凝土装配式检查井施工方案
1、施工工艺施工准备→基坑开挖及坑壁支护→地基处理及垫层铺设→检查井安装→管道与检查井连接→流槽施工→路面井圈及井盖安装→闭水试验→回填→验收。
2、砌筑要求(1)检查井混凝土砌块的砌筑，必须严格遵守国家现行标准验收规范要求。
(2)由于这种砌块的强度较高，密实度好，吸水性低，施工前可以不浇水湿润，或根据施工当时的季节和干湿温度情况少量浇水。
禁止直接使用饱含雨水或浇水过量的砌块。
(3)砌块砌筑前，应清除表面污物和孔洞底部的毛边，剔除外观质量不合格的砌块并严禁使用混凝土砌块在检查井砌筑中的应用断裂的砌块。
(4)砌筑用砂浆可以采用普通水泥砂浆，其强度等级不小于M5，砂浆应具有良好的保水性，可以在砂浆中投入无机或是有机塑化剂，以增加砂浆的保水性和粘结力。
(5)由于砌块采用榫槽结构，砌块的尺寸精确，施工时只需将砌块按顺序进行砌筑组合，用砌块一端的两个止浆线和另一砌块的端头相接触，依此类推，便能砌筑成满足设计要求的检查井井室，(6)砌块砌筑时，应将砌块顶面朝下(即有孔面朝下)进行砌筑，榫槽对接处的空间应灌筑水泥砂浆，振捣密实。
(7)砌块砌筑时灰缝要做到横平竖直，上下层十字错缝，砂浆要饱满，水平灰缝不大于15mm，垂直灰缝不大于20mm，砂浆饱满度要求在90％以上，垂直缝宜用内外临时夹板灌缝，砌筑后应立即用原砂浆内外勾灰缝，以保证砂浆的饱满度。
(8)井体砌筑后，做好防雨遮盖，避免雨水直接冲淋井壁；向阳面的外井壁也要做好遮阳处理，避免高温引起砂浆中水分挥发过快，必要时应适当用喷雾器喷水养护。
3、抹灰要求(1)由于这种砌块结构紧凑，尺寸精确，所以只需采用外壁抹灰，内壁勾缝的施工工艺。
(2)抹灰前应先用钢丝刷将井壁满刷一遍，清除影响砂浆与井壁粘附力的松散物、浮灰和污物，随后浇水润湿井壁，将剩余的粉状物冲掉。
为避免抹灰砂浆厚薄差异太大而引起开裂、空鼓，应将井壁低凹处修正补平。
抹灰前检查灰缝，将饱满度不够的灰缝补满。
(2)抹灰前井壁应保持湿润，含水率保持在10％～15％左右，淋水次数视当时的气候具体来定，遇到高温和干燥的天气，则要适当增加淋水次数和淋水量。
预制钢筋混凝土装配式检查井施工工法
预制钢筋混凝土装配式检查井施工工法一、前言预制钢筋混凝土装配式检查井工法，是一种新型的施工工法，该工法采用模块化设计，将钢筋混凝土材料预先加工成几个标准的模块，然后在施工现场进行组装。
该工法具有施工简便、速度快、质量高等特点，因此已经成为了现代化市政工程中应用广泛的一种工法。
二、工法特点1、预制钢筋混凝土材料的模块化设计，减少施工现场操作量，提高施工效率；2、组装检查井过程中，钢筋布置准确，保障井的稳定性；3、预制材料的生产过程受到工厂化管理，保障了产品质量的稳定性。
三、适应范围1、用于道路、桥梁、渠道等市政工程中的检查井施工；2、用于市区排水管道、污水处理等市政设施的建设；3、用于工业建设中水处理、废水排放等需要设置检查井的设施。
四、工艺原理该工法主要基于模块化设计原理，通过预先设计钢筋混凝土模块尺寸和布局，实现了工厂生产模块并在施工现场组装，从而提高了施工效率和产品质量。
五、施工工艺1、确定井的位置、规格及材料；2、预制检查井材料及模块；3、运输及组装井模块；4、连接井口与管道；5、完成检查井施工工程。
六、劳动组织根据实际施工范围与周期配置合适的人员，确定工作计划和任务分配，规范施工流程，确保施工质量。
七、机具设备1、钢筋剪切机、弯箍机等；2、混凝土搅拌机、输送泵等；3、井盖升降机、工具箱等。
八、质量控制1、材料质量符合国标和工程要求；2、模块尺寸并符合设计要求；3、强制检测钢筋布置、强度。
九、安全措施制定安全操作规程，确保人员安全，及时检查井洞内有无积水及氧气含量，保证施工过程的安全性。
十、经济技术分析该工法因为预先预制检查井材料及模块，可以在现场快速进行组装，并且由于组装是基于模块化设计的，材料半成品的生产和组装成本相对较低，从而提高了施工效率和降低了成本。
十一、工程实例广州市市政建设，多次在该市输水工程中采用预制钢筋混凝土装配式检查井施工工法，稳定性能达到标准要求，施工期快速缩短。
同时，匹配的配合管道、井盖等也逐步具备了市场优越性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制钢筋混凝土装配式检查井施工流程为：施工准备T基坑开挖T地基处理及垫层铺设T检查井安装T管道与检查井连接T流槽施工T 路面井圈及井盖安装T回填T验收。
对于明开槽排水管道施工，可以采用开槽后逐节下管、遇井吊装的方法施工；也可以采用预留井位、先下管、最后吊装井体的方法施工。
对于顶管施工，宜采用精确测量井位、先开槽吊装井室，而后将管体顶入井室预留孔的方法进行施工。
无论采用哪种施工方法，为达到地基均匀承载的效果，预制装配式混凝土排水检查井井室底板下面都必须预先铺设5〜10cm厚度的砂砾垫层。
预制装配式混凝土排水检查井各部分之间设计为企口，并在吊装时采用防水砂浆“座浆”。
预制装配式混凝土排水检查井与管道，通过预留孔并在四周填充防水砂浆形成刚性连接。
管道和井体的差异沉降靠第一节、第二节管之间的柔性接口的变形解决。
由于避免使用粘土砖砌筑和现场湿混凝土作业，明显提高了工效。
快速闭水试压后即可还土，可以做到边开挖、边铺管、边装井、边还土、边修路。
预制装配式混凝土排水检查井的整体性能好、与管道连接效果好，也提高了排水管道的总体质量。
