高压变频器在行业中的应用
变频器32个典型应用行业
变频器32个典型应用行业20世纪90年代开始，交流变频调速装置在我国的应用有了突飞猛进的发展。
由于变频调速在频率范围、动态相应、调速精度、低频转矩、转差补偿、通讯功能、智能控制、功率因数、工作效率、使用方便等方面是以往的交流调速方式无法比拟的，它以体积小、重量轻、通用性强、拖动领域宽、保护功能完善、可靠性高、操作简便等优点，深受钢铁、冶金、矿山、石油、石化、化工、医药、纺织、机械、电力、轻工、建材、造纸、印刷、卷烟、自来水等行业的欢迎，社会效益非常显著。
在变频领域，我公司起步较早，销量较大，应用负载较多。
可以说，伴随着我国变频技术成长。
下面，变频器应用的一些场合应用及效益1、空调写字楼、商场和一些超市、厂房都有中央空调，在夏季的用电高峰，空调的用电量很大。
在炎热天气，北京、上海、深圳空调的用电量均占峰电40%以上。
因而用变频装置，拖动空调系统的冷冻泵、冷水泵、风机是一项非常好的节电技术。
目前，全国出现不少专做空调节电的公司，其中主要技术是变频器节电。
2、破碎机类冶金矿山、建材应用不少破碎机、球磨机，该类负载采用变频后效果显著。
3、大型窑炉煅烧炉类冶金、建材、烧碱等大型工业转窑（转炉）以前大部分采用直流、整流子电机、滑差电机、串级调速或中频机组调速。
由于这些调速方式或有滑环或效率低，近年来，不少单位采用变频控制，效果极好。
4、压缩机类压缩机也属于应用广泛类负载。
低压的压缩机在各工业部门都普遍应用，高压大容量压缩机在钢铁（如制氧机）、矿山、化肥、乙烯都有较多应用。
采用变频调速，均带来启动电流小、节电、优化设备使用寿命等优点。
5、轧机类在冶金行业，过去大型轧机多用交-交变频器，近年来采用交-直-交变频器，轧机交流化已是一种趋势，尤其在轻负载轧机，如宁夏民族铝制品厂的多机架铝轧机组采用通用变频器，满足低频带载启动，机架间同步运行，恒张力控制，操作简单可靠。
6、卷扬机类卷扬机类负载采用变频调速，稳定、可靠。
浅谈3kV高压变频器应用环境及可行性
浅谈3kV高压变频器应用环境及可行性随着工业自动化程度的不断提高，高压变频器的应用也越来越广泛。
在诸多应用中，3kV高压变频器的应用环境及可行性备受关注。
首先，我们来谈谈3kV高压变频器的应用环境。
3kV高压变频器是一种电力变频器，主要应用在工业设备、冶金、矿山、水泵、风机等领域。
其应用环境主要包括供电电压、电源频率、负载特性、高温多尘、高海拔、油漆环境等方面。
在电力供电方面，3kV高压变频器可以适应220V/380V/660V/1140V等不同的电源电压。
频率方面，3kV高压变频器可以支持50Hz/60Hz的电源频率。
而在负载特性方面，3kV高压变频器适用于各种不同的电机负载，包括恒转矩负载、可调转矩负载和变扭矩负载。
此外，3kV高压变频器还可以适应高温多尘、高海拔、油漆环境等恶劣条件。
关于3kV高压变频器的可行性，我们可以从安装、使用、维护等方面进行分析。
首先，3kV高压变频器的安装比较复杂，需要专业人士进行安装。
同时，安装需要满足一定的条件，如空间足够、风扇、通风系统的要求达到，以确保变频器能正常工作。
其次，使用3kV高压变频器需要注意的问题也比较多。
比如，在启动变频器前需要检查设备的运行状态、开关机器的顺序、避免电网瞬间幅值大的电流冲击，以保证变频器能正常工作。
此外，使用过程中还需要严格按照操作规程来处理问题，尽量避免意外损坏。
最后，对于3kV高压变频器的维护要求也比较高。
变频器需要定期进行保养和检查，如定期更换通风风扇、检查电缆接头、清洁内部元件等。
这些工作需要有专业的维护人员进行，以确保变频器能长期稳定地运行。
综上所述，3kV高压变频器在应用环境及可行性方面存在一定的挑战和要求。
但只要在安装、使用、维护等方面做好相应的工作，加强对设备的管理和维护，就可以确保3kV 高压变频器的正常运行和长期稳定性。
高压变频器在火电厂中的应用
２ ２ 高压 变频器 在 凝结水 泵 中的应 用 ．
电厂 中凝 结 水 泵 均 按 满 足 机 组 运 行 的 额 定 工 况 并 有 一 定 的冗 余 量 进 行 选 择 。 同 时 ， 由 于 负 荷 的峰 谷 差
器 调节 时 凝结 泵 系 统 的能 耗情 况 。
表 １ 采 用 工 频 挡 板调 节 时 的凝 结 水 泵 系统 能 耗
作 者 简介 ： 贾云 辉 （ ９ ５ ） 工程 师 ； １７ 一 ， 曾厚 继 （ ９ １） 助 理 工 程 师 。 １ ８一 ，
大 ， 因 此 电 网 机 组 低 负 荷 运 行 不 可 避 免 。 然 而 结 水 泵 采 用 定 速 运 行 ， 流 量 靠 出 入 口 阀 门 调 节 ， 电 机 出 力 接
荷 ，电机功 率仅 与 电源频 率 的一 次 方 成 正 比 ，采 用变 频
调 速 控 制 后 的 节 能 效 果 相 对 于 二 次 方 转 矩 负 荷 较 差 。 而 对 于 碎 煤 机 类 的 波 动 功 率 负 荷 ， 电 机 功 率 与 电 源 频 率 没 有 比例 关 系 ，若 使 用 变 频 器 ，基 本 没 有 什 么 节 能 效 果 。
及 供 给 电机 电源 的 频 率 ；
和额 定 频 率 ， ｆ 一５ Ｈｚ ０ 。
由于 Ｐ 一 （ ｉ ）・ ≈ ７ １ Ｗ 。 那 么 发 电 机 在 ＂／ Ｐ ９ｋ
Ｈ ｌ Ｈ２一 （ ｌ ｎ ） ／ ” ／ 。 ２ Ｐｌ Ｐ ／ ２一 （ １ Ｙ ） ”／ｔ ／２
满 负荷 运 行 时 的节 电率 为 ：
变 频 器
高压 变 频 器 在 火 电厂 中的应 用

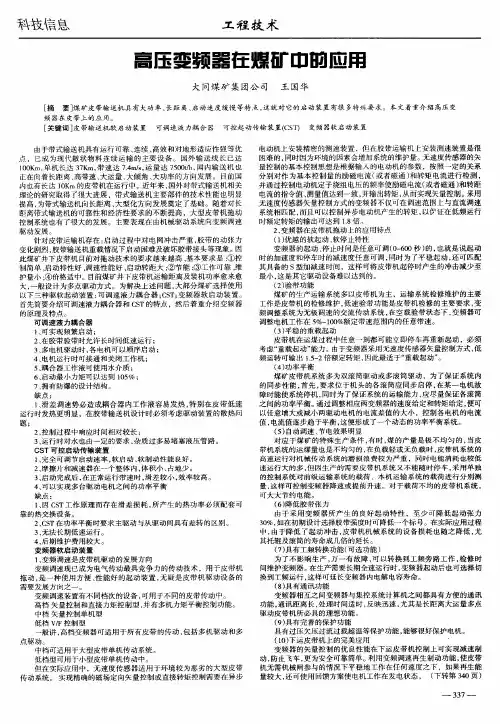

高压变频器在煤矿中的应用
［ 键 词 ］ 带 输送 机 软 启 动 装 置 可调 速 液 力 耦 舍 器 可控 起 动传 输 装置 （ ｓ ） 变 频 器软 启动 装 置 关 皮 ｃ Ｔ
由于带式输送机具有 运行 可靠 、 连续 、 高效和对地形适应性强等优 点 ，已成为现 代散状物料 连续运 输的 主要设备 。 国外输 送线 长 已达 １０ ｍ， 机 长 达 ３ Ｋ ， 速 达 ７４ ／， 量 达 ７ ０ｔ ， 内 输 送 机 也 ０Ｋ 单 ７ｉ带 ｎ ．ｍ ｓ运 ５０／ 国 ｈ 正在 向着长距离 、 高带速 、 大运 量 、 大倾角 、 大功率 的方 向发展 。 目前 国 内也有长达 １Ｋ ０ ｍ的皮带机在运行 中。近年来 ， 国外对带式输送 机相关 理论 的研究取得了很大进展 ，带式输送机主要部件 的技术性能也 明显 提高， 为带式输送机向长距 离 、 大型化方向发展奠定 了基础 。随着 对长 距离带式输送机的可靠 性和经济性要求的不断提高 ，大 型皮带机 拖动 控制系统也有 了很大的发展。主要表现在 由机械驱动系统 向变频 调速 驱 动发 展 。 针对皮带运输机存在 ： 启动过程中对 电网冲击严重 ， 胶带 的动张力 变化剧烈 ， 胶带输送机重载情况下启 动困难及破坏胶带接头等现象。因 此煤矿井下皮带机 目前对拖动技术的要求越来越高 ， 基本要求 是 ： ①控 制简单 ， 启动特性好 ， 调速性能好 ， 启动转距大 ； 能 ； ②节 ③工作 可靠 ， 维 护量小 ： ④价格适中。目前煤矿井下皮带机运输距离及装机功率愈来愈 大， 一般设计 为多点驱动方式。为解决上述 问题 ， 大部分煤矿选 择使用 以下三种驱软起动装置 ： 可调速 液力耦合器 ； Ｓ ； Ｃ Ｔ 变频器软启动装 置。 首先简要介绍可调速液力耦合器和 Ｃ Ｔ的特点 ，然后着 重介绍变频器 Ｓ 的 原 理及 特 点 。 可 调 速液 力耦 合 器 １ 可 实现 频 繁 启 动 ； 、 ２ 在 胶带 验 带 时 允 许 长 时 间 低 速 运 行 ； 、 ３ 多 电机 驱 动 时 ， 电机 可 以 顺 序 启 动 ； 、 各 ４、 机运 行 时可 接 通 和 关 闭 工 作 机 ； 电 ５ 耦 合器 工 作 液 可 使 用 水 介 质 ； 、 ６ 启 动最 小 力 矩 可 以达 到 １ ５ ； 、 ０％ ７ 拥 有 防爆 的设 计 结 构 。 、 缺点 ： １ 滑差调速势必 造成耦合器 内工作 液容易发热 ， 、 特别在皮带 低速 运行时发热更 明显 ，在胶带输送机设计 时必 须考 虑驱动装置的散热问

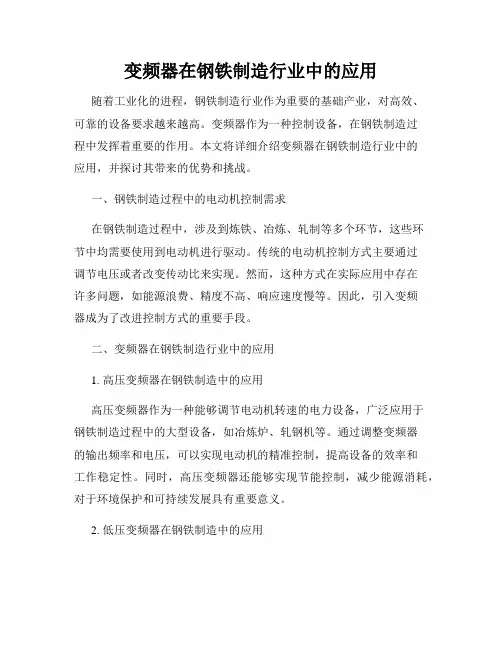

变频器在钢铁制造行业中的应用
变频器在钢铁制造行业中的应用随着工业化的进程，钢铁制造行业作为重要的基础产业，对高效、可靠的设备要求越来越高。
变频器作为一种控制设备，在钢铁制造过程中发挥着重要的作用。
本文将详细介绍变频器在钢铁制造行业中的应用，并探讨其带来的优势和挑战。
一、钢铁制造过程中的电动机控制需求在钢铁制造过程中，涉及到炼铁、冶炼、轧制等多个环节，这些环节中均需要使用到电动机进行驱动。
传统的电动机控制方式主要通过调节电压或者改变传动比来实现。
然而，这种方式在实际应用中存在许多问题，如能源浪费、精度不高、响应速度慢等。
因此，引入变频器成为了改进控制方式的重要手段。
二、变频器在钢铁制造行业中的应用1. 高压变频器在钢铁制造中的应用高压变频器作为一种能够调节电动机转速的电力设备，广泛应用于钢铁制造过程中的大型设备，如冶炼炉、轧钢机等。
通过调整变频器的输出频率和电压，可以实现电动机的精准控制，提高设备的效率和工作稳定性。
同时，高压变频器还能够实现节能控制，减少能源消耗，对于环境保护和可持续发展具有重要意义。
2. 低压变频器在钢铁制造中的应用除了高压变频器，在钢铁制造行业中，低压变频器也扮演着重要的角色。
它广泛应用于钢铁制造中的小型设备，如风机、泵站等。
通过控制变频器的输出频率和电压，可以实现对电机的精准调节，满足不同工况下的需求。
低压变频器具备体积小、安装方便、使用灵活等特点，为钢铁制造企业提供了可靠的电机控制解决方案。
三、变频器应用带来的优势1. 提高设备效率和工作稳定性：通过变频器精准调节电动机的转速和输出功率，能够有效提高设备的效率和工作稳定性，减少能源消耗和废品率。
2. 降低电动机起动电流：钢铁制造行业中的大型设备通常需要较大的启动电流，而传统的启动方式会对电网造成冲击。
变频器的应用可以通过控制电机的起始电压和电流，实现平稳启动，减小对电网的影响。
3. 实现精准控制和自动化：钢铁制造行业对设备的精准控制要求较高，变频器能够根据不同工况自动调节输出频率和电压，实现设备的精准控制和自动化操作，提高生产效率和产品质量。
火电厂高压变频器安全应用技术
高压变频器内部电路复杂，可能出现 短路或接地故障，引发设备故障或火 灾事故。
电磁干扰
高压变频器在运行过程中会产生较强 的电磁干扰，可能对周围设备和仪表 产生影响，甚至导致误动作。
火电厂高压变频器的安全防护措施
散热设计优化
合理设计散热系统，确保高压变 频器在各种工况下都能有效散热，
防止过热。
电磁屏蔽与滤波
集成化
未来高压变频器将更加集成化，将电机、变频器 和控制系统集成在一起，实现更紧凑、更方便的 安装和维护。
智能化
高压变频器将与人工智能、大数据等先进技术结 合，实现智能化运行和远程监控，提高运行效率 和安全性。
高压变频器在火电厂中的发展前景
01
节能减排
随着环保要求的不断提高，火电厂需要不断降低污染物排放和能源消耗。
火电厂高压变频器安全应 用技术
• 火电厂高压变频器概述 • 高压变频器的安全应用技术 • 高压变频器在火电厂中的实际应用案
例 • 高压变频器安全应用的挑战与解决方
案 • 高压变频器安全应用的未来展望
01
火电厂高压变频器概述
高压变频器的定义与特点
总结词
高压变频器是一种能够将输入的工频电源转换成不同频率的交流电源的设备，具 有高效、节能、调速精度高、范围广等优点。
详细描述
在高压变频器的安装与调试过程中，应加强质量监控，对 每个环节进行严格的检查和验收。一旦发现问题，应及时 进行处理，确保设备的质量和性能。
总结词
保持安装与调试人员的专业水平，定期进行培训和技能提 升。
详细描述
为确保高压变频器的安装与调试质量，应保持相关人员的 专业水平。应定期进行培训和技能提升，使安装与调试人 员熟悉新技术、新方法，提高其专业能力和技术水平。
2023年变频器行业现状分析：高压变频器市场占比达26%
7. 风能变频器风能变频器在变频器市场中占比达到了9%，主要应用于风力发电行业。
8. 水泵变频器水泵变频器在变频器市场中占比达到了7%，主要应用于给排水行业。
9. 电梯变频器电梯变频器在变频器市场中占比达到了5%，主要应用于电梯制造行业。
2. 市场规模及增长近年来，变频器市场规模持续增长，其中高压变频器的市场规模增长尤为明显。据统计，2021年高压变频器市场规模同比增长了15%，预计到2023年，其市场规模将达到150亿元。
随着科技的不断进步，变频器技术也在不断发展。目前，高压变频器技术已经进入了第四代，其特点是功率模块采用IGCT(绝缘栅极晶体管)或IGBT(绝缘栅双极晶体管)等新型功率半导体器件，同时引入矢量控制、直接转矩控制等先进控制策略。未来，随着技术的不断升级，高压变频器在市场中的份额还将继续增长。
10. 注塑机变频器注塑机变频器在变频器市场中占比达到了4%，主要应用于注塑机制造行业。
11. 其他类型变频器其他类型变频器在变频器市场中占比达到了1%。
高压变频器市场占比分析
变频器行业现状分析
变频器行业现状与未来展望变频器行业现状及展望
2023年变频器行业：高压变频器占比达26%2023年变频器行业现状分析：高压变频器市场占比达26%
5. 客户需求多样化：随着工业应用领域的不断拓展，变频器产品种类和功能也在不断丰富，以满足不同客户的需求。
变频器行业现状
高压变频器市场占比
变频器行业现状及展望
变频器行业现状及展望
2023年变频器行业现状分析：高压变频器市场占比达26%
2023年变频器行业现状分析：高压变频器市场占比达26%
高压变频器在冶金石化行业中的应用
高压变频器在冶金石化行业中的应用摘要：本文主要介绍了高压变频器的技术特点以及在冶金石化行业中的应用情况。
关键词：高压变频器应用冶金石化行业1. 引言随着我国经济的快速发展，国内各类能源消耗逐渐增大，限于不可再生能源的限制，使国内各类能源供应紧张。
而且我国能源浪费还比较严重，如何高效利用能源已经被国家摆在重要的战略位置。
据业内专业人士估计，中国发电总量的60%以上消耗在电动机上。
而中国目前电动机总装机容量已超过4亿千瓦，高压电机约占一半左右，高压电动机中近70%拖动的负载是风机、泵类、压缩机，其中一半适合调速，即有约7500万kW的高压电机处在浪费能源的运行状态。
从目前高压变频器的一般使用情况来看，平均节电可达30%，在技术改造项目中，高压变频器的投入和使用，其节能效果是显而易见的。
在新建项目中，高压变频器在风机、水泵类的应用也已经深入到钢铁、石油、化工各个行业，节能效果已经为大家所共识，是经济可持续发展的必然趋势。
2. 风光高压变频器的技术特点山东新风光电子科技发展有限公司研制生产变频器已有十几年的经验，高压变频器技术已经相当成熟，并在各行各业得到广泛的应用。
风光高压变频器以西门子新型IGBT作为主功率器件，采用高性能数字信号处理器DSP进行控制，精心设计的算法可以保证电机达到最优的运行性能。
彩色液晶触摸屏实时监控系统运行状态，以高可靠性、易操作、高性能作为设计目标的风光高压变频调速器在激烈的市场竞争中得到用户的认可。
我公司有能力有信心为客户量身订做高质量的高压变频调速系统。
风光高压变频调速系统采用功率单元串联的结构方式，可靠性高。
功率单元采用标准模块化设计，每个单元完全一样可以互换，安装维护简单方便。
并且每个单元都有旁路功能，当某个单元出现故障时，控制电路控制可控硅将故障单元的输出短接，这样变频器仍能正常运行。
单元主电路图它的输入侧采用干式移相变压器，可以实现36脉冲的整流方式，完全满足国家对电网谐波的最严格的要求。
