·18·文章编号：2095-6835（2023）22-0018-04基于PLC 的楼宇二次供水智能控制系统设计＊曹哲贤，王宇杰，刘涛，付焕森，张熠飞（泰州学院机电工程学院，江苏泰州225300）摘要：高层楼宇的二次供水在居民日常工作和生活中具有重要的作用。
为提高二次供水的稳定性，设计了一种智能控制系统，该系统基于西门子S7-1200系列PLC （Programmable Logic Controller ，可编程逻辑控制器）、MCGS （Monitor and Control Generated System ，监视与控制通用系统）触摸屏、变频器及通信模块等设备，完成了硬件设计和软件编程。
系统还可以让用户参与控制系统的监测，实时监控二次供水的压力、水质及杂物等，保证用户的供水质量。
最后，通过仿真实验，该系统模拟运行体现出可靠的稳定性和开放性。
关键词：高层楼宇；二次供水；PLC ；实时监控中图分类号：TU991文献标志码：ADOI ：10.15913/ki.kjycx.2023.22.005高层楼宇在城市化进程中发挥重要作用，二次供水与居民的工作和生活息息相关。
目前，二次供水基本采用自动控制，该系统往往也受控于物业，居民很难参与二次供水的监控中，导致近年来常有供水质量不佳的情况发生，如高峰期的水压不够，控制系统的老化、无人定期检修，水箱中出现杂物等。
对于二次供水，供水压力、水质、有无杂物是供水质量的关键因素。
基于此，众多学者和工程师进行了研究，如高锐等[1]利用PLC 和SCADA （Supervisory Control And Data Acquisition ，数据采集与监视控制）系统对二次供水系统的各项参数进行实时监测，实现了对二次供水系统的智能控制；欧惠玲[2]采用西门子PLC 和GYMS （集成管理控制平台）、安防、门禁管理、水质在线监控等设备，推广二次供水标准泵房地的封闭式和智能化管理；张万青等[3]对二次供水的节能损耗进行了重点研究，设计了定时休眠功能；陈经艳[4]使用三菱FX3U 系列PLC 自带的PID （Proportion Integration Differentiation ，比例、积分、微分）控制，提供了供水系统的变频恒压控制，获得了较好的控制精度；路桂明等[5]利用PLC 和变频器组成闭环控制，实现了供水系统能够自动调节水泵的工作状态。
城市二次供水设施实时监控的必要性
次 仪表 数据 ，一 条 经 过数 据信 号 转换 器 Ｒ 一 ８ Ｓ ４ ５信
号端 口送 入 电台，通过 天线 向 中控室发 送无 线信 号 ； 另 一条 经过 数 据信 号 转换 器 Ｒ 一 ３ Ｓ ２ ２信号 端 口送 往 泵站 微机 ， 保存 现场 原始 数据形 成无 线通 讯 系统 ， 每
待 状 态 ，一 旦来 电 ，Ｃ和 Ｐ Ｃ将 自动 设 入 电源 ， Ｐ Ｌ 恢
台微机 中添 加 内置 ＭＯ ０ 和一 部 市话 线 ， 成 有 Ｄ Ｍ 形
动、 手动工
供 电功 能 ： 各泵 站设 置 Ｐ Ｃ Ｐ ＋ 流 电源 质量 检 测 Ｌ＋Ｃ交 系 统 、 流 电源或 Ｕ Ｓ 以备泵 站 内所用 交 流 电源断 直 Ｐ， 电或 电源 质量 超标 时 自动切换 供 电 （ 自控 系 统 ） 给 。
远 程监 控 系统具 有 以下功 能 。（） 据设定 水压 １ 根
自动调 节变 频器频 率 ，使泵 出 口压力 满足 所有 用 户
要求 。（） ２根据 水压及 变频 器运 行频 率 ｃ动计算 和投 ａ 入机 组 ， 现各 大 机组 软 启动 。（ 对 各 机组 电动 阀 实 ３ ）
Ｎ 、Ｅ Ｖ Ｒ ．。工作站 使用 Ｗｉｄ ｗ ９ Ｔ Ｓ Ｒ Ｆ ４０ ｎ ｏ ｓ ８操作 系统 ，
线通 讯 系统 ， 次仪 表 、 像头 等将 二次 供水 泵 站 出 一 摄 口压力 、 流量 、 池 水位 、 水 开关 车 及泵 站 内相关 信 息 等传 到 中控室 ， 以便 及 时报警 。 中控室 监控各 无 人值 守 泵站 的工作 情况 ， 并及 时发 现 问题 ， 作控 制 处理 操
二次供水无负压供水设备验收标准
水池、水箱要求生活饮用水池（箱）必须单独设置，不得与其他用水的水池（箱）合并设置，并应有良好的保温措施。
建筑物内水池（箱）侧壁与墙面间距不宜小于，安装有管道的侧面，净距不宜小于；水池（箱）与室内建筑凸出部分间距不宜小于；水池（箱）顶部与楼板间距不宜小于；水池（箱）底部应架空，距地面不宜小于,并应具有排水条件。
人孔高出水池（箱）外顶不应小于。
圆型人孔直径不应小于，方型人孔每边长不应小于。
水池应具有良好的保温措施；钢筋混凝土水池水箱，必须内衬不锈钢、瓷砖等食品级材料及其预制水箱或内涂食品级涂料。
水池(箱)的进水管与出水管，在水箱内部的，管壁和断面应做好防腐蚀处理。
室外蓄水池(水箱)周围不得有渗水坑、化粪池、垃圾堆和有毒有害物品等污染源和污水管道，出口应高出地面并设防护设施。
水箱应有相应的透气管和罩，人孔的位置和大小要满足水箱内部清洗消毒工作的需要，有盖(门)，并上锁。
水池、水箱应设有爬梯，便于卫生清洗、消毒和检查；水箱泄水管应设在水箱的底部，泄水管与溢水管均不得与下水道直接连通，溢水管末端必须安装防虫网罩；水箱内爬梯、支撑件等，应使用不锈钢材料。
给水管道、阀门要求建筑给水管道应选用有内衬或耐腐蚀的管道，主要是聚乙烯管（PE）或衬（涂）塑钢管。
在水箱、水池内部的进、出水管应选用内外防护钢管和不锈钢管等，外部及端口防护作不低于内防护标准处理；应选用与各种管道管材相应的专用配件，并作不低于相应管材标准的内外防护处理。
现场制作的钢配件应作内外防护处理；阀门材质原则上应与管道材质一致，并作不低于相应管材标准的内外防护处理。
阀门应选用不锈钢球阀、铸铜闸阀、软密封橡胶闸阀等。
透气阀、浮球阀、止回阀、减压阀、紧急关闭阀应选用铜、不锈钢材质阀门。
给水管道、阀门不得含有国家明令禁止使用的材料；管道布置清晰，横平、竖直，无强行连接；管道支、托、吊架安装牢固、规范；应有防冻包扎。
水泵及其附属设施要求水泵机组应设置备用泵，备用泵供水能力不应小于最大一台运行水泵的供水能力。
B3-1 二次供水远程监控系统技术方案.

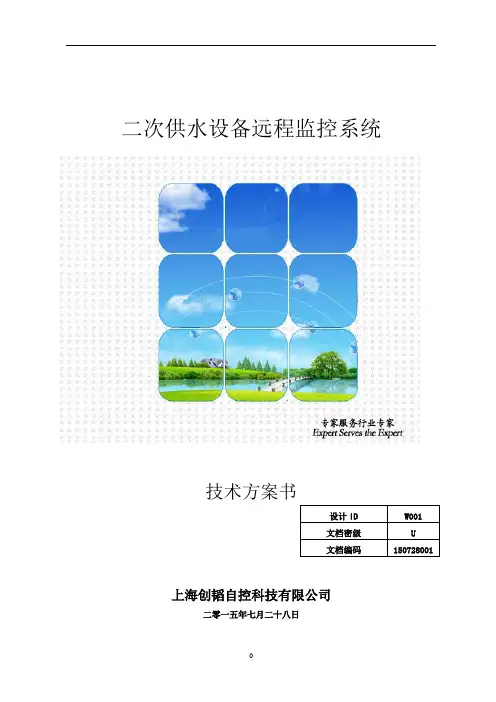

二次供水设备远程监控系统技术方案书上海创韬自控科技有限公司二零一五年七月二十八日目录1设计依据 (2)1.1建设远程监控的发展要求 (2)1.2设计原则 (3)1.3系统概述 (5)2系统组成原理 (6)2.1中控室 (7)2.1.1硬件 (7)2.1.2 软件 (8)2.2二次供水设备终端定义 (9)3供水设备远控软件的功能定义 (11)3.1数据流程规划 (11)3.2通信服务程序的定义 (11)3.3对供水设备的兼容性 (12)3.4对泵站或测压点数据操作的实时性及简易性 (13)3.5对供水设备或测压点监测信息的完整性 (14)3.6设备的历史数据报表及曲线分析 (16)3.7疑点分析 (18)3.8设备的远程控制及报警机制 (18)3.9分级管理 (20)3.10设备的安保管理 (21)3.11设备云图 (22)3.12运营情况分析 (23)3.13移动终端数据浏览 (23)4系统软硬件技术细节描述 (24)5项目实施质量的保证——行动偏差表 (27)附录A 部分成功案例 (29)附录B 数据变量采集表在兼顾数据完整的情况下，又预留50个变量作为后期使用 (32)1设计依据1.1建设远程监控的发展要求饮水安全是现代化城市可持续发展的重要基础条件，供水企业提供优质、安全的饮用水是建设健康、和谐社会并促进经济发展的基础。
池州全市现有已经正式运营自来水二次供水泵站约有十多座，由于各二次供水泵站地理分布遥远，泵站的运行情况、水质数据等信息受到地域限制及通信服务普及程度不同的影响，无法实时反馈到自来水公司，大多依靠定期向行业主管部门提交人工填写的纸质报表或电子报表的方式进行管理，这些方式效率低、准确性差，反映缓慢。
尤其是现场出现了运行故障等问题，行业主管部门不能及时发现，存在着严重的信息滞后、事故处理周期长等问题。
为此，迫切需要建立一个集自动化、信息化、智能化为一体的二次远程在线监控系统。
建立“池州城市二次供水远程监控系统”信息管理平台，实时在线监测全区各二次供水泵站的电机运行、阀门状态、流量等指标，将数据汇总到池州市自来水厂，进行实时监控，及时、准确地掌握泵站运行信息，以便及时发现问题，并讯速做出反应，另一方面，还可以通过对历史数据的分析，对自来水生产工艺提出改进、调节建议。
《城市二次供水远程监控系统设计》范文
《城市二次供水远程监控系统设计》篇一一、引言随着城市化进程的加快，城市供水系统的重要性日益凸显。
二次供水作为城市供水系统的重要组成部分，其运行状态直接关系到居民的生活质量。
然而，传统的二次供水管理模式存在诸多问题，如信息反馈不及时、管理效率低下等。
因此，设计一套城市二次供水远程监控系统显得尤为重要。
该系统能够实时监测供水状态，提高管理效率，保障供水安全，为城市供水管理提供有力支持。
二、系统设计目标城市二次供水远程监控系统的设计目标主要包括以下几个方面：1. 实现二次供水的实时监测，包括水质、水位、压力等参数的监测。
2. 提高管理效率，实现远程控制，降低人工成本。
3. 保障供水安全，及时发现并处理供水异常情况。
4. 提供数据支持，为供水系统的优化提供依据。
三、系统设计原则1. 可靠性：系统应具有较高的可靠性，确保在各种环境下都能稳定运行。
2. 实时性：系统应具备实时监测功能，确保数据信息的及时性。
3. 扩展性：系统应具有良好的扩展性，以适应未来城市供水的发展需求。
4. 易用性：系统应操作简便，界面友好，便于管理人员使用。
四、系统架构设计城市二次供水远程监控系统主要由以下几个部分组成：数据采集层、数据传输层、数据处理层和应用层。
1. 数据采集层：通过安装在水厂的传感器，实时采集二次供水的各项参数，如水质、水位、压力等。
2. 数据传输层：将采集到的数据通过无线通信网络传输至数据中心。
3. 数据处理层：对传输过来的数据进行处理，包括数据存储、数据分析等。
4. 应用层：通过人机交互界面，展示实时数据，实现远程控制和管理。
五、系统功能设计1. 实时监测：通过传感器实时监测二次供水的各项参数，如水质、水位、压力等。
2. 远程控制：通过应用层的人机交互界面，实现远程控制，包括启停泵站、调节水位等。
3. 报警功能：当监测到供水异常时，系统应自动报警，并通过手机短信、邮件等方式通知管理人员。
4. 数据统计与分析：对历史数据进行统计与分析，为供水系统的优化提供依据。
智慧城市二次供水系统

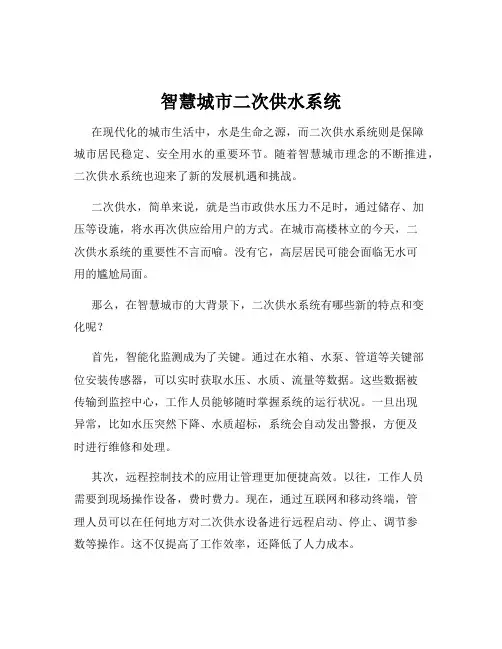

智慧城市二次供水系统在现代化的城市生活中，水是生命之源，而二次供水系统则是保障城市居民稳定、安全用水的重要环节。
