供水管网漏水监控系统解决方案
WUTOS
供水管网漏水监控系统
技术方案
邮科院供水改造
目录
一、概述 (2)
二、流量、压力分析原理 (2)
三、分区计量工作实施 (3)
1、分析管网合理进行管网逻辑分区 (3)
2、设备名称 (4)
3、工作流程 (5)
四、产品报价 (7)
一、概述
分区计量在供水管网有广泛的使用，通过监测供水管网的各项运行参数，最终判断管网是否健康运行，同时根据采集到的流量和压力参数，通过逻辑运算评估管网漏失量，并确定是否有新增加的漏水发生。
德国SebaKMT公司Sebalog D无线数据无线监测仪是为供水企业特别定制的新一代管网数据监测仪，与各种模拟或数字传感器连接，可自动完成管网数据的采集、记录和无线传输，对供水管网及其运行设备的水压、流量、水质等数据进行实时远程监测和远程控制。
二、流量、压力分析原理
最小夜间流量分析管网漏失量管道最小夜间流量突发性增加并
且不可逆恢复代表有新的漏水发生；
流入一个节点/区域的量等于流出或消耗的量；
管网破损漏水，会造成局部水压下降；
压力分析可以提供依据对水量进行分配；
管道压力突发性降低并且不可逆恢复代表有漏水发生。
通过压力和流量分析管网的水平衡点，通过调节水平衡点的移动，避免出现水质二次污染。管道最小夜间流量突发性增加并且不可逆恢复一般代表有新的漏水发生。
环状管网相邻节点的压力平衡和流量为零产生水平衡点；
枝状管网末梢形成水平衡点。
B3-1 二次供水远程监控系统技术方案.
二次供水设备远程监控系统 技术方案书 上海创韬自控科技有限公司 二零一五年七月二十八日
目录 1设计依据 (2) 1.1建设远程监控的发展要求 (2) 1.2设计原则 (3) 1.3系统概述 (5) 2系统组成原理 (6) 2.1中控室 (7) 2.1.1硬件 (7) 2.1.2 软件 (8) 2.2二次供水设备终端定义 (9) 3供水设备远控软件的功能定义 (11) 3.1数据流程规划 (11) 3.2通信服务程序的定义 (11) 3.3对供水设备的兼容性 (12) 3.4对泵站或测压点数据操作的实时性及简易性 (13) 3.5对供水设备或测压点监测信息的完整性 (14) 3.6设备的历史数据报表及曲线分析 (16) 3.7疑点分析 (18) 3.8设备的远程控制及报警机制 (18) 3.9分级管理 (20) 3.10设备的安保管理 (21) 3.11设备云图 (22) 3.12运营情况分析 (23)
3.13移动终端数据浏览 (23) 4系统软硬件技术细节描述 (24) 5项目实施质量的保证——行动偏差表 (27) 附录A 部分成功案例 (29) 附录B 数据变量采集表在兼顾数据完整的情况下，又预留50个变量作为后期使用 (32)
1设计依据 1.1建设远程监控的发展要求 饮水安全是现代化城市可持续发展的重要基础条件，供水企业提供优质、安全的饮用水是建设健康、和谐社会并促进经济发展的基础。 池州全市现有已经正式运营自来水二次供水泵站约有十多座，由于各二次供水泵站地理分布遥远，泵站的运行情况、水质数据等信息受到地域限制及通信服务普及程度不同的影响，无法实时反馈到自来水公司，大多依靠定期向行业主管部门提交人工填写的纸质报表或电子报表的方式进行管理，这些方式效率低、准确性差，反映缓慢。尤其是现场出现了运行故障等问题，行业主管部门不能及时发现，存在着严重的信息滞后、事故处理周期长等问题。为此，迫切需要建立一个集自动化、信息化、智能化为一体的二次远程在线监控系统。 建立“池州城市二次供水远程监控系统”信息管理平台，实时在线监测全区各二次供水泵站的电机运行、阀门状态、流量等指标，将数据汇总到池州市自来水厂，进行实时监控，及时、准确地掌握泵站运行信息，以便及时发现问题，并讯速做出反应，另一方面，还可以通过对历史数据的分析，对自来水生产工艺提出改进、调节建议。 预计5年内接入本系统的二次供水设备的数量超过500套；且本设计可容纳供水设备的总套数不设上限。 本文件描述了系统中涉及的所有软硬件组成部分的技术特性和功能特点。

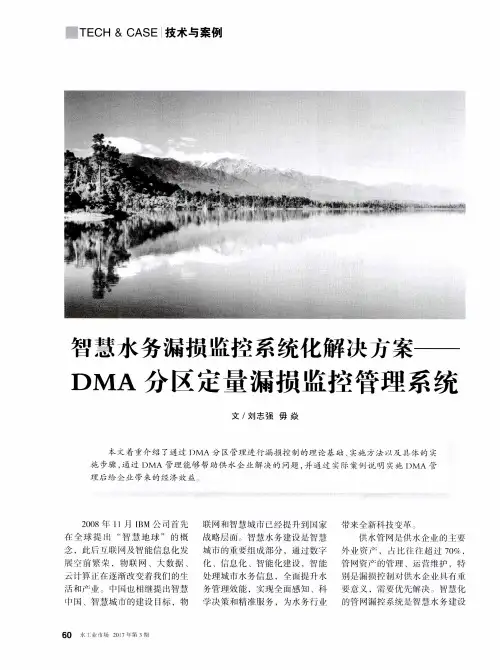

供水管网DMA分区定量漏损监控管理系统
