工地试验室平面布置图

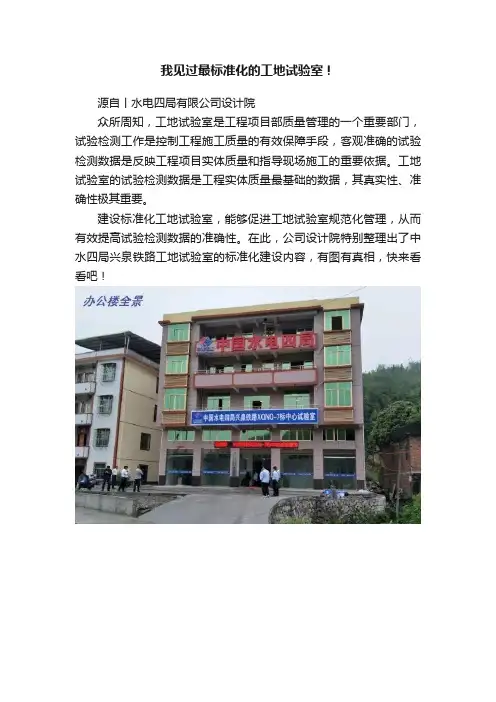

我见过最标准化的工地试验室！
我见过最标准化的工地试验室！源自丨水电四局有限公司设计院众所周知，工地试验室是工程项目部质量管理的一个重要部门，试验检测工作是控制工程施工质量的有效保障手段，客观准确的试验检测数据是反映工程项目实体质量和指导现场施工的重要依据。
工地试验室的试验检测数据是工程实体质量最基础的数据，其真实性、准确性极其重要。
建设标准化工地试验室，能够促进工地试验室规范化管理，从而有效提高试验检测数据的准确性。
在此，公司设计院特别整理出了中水四局兴泉铁路工地试验室的标准化建设内容，有图有真相，快来看看吧！近年来，随着铁路建设的加速发展，中心试验室的标准化程度越来越高，不仅要求外好、实用、布置合理，还要求具备硬件配套设施齐全，信息化程度高，人员技术水平强等点。
中心试验室应有相对独立的试验场地及生活、办公区域，布局合理，且经济适用。
一建设试验室的依据1.1）铁路建设项目工程试验室应遵守《检验检测机构资质认定管理办法》（总局令第163 号）和《检验检测机构资质认定评审准则》的规定。
1.2）建设项目工程试验室应根据《铁路建设项目工程试验室管理标准》（Q/CR9024- 2015）设置成立。
1.3）铁路建设项目工程试验室应遵守相应标准，规范和规程的要求。
二试验室人员配备根据《检验检测机构资质认定管理办法》（总局令第163号）第九条、第十五条和《检验检测机构资质认定评审准则》条款4.2的要求，检验检测机构应具有与其从事检验检测活动相适用的检验检测技术人员和管理人员。
2.1）建设单位人员配备建设单位应具有对铁路建设项目工程试验室进行管理的能力，应配备专职试验管理人员，其应具有中级以上职称和一定的业务素质（工作五年以上）。
2.2）管理人员铁路建设项目工程主要负责人如试验室主任、技术负责人和质量负责人、授权签字人应由母体试验室正式聘用的合同制员工。
试验室主任、主要负责人及主要技术人员应保持稳定、不得随意更换，如需更换，应履行审批手续（中心试验室经母体试验室确认，并向建设单位主管部门提出书面申请，试验分室主要人员变更向监理单位等主管部位提出书面申请）。

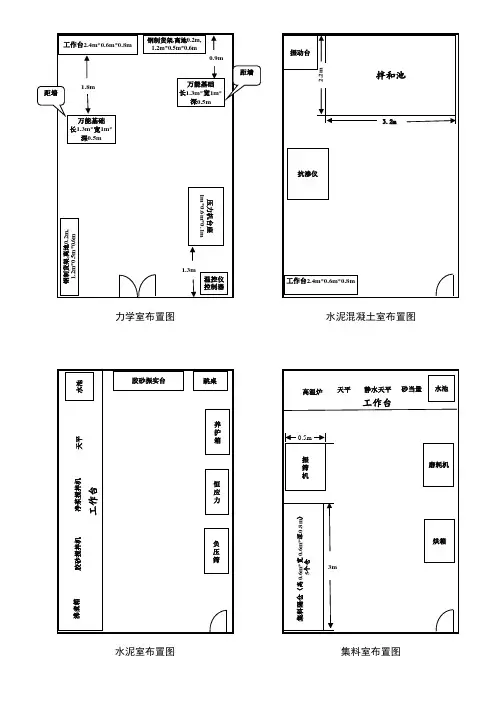

工地试验室建设平面布置图
水池
天平
1.3m 温控仪 控制器
力学室布置图
胶砂振实台
跳桌
养 护 箱
恒 应 力
负 压 筛
工作台2.4m*0.6m*0.8m
水泥混凝土室布置图
高温炉 天平 静水天平 砂当量 水池
工作台
0.5m
振 筛 机
磨耗机
烘箱 3m
集料隔仓（高0.6m*宽0.6m*深0.8m） 5个仓
水泥室布置图
集料室布置图
工作台
工作台2.4m*0.6m*0.8m
距墙
1.8m
万能基础 长1.3m*宽1m*
深0.5m
钢制货架,离地0.2m, 1.2m*0.5m*0.6m
0.9m
万能基础 长1.3m*宽1m*
深0.5m
距墙
振动台 抗渗仪
2.2m
拌和池
3.2m
压力机台座 1m*0.6m*0.1m
钢制货架,离地0.2m, 1.2m*0.5m*0.6m
净浆搅拌机
胶砂搅拌机
沸煮箱
击实仪
液塑限
天平
0.8m
路强仪
延度仪 4m
水池 烘箱
针入度
软化点
低温水浴
水池 薄膜烘箱
延度仪
脱模器
水池
土工室布置图
燃烧炉
击实仪
拌和机
比表 面积
分析 天平
滴定架
沥青室布置图
水池
化学分析室
Байду номын сангаас药品柜
废液桶
恒温水浴
理论最大密度
烘箱
稳定度仪
抽提仪
沥青混合料室布置图
外检室、化学分析室布置图
施工总平面图、临时设施布局
施工总平面图、临时设施布局（一）、平面布置原则（1）、按文明施工现场进行布置，施工区与生活区分开，生活区靠近施工现场。
（2）、施工中的主要施工设备、临时用房合理配备后一次性布置不变，其它一此短期的设施可根据需要进行合理调整。
（3）、所有的临时设施布置与施工区域必须按业主指定的区域内。
（二）现场平布置（1）、在生活区布置生活用房。
（2）、现场施工区布置施工用水、施工用电，在生活区布置生活用水及照明电管线，用电线路必须架空搭设。
（3）、现场内按照标准化现场要求布置，在醒目的部位布置各类标志、标牌。
（4）、按要求在办公区、宿舍区、食堂等人员集中的部位设置垃圾箱与消防器材。
（5）、施工附属设施和临建房屋1）施工附属设施应在各施工驻地设一处维修间，内有电焊机一台、气焊设备一套及其他维修工具等。
在施工现场设简易柴油发电间一处，内设60KW 柴油发电机。
2）临建房屋针对本工程特点，我企业拟设在作业区内，并需搭建维修间。
（三）、临时设施（1）、临时设施平面布置根据本工程的施工图纸及我们现场了解情况来看，我们计划在临时用地内布置生活与生产设施，项目部人员全部驻地建设。
项目经理部考虑作为项目部人员生产生活用房，所在地交通便利，有利于综合管理，统一指挥，与业主、监理及外界联系均十分方便，（详见施工平面布置图）（2）、办公设施：为确保该工程管理的规范化、科学化，我公司拟投入电脑、打印机、复印机各二台。
（3）、检测工具为使该工程的质量达到或高于合同的要求，我公司将派具有丰富测量经验的施工人员对该标段进行放样，并用全新的高精度经纬仪、水准仪对工程进行全过程控制。
并设立临时工地土工试验室。
（4）、对外交通及临时道路为保证材料等的运输，施工前应进行部分临时道路的修建，可用挖掘机和推土机将临时道路修建成形，以确保材料等的供应。
（5）、通讯设施项目经理部配备移动电话10部及对讲机20台。
（6）、生产、生活用电施工用电采用延线下火，工地用电实行三级保护。
工地试验室规划布置图

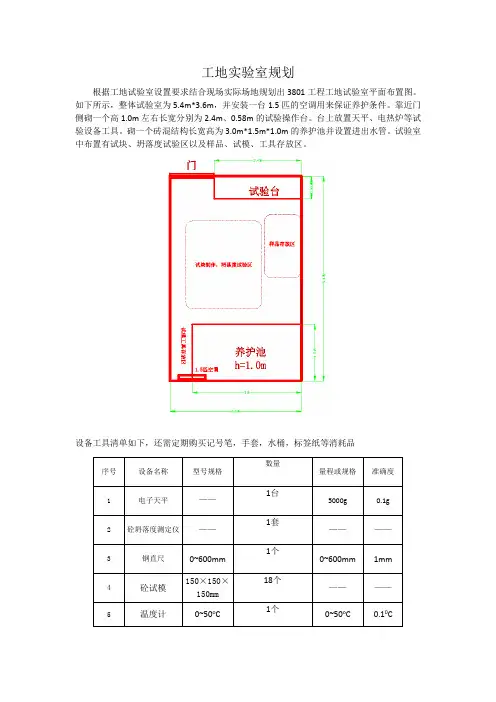

工地实验室规划
根据工地试验室设置要求结合现场实际场地规划出3801工程工地试验室平面布置图。
如下所示，整体试验室为5.4m*3.6m，并安装一台1.5匹的空调用来保证养护条件。
靠近门侧砌一个高1.0m左右长宽分别为2.4m、0.58m的试验操作台。
台上放置天平、电热炉等试验设备工具。
砌一个砖混结构长宽高为3.0m*1.5m*1.0m的养护池并设置进出水管。
试验室中布置有试块、坍落度试验区以及样品、试模、工具存放区。
设备工具清单如下，还需定期购买记号笔，手套，水桶，标签纸等消耗品。
工地试验室建设方案
工地试验室建设方案LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】省道246改建工程工地试验室标准化建设方案二0一七年七月目录一、试验室人员配置二、试验室驻地建设三、试验室各功能区具体布置情况四、工地试验室试验检测业务范围表五、试验室各功能室主要仪器一览表六、试验室各项管理制度七、试验室建设进度计划八、结语后附：试验室平面图一、试验室人员配置（1）工地试验室人员配备的原则①工地试验室根据合同的要求合理配备试验检测人员。
②工地试验室主任和技术负责人必须持有部质监总站颁发的《试验检测工程师证书》专业覆盖CGQ，其他试验人员必须持有省级交通质监机构颁发的《试验检测员证书》专业覆盖CGQ。
试验报告的签发和审核人员必须持有试验检测工程师证书，并经由母体检测机构授权。
③工地试验室应建立试验人员管理档案和台帐，重视对试验检测人员的培训，档案内要记录理论学习、技能培训、考核的有关资料（2）试验室人员配置标准①我部根据建设项目规模和投标承诺，参考交通运输部的有关规定，结合自身特点，配置检测工程师1名，具有中级技术职称，具有12年的试验检测经验。
试验员3名，持试验检测员证。
辅工若干。
②母体检测机构名称：南通路桥工程有限公司中心试验室母体试验室等级及编号：综合乙级苏GJC乙044二、试验室驻地建设1、工地试验室选址工地试验室选址由试验室负责人在进场前组织相关人员按照安全和管理要求进行调查，确定选址方案后，报建设单位审查。
我项目部根据业主、总监办及相关文件要求，结合本工程施工建设的实际情况，对我部工地试验室进行了合理、有效、标准的规划。
试验室选址为扬州市邗江区公道镇赤岸村项目工程旁，离主线距离200m左右，交通便利，通信便捷，满足办公、试验操作等标准化要求。
（1）安全要求①不受洪水和泥石流和台风威胁，避开坍方、落石、滑坡、危岩等地段。
②避开取土、弃土场地。
工地试验室设置方案
四川XX工程试验检测有限公司工地试验室设置方案二零一九年五月目录一、工程概况 (3)二、第二工地试验室组织机构图 (3)三、工地试验室分工一览表 (4)四、乐西高速第二工地试验室设置方案 (5)五、办公和生活设施配置方案 (6)六、标志、标牌、宣传画配置方案 (6)七．车辆配置方案 (6)附表1：第二工地试验室自检工作分工一览表附表2：第二工地试验室人员配置表附表3：第二工地试验室试验室仪器设备及场地基本配置表附表4：第二工地试验室办公用品清单附表5：第二工地试验室制度牌及宣传牌清单一、工程概况乐山至西昌高速公路马边至昭觉段起于乐山市马边县城东侧，顺接仁沐新高速公路马边支线，经雷波县、美姑县，止于昭觉县南侧，接G7611 线昭通至西昌段高速公路。
项目路线全长约152.48 公里，设置桥梁42773 米/137 座（含互通主线），其中特大桥11574 米/11 座、大中桥31199米/126 座，桥梁比28.05%；共设置隧道84006.5 米/41 座，其中特长隧道51489 米/9 座、长隧道24309米/14 座、中短隧道8209 米/18 座、隧道比55.1%；设置分离式立交6 处、涵洞及通道71 道、天桥及渡槽4 道、服务区3 处、停车区2 处、隧道隧道应急救援站 1 处、长大下坡安检站 1 处、养护工区3处、共设置建设、苏坝、大风顶、谷堆、美姑、九口、庆恒、竹核、昭觉等9 处互通式立交。
同步建设互通立交连接线46.639 公里。
我公司承揽第二工地试验室试验检测合同任务。
二、第二工地试验室组织机构图（图1）：图1、第二工地试验室组织机构图三、工地试验室分工一览表乐西高速新建工程施工自检工作分工一览表表1四、乐西高速第二工地试验室设置方案4.1人员设置方案工地试验室人员设置方案如表。
乐西高速公路新建工程第二工地试验室人员配置表表24.2工地试验室场地建设及仪器设备配置方案（一）、试验室建设方案;依照交通部工地试验室标准化建设指南以及乐西路标准化建设实施细则（试行）的要求，我工地试验室拟用活动板房建设，设计为二层楼房，与S1-4分部项目部一同组建，分别设置办公区和试验区，办公区含主任办、检测师办、助理检测师办、资料室，试验室检测功能区11间，含土工室、集料室、水泥室、水泥砼室、力学室、标准养护室、样品室、留样室、现场检测室、化学室、石料室，建筑总面积约410m2；消防池、2级沉砂池；场地硬化约500m2。
《工地试验室建设布置要求》
《工地试验室建设布置要求》一、试验室整体布置要求各项目部试验室要求有足够的建筑和使用面积，办公区主要分为办公室、资料档案室、分析化学室、土工室、集料室、力学室、水泥室、水泥混凝土成型室、标准养护室等办公操作室。
每一操作室均要求独立一间，不得与其他操作间共用，每间操作室使用面积不得低于10m2，标准养护室不低于20m2。
各操作室要求配有相应地操作室管理制度，每一台试验仪器均配有相应的试验仪器操作规程及管理负责人，仪器使用台帐随仪器挂放。
管理制度和操作规程用统一版面不小于40cm*70cm明亮膜板上墙，并严格按规章操作，操作台和地面均须贴布瓷砖。
二、单室布置要求1、办公室办公室要求《工地试验室管理制度》、《试验室主任责任制度》、《试验人员岗位责任制度》、《仪器设备管理及安全生产制度》、《试验室人员岗位分工细表》等各项试验规章制度，试验人员岗位明细要求将相关试验人员五寸彩照贴于膜板上。
各种试验项目均建立试验台帐，台帐用塑料夹夹放，统一整齐挂放于办公室。
2、资料档案室资料档案室单成一间，要求有专人管理，有独立的金属文件柜，不得用简易木制档案架存放资料档案，建立明确的《试验室档案资料管理制度》并上墙。
3、化学分析室化学分析室要求有操作台，危险物品及化学药品存放柜并配锁，钥匙由专人保管。
配有滴定台、架、管及其他玻璃仪器，万分之一和千分之一式电子分析天平，可调式电炉，空调等。
制定《药品管理及使用制度》、《化学分析室管理制度》、《化学事故紧急处理程序及制度》及仪器操作规程并上墙，配有必要的防火防电安全措施和设备。
4、土工室土工室要求通风良好，配有土工电动击实仪，土工脱模器，液塑限测定仪，标准土壤筛，电热鼓风烘干箱。
用电线路安全完备。
操作规程上墙。
5、集料室集料室通风排气良好。
使用新标准石料筛6、力学室要求办单独操作间，应配备1级精度200t及30t压力机。
应安装空调以保证室内温度符合规范要求；操作规程上墙；7、水泥室要求办单独操作间，应有符合新标准的水泥净浆、胶砂搅拌机、标准稠度仪、胶砂震动台。
工地试验室标准化建设PPT(共 67张)
• 2 按日均生产能力、规定试验检测频率估算日均检测工作量。 • 3 按工地试验室常用试验检测参数工时消耗情况估算日均人员工时消
耗总量。
• 4 按人员日工作时间8小时计算需要人员数量。 • 5 人员配备数量应充分考虑到施工高峰期生产状态下检测工作量的增
人员应持有相应专业资格证书。
• 4.1.3 工地试验室配置的辅助人员应通过质监机构组织的培训及考核。 • 4.1.4 试验检测人员只能受聘于一家工地试验室。 • 4.1.5 试验检测人员不得在项目部其他内设部门兼职。
4.2 施工单位工地试验室人员配备
• 4.2.1 施工单位工地试验室人员数量应按以下方法估算后进行配备： • 1 根据合同段工程规模、工期要求、初步施工组织计划、项目所在地
• 硬件环境标准化、内部管理规范化、检测工作信
息化，是本项目工地试验室标准化建设的内涵。
五、标准化工地试验室建设要求 附后。
本项目标准化工地试验室建设要求
第一章 基本要求
• 1.1 本项目监理、施工单位应根据工程质量管理需要或合同约定，
在工程现场设立工地试验室。
• 1.2 工地试验室应根据项目规模和特点进行设置，既要满足工程质
• 2.4 同一段落内监理、施工单位不得委托同一家母体检测机构为其提
供工地试验室服务。
• 2.5 上年度信用评价等级在C级及以下的检测机构不得作为母体检测
机构授权组建工地试验室。
• 2.6 监理管理跨度超过50km、施工单位线路跨度超过15km，应根据
具体情况设置分试验室。
• 2.7 分试验室标准化建设服从本指导意见相关要求。
• 9 对有环境条件要求的功能室，应配置相应设施，如喷湿装置、温控
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要用砖砌 并要设排 水沟
紧贴着墙；压力机等的基础砼用C30，厚度要大于30cm；摇筛机底座长 宽高60*60*40cm，要离开墙体10cm；土工室要设长宽高为200*50*40cm （内部尺寸）CBR池。
3.64m
5.4m
5.4m
留 样 室
办 公 室
办公 室
5.4 m
操作台
混 凝 土 室
砼渗 透仪
操作台
力 学 室
水 泥 物 检 室
标养 箱 负压 筛
操作台
集 料 室
杂 物 室
操作台
土 工 室
操作 台
现场 并要设排 水沟
混凝土室后面排水沟要做沉甸池；操作台高度宜为80cm，宽度约70cm， 储物柜底部要高于地面5～10cm；胶砂振实台长宽高200*60*40cm不能 紧贴着墙；压力机等的基础砼用C30，厚度要大于30cm；摇筛机底座长 宽高60*60*40cm，要离开墙体10cm；土工室要设长宽高为200*50*40cm （内部尺寸）CBR池。
工地试验室平面布置图
5.4m 5.4m
水龙头 60T万能试 验机 砼振 动台
5.4m
30T压 200T压 洗手池 力机 力机 沸煮箱
3.64m
胶砂振实台 洗手池
5.4m
振筛机 小烘 箱
3.64m
5.4m
重型击 CBR仪 大烘箱 实仪
3.64m
养 护 室
加湿 装置
砼搅拌 机
操作区
小烘箱 电动抗 折机 电子称 稠度仪 净浆搅 拌机 胶砂搅 拌机
