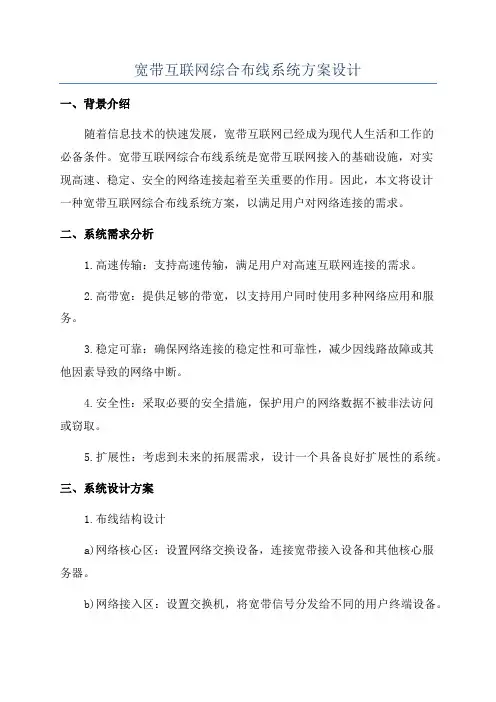

宽带互联网综合布线系统方案设计一、背景介绍随着信息技术的快速发展，宽带互联网已经成为现代人生活和工作的必备条件。
宽带互联网综合布线系统是宽带互联网接入的基础设施，对实现高速、稳定、安全的网络连接起着至关重要的作用。
因此，本文将设计一种宽带互联网综合布线系统方案，以满足用户对网络连接的需求。
二、系统需求分析1.高速传输：支持高速传输，满足用户对高速互联网连接的需求。
2.高带宽：提供足够的带宽，以支持用户同时使用多种网络应用和服务。
3.稳定可靠：确保网络连接的稳定性和可靠性，减少因线路故障或其他因素导致的网络中断。
4.安全性：采取必要的安全措施，保护用户的网络数据不被非法访问或窃取。
5.扩展性：考虑到未来的拓展需求，设计一个具备良好扩展性的系统。
三、系统设计方案1.布线结构设计a)网络核心区：设置网络交换设备，连接宽带接入设备和其他核心服务器。
b)网络接入区：设置交换机，将宽带信号分发给不同的用户终端设备。
c)用户终端区：将网络信号通过用户终端设备，如计算机、手机等，传输给用户。
2.网络设备选择a)宽带接入设备：选择性能稳定、支持高速传输和高带宽的宽带接入设备，如光纤接入设备。
b)交换机：选择支持良好的数据转发能力和多种安全功能的交换机。
c)用户终端设备：根据用户需求和预算，选择性能稳定、具备扩展能力的终端设备。
3.布线材料选择a) 网线：选择Cat6或Cat6a网线，以支持高速传输和高带宽需求。
b)光纤：选择单模光纤以支持长距离传输，并提供光纤接头和配件以满足不同终端设备接入需求。
4.网络安全措施a)防火墙：在网络核心区设置防火墙，保护网络免受非法访问和攻击。
b)VPN：设置虚拟专用网络，为远程用户提供安全的远程访问。
c)认证和加密：设置用户身份认证措施，并使用加密技术保护数据传输的安全性。
5.系统管理和监控a)远程管理：采用远程管理技术，方便对网络设备进行远程管理和维护。
b)监控系统：建立网络监控系统，对网络连接、带宽利用率等进行实时监控，及时发现和解决故障。
HomePNA宽带接入方案的设计与实施
HomePNA宽带接入方案的设计与实施HomePNA（Home Phoneline Networking Alliance）是一种基于电话线实现的家庭网络接入技术，它能够利用家庭内部的电话线布线来实现网络的接入和传输。
以下是设计和实施HomePNA宽带接入方案的一些建议和步骤：1. 确定需求：首先需要确定你的宽带接入需求，包括需要连接的设备数量、预计的数据传输速度和网络覆盖范围等。
2. 选择适合的HomePNA设备：根据需求选择合适的HomePNA设备，包括起始点适配器（modem）和终端适配器（诸如路由器或者电脑适配器），确保这些设备符合HomePNA标准。
3. 安装电话线路：HomePNA使用家庭内的现有电话线路来传输网络信号，因此需要确保电话线路的正确安装和连接。
4. 连接起始点适配器：将起始点适配器连接到宽带网络提供的接入点上，比如连接到宽带调制解调器或者路由器。
5. 连接终端适配器：将终端适配器连接到需要接入网络的设备上，比如电脑、智能电视、游戏机等。
6. 配置和管理网络：根据设备的说明书，按照指导进行网络的配置和管理，包括网络名称（SSID）、安全设置（比如Wi-Fi密码）、IP地址等。
7. 测试网络连接：确保所有设备都能够通过HomePNA连接到宽带网络，并且能够正常访问互联网和内部网络资源。
8. 扩展网络覆盖：如果需要扩展网络覆盖范围，可以添加更多的终端适配器，或者使用HomePNA扩展器来增加信号的覆盖范围。
9. 安全设置：为了保护网络安全，可以设置网络的安全选项，比如使用WPA2密码来加密Wi-Fi信号，设置访客网络等。
总结起来，设计和实施HomePNA宽带接入方案需要确定需求、选择适合的设备、安装电话线路、连接起始点和终端适配器、配置和管理网络、测试连接以及添加扩展设备等步骤。
同时，注意保护网络安全也是非常重要的一步。
毕业论文—小区FTTX+LAN宽带接入网设计
毕业论文—小区FTTX+LAN宽带接入网设计该小区FTTX+LAN宽带接入网设计的目的是为了满足小区住户日常使用互联网的需求，提高生活质量和工作效率，下面将从以下几个方面进行详细介绍：一、小区现状分析本小区共有12栋楼，每栋楼共有7层，每层楼共有5户住户。
现状下，小区内部没有专门的网络接入服务，只能通过各家自己安装的早期ADSL拨号上网。
因此，接入网设计的目标是为小区提供更加稳定和快速的网络服务。
二、FTTX网络接入服务FTTX是针对小区的远程接入技术，是一种新型的信号传输技术，是将光纤覆盖到小区内，再建立绿色设施，通过终端设备进行接入。
因此，小区需要安装光缆，这样住户便可享受到高速、可靠的网络业务。
三、LAN宽带接入服务LAN是用于连接个人电脑和设备的局域网络，在小区中，住户家庭需要通过LAN 接入整个宽带接入系统，完成网络接入功能。
四、小区FTTX网络接入系统的设计小区FTTX网络接入系统设计分为光缆铺设、接入网组网和光纤选型。
1、光缆铺设首先，需要对小区光缆起点、虚拟接入点、倒装等有关方面进行评估，设计一套适合小区的光纤铺设方案。
在具体实施过程中，需要考虑经营成本和维护费用，同时要注意为小区内所有住户提供高速网络服务。
2、接入网组网接下来，需要组建小区FTTX网络接入系统。
组建过程需要严格按照组网设计方案按计划进行。
这包括配置小区主控交换设备、光接头盒、光纤终端设备和用户光端机等，以使整个FTTX接入系统正常运行。
3、光纤选型在光纤型号设计方面，需要根据小区实际情况选用合适的光纤型号。
在FTTX网络设计中采用的光纤型号必须满足小区光缆铺设方案要求，以保证网络接入系统的高速度、质量和可靠性。
以上设计方案是针对该小区FTTX+LAN宽带接入网设计的初步计划，具体实施方案需要结合小区内部实际情况进行考虑。
新型智能小区宽带接入网络典型设计
网络方案需求性分析对于传统企业网络来说，网络的安全性更侧重于外网安全问题，网络整体一致对外，安装一个功能强大的防火墙来防止外界对网络内部的攻击。
对于整个企业网络来说，外界的攻击将是网络体系的最大威胁。
基于对社区网络内网安全性的特殊需求性，我们推荐采用一种全新的网络应用模式，从硬件体系，网络物理平台上就要保证社区每一个用户的绝对个体私密性，即保证每一个小区用户具有自己安全的网络机制。
一、信息化小区宽带接入系统安全问题分析社区网络与传统企业网络在安全机制要求方面有很大区别。
1. 传统企业网安全解决模式对于传统企业网络来说，网络的安全性更侧重于外网安全问题，网络整体一致对外，安装一个功能强大的防火墙来防止外界对网络内部的攻击。
网络模式如图。
对于整个企业网络来说，外界的攻击将是网络体系的最大威胁。
然而，社区网络对于安全机制要求将更加全面。
社区网络的对象将会把社会上的千家万户连接到一起。
传统企业网所面对的社会上或者是外界公网里的黑客、骇客等网络危险分子，将成为社区网络里的用户，社区网络系统的内部成员。
也就是说，社区网络的建设，将把各形各色的社会用户、网络爱好者连接在自己内部网络中，这样，社区网络所面对的安全威胁将不仅仅是外网系统的威胁，更大的隐患将是来自内部系统的直接攻击。
举例来说，如果按照传统企业网络模式来建设社区网络结构的话，我们可以描述结构如下图：按照传统连接模式，用户B、C有可能处于同一个广播域中，甚至用户A、B、C、D都处于同一VLAN中，A、B、C、D等用户将处于同一个广播域中。
这样用户B可以很方便地探测到用户C或者其它用户的网络IP地址，使用社会或者网上很多的公开的黑客软件便可以做到这一点。
如果该用户具有一些很浅显的网络知识或者能熟悉地应用这些黑客软件，那么用户B就可以很容易地对用户C或者其它用户进行攻击，如使用IPCrack、Win95/98Nuke核武器、死亡之Ping、特略依木马等等等等许多黑客软件进行攻击，或者使用一些网络侦听软件进行网络探测、监听，结果造成用户C及其他用户系统崩溃、私人信息丢失，甚至丢失、泄密自己的私人信用卡等重要信息密码，造成可怕的后果。
宽带接入网络设计方案
