双金属突跳式低温温控开关
双⾦属突跳式低温温控开关⼀．动作原理KSD低温温控开关是⼀种将定温后的双⾦属圓⽚作为热敏感反应组件，～当产品主件温度增⾼时所产⽣的热量传递到双⾦属圓⽚上，达到动作温度设定时迅速动作，通过机构作⽤使触点断开或闭合；～当温度下降到复位温度设定时，双⾦属圓⽚迅速恢复原状，使触点闭合或断开，达到接通或断开电路的⽬的，从⽽控制电路。
⼆．主要特点⼯作温度固定、动作可靠⼲脆、不拉弧、使⽤寿命长、性能可靠、不受⽆线⼲扰、结构精密、功能齐全。
三．应⽤范围主要应⽤于电路需随温度变化⽽⾃动通、断的场合，使器具温度控制在⼀恒定温度范围内。
1．家电类饮⽔机、电热开⽔瓶、咖啡炉、滴漏式咖啡机、家⽤暖⽔袋、热⽔器；微波炉、电烤箱、电烤盘、电炸锅、多⼠炉、电饭堡、三明治烤炉、⾖浆机；消毒柜、洗碗机、⼲⾐机、洗⾐机、电暖扇、电暖器、电热器、煎药壶、电吹风、电熨⽃、吸尘器、锅炉、壁炉等．．2．办公设备覆被机、热熔机、激光打印机．．．3．汽车类过热保护、座位加热器．．．等电器及电机之各类电热器具中作温度控制及过热保护组件使⽤。
四．控制⽅式1．⾃动复位：随温度的变化升⾼或降低，内部触点⾃动断开、⾃动闭合。
2．⼿动复位：当温度升⾼时，触点会⾃动断开；当控制器温度冷却后，必须通过⼿动按扭才能使触点复位⽽再次闭合。
3．⼀次性動作：4．⾃動及⼿動⼀体：五．技术参数最⼤⼯作电流T23／T24／T36：使⽤寿命T23／T24： 40℃～210℃ 210℃～250℃⾃动复位 100,000次 30,000次⼿动复位 10,000次 6,000次T36： 50℃～150℃16A 10,000 次10A 30,000 次绝缘耐压强度AC50Hz／2000V 历时 1min ⽆击穿现象常态电器强度⼤于100M Ω触点接触电阻⼩于50m Ω耐热性陶瓷本体PPS塑料本体电⽊本体最⾼使⽤温度 | 温控表⾯安装温度限制250℃≦300℃210℃≦220℃150℃≦160℃使⽤材料符合欧盟ROHS及REACH法规安规认证UL、CUL、VDE、ENEC、CQC 认证六．安装使⽤注意事项密封式温度开关(T23／T24)1．采⽤接触感温式安装时，温度开关⾦属上盖平⾯应完全紧贴被控制器具的安装⾯。
电取暖控制器使用说明书

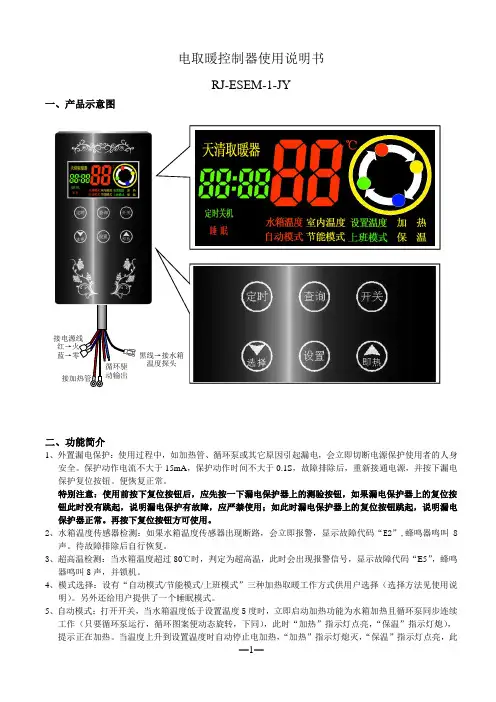

电取暖控制器使用说明书RJ-ESEM-1-JY一、产品示意图二、功能简介1、外置漏电保护：使用过程中，如加热管、循环泵或其它原因引起漏电，会立即切断电源保护使用者的人身安全。
保护动作电流不大于15mA ，保护动作时间不大于0.1S ，故障排除后，重新接通电源，并按下漏电保护复位按钮。
便恢复正常。
特别注意：使用前按下复位按钮后，应先按一下漏电保护器上的测验按钮，如果漏电保护器上的复位按钮此时没有跳起，说明漏电保护有故障，应严禁使用；如此时漏电保护器上的复位按钮跳起，说明漏电保护器正常。
再按下复位按钮方可使用。
2、水箱温度传感器检测：如果水箱温度传感器出现断路，会立即报警，显示故障代码“E2”,蜂鸣器鸣叫8声。
待故障排除后自行恢复。
3、超高温检测：当水箱温度超过80℃时，判定为超高温，此时会出现报警信号，显示故障代码“E5”，蜂鸣器鸣叫8声，并锁机。
4、模式选择：设有“自动模式/节能模式/上班模式”三种加热取暖工作方式供用户选择（选择方法见使用说明）。
另外还给用户提供了一个睡眠模式。
5、自动模式：打开开关，当水箱温度低于设置温度5度时，立即启动加热功能为水箱加热且循环泵同步连续工作（只要循环泵运行，循环图案便动态旋转，下同），此时“加热”指示灯点亮，“保温”指示灯熄）， 提示正在加热。
当温度上升到设置温度时自动停止电加热，“加热”指示灯熄灭，“保温”指示灯点亮，此时循环泵继续运行2分钟后，再以3分钟停止2分钟运行的方式持续工作。
当水箱温度再次低于设置温度5度时，立即启动加热且循环泵同步连续工作。
当水箱温度再次上升到设置温度时，停止加热，循环泵继续运行2分钟后，以3分停止2分运行的方式持续工作。
如此循环。
如在加热期间按动开关键会进入关机状态，也将会停止加热。
6、节能模式：在打开开关时，当加热条件成立，启动加热功能为水箱加热且循环泵同步连续工作（只要循环泵运行，循环图案便动态旋转，下同），加热期间循环泵连续工作，加热停止期间循环泵按2分钟运行3分钟停止的方式持续工作。
KY-D509B电子式采暖温控器使用说明书
地址：湖北省武汉市武昌区中南路10号鹏程时代22层地址：湖北省武汉市武昌区中南路10号鹏程时代22层KY-D509B电子式温控器使用说明书概述：KY-D509B国际通用型采暖电子温控器，采用直接墙面安装方式，控温范围大。
傻瓜式的操控界面，易于用户使用，LED指示灯指示工作状态，易于了解温控器运行情况。
适用于采暖系统的温度自动调节控制，为用户提供舒适，安全，节能的高标准采暖环境。
接入外接传感器可以实现外接传感器测温或双温双控（内置传感器测温，外接传感器做超温保护）。
技术参数：电压：230VAC 50/60Hz功耗：<2VA控温范围：5℃－40℃环境温度：－5℃－50℃外壳防护：IP20外置传感器：B＝3380 10K@25℃引线长度：3M 保护温度外壳材质：阻燃PC安装高度：1.2米安装位置：应按装在周围空气自由流动的墙面上，不得受其它的热源影响（如阳光，门窗气流或外墙温度等）外接限温传感器安装：安装套管埋在地板下，传感器置于套管内，套管末端加厚，并尽量置于混凝土层的上部，传感器电缆可用其它电缆加长到50米。
如果加长电缆采用多芯电缆的其中两根，其余电缆不可用于其他设备供电（例如为发热电缆供电）以免电压信号干扰温控器。
如果加长电缆是带屏蔽的电缆，屏蔽线不应接地。
最佳方式是采用独立的加长电缆并置于独立的套管中。
温度设置及控制：调节刻度盘至需要控制的温度，控制器会自动根据当前环境温度与设定温度进行跟踪比较，当发现当前环境温度大于设定环境温度时，温控器自动断开加热器，当发现当前环境温度小于设定环境温度时，温控器会自动连接加热器。
温度校准：每一个温控器在出厂前都是经过校准的，用户无需再次校准。
如果用户实在有再次校准需要，可将温控器旋钮卸下。
等室温稳定后，用温度计测量精确的室内温度，逆时针缓缓旋转调节杆至绿灯状态，将面板上的刻度指示“｜”与相应的圆盘温度值对准压力调节圆盘即可（请保持圆盘温度值与精确温度计测量值一致）接线图：模式设置：Ac: 230V 50/60HzLOAD: 最大3600W模式J1 J2 J3内置探头ON ON OFF外置探头OFF OFF ON双温双控ON ON OFFON：短路，加跳帽OFF：开路，去掉跳帽产品安装及尺寸图：产品外形尺寸 单位：毫米完成电气连接后用螺丝刀安装到暗盒螺丝刀插入缺口拆卸外框螺丝刀插入缺口拆卸安装铁支架安装面板时面板4条直径与支架上下左右对齐后按入扣上外框，安装完毕N N L L1T2T1sensoracLOAD。
漏电保护开关的原理及使用PPT课件

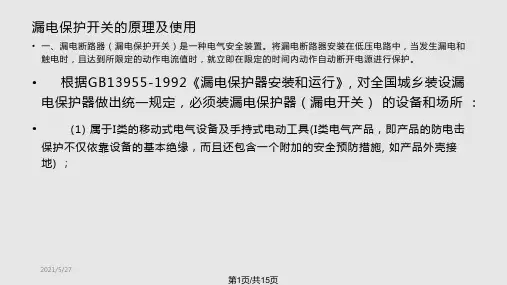

• 一、漏电断路器（漏电保护开关）是一种电气安全装置。将漏电断路器安装在低压电路中，当发生漏电和 触电时，且达到所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
