气动冲击钻
气动钻机操作指南
气动钻机操作指南一、简介气动钻机是一种使用气力驱动的钻孔工具，适用于钢板、木材、塑料等材料的钻孔作业。
本指南将为您介绍气动钻机的操作步骤、注意事项以及维护保养等内容，以便您能够安全高效地使用气动钻机。
二、操作步骤1. 确保工作场所安全：使用气动钻机前，要确保周围没有易燃物品，并配备足够的灭火设备。
工作台面应稳固，以免在工作过程中产生晃动或倾斜。
2. 准备工作材料：准备适合钻孔的工作材料，并清理杂物和尘土，以确保钻孔顺畅进行。
3. 安装钻头：选择合适的钻头，插入气动钻机的钻头夹紧器中，并通过夹紧螺帽将钻头固定好。
4. 连接气源：将气动钻机的气源连接到空气压缩机或气源管道上，并确保气源稳定并达到要求的工作压力。
5. 调整转速：通过气动钻机上的调速阀，调整钻头的转速，根据不同的材料和孔径选择合适的转速。
6. 开始钻孔：将钻头对准工作材料的预定位置，轻按气动钻机的开关，开始顺时针旋转钻孔。
在钻孔过程中，要保持稳定的手控操作，避免侧向或过度施力造成钻孔偏差或危险情况。
7. 检查孔径：完成钻孔后，用合适的工具检查孔径的尺寸是否符合要求，如果需要调整，可以使用合适的工具进行修整。
8. 关闭气源：完成工作后，及时关闭气源，拆卸钻头，并进行后续的清理工作。
将气动钻机存放在干燥通风的地方，避免受潮和损坏。
三、注意事项1. 物料选择：根据钻孔工作的要求，选择合适的钻头和工作材料，确保工作效果和安全。
2. 安全防护：在使用气动钻机时，必须佩戴适当的工作服、安全帽、防护眼镜和手套等防护装备，以保护自己免受可能的伤害。
3. 压力控制：在使用气动钻机之前，要了解钻孔所需的工作压力范围，并调整气源压力以达到要求的工作效果。
4. 操作技巧：钻孔时要保持稳定的手控操作，避免施力过猛或不稳定造成损坏或意外伤害。
5. 维护保养：定期清洁气动钻机的外壳和管道，检查气源和钻头夹紧器等部件是否正常运行。
如有异常情况或故障，应及时上报修理或更换损坏部件。

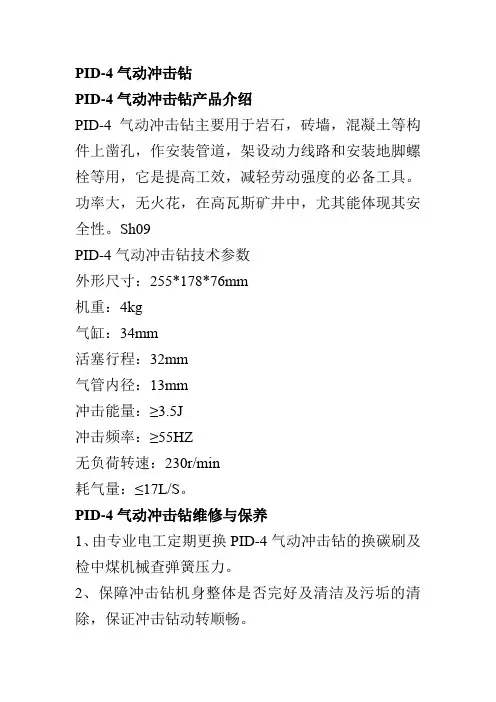

什么是PID-4气动冲击钻
PID-4气动冲击钻
PID-4气动冲击钻产品介绍
PID-4气动冲击钻主要用于岩石，砖墙，混凝土等构件上凿孔，作安装管道，架设动力线路和安装地脚螺栓等用，它是提高工效，减轻劳动强度的必备工具。
功率大，无火花，在高瓦斯矿井中，尤其能体现其安全性。
Sh09
PID-4气动冲击钻技术参数
外形尺寸：255*178*76mm
机重：4kg
气缸：34mm
活塞行程：32mm
气管内径：13mm
冲击能量：≥3.5J
冲击频率：≥55HZ
无负荷转速：230r/min
耗气量：≤17L/S。
PID-4气动冲击钻维修与保养
1、由专业电工定期更换PID-4气动冲击钻的换碳刷及检中煤机械查弹簧压力。
2、保障冲击钻机身整体是否完好及清洁及污垢的清除，保证冲击钻动转顺畅。
3、由专业人员定期检查手电钻各部件是否损坏，对损伤严重而不能再用的更换。
4、及时增补因作业中机身上丢失的PID-4气动冲击钻机体螺钉紧固件。
5、定期检查传动部分的轴承、齿轮及冷却风叶是否灵活完好，适时对转动部。
气动冲击钻使用范围和工作原理
sh09
目录
CONTENTS
01 气动冲击钻功能及特点
02 气 动 冲 击 钻 使 用 范 围Biblioteka 03 气动冲击钻结构和工作原
理
04 气 动 冲 击 钻 技 术 规 格
气动冲击钻功能及特点
QCZ-1多用气动钻机是轻便灵巧的小型气动工具，具有冲击 回转，单纯冲击和顺时针旋转的功能。气动防爆无火花，安
全性能好等特点。
气动冲击钻使用范围
气动冲击钻主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、 精炼厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防中煤机械爆 矿井中，气动防爆无火花更能体现其安全性。
气动冲击 钻结构和 工作原理
气动冲击钻由柄体、压柄、气缸、机头、推 杆等组成。压气由气管连接管接头进入压柄 进行气量调节而进入气缸，再由推杆调节行 成冲击回转或单纯冲击，从而达到冲击或回 转的作用。
气动冲击钻技术规格
• 外形尺寸（长×宽×高）………………366×185×76毫米 • 机重………………………………..…4.5公斤 • 气缸直径………………………………34毫米 • 活塞行程………………………………32毫米 • 气管内径………………………………10毫米 • 当气压为………………………………0.4Mpa时 • 冲击能量……………………………...≥2.5焦耳 • 冲击频率………………………………≥48赫兹 • 耗气量………………………………....≤12升／秒 • 所配冲击钻头规格…………………#8 #12 #14 #16 #18 #20 #24 • 大打孔深度………………………250毫米。
谢谢观赏
气动冲击钻工作原理
气动冲击钻参数
• QCZ-1气动冲击钻参数 外形 尺 寸 ：366×185×76mm 产品 型 号 ：QCZ-1 产品 重 量 ：4.5KG 供气 压 力 ：0.5～0.7 Mpa 所配钻头规格： φ8 φ12 φ16 φ18 φ22 φ24 最大打孔深度：300MM 冲 击 能 量 ：≥2.5J 冲 击 频 率 ：≥48Hz 无负 荷转 速：200r/min 耗 气 量 ：≤121/s
气动冲击钻原理
• QCZ-1气动冲击钻工作原理 QCZ-1气动冲击钻组成：柄体、压柄、气 缸、推杆等组成。 压气由气管连接管接头进入压柄进行气量 调节而进入气缸，再由推杆调节形成冲击 回转或单纯冲击，从而达到冲击或者回转 的作用。
气动冲击钻用途
• QCZ-1气动冲击钻用途 主要用于岩石，砖墙，混凝土等构件上凿 孔，作安装管道，架设动力线路和安装地 脚螺栓等用，它是提高工效，减轻劳动强 度的必备工具。功率大，无火花，在高瓦 斯矿井中，尤其能体现其安全性。luyigs03
气动冲击钻注意事项
• 冲击钻一般情况下是不能用来作电钻使用的： • 冲击钻 • 一是因为冲击钻在使用时方向不易把握，容易出
现误操作，开孔偏大； • 二是钻头不锋利，使所开的孔不工整，出现毛刺
或裂纹； • 三即使上面有转换开关，也尽量不用来钻孔，除
非你使用专用的钻木的钻头，但是由于电钻的转 速很快，很容易使开孔处发黑并使钻头发热，从 而影响钻头的使用寿命。
气动冲击钻
• 气动冲击钻型号 • 气动冲击钻原理 • 气动冲击钻用途 • 气动冲击钻参数 • 气动冲击钻注意事项 • 气动冲击钻图片
气动冲击钻型号
• 济宁陆屹气动冲击钻工资主要经营气动冲 击钻，气动冲击钻的型号齐全，主要有 ，价格优惠。
气动钻机工作原理
气动钻机工作原理
气动钻机是一种利用气体动力实现钻孔的工具。
其工作原理是通过将气体压缩成高压气体，然后通过排气阀控制气体的流动，进而转换为动力。
具体的工作步骤如下：
1. 气源供给：将气源（通常是压缩空气）通过气管连接到气动钻机的气动系统。
2. 安装钻头：将需要使用的钻头安装在气动钻机的钻头夹持装置上。
3. 排气阀控制：通过控制排气阀的开启和关闭来控制气体的流动。
当排气阀关闭时，气源供给的高压气体无法排出，形成高压区域。
4. 钻孔操作：当排气阀打开时，高压气体会迅速排出，产生气动力。
这个气动力会被传递到钻头上，使钻头旋转。
同时，钻头的切削部分也会进入工件，完成钻孔操作。
5. 冷却润滑：在钻孔的同时，气动钻机通常会喷洒一些冷却润滑剂，以降低钻头和工件的摩擦，减少摩擦热量的产生，并且冲洗掉钻孔过程中产生的切屑。
通过循环以上步骤，气动钻机可以连续进行钻孔操作。
它具有结构简单、体积小、重量轻、维护方便等优点，适用于一些需要移动和灵活操作的场合。
气动钻使用说明书
气动钻使用说明书一、产品概述气动钻是一种基于气压原理驱动的钻孔工具，可用于钻孔和镗孔操作。
本使用说明书将详细介绍气动钻的组成部分、使用方法、注意事项以及维护保养等内容，以确保用户正确、安全地操作气动钻。
二、产品组成1.钻头：气动钻配备了不同种类和规格的钻头，可根据需求进行更换。
2.主机：气动钻主机由气缸、电机、零件装配而成，负责提供驱动力。
3.气源：气动钻需要连接气源供给气压，确保工作正常。
三、使用方法1.准备工作a.使用前，请确保气动钻及配件完好，无破损或松动。
b.调整气源压力至适当数值（一般为0.6-0.8MPa）。
c.根据工作需求选择合适的钻头，安装到气动钻主机上，并紧固好。
d.检查气动钻固定装置，确保工作过程中主机固定牢靠。
2.操作步骤a.保持正确的工作姿势，握住气动钻主机手柄，放置于作业表面上。
b.开启气源，进气口位置示意图可参照附页。
c.控制气动钻使用按钮，使其达到预期转速。
d.将钻头轻轻接触到工作件上，轻按主机启动按钮即可开始钻孔。
e.在钻孔过程中，保持匀速且适量施力，避免过度压力导致卡钻或刀具损坏。
f.钻孔完成后，松开主机启动按钮，关闭气源。
四、注意事项1.在使用气动钻之前，请仔细阅读并理解本使用说明书。
2.请勿将手指或其他物体靠近钻头和旋转部分，以免发生意外伤害。
3.使用时请佩戴适当的个人防护设备，如防护眼镜和手套，保证人身安全。
4.使用中发现气源管道漏气或异常情况时，应立即停止使用并进行检修。
5.在气动钻工作期间，禁止更换钻头或调整主机部件。
6.工作结束后，请关闭气源并及时清洁和维护气动钻，以延长使用寿命。
五、维护保养1.定期清洁气动钻外壳，并及时清除钻屑和灰尘等杂质。
2.经常检查钻头的磨损程度，如有必要，及时更换。
3.定期涂抹适量的润滑油到气动钻的关键零部件上，保持正常运转。
4.注意防潮、防尘和防腐蚀，避免暴露在潮湿、高温环境中。
六、故障排除如果气动钻遇到以下情况，可进行简单排查，如不能解决，请联系售后服务。
气动冲击钻工作原理-PPT精选文档
气动冲击钻原理
• QCZ-1气动冲击钻工作原理 QCZ-1气动冲击钻组成：柄体、压柄、气 缸、推杆等组成。 Evaluation only. 压气由气管连接管接头进入压柄进行气量 ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 调节而进入气缸，再由推杆调节形成冲击 Copyright 2019-2019 Aspose Pty Ltd. 回转或单纯冲击，从而达到冲击或者回转 的作用。
凿岩机械设备图片
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 51cjz/ Copyright 2019-2019 Aspose Pty Ltd.
• 谢谢
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
气动冲击钻注意事项
• 冲击钻一般情况下是不能用来作电钻使用的： • 冲击钻 • 一是因为冲击钻在使用时方向不易把握，容易出 Evaluation only. 现误操作，开孔偏大； ted • with Aspose.Slides for .NET 3.5 Client Profile 5.2 二是钻头不锋利，使所开的孔不工整，出现毛刺 Copyright 2019-2019 Aspose Pty Ltd. 或裂纹； • 三即使上面有转换开关，也尽量不用来钻孔，除 非你使用专用的钻木的钻头，但是由于电钻的转 速很快，很容易使开孔处发黑并使钻头发热，从 而影响钻头的使用寿命。
气动冲击钻用途
气动冲击钻使用注意事项
气动冲击钻使用注意事项气动冲击钻产品简介QCZ-1气动冲击钻本冲击钻由柄体、压柄、气缸、机头、推杆等组成。
压气由气管连接管接头进入压柄进行气量调节而进入气缸，再由推杆调节行成冲击回转或单纯冲击，从而达到冲击或回转的作用。
Luyigs03气动冲击钻规格外形尺寸（长×宽×高）366×185×76毫米机重4.5公斤气缸直径34毫米活塞行程32毫米气管内径10毫米当气压为0.4Mpa时冲击能量2.5焦耳冲击频率48赫兹耗气量12升/秒所配冲击钻头规格8 1214 16 18 20 24最大打孔深度200毫米气动冲击钻注意事项气动冲击钻同时具备冲击和旋转的特点，与普通或矿用电锤在使用方法上完全一致。
但在工作原理上却本质不同：压气由气管连接管接头进入压柄而进行气量调节，再进入冲击钻气缸，最后由推杆调节形成冲击回转或单纯冲击，从而达到冲击或回转的作用。
气动冲击钻保养维护1、气动冲击钻是靠气杆在气缸内做活塞运动，气杆其与气缸壁间存在磨擦力，因此需经常添加润滑机油。
如长时间无油工作，将导致拉伤气缸，影响工作效率及产品寿命；2、气源气压需在额定值（0.5-0.7Mpa）范围内，气压过低，气动冲击钻就不能正常工作；气压过高，会使各零件处于超负荷工作。
3、气动冲击钻如长时间不工作，比如1个月以上的，也需添加机油存放，以免各活动件间产生绣蚀。
气动冲击钻注意事项1.使用气动冲击钻的人员，必须熟悉钻机的性能，结构，操作方法及安全事项。
2.使用的压缩空气必须清洁。
3.必须保证钻机中气马达的油雾润滑，空载运转时间不能超过60S。
4.使用的钻头应是锐利的。
5.发生下列情况者禁止使用，减速箱内声音不正常，如有碰击声等。
6.不要在现场拆开钻机。
气动冲击钻图片展示。
