004-振动信号的采集与预处理
004-振动信号的采集与预处理D字的数，这个过程称为量化。
由于抽样间隔长度是固定的（对当前数据来说），当采样信号落入某一小间隔内，经舍入方法而变为有限值时，则产生量化误差。
如8位二进制为28＝256，即量化增量为所测信号最大电压幅值的1/256。
1.1.1 编码振动信号经过采样和量化后，量化后的数据按照一定的协议进行编码，成为处理器可以处理的数据。
采样定理解决的问题是确定合理的采样间隔△t 以及合理的采样长度T ，保障采样所得的数字信号能真实地代表原来的连续信号x(t)。
衡量采样速度高低的指标称为采样频率f s 。
一般来说，采样频率f s 越高，采样点越密，所获得的数字信号越逼近原信号。
为了兼顾计算机存储量和计算工作量，一般保证信号不丢失或歪曲原信号信息就可以满足实际需要了。
这个基本要求就是所谓的采样定理，是由Shannon 提出的，也称为Shannon 采样定理。
Shannon 采样定理规定了带限信号不丢失信息的最低采样频率为：2smf f ≥或2smωω≥式中f m 为原信号中最高频率成分的频率。
采集的数据量大小N 为：T N t=∆ 因此，当采样长度一定时，采样频率越高，采集的数据量就越大。
使用采样频率时有几个问题需要注意。
一， 正确估计原信号中最高频率成分的频率，对于采用电涡流传感器测振的系统来说，一般确定为最高分析频率为12.5X，采样模式为同步整周期采集，若选择频谱分辨率为400线，需采集1024点数据，若每周期采集32点，采样长度为32周期。
二，同样的数据量可以通过改变每周期采样点数提高基频分辨率，这对于识别次同步振动信号是必要的，但降低了最高分析频率，如何确定视具体情况而定。
条件1采样频率控制最高分析频率采样频率（采样速率）越高，获得的信号频率响应越高，换言之，当需要高频信号时，就需要提高采样频率，采样频率应符合采样定理基本要求。
这个条件看起来似乎很简单，但对于一个未知信号，其中所含最高频率信号的频率究竟有多高，实际上我们是无法知道的。
《2024年基于EMD的机械振动分析与诊断方法研究》范文
《基于EMD的机械振动分析与诊断方法研究》篇一一、引言随着工业技术的快速发展，机械设备的运行状态监测与故障诊断变得越来越重要。
机械振动是反映机械设备运行状态的重要参数之一，对其进行准确的分析与诊断对于预防设备故障、提高设备运行效率具有重要意义。
经验模态分解（Empirical Mode Decomposition，简称EMD）作为一种新兴的信号处理方法，具有优秀的自适应性和非线性、非平稳信号的处理能力，已广泛应用于机械振动的分析与诊断中。
本文将针对基于EMD的机械振动分析与诊断方法进行深入研究。
二、EMD基本原理及应用EMD是一种自适应的信号处理方法，其基本思想是将信号分解为若干个固有模态函数（Intrinsic Mode Functions，简称IMF），每个IMF都包含信号中的一种振荡模式。
EMD通过识别信号中的局部极值点，构造上、下包络线，并计算包络线均值，从而得到一系列IMF分量。
这些IMF分量反映了信号在不同时间尺度上的振荡模式，因此可以有效地提取出信号中的有用信息。
在机械振动分析中，EMD可以用于提取振动信号中的特征信息，如频率、振幅、相位等。
通过分析这些特征信息，可以判断机械设备的运行状态，发现潜在的故障。
此外，EMD还可以与其他分析方法相结合，如频谱分析、小波分析等，进一步提高机械振动分析的准确性和可靠性。
三、基于EMD的机械振动诊断方法研究基于EMD的机械振动诊断方法主要包括以下几个步骤：1. 数据采集与预处理：首先，通过传感器采集机械设备的振动信号，并进行预处理，如去噪、滤波等。
2. EMD分解：将预处理后的振动信号进行EMD分解，得到一系列IMF分量。
3. 特征提取：从IMF分量中提取出反映机械设备运行状态的特征信息，如频率、振幅、相位等。
4. 故障诊断：根据提取的特征信息，结合专家知识和经验，判断机械设备的运行状态，发现潜在的故障。
5. 结果验证：通过与其他诊断方法进行比较，验证基于EMD 的机械振动诊断方法的准确性和可靠性。
振动测试及其信号处理

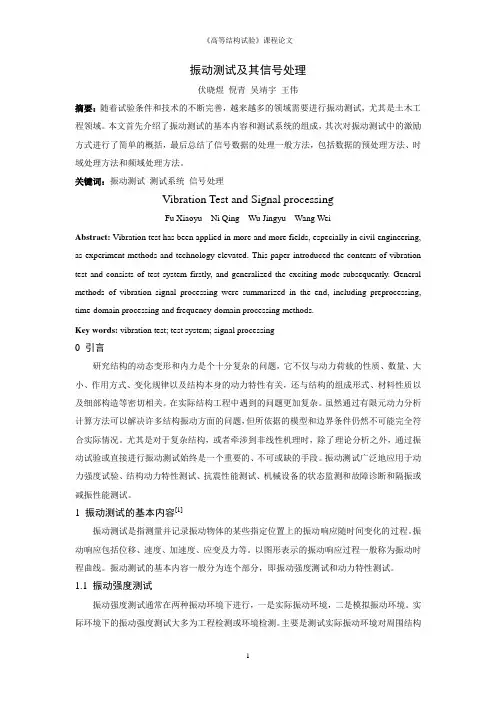

振动测试及其信号处理伏晓煜倪青吴靖宇王伟摘要：随着试验条件和技术的不断完善，越来越多的领域需要进行振动测试，尤其是土木工程领域。
本文首先介绍了振动测试的基本内容和测试系统的组成，其次对振动测试中的激励方式进行了简单的概括，最后总结了信号数据的处理一般方法，包括数据的预处理方法、时域处理方法和频域处理方法。
关键词：振动测试测试系统信号处理Vibration Test and Signal processingFu Xiaoyu Ni Qing Wu Jingyu Wang WeiAbstract: Vibration test has been applied in more and more fields, especially in civil engineering, as experiment methods and technology elevated. This paper introduced the contents of vibration test and consists of test system firstly, and generalized the exciting mode subsequently. General methods of vibration signal processing were summarized in the end, including preprocessing, time-domain processing and frequency-domain processing methods.Key words: vibration test; test system; signal processing0 引言研究结构的动态变形和内力是个十分复杂的问题，它不仅与动力荷载的性质、数量、大小、作用方式、变化规律以及结构本身的动力特性有关，还与结构的组成形式、材料性质以及细部构造等密切相关。
振动信号的预处理方法
振动信号的预处理方法@ 去趋势项@ 五点三次平滑法1，去趋势项(detrending)在振动测试中采集到的振动信号数据，由于放大器随温度变化产生的零点漂移、传感器频率范围外低频性能的不稳定以及传感器周围的环境干扰等，往往会偏离基线，甚至偏离基线的大小还会随时间变化。
偏离基线随时间变化的整个过程被称为信号的趋势项。
趋势项直接影响信号的正确性，应该将其去除。
常用的消除趋势项的方法是多项式最小二乘法。
在MATLAB中提供detrend()函数进行去趋势项操作，但只能去除均值和线性趋势项，所以如果使用该函数进行操作，即承认传感器所含趋势项是线性的。
如果认为趋势项是非线性的，则需要用polyfit()和ployval()组成的函数进行操作（如:Liu_detrend(t,y,m)）。
在实际振动信号数据处理中，通常取1~3次多项式来对采样数据进行多项式趋势项消除的处理。
-------------------------------------------------------------- function y2 = Liu_detrend(t,y,m)temp = polyfit(t,y,m); %t为时间序列，y为信号,m为拟合多项式的次y2 = y - polyval(temp,t);--------------------------------------------------------------2，五点三次平滑法(cubical smoothing algorithm with five-point approximation)五点三次平滑法可以用作时域和频域信号平滑处理。
该处理方法对于时域数据的作用主要是能减少混入振动信号中的高频随机噪声。
而对于频域数据的作用则是能使谱曲线变得光滑，以便在模态参数识别中得到较好的拟合效果。
需要注意的一点是频域数据经过五点三次平滑法会使得谱曲线中的峰值降低，体形变宽，可能造成识别参数的误差增大。
风力发电增速齿轮箱的振动信号处理和故障诊断算法
风力发电增速齿轮箱的振动信号处理和故障诊断算法引言随着风力发电行业的迅速发展，风力发电机组在电力产业中扮演着重要角色。
然而，由于工作环境恶劣且处于长期运行状态，风力发电机组的齿轮箱常常会出现故障。
通过对齿轮箱振动信号进行处理和故障诊断算法的开发，可以实现对风力发电机组的实时监测和准确的故障诊断，进一步提高风力发电机组的可靠性和可用性。
一、风力发电机组的齿轮箱振动信号处理风力发电机组的齿轮箱振动信号包含丰富的故障信息，如齿轮损伤、轴承故障等。
处理振动信号的主要目标是提取有用的故障特征信号，并降低其他噪声干扰。
1. 振动信号采集与预处理振动信号的采集是故障诊断的基础。
通过安装合适的振动传感器，可以实时监测风力发电机组的齿轮箱振动信号。
在采集信号之前，需要对信号进行预处理，如滤波去除高频噪声、降采样等，以提高信号的质量和信噪比。
2. 振动信号的时频分析时频分析可以将振动信号从时域转化为频域，提供更多关于故障特征的信息。
常用的时频分析方法包括短时傅里叶变换（STFT）、小波变换等。
通过对振动信号进行时频分析，可以得到故障频率、能量分布等特征。
3. 特征提取与选择从时频分析的结果中提取和选择适合故障诊断的特征。
常见的特征包括频谱特征、统计特征、时域特征等。
特征提取的目的是将原始信号映射到一个低维空间，保留关键信息，并减少噪声和冗余信息的影响。
二、风力发电机组齿轮箱的故障诊断算法基于振动信号处理的齿轮箱故障诊断算法可以实现对风力发电机组的实时监测和故障诊断，及时发现和预测潜在故障。
1. 基于模式识别的故障诊断算法模式识别技术在故障诊断领域有着广泛应用。
通过构建合适的特征向量和分类模型，可以对齿轮箱振动信号进行分类识别，判断是否存在故障。
常用的模式识别算法包括支持向量机（SVM）、人工神经网络（ANN）等。
2. 基于机器学习的故障诊断算法机器学习算法可以通过学习振动信号的模式和规律，实现自动化的故障诊断。
常用的机器学习算法包括决策树、随机森林、深度学习等。
