振动信号的采集与预处理
随机振动分析报告

随机振动分析报告1. 引言随机振动是振动工程中的重要研究领域,对于各种结构和系统的设计与分析都具有重要的意义。
本文将介绍随机振动分析的基本概念、方法和步骤,并通过一个示例来说明如何进行随机振动分析。
2. 随机振动的基本概念随机振动是指在一定时间范围内,振动信号的幅值和频率是不确定的、随机变化的。
随机振动的特点是无法通过确定性的数学模型来描述,因此需要采用统计方法进行分析。
3. 随机振动分析的步骤随机振动分析的基本步骤包括:信号采集、数据预处理、频谱分析、统计分析和模型建立等。
3.1 信号采集随机振动信号的采集可以通过传感器等设备进行。
采集到的信号需要进行滤波和采样处理,以便后续分析。
3.2 数据预处理在进行频谱分析和统计分析之前,需要对采集到的数据进行预处理。
常见的预处理方法包括去除噪声、补充缺失数据和归一化处理等。
3.3 频谱分析频谱分析是对随机振动信号进行频域分析的方法。
通过对信号的频谱特性进行分析,可以了解信号的频率分布和主要频率成分。
3.4 统计分析统计分析是对随机振动信号进行统计学特征分析的方法。
常见的统计分析方法包括均值、方差、自相关函数和互相关函数等。
3.5 模型建立通过对随机振动信号的分析,可以建立相应的数学模型,用于预测和仿真。
常见的模型包括自回归模型和自回归移动平均模型等。
4. 示例:汽车发动机的随机振动分析以汽车发动机的随机振动分析为例,介绍随机振动分析的具体步骤。
4.1 信号采集使用加速度传感器对汽车发动机进行振动信号的采集。
将传感器安装在发动机的合适位置,以获取准确的振动信号。
4.2 数据预处理对采集到的振动信号进行滤波和采样处理,去除噪声和不必要的频率成分,并将信号进行归一化处理。
4.3 频谱分析将预处理后的振动信号进行频谱分析,得到信号的频谱特性。
可以使用FFT算法将信号从时域转换为频域,并绘制频谱图。
4.4 统计分析对频谱分析得到的数据进行统计分析,计算信号的均值、方差和自相关函数等统计学特征。
tsi振动数据的特征分析

tsi振动数据的特征分析振动数据的特征分析是一种通过对振动信号进行分析和处理,提取出振动数据的特征参数,从而对振动系统的状态进行评估和判断的方法。
通过对振动数据的特征分析,可以了解振动信号的频率、幅值、相位等特征,进而得到振动系统的工作状态、故障情况以及可能存在的问题。
1. 振动数据的采集振动数据的采集是进行振动特征分析的前提。
可以使用振动传感器将振动信号转化为电信号,并通过数据采集设备进行采集。
采集时需要注意选择合适的采样频率和采样时间,以保证数据的准确性和完整性。
2. 振动数据的预处理振动数据采集后,需要进行预处理来消除噪声和干扰,以提高分析结果的准确性。
预处理方法包括滤波、去噪和降采样等。
滤波可以去除高频噪声,去噪可以消除低频噪声和干扰,降采样可以减少数据量,加快分析速度。
3. 振动数据的时域分析时域分析是对振动信号在时间上的变化进行分析。
常用的时域分析方法包括均方根、峰值、峭度和偏度等。
均方根可以反映振动信号的整体能量水平,峰值可以表示振动信号的最大幅值,峭度可以反映振动信号的波形特征,偏度可以描述振动信号的偏斜程度。
4. 振动数据的频域分析频域分析是对振动信号在频率上的分布进行分析。
常用的频域分析方法包括快速傅里叶变换(FFT)、功率谱密度和频谱图等。
FFT可以将振动信号从时域转换为频域,功率谱密度可以表示振动信号在不同频率下的能量分布,频谱图可以直观地显示振动信号的频率成份。
5. 振动数据的轨迹分析轨迹分析是对振动信号在相位上的变化进行分析。
常用的轨迹分析方法包括相位轨迹和频率轨迹。
相位轨迹可以描述振动信号的相位变化规律,频率轨迹可以表示振动信号的频率变化情况。
通过轨迹分析,可以判断振动系统是否存在相位滞后、共振等问题。
6. 振动数据的故障诊断通过对振动数据的特征分析,可以判断振动系统是否存在故障,并对故障进行诊断。
常见的振动故障包括轴承故障、齿轮故障和不平衡等。
根据不同的故障特征,可以选择合适的特征参数进行分析,并结合经验判断故障类型和程度。
振动测试及其信号处理

振动测试及其信号处理伏晓煜倪青吴靖宇王伟摘要:随着试验条件和技术的不断完善,越来越多的领域需要进行振动测试,尤其是土木工程领域。
本文首先介绍了振动测试的基本内容和测试系统的组成,其次对振动测试中的激励方式进行了简单的概括,最后总结了信号数据的处理一般方法,包括数据的预处理方法、时域处理方法和频域处理方法。
关键词:振动测试测试系统信号处理Vibration Test and Signal processingFu Xiaoyu Ni Qing Wu Jingyu Wang WeiAbstract: Vibration test has been applied in more and more fields, especially in civil engineering, as experiment methods and technology elevated. This paper introduced the contents of vibration test and consists of test system firstly, and generalized the exciting mode subsequently. General methods of vibration signal processing were summarized in the end, including preprocessing, time-domain processing and frequency-domain processing methods.Key words: vibration test; test system; signal processing0 引言研究结构的动态变形和内力是个十分复杂的问题,它不仅与动力荷载的性质、数量、大小、作用方式、变化规律以及结构本身的动力特性有关,还与结构的组成形式、材料性质以及细部构造等密切相关。

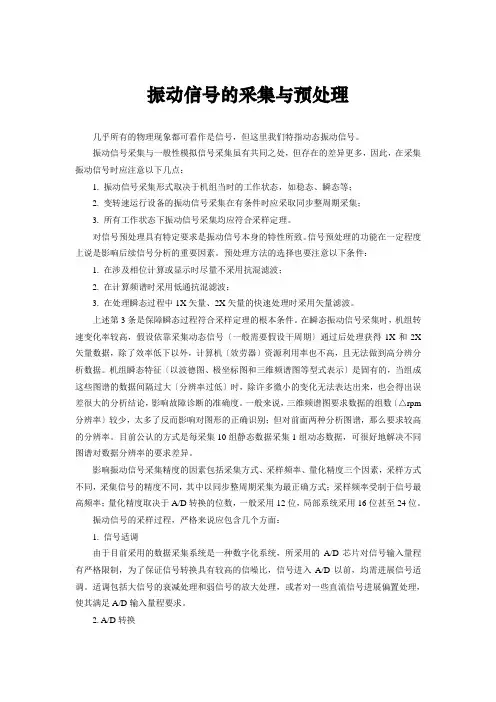

振动信号的采集与预处理

振动信号的采集与预处理几乎所有的物理现象都可看作是信号,但这里我们特指动态振动信号。
振动信号采集与一般性模拟信号采集虽有共同之处,但存在的差异更多,因此,在采集振动信号时应注意以下几点:1. 振动信号采集形式取决于机组当时的工作状态,如稳态、瞬态等;2. 变转速运行设备的振动信号采集在有条件时应采取同步整周期采集;3. 所有工作状态下振动信号采集均应符合采样定理。
对信号预处理具有特定要求是振动信号本身的特性所致。
信号预处理的功能在一定程度上说是影响后续信号分析的重要因素。
预处理方法的选择也要注意以下条件:1. 在涉及相位计算或显示时尽量不采用抗混滤波;2. 在计算频谱时采用低通抗混滤波;3. 在处理瞬态过程中1X矢量、2X矢量的快速处理时采用矢量滤波。
上述第3条是保障瞬态过程符合采样定理的根本条件。
在瞬态振动信号采集时,机组转速变化率较高,假设依靠采集动态信号〔一般需要假设干周期〕通过后处理获得1X和2X 矢量数据,除了效率低下以外,计算机〔效劳器〕资源利用率也不高,且无法做到高分辨分析数据。
机组瞬态特征〔以波德图、极坐标图和三维频谱图等型式表示〕是固有的,当组成这些图谱的数据间隔过大〔分辨率过低〕时,除许多微小的变化无法表达出来,也会得出误差很大的分析结论,影响故障诊断的准确度。
一般来说,三维频谱图要求数据的组数〔△rpm 分辨率〕较少,太多了反而影响对图形的正确识别;但对前面两种分析图谱,那么要求较高的分辨率。
目前公认的方式是每采集10组静态数据采集1组动态数据,可很好地解决不同图谱对数据分辨率的要求差异。
影响振动信号采集精度的因素包括采集方式、采样频率、量化精度三个因素,采样方式不同,采集信号的精度不同,其中以同步整周期采集为最正确方式;采样频率受制于信号最高频率;量化精度取决于A/D转换的位数,一般采用12位,局部系统采用16位甚至24位。
振动信号的采样过程,严格来说应包含几个方面:1. 信号适调由于目前采用的数据采集系统是一种数字化系统,所采用的A/D芯片对信号输入量程有严格限制,为了保证信号转换具有较高的信噪比,信号进入A/D以前,均需进展信号适调。
机械振动信号处理与特征提取方法探索

机械振动信号处理与特征提取方法探索近年来,随着工业技术的不断进步,机械振动信号处理与特征提取方法引起了广泛的关注。
机械振动信号是指机械设备在运行过程中产生的振动信号,它包含许多有价值的信息,可以用来判断设备的工作状态、故障情况等。
在机械振动信号处理的过程中,首先需要进行信号采集。
信号采集是将机械振动信号转换为电信号的过程,通常使用传感器将机械振动信号转换为电流或电压信号。
采集到的信号可以通过模数转换技术将其转换为数字信号,以便后续处理。
接下来,对机械振动信号进行预处理是非常重要的。
预处理可以去除噪声、滤波和降低采样率等。
通过滤波技术可以将信号中的高频噪声滤除,以提高信号质量。
同时,降低采样率可以减少数据量,方便后续的计算和分析。
在预处理完成后,我们需要对机械振动信号进行特征提取。
特征提取是指从信号中提取出具有代表性的特征参数。
常见的特征参数包括幅值、频率、相位、脉冲个数等。
通过提取这些特征参数,可以更好地描述机械振动信号的特性。
特征提取是机械振动信号处理的关键步骤,它可以为后续的故障诊断和预测提供有效的依据。
特征参数的选择非常重要,需要结合具体的应用场景和设备特点进行选择。
例如,在轴承故障诊断中,常用的特征参数包括能量谱、脉冲指标等。
除了传统的特征提取方法,近年来还涌现出许多基于机器学习的特征提取方法。
机器学习是一种通过训练数据来自动识别和学习规律的技术。
在机械振动信号处理中,可以使用机器学习方法来提取更加复杂和难以描述的特征。
例如,卷积神经网络(CNN)可以自动学习信号中的特征,从而提高故障诊断的准确性。
此外,还有一些先进的信号处理技术可以用于机械振动信号的特征提取。
例如,小波变换可以在时频域同时表示信号的特征,提高了信号处理的效果。
时频分析技术可以通过分析信号在时域和频域上的变化来提取信号的特征。
总结而言,机械振动信号处理与特征提取方法的探索是一个既有挑战又具有广阔应用前景的研究领域。
通过对机械振动信号进行准确、快速的特征提取,可以实现设备故障的早期预警和精准诊断,提高设备的可靠性和安全性。

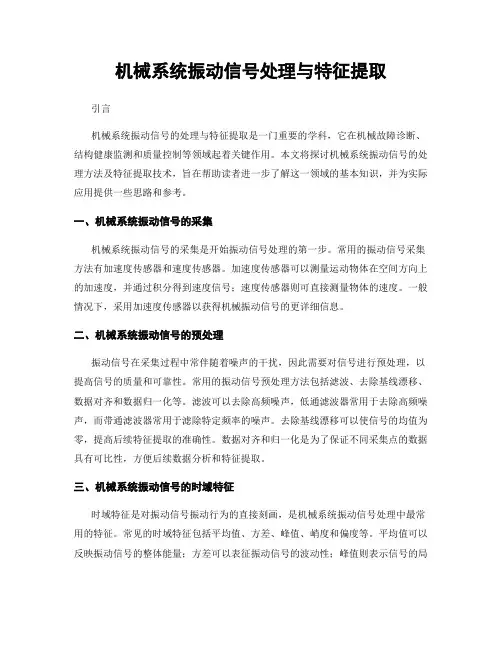

机械系统振动信号处理与特征提取

机械系统振动信号处理与特征提取引言机械系统振动信号的处理与特征提取是一门重要的学科,它在机械故障诊断、结构健康监测和质量控制等领域起着关键作用。
本文将探讨机械系统振动信号的处理方法及特征提取技术,旨在帮助读者进一步了解这一领域的基本知识,并为实际应用提供一些思路和参考。
一、机械系统振动信号的采集机械系统振动信号的采集是开始振动信号处理的第一步。
常用的振动信号采集方法有加速度传感器和速度传感器。
加速度传感器可以测量运动物体在空间方向上的加速度,并通过积分得到速度信号;速度传感器则可直接测量物体的速度。
一般情况下,采用加速度传感器以获得机械振动信号的更详细信息。
二、机械系统振动信号的预处理振动信号在采集过程中常伴随着噪声的干扰,因此需要对信号进行预处理,以提高信号的质量和可靠性。
常用的振动信号预处理方法包括滤波、去除基线漂移、数据对齐和数据归一化等。
滤波可以去除高频噪声,低通滤波器常用于去除高频噪声,而带通滤波器常用于滤除特定频率的噪声。
去除基线漂移可以使信号的均值为零,提高后续特征提取的准确性。
数据对齐和归一化是为了保证不同采集点的数据具有可比性,方便后续数据分析和特征提取。
三、机械系统振动信号的时域特征时域特征是对振动信号振动行为的直接刻画,是机械系统振动信号处理中最常用的特征。
常见的时域特征包括平均值、方差、峰值、峭度和偏度等。
平均值可以反映振动信号的整体能量;方差可以表征振动信号的波动性;峰值则表示信号的局部极大值;峭度和偏度分别刻画了信号的尖锐程度和偏斜程度。
通过提取时域特征,可以初步了解振动信号的基本状态和特性。
四、机械系统振动信号的频域特征频域特征是通过对振动信号进行傅里叶变换得到的。
振动信号的频域特征可以反映振动信号的频率成分和能量分布,对故障检测和结构健康监测具有重要意义。
常见的频域特征包括功率谱密度、频率响应函数和谱峰等。
功率谱密度可以显示振动信号在不同频率下的能量密度分布;频率响应函数可以反映系统在不同频率下的振动特性;谱峰则表示频谱中的主要频率,是故障诊断中常用的特征之一。
机床振动信号的处理流程和方法

机床振动信号的处理流程和方法下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
