工程地质勘察注册土木工程师(水利水电)专业复习课件地质
第一章 水利水电工程地质勘察
【考试大纲】 1.1 掌握各勘察阶段工程勘察的任务和要求. 1.2 熟练掌握各勘察设计阶段各类建筑物(枢纽建筑 物、引水线路、堤防等)地质勘察工作的布置原则、 勘察内容、方法及试验要求。 1.3 熟练掌握各勘察设计阶段对水库区主要工程地 质问题(包括滑坡、崩塌、坍岸、浸没、渗漏等)的 勘察内容、方法。 1.4 熟练掌握各勘察设计阶段工程地质勘察报告和 主要附图的编制。
方法是测绘和必要的勘探。勘探剖面垂直 于地下水分水岭或平行于地下水流向布置， 孔深应达到可靠的相对隔水层或喀斯特发 育相对下限以下的适当深度。
初设阶段水库渗漏地质勘察
对存在水库渗漏地段进行专门性勘察， 定量地评定渗漏量，为防渗措施的选择 和设计提供资料。
首先进行比例尺l/万~1/2千的地质测绘， 其次，应平行于水库渗漏方向布置勘探 剖面线。 查明水文地质条件及测得渗透系数后， 应根据边界条件选用适当的公式估算渗 漏量，以便为防渗措施的设计提供依据。
水利水电工程地质勘察
本章内容主要是根据《水利水电工程地质勘察规 范》GB50287-99、《中小型水利水电工程地质勘 察规范》SL55—2005 和《堤防工程地质勘察规程》 SL188—2005，因此复习应以这些规范为准。 由于时间关系，仅以大型水利水电工程为例简要 介绍。
水利水电工程地质勘察的任务
1、查明水库区水文地质、工程地质条件，分析工 程地质问题，预测蓄水后的变化； 2、查明建筑物地区的工程地质条件并进行评价， 为选定各建筑物的轴线及地基处理方案提供地质资 料和建议； 3、查明导流工程的工程地质条件，根据需要进行 施工附属建筑物场地的工程地质勘察和施工与生活 用水水源初步调查；
初设阶段工程地质勘察的主要内容
初步设计阶段是查明水库及建筑物区的工程地质 条件，对选定坝型和枢纽布置方案进行工程地质 论证，提供建筑物设计所需的工程地质资料。 技施设计是在初步设计阶段选定的水库及枢纽建 筑物场地上，检验前期勘察的地质资料与结论， 补充论证专门性工程地质问题，并提供优化设计 所需的工程地质资料。
规划阶段工程地质勘察的主要内容
重点内容
在这一章中，应着重不同水工建筑物的勘 察内容和勘察工作布置。特别是水库区、坝 址及地下洞室的勘察是重点。
注意复习测绘范围与精度要求、勘探剖面 布置原则、勘探坑孔的深度要求等。 鉴于规范中已有具体、详细的规定，在此 不一一介绍。
各阶段水库区勘察的主要内容
规划阶段： 了解水库的地质和水文地质条件； 了解可能威胁水库成立的滑坡、潜在不稳定岸 坡、泥石流、坍岸和浸没等的分布范围； 了解可溶岩地区的喀斯特发育情况，含水层和 隔水层的分布范围，河谷和分水岭的地下水位， 并对水库产生渗漏的可能性进行分析； 了解重要矿产和名胜古迹的分布情况。
各阶段工程地质勘察的基本任务
规划阶段是对河流开发方案和水利水电近期开发 工程选择进行工程地质论证，并提供相应的工程 地质资料。
可行性研究阶段是在规划选定方案的基础上选择 坝址，对选定坝址、基本坝型、枢纽布置和引水 线路方案进行工程地质论证，
1、了解规划河流或河段的区域地质和地震概况； 2、了解各梯级水库的地质条件和主要工程地质问 题，分析建库的可能性；
3、了解各梯级坝址的工程地质条件，分析建坝的 可能性；
4、了解长引水线路（长度大于2km的隧洞或渠道） 的工程地质条件； 5、了解各梯级坝址附近的天然建筑材料的赋存情 况。
可研阶段工程地质勘察的主要内容
1、进行区域构造稳定性研究，并对工程场地的构 造稳定性和地震危险性做出评价； 2、调查水库区的主要工程地质问题，并作出初步 评价； 3、调查坝址、引水线路、厂址和溢洪道等建筑物 场地的工程地质条件，并对有关的主要工程地质 问题做出初步评价； 4、进行天然建筑材料初查。
初设阶段工程地质勘察的主要内容
水库浸没工程地质勘察
水利工程分为规划、项目建议书、可行性研究、初 步设计、招标设计和施工图设计六个勘察阶段。
水电工程划分为规划、预可行性研究、可行性研究、 招标设计和施工图设计五个阶段。 GB50287分为规划、可行性研究、初步设计和技 施设计四个勘察阶段（本次考试以此为准） 对于中小型水利水电工程、除险加固工程、堤防工 程等，经主管部门批准，勘察阶段可以适当合并。
水利水电工程地质勘察是水利水电工程建设的 基础性工作，其根本任务是应用地质学、工程地 质学的原理及实践经验，运用工程地质的技术、 方法，查明工程区的工程地质条件，充分论证有 关工程地质问题，为水利水电工程的规划、设计 和施工提供科学的地质依据。
勘察阶段的划分
水利水电工程地质勘察阶段与设计阶段相适应。
各阶段水库区勘察的主要内容
可研阶段： 调查水库区的水文地质条件，可能的渗漏地 段，估算可能的渗漏量； 调查库岸稳定条件，预测水库坍岸情况； 预测水库浸没范围； 调查影响水库建设的其他环境地质问题。
各阶段水库区勘察的主要内容
初设阶段： 在可行性研究阶段勘察工作的基础 上，针对水库存在的地质问题，开 展水库渗漏、浸没、库岸稳定性等 专门性工程地质勘察工作。
针对库区主要工程地质问题的 勘察要求
技术标准中针对库区渗漏、浸没和库岸 稳定性等提出了勘察要求。主要是在可 研和初设阶段。
可研阶段水库渗漏工程地质勘察
目的是初步圈定水库蓄水后可能发生渗漏 的地段，估算渗漏量的大小，初步评价渗 漏对建库的影响程度及处理的可能性，为 坝址选择和回水高程的确定提供资料。
4、进行天然建筑材料详查； 5、进行地下水动态观测和岩土体位移监测。
技施设计阶段工程地质勘察的主要内容
1、进行初步设计审批中要求补充论证的和施工中 出现的专门性工程地质问题勘察； 2、提出对不良工程地质问题处理措施的建议
3、进行施工地质工作；
4、提出施工期和运行期工程地质监测内容、布置 方案和技术要求的建议； 5、分析施工期工程地质监测资料。
【考试大纲】 1.1 掌握各勘察阶段工程勘察的任务和要求. 1.2 熟练掌握各勘察设计阶段各类建筑物(枢纽建筑 物、引水线路、堤防等)地质勘察工作的布置原则、 勘察内容、方法及试验要求。 1.3 熟练掌握各勘察设计阶段对水库区主要工程地 质问题(包括滑坡、崩塌、坍岸、浸没、渗漏等)的 勘察内容、方法。 1.4 熟练掌握各勘察设计阶段工程地质勘察报告和 主要附图的编制。
方法是测绘和必要的勘探。勘探剖面垂直 于地下水分水岭或平行于地下水流向布置， 孔深应达到可靠的相对隔水层或喀斯特发 育相对下限以下的适当深度。
初设阶段水库渗漏地质勘察
对存在水库渗漏地段进行专门性勘察， 定量地评定渗漏量，为防渗措施的选择 和设计提供资料。
首先进行比例尺l/万~1/2千的地质测绘， 其次，应平行于水库渗漏方向布置勘探 剖面线。 查明水文地质条件及测得渗透系数后， 应根据边界条件选用适当的公式估算渗 漏量，以便为防渗措施的设计提供依据。
水利水电工程地质勘察
本章内容主要是根据《水利水电工程地质勘察规 范》GB50287-99、《中小型水利水电工程地质勘 察规范》SL55—2005 和《堤防工程地质勘察规程》 SL188—2005，因此复习应以这些规范为准。 由于时间关系，仅以大型水利水电工程为例简要 介绍。
水利水电工程地质勘察的任务
1、查明水库区水文地质、工程地质条件，分析工 程地质问题，预测蓄水后的变化； 2、查明建筑物地区的工程地质条件并进行评价， 为选定各建筑物的轴线及地基处理方案提供地质资 料和建议； 3、查明导流工程的工程地质条件，根据需要进行 施工附属建筑物场地的工程地质勘察和施工与生活 用水水源初步调查；
初设阶段工程地质勘察的主要内容
初步设计阶段是查明水库及建筑物区的工程地质 条件，对选定坝型和枢纽布置方案进行工程地质 论证，提供建筑物设计所需的工程地质资料。 技施设计是在初步设计阶段选定的水库及枢纽建 筑物场地上，检验前期勘察的地质资料与结论， 补充论证专门性工程地质问题，并提供优化设计 所需的工程地质资料。
规划阶段工程地质勘察的主要内容
重点内容
在这一章中，应着重不同水工建筑物的勘 察内容和勘察工作布置。特别是水库区、坝 址及地下洞室的勘察是重点。
注意复习测绘范围与精度要求、勘探剖面 布置原则、勘探坑孔的深度要求等。 鉴于规范中已有具体、详细的规定，在此 不一一介绍。
各阶段水库区勘察的主要内容
规划阶段： 了解水库的地质和水文地质条件； 了解可能威胁水库成立的滑坡、潜在不稳定岸 坡、泥石流、坍岸和浸没等的分布范围； 了解可溶岩地区的喀斯特发育情况，含水层和 隔水层的分布范围，河谷和分水岭的地下水位， 并对水库产生渗漏的可能性进行分析； 了解重要矿产和名胜古迹的分布情况。
各阶段工程地质勘察的基本任务
规划阶段是对河流开发方案和水利水电近期开发 工程选择进行工程地质论证，并提供相应的工程 地质资料。
可行性研究阶段是在规划选定方案的基础上选择 坝址，对选定坝址、基本坝型、枢纽布置和引水 线路方案进行工程地质论证，
1、了解规划河流或河段的区域地质和地震概况； 2、了解各梯级水库的地质条件和主要工程地质问 题，分析建库的可能性；
3、了解各梯级坝址的工程地质条件，分析建坝的 可能性；
4、了解长引水线路（长度大于2km的隧洞或渠道） 的工程地质条件； 5、了解各梯级坝址附近的天然建筑材料的赋存情 况。
可研阶段工程地质勘察的主要内容
1、进行区域构造稳定性研究，并对工程场地的构 造稳定性和地震危险性做出评价； 2、调查水库区的主要工程地质问题，并作出初步 评价； 3、调查坝址、引水线路、厂址和溢洪道等建筑物 场地的工程地质条件，并对有关的主要工程地质 问题做出初步评价； 4、进行天然建筑材料初查。
初设阶段工程地质勘察的主要内容
水库浸没工程地质勘察
水利工程分为规划、项目建议书、可行性研究、初 步设计、招标设计和施工图设计六个勘察阶段。
水电工程划分为规划、预可行性研究、可行性研究、 招标设计和施工图设计五个阶段。 GB50287分为规划、可行性研究、初步设计和技 施设计四个勘察阶段（本次考试以此为准） 对于中小型水利水电工程、除险加固工程、堤防工 程等，经主管部门批准，勘察阶段可以适当合并。
水利水电工程地质勘察是水利水电工程建设的 基础性工作，其根本任务是应用地质学、工程地 质学的原理及实践经验，运用工程地质的技术、 方法，查明工程区的工程地质条件，充分论证有 关工程地质问题，为水利水电工程的规划、设计 和施工提供科学的地质依据。
勘察阶段的划分
水利水电工程地质勘察阶段与设计阶段相适应。
各阶段水库区勘察的主要内容
可研阶段： 调查水库区的水文地质条件，可能的渗漏地 段，估算可能的渗漏量； 调查库岸稳定条件，预测水库坍岸情况； 预测水库浸没范围； 调查影响水库建设的其他环境地质问题。
各阶段水库区勘察的主要内容
初设阶段： 在可行性研究阶段勘察工作的基础 上，针对水库存在的地质问题，开 展水库渗漏、浸没、库岸稳定性等 专门性工程地质勘察工作。
针对库区主要工程地质问题的 勘察要求
技术标准中针对库区渗漏、浸没和库岸 稳定性等提出了勘察要求。主要是在可 研和初设阶段。
可研阶段水库渗漏工程地质勘察
目的是初步圈定水库蓄水后可能发生渗漏 的地段，估算渗漏量的大小，初步评价渗 漏对建库的影响程度及处理的可能性，为 坝址选择和回水高程的确定提供资料。
4、进行天然建筑材料详查； 5、进行地下水动态观测和岩土体位移监测。
技施设计阶段工程地质勘察的主要内容
1、进行初步设计审批中要求补充论证的和施工中 出现的专门性工程地质问题勘察； 2、提出对不良工程地质问题处理措施的建议
3、进行施工地质工作；
4、提出施工期和运行期工程地质监测内容、布置 方案和技术要求的建议； 5、分析施工期工程地质监测资料。
合集下载
注册土木工程师执业资格考试复习策略及知识点总结(水利水电PPT讲义)
Q0.01=5400m3/s——大于5400的机会为1%，解决了其防洪则99年安全 W0.9=50亿m3——大于50亿的机会为90%，解决其供水则有90年满足
平原河流——水流堆积作用； 顺直型、弯曲型、分汊型、游荡型；
河床演变基本原理： 输沙不平衡是根本原因（冲刷、淤积）； 自动调整——恢复输沙平衡； 河床变形集中在汛期。
3.1河床演变的基本原理、规律及分析方法
顺直河段——边滩头部流速大于尾部； 头部冲刷尾部淤积； 边滩向下游移动。
蜿蜒型河段 ——弯道环流（表层流速大于底层流速）； 低水上提，高水下锉，低水傍岸，高水居中 ； 横向输沙不平衡，凹岸冲刷、凸岸淤积
公共用水
环境用水
（绿化+河湖补水）
要点： • 供水量、用水量会分类；不重复计 • 消耗量：不能回归地表水、地下水的部分
4.1 需水量计算
城镇需水量预测（注意规划水平年概念）： • 趋势法：建立需水量与特征量之间的关系—— 回 归分析（特征量的值由水平年确定） • 模型法： dp(t) =ap(t)-bp(t)2 随着需水量的增
排涝工程特征水位：
排涝建筑物（隔断）安全水位，正、反挡水
ห้องสมุดไป่ตู้
排涝建筑物过流能力、水位
• 自排闸前水位：排水沟末端水位，或蓄 涝区正常蓄水位
• 自排闸下水位：按水头0.1m~0.2m计算
• 泵站设计外水位：排涝期同频率平均水位，或
排涝天数最高平均水位的多年平均
设计
净扬
• 泵站最高外水位：历年排涝期最高水位平均值
河工模型试验 tu l u2 l n l1 6 （P109，原/模）
会变换（如
Q
ul2
l
0.5 2 l
平原河流——水流堆积作用； 顺直型、弯曲型、分汊型、游荡型；
河床演变基本原理： 输沙不平衡是根本原因（冲刷、淤积）； 自动调整——恢复输沙平衡； 河床变形集中在汛期。
3.1河床演变的基本原理、规律及分析方法
顺直河段——边滩头部流速大于尾部； 头部冲刷尾部淤积； 边滩向下游移动。
蜿蜒型河段 ——弯道环流（表层流速大于底层流速）； 低水上提，高水下锉，低水傍岸，高水居中 ； 横向输沙不平衡，凹岸冲刷、凸岸淤积
公共用水
环境用水
（绿化+河湖补水）
要点： • 供水量、用水量会分类；不重复计 • 消耗量：不能回归地表水、地下水的部分
4.1 需水量计算
城镇需水量预测（注意规划水平年概念）： • 趋势法：建立需水量与特征量之间的关系—— 回 归分析（特征量的值由水平年确定） • 模型法： dp(t) =ap(t)-bp(t)2 随着需水量的增
排涝工程特征水位：
排涝建筑物（隔断）安全水位，正、反挡水
ห้องสมุดไป่ตู้
排涝建筑物过流能力、水位
• 自排闸前水位：排水沟末端水位，或蓄 涝区正常蓄水位
• 自排闸下水位：按水头0.1m~0.2m计算
• 泵站设计外水位：排涝期同频率平均水位，或
排涝天数最高平均水位的多年平均
设计
净扬
• 泵站最高外水位：历年排涝期最高水位平均值
河工模型试验 tu l u2 l n l1 6 （P109，原/模）
会变换（如
Q
ul2
l
0.5 2 l
水利水电工程地质勘察(21页)PPT
第八章 水利水电工程地质勘察
1
第八章 水利水电工程地质勘察
概述 8.1 工程地质测绘 8.2 工程地质勘探 8.3 工程地质试验及长期观测 8.4 工程地质勘察成果报告
思考与作业 2
概述
在水利水电工程兴建之前，都要进行工程地质勘察工作， 其目的是查明水库和水工建筑物地区的工程地质条件，分析 预测可能出现的工程地质问题，充分利用有利的地质条件， 避开或改造不利的地质因素，为工程的规划、设计、施工和 运用提供可靠的地质依据。
与施工方法有关的地质技术试验 灌浆试验15
8.3 工程地质试验及长期观测
长期观测的内容：
地下水动态观测 区域构造稳定性观测 边坡（滑坡）变形监测 地下洞室围岩变形监测 坝基（坝肩）岩体位移和应和监测 水库渗漏监测 地形变监测 地震监测
16
8.4 工程地质勘察成果报告
一、工程地质勘察报告
不同勘察设计阶段的报告：
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩 体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分 布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、 破碎带的特征、裂隙密集带的分布及随深度变化的规律等。
3)了解地下水位的变化、埋藏条件、含水层特征、库坝区 的渗漏途径、岩溶的分布发育规律、滑坡体的位置及性质等。
4
3．初步设计勘察
初步设计勘察，是在可行性研究阶段选定的坝址和建筑 场地上进行的勘察。其目的是查明水库区及建筑物地区的 工程地质条件，为选定坝型、枢纽布置进行地质论证，并 为建筑物设计提供地质资料。
4．技施设计勘察
技施设计勘察是在初步设计阶段选定的枢纽建筑物场 地上进行的勘察。其目的是检验前期勘察的地质资料与 结论，为优化建筑物设计提供地质资料。
1
第八章 水利水电工程地质勘察
概述 8.1 工程地质测绘 8.2 工程地质勘探 8.3 工程地质试验及长期观测 8.4 工程地质勘察成果报告
思考与作业 2
概述
在水利水电工程兴建之前，都要进行工程地质勘察工作， 其目的是查明水库和水工建筑物地区的工程地质条件，分析 预测可能出现的工程地质问题，充分利用有利的地质条件， 避开或改造不利的地质因素，为工程的规划、设计、施工和 运用提供可靠的地质依据。
与施工方法有关的地质技术试验 灌浆试验15
8.3 工程地质试验及长期观测
长期观测的内容：
地下水动态观测 区域构造稳定性观测 边坡（滑坡）变形监测 地下洞室围岩变形监测 坝基（坝肩）岩体位移和应和监测 水库渗漏监测 地形变监测 地震监测
16
8.4 工程地质勘察成果报告
一、工程地质勘察报告
不同勘察设计阶段的报告：
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩 体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分 布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、 破碎带的特征、裂隙密集带的分布及随深度变化的规律等。
3)了解地下水位的变化、埋藏条件、含水层特征、库坝区 的渗漏途径、岩溶的分布发育规律、滑坡体的位置及性质等。
4
3．初步设计勘察
初步设计勘察，是在可行性研究阶段选定的坝址和建筑 场地上进行的勘察。其目的是查明水库区及建筑物地区的 工程地质条件，为选定坝型、枢纽布置进行地质论证，并 为建筑物设计提供地质资料。
4．技施设计勘察
技施设计勘察是在初步设计阶段选定的枢纽建筑物场 地上进行的勘察。其目的是检验前期勘察的地质资料与 结论，为优化建筑物设计提供地质资料。
工程地质基础-注册土木工程师(水利水电)专业复习课件地质
岩石的主要物理水理性质指标
岩石的吸水率和饱水系数是表征岩石水理性质的重 要指标。岩石吸水率的多少，取决于岩石所含空隙 的数量、大小及其张开程度。
根据饱水系数的大小可以判断岩石的抗冻性能，饱 水系数大，说明常压下吸水后余留的空隙少，抗冻 性能差。
岩石的主要物理水理性质指标
在工程实践中，岩石（岩体）的透水性有两种表 达方式： 渗透系数（k）是指水力坡度为1时，水在岩石中流 动的速度。单位为cm/s，也有用m/d 。 透水率的单位为吕荣（Lu），即当试验压力为1MPa
岩石的成因分类—一级分类
岩浆岩（火成岩）是上地幔或地壳深部产生的
炽热粘稠的岩浆冷凝固结形成散沉积物固结而成的岩石。
在地壳表层，母岩经风化作用、生物作用、火山喷发 作用而成的松散碎屑物及少量宇宙物质经过介质（主 要是水）的搬运、沉积、成岩作用形成沉积岩。如灰 岩、砂岩等。
注册土木工程师（水利水电工程）考前培训
水利水电工程地质
高玉生 中水北方勘测设计研究有限责任公司 (水利部天津水利水电勘测设计研究院)
2008年6月
水利水电工程地质
1、工程地质基础 2、水利水电工程地质勘察 3、勘察技术方法 4、区域构造稳定性 5、水库区工程地质 6、水工建筑物工程地质
7、边坡工程地质 8、地下洞室工程地质 9、天然建筑材料 10、特殊岩土体地质 11、题型特点与例题
根据灵敏度指标判断土的灵敏性。
当St<2时为低灵敏， St=2~4时为一般灵敏； St=4~8时为灵敏； St>8时为高灵敏。
土的工程分类
关于土的分类标准，比较混乱，特别对于细粒 土，有使用GBJ/145-90《土的分类标准》的， 也有用水利系统的三角分类法。这里介绍 GB50021-2001《岩土工程勘察规范》的分类。
注册土木工程师水利水电执业资格专业知识规划部分考试复习56页PPT
注册土木工程师水利水电执业资格专 业知识规划部分考试复习
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
8水利水电工程地质勘察PPT课件
水利水电工程地质勘察按水利水电工程开发前期工作程序， 划分为规划、可行性研究、初步设计和技施设计四个勘察阶 段。各勘察阶段的工作应循序渐进，逐步深入，并与各设计 阶段相适应。
2020年9月28日
3
1. 规划勘察
规划勘察的目的，是为河流开发方案和水利水电工程选点 提供初步的工程地质资料和地质依据。
2．可行性研究勘察
汇报人：XXX 汇报日期：20XX年10月10日
2020年9月28日
2020年9月28日
6
水利水电工程测绘比例尺参照表
2020年9月28日
7
工程地质测绘的方法：
路线测绘法 路线穿越法
界线追索法
地质点标测法 野外实测地质剖面法 遥感技术 人造卫星、航测和陆摄相片
2020年9月28日
8
8.2 工程地质勘探
工程地质勘探是在工程地质测绘的基础上，为了进一步 查明以下的工程地质问题，取得深部地质资料而进行的。
14
8.3 工程地质试验及长期观测
工程地质试验的方法：
室内试验 野外试验
岩体力学性质试验 野外水文地质试验
岩体变形试验 岩体强度试验 岩体应力试验
抽水试验 压水试验 注水试验 地下水流向流速试验 连通试验等
2020年9月28日
与施工方法有关的地质技术试验 灌浆试验15
8.3 工程地质试验及长期观测
勘探工作布置应与不同设计阶段的工程地质勘察任务密 切配合。
2020年9月28日
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩 体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分 布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、 破碎带的特征、裂隙密集带的分布及随深度变化的规律等。
2020年9月28日
3
1. 规划勘察
规划勘察的目的，是为河流开发方案和水利水电工程选点 提供初步的工程地质资料和地质依据。
2．可行性研究勘察
汇报人：XXX 汇报日期：20XX年10月10日
2020年9月28日
2020年9月28日
6
水利水电工程测绘比例尺参照表
2020年9月28日
7
工程地质测绘的方法：
路线测绘法 路线穿越法
界线追索法
地质点标测法 野外实测地质剖面法 遥感技术 人造卫星、航测和陆摄相片
2020年9月28日
8
8.2 工程地质勘探
工程地质勘探是在工程地质测绘的基础上，为了进一步 查明以下的工程地质问题，取得深部地质资料而进行的。
14
8.3 工程地质试验及长期观测
工程地质试验的方法：
室内试验 野外试验
岩体力学性质试验 野外水文地质试验
岩体变形试验 岩体强度试验 岩体应力试验
抽水试验 压水试验 注水试验 地下水流向流速试验 连通试验等
2020年9月28日
与施工方法有关的地质技术试验 灌浆试验15
8.3 工程地质试验及长期观测
勘探工作布置应与不同设计阶段的工程地质勘察任务密 切配合。
2020年9月28日
9
勘探工作主要探明以下问题:
1)揭露地层岩性的变化规律，如覆盖层的性质和厚度，岩 体性质及风化带的特征，软弱夹层及可溶性岩层的特性、分 布等。
2)查明地质构造，如岩层产状变化、构造形态、断层性质、 破碎带的特征、裂隙密集带的分布及随深度变化的规律等。

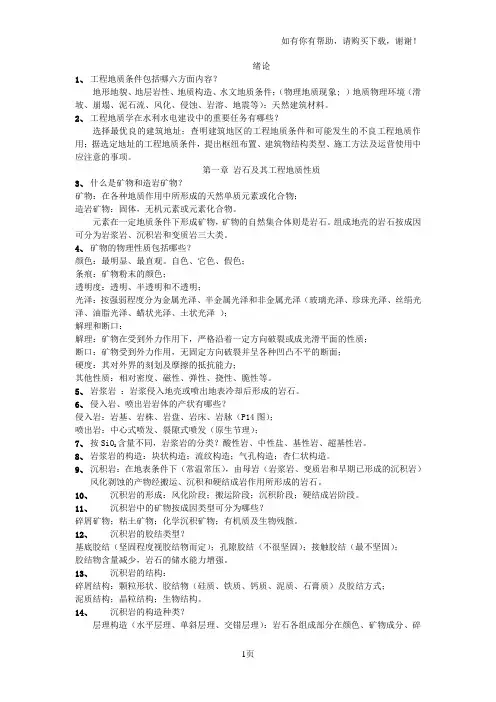

水工工程地质复习资料
绪论1、工程地质条件包括哪六方面内容？地形地貌、地层岩性、地质构造、水文地质条件；（物理地质现象; ）地质物理环境（滑坡、崩塌、泥石流、风化、侵蚀、岩溶、地震等）；天然建筑材料。
2、工程地质学在水利水电建设中的重要任务有哪些？选择最优良的建筑地址；查明建筑地区的工程地质条件和可能发生的不良工程地质作用；据选定地址的工程地质条件，提出枢纽布置、建筑物结构类型、施工方法及运营使用中应注意的事项。
第一章岩石及其工程地质性质3、什么是矿物和造岩矿物？矿物：在各种地质作用中所形成的天然单质元素或化合物；造岩矿物：固体，无机元素或元素化合物。
元素在一定地质条件下形成矿物，矿物的自然集合体则是岩石。
组成地壳的岩石按成因可分为岩浆岩、沉积岩和变质岩三大类。
4、矿物的物理性质包括哪些？颜色：最明显、最直观。
自色、它色、假色；条痕：矿物粉末的颜色；透明度：透明、半透明和不透明；光泽：按强弱程度分为金属光泽、半金属光泽和非金属光泽（玻璃光泽、珍珠光泽、丝绢光泽、油脂光泽、蜡状光泽、土状光泽）；解理和断口：解理：矿物在受到外力作用下，严格沿着一定方向破裂或成光滑平面的性质；断口：矿物受到外力作用，无固定方向破裂并呈各种凹凸不平的断面；硬度：其对外界的刻划及摩擦的抵抗能力；其他性质：相对密度、磁性、弹性、挠性、脆性等。
5、岩浆岩：岩浆侵入地壳或喷出地表冷却后形成的岩石。
6、侵入岩、喷出岩岩体的产状有哪些？侵入岩：岩基、岩株、岩盘、岩床、岩脉（P14图）；喷出岩：中心式喷发、裂隙式喷发（原生节理）；7、按SiO2含量不同，岩浆岩的分类？酸性岩、中性盐、基性岩、超基性岩。
8、岩浆岩的构造：块状构造；流纹构造；气孔构造；杏仁状构造。
9、沉积岩：在地表条件下（常温常压），由母岩（岩浆岩、变质岩和早期已形成的沉积岩）风化剥蚀的产物经搬运、沉积和硬结成岩作用所形成的岩石。
10、沉积岩的形成：风化阶段；搬运阶段；沉积阶段；硬结成岩阶段。
2023-2024注册土木工程师(水利水电)之专业基础知识基础知识点归纳总结
2023-2024注册土木工程师（水利水电）之专业基础知识基础知识点归纳总结1、同一点的基于“1985年国家高程基准”高程H1与基于“1956年黄海高程系”高程H2关系是（）。
A.H1＞H2B.H1＜H2C.H1＝H2D.H1、H2没有可比性正确答案：B2、如果挡土墙后土推墙而使挡土墙发生一定的位移，使土体达到极限平衡状对作用在墙背上的土压力是（）。
A.静止土压力B.主动土压力C.被动土压力D.无法确定正确答案：B3、水工混凝土应根据承载力、使用环境、耐久性能要求而选择（）。
A.高强混凝土、和易性好的混凝土B.既满足承载力要求，又满足耐久性要求的混凝土C.不同强度等级、抗渗等级、抗冻等级的混凝土D.首先满足承载力要求，然后满足抗渗要求的混凝土正确答案：B4、下面不是混凝土和易性的主要的内容是( )。
A.流动性B.稠度C.粘聚性D.保水性正确答案：B5、下列四种钢筋中，强度较高、可自行加工成材、成本较低、发展较快，适用于生产中小型预应力构件的是( )。
A.热轧钢筋B.冷拔低碳钢丝C.碳素钢丝D.钢绞线正确答案：B6、结构上某量值的影响线的量纲是( )。
A.该量值的量纲B.该量值的量纲/[力]C.该量值的量纲×[力]D.该量值的量纲/[长度]正确答案：B7、导线测量外业包括踏勘选点埋设标志、边长丈量、转折角测量和( )测量。
A.定向B.连接边和连接角C.高差D.定位正确答案：B8、在水文计算中，一般要求|r|( )。
A.≥0.5B.≥0.6C.≥0.8D.≥0.9正确答案：C9、烧制硅酸盐水泥的主要原料是( )。
A.粘土+铁矿粉B.石灰石+粘土+铁矿粉C.白云石+铁矿粉D.石灰石+铁矿粉+砂子正确答案：B10、使水资源具有再生性的原因是（）。
A.自然界的径流B.自然界的水文循环C.自然界的蒸发D.自然界的降水正确答案：B11、丈量一段距离4次，结果分别为132.563m、132.543m、132.548m和132.538m，则算术平均值中误差和最后结果的相对中误差为( )。
地下洞室工程地质注册土木工程师(水利水电)专业复习ppt课件地质
2
第七章 地下洞室工程地质—选线要求
4、地下水 ——应尽量将洞室置于非含水岩层中或 地下水位以上，或采取地下排水措施，避免或减少 渗透压力对围岩稳定的影响。 5、地应力 ——洞室轴线布置最好与最大主应力方 向平行或以小夹角相交。
3
洞室围岩上覆岩体最小厚度的确定
洞室上覆围岩最小厚度与洞径、岩体完整性及岩 石强度有关。根据工程经验，无压隧洞上覆岩体 最小厚度与洞径(B)的关系如下：
19
第七章 地下洞室工程地质—地应力
剩余应力与变异应力
剩余应力：指地壳受风化剥蚀，承载岩体由于卸荷 作用残留在岩体中的自相平衡的应力，致使垂直应 力相应降低，水平应力则保持不变。
变异应力：指由岩体的物理状态、化学性质或赋存 条件方面的变化而引起的应力，通常只有局部意义。 例如岩浆的侵入，沿接触带产生很大压力。
按不同的起源可分为自重应力、构造应力、剩余 应力洞室工程地质—地应力 自重应力
1、由岩体自重产生的应力，其垂直应力σZ与水 平应力σx与σy分别为：
式中： ρ为岩石的密度； g为重力加速度； h为上 覆岩体的厚度； γ为泊松比； λ为侧压力系数。
17
第七章 地下洞室工程地质—地应力 自重应力
23
第七章 地下洞室工程地质—地应力
洞室围岩的应力特征
2、围岩中的岩体结构特征也对围岩应力起控制作 用。节理面的产状与洞体受力方向的不同，将产生 三种不同的结果：
(1)节理面与洞体受力方向的夹角大于60°或垂 直时，洞壁与节理面垂直相交的部位产生最大切向 应力。
24
第七章 地下洞室工程地质—地应力
杆加钢筋网，并浇 筑混凝土衬砌。
8
第七章 地下洞室工程地质— 围岩分类
GB50287－99规定的围岩分类方法 1、注意围岩类别与围岩强度应力比S的关系。即 Ⅰ类与Ⅴ类围岩与s无关， Ⅱ类、 Ⅲ类与Ⅳ围岩有 关，需要根据S值进行调整 2、应熟记 S = Rb ×Kv / σm 公式及各个符号的 含义
第七章 地下洞室工程地质—选线要求
4、地下水 ——应尽量将洞室置于非含水岩层中或 地下水位以上，或采取地下排水措施，避免或减少 渗透压力对围岩稳定的影响。 5、地应力 ——洞室轴线布置最好与最大主应力方 向平行或以小夹角相交。
3
洞室围岩上覆岩体最小厚度的确定
洞室上覆围岩最小厚度与洞径、岩体完整性及岩 石强度有关。根据工程经验，无压隧洞上覆岩体 最小厚度与洞径(B)的关系如下：
19
第七章 地下洞室工程地质—地应力
剩余应力与变异应力
剩余应力：指地壳受风化剥蚀，承载岩体由于卸荷 作用残留在岩体中的自相平衡的应力，致使垂直应 力相应降低，水平应力则保持不变。
变异应力：指由岩体的物理状态、化学性质或赋存 条件方面的变化而引起的应力，通常只有局部意义。 例如岩浆的侵入，沿接触带产生很大压力。
按不同的起源可分为自重应力、构造应力、剩余 应力洞室工程地质—地应力 自重应力
1、由岩体自重产生的应力，其垂直应力σZ与水 平应力σx与σy分别为：
式中： ρ为岩石的密度； g为重力加速度； h为上 覆岩体的厚度； γ为泊松比； λ为侧压力系数。
17
第七章 地下洞室工程地质—地应力 自重应力
23
第七章 地下洞室工程地质—地应力
洞室围岩的应力特征
2、围岩中的岩体结构特征也对围岩应力起控制作 用。节理面的产状与洞体受力方向的不同，将产生 三种不同的结果：
(1)节理面与洞体受力方向的夹角大于60°或垂 直时，洞壁与节理面垂直相交的部位产生最大切向 应力。
24
第七章 地下洞室工程地质—地应力
杆加钢筋网，并浇 筑混凝土衬砌。
8
第七章 地下洞室工程地质— 围岩分类
GB50287－99规定的围岩分类方法 1、注意围岩类别与围岩强度应力比S的关系。即 Ⅰ类与Ⅴ类围岩与s无关， Ⅱ类、 Ⅲ类与Ⅳ围岩有 关，需要根据S值进行调整 2、应熟记 S = Rb ×Kv / σm 公式及各个符号的 含义
水利水电工程地质勘察课件
工程地质条件
与水工建筑物有关的各种地质因素的 综合。 包括：
• • • • • • •
天物水地地河岩
然理文形质谷土
建地地地构地类
筑质质貌造质型
材现结及料象构性源自质水利水电工程地质勘察
工程地质勘察方法
测绘 勘探
试验 监测
物探 坑探 钻探 室内试验 室外试验
水利水电工程地质勘察
水利水电工程地质勘察阶段划分
水利水电工程地质勘察
(二) 钻孔观测、编录与资料整理 • 岩心观察、描述和编录 • 钻孔水文地质观测 • 钻进动态观测 • 井下电视、孔内摄影、计算机技术
水利水电工程地质勘察
水利水电工程地质勘察
四、工程地质勘探的布置
1、勘探布置的一般原则 •在地质测绘和物探的基础上布置勘探工作 •勘探工程的布置与勘察阶段相适应 •勘探布置因建筑物类型和规模而异 •勘探布置应考虑地质条件变化大的部位 •多种勘探方法相互配合
水利水电工程地质勘察
2. 勘探孔深度确定 应根据建筑类型、勘察阶段地质条件复 杂程度综合考虑布孔深度。孔深应达到 地基压缩层之下或可能的桩基深度之下 或软弱构造层以下。
水利水电工程地质勘察
工程地质勘察的施工程序
调查收集资料 测绘 物探 坑 探和钻探室内外试验 长期观测
水利水电工程地质勘察
工程地质野外试验(field test)
水利水电工程地质勘察
报告应附的图表：
（1）场地工程地质图（附勘察工程布置）。 （2）工程地质柱状图、剖面图或立体投影图。 （3）室内试验和原位测试成果图表。 （4）岩土利用、整治、改造方案的有关图表。 （5）岩土工程计算简图及计算成果图表。
水利水电工程地质勘察
单项报告
（1）工程地质测试报告。 （2）工程地质检验或监测报告。 （3）工程地质事故调查与分析报告。 （4）岩土利用、整治或改造方案报告。 （5）专门工程地质问题的技术咨询报告。
与水工建筑物有关的各种地质因素的 综合。 包括：
• • • • • • •
天物水地地河岩
然理文形质谷土
建地地地构地类
筑质质貌造质型
材现结及料象构性源自质水利水电工程地质勘察
工程地质勘察方法
测绘 勘探
试验 监测
物探 坑探 钻探 室内试验 室外试验
水利水电工程地质勘察
水利水电工程地质勘察阶段划分
水利水电工程地质勘察
(二) 钻孔观测、编录与资料整理 • 岩心观察、描述和编录 • 钻孔水文地质观测 • 钻进动态观测 • 井下电视、孔内摄影、计算机技术
水利水电工程地质勘察
水利水电工程地质勘察
四、工程地质勘探的布置
1、勘探布置的一般原则 •在地质测绘和物探的基础上布置勘探工作 •勘探工程的布置与勘察阶段相适应 •勘探布置因建筑物类型和规模而异 •勘探布置应考虑地质条件变化大的部位 •多种勘探方法相互配合
水利水电工程地质勘察
2. 勘探孔深度确定 应根据建筑类型、勘察阶段地质条件复 杂程度综合考虑布孔深度。孔深应达到 地基压缩层之下或可能的桩基深度之下 或软弱构造层以下。
水利水电工程地质勘察
工程地质勘察的施工程序
调查收集资料 测绘 物探 坑 探和钻探室内外试验 长期观测
水利水电工程地质勘察
工程地质野外试验(field test)
水利水电工程地质勘察
报告应附的图表：
（1）场地工程地质图（附勘察工程布置）。 （2）工程地质柱状图、剖面图或立体投影图。 （3）室内试验和原位测试成果图表。 （4）岩土利用、整治、改造方案的有关图表。 （5）岩土工程计算简图及计算成果图表。
水利水电工程地质勘察
单项报告
（1）工程地质测试报告。 （2）工程地质检验或监测报告。 （3）工程地质事故调查与分析报告。 （4）岩土利用、整治或改造方案报告。 （5）专门工程地质问题的技术咨询报告。
注册土木工程师水利水电专业复习例题08.ppt
体
拱坝布置泄洪方式宜优先研究采用坝身泄洪，坝
设 计
身孔口泄洪是较经济的选择。
能 （3）《碾压式土石坝设计规范》3.2.2条及条文说明
力
土石坝采用开敞式溢洪道，超泄能力较强，当地
形条件有利时，宜布设开敞式溢洪道。
坝顶高程
1.4 某水库总库容为1.1亿立方米，主坝为均质土
坝，高70m，工程位于7度地震区，设计洪水位为
水工混凝土
2.3 偏心受压柱承载力计算及配筋
已知弯矩、轴力设计值、断面尺寸、混凝土强度等
第
二 级等
章
水 计算步骤：
工 混
(1) 求初始偏心距e0,
e0=M/N
凝 土
(2) 求偏心距增大系数η
结
构
水工混凝土
(3) 判断大小偏心受压
(4) 求轴向作用力到As的距离e
第 二 章
e=ηe0+h/2-a (5) 求受压钢筋面积As’
抗震设计
1.6 某水库总库容1.25亿m3。采用厚粘土心墙
坝，最大坝高67m，坝基岩性为冲洪积中厚层砂砾
第 一
石、夹有薄层软粘土层和细砂层，判断为非液化 土层；工程位于7度地震区。该坝的抗震分析可采
章 用拟静力法进行抗震稳定计算，下列选项中哪些
总 方法是合适的？
体 A 瑞典园弧法
设 计 能
B 简化毕肖普法 C 滑楔法
混 凝
均布活荷载标准值qk=3kN/m2,采用混凝土
土
结 强度等级C20，Ⅰ级钢筋，板厚80mm，板
构
的纵向钢筋？
水工混凝土
解：(1) 有关系数
第 《96规范》4.1.3条规定4级建筑物的安全级别
二 章
