双速交流异步电动机自动变速控制电路的工作原理
三相双速异步电动机控制电路
一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2双速电机的变速原理是:电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。
如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。
1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。
（一）双速电机定子接线图三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
图（a）△接（低速）图（b）YY接（高速）图25-1 三相双速异步电动机定子绕组接线图图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。
双速电机原理及接线图
双速电机接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电机控制原理图
双速电机控制原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对从而改变电动机的转速。
根据感应电机同步转速公式为：n1=60f/p; p为磁极对数可知异步电动机的同步转速与磁极对数成反比，简单来讲就是磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
双速电动机高低速控制线路
一、引入： 一般电动机只有一种转速，为了适应 生产机械在加工过程中对各种转速的要求， 就必须有一个较宽的调速范围。 双速电动机是通过改变极对数来改变 电动机转速的异步电动机调速方法： 1. 改变三相电源频率 f :(变频调速) :(变频调速) 2. 改变转差率 S： 3. 改变磁极对数 p： n=60f/p ①、低速：U2、V2、W2 端子悬空； 、低速：U2、V2、 U1、V1、W1 接三相交流电源。 U1、V1、 接线形式：“ 接线形式：“△”形，P = 4 形，P ②、高速：U1、V1、W1 端子封接短路片； 、高速：U1、V1、 U2、V2、W2 端子接三相交流电源。 U2、V2、 接线形式：双“ 形，P 接线形式：双“Y”形，P = 2
4、停车：按压按钮SB3，KM1、KM2、 、停车：按压按钮SB3，KM1、KM2、 KM3线圈断电，KM1、KM2、KM3主触头 KM3线圈断电，KM1、KM2、KM3主触头 断开，电动机停车。 5、断电：拉开QS1、QS2，切断电源。 、断电：拉开QS1、QS2，切断电源。
五、线路保护 FR1为电动机△运行和YY运行的过 FR1为电动机△运行和YY运行的过 载保护元件。 FU1、FU2为电动机△运行和YY运 FU1、FU2为电动机△运行和YY运 行的短路保护元件。
六、电路特点及注意事项 1、低速：KM1吸合，KM2、KM3不能吸 、低速：KM1吸合，KM2、KM3不能吸 合 2、高速：KM2、KM3吸合，KM1不能吸 、高速：KM2、KM3吸合，KM1不能吸 合 3、注意互锁关系。
三、双速电动机接线原理图
四、工作原理分析 1、合上空气开关QS1引入三相电源 ，为电动机启动 、合上空气开关QS1引入三相电源 做准备。 合上空气开关QS2为控制线路通电做准备。 合上空气开关QS2为控制线路通电做准备。 2、按下起动按钮SB2，交流接触器KM1线圈回路通 、按下起动按钮SB2，交流接触器KM1线圈回路通 电并自锁，KM1主触头闭合，为电动机引进三相电源， 电并自锁，KM1主触头闭合，为电动机引进三相电源， L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动 L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动 机在△接法下运行，此时电动机p=2、n1＝1500转／分。 机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭 、若想转为高速运转，则按SB3按钮，SB3的常闭 触点断开使接触器KM1线圈断电，KM1主触头断开使U1、 触点断开使接触器KM1线圈断电，KM1主触头断开使U1、 V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头 V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头 恢复为闭合，为KM2线圈回路通电准备。同时接触器 恢复为闭合，为KM2线圈回路通电准备。同时接触器 KM2、 KM3线圈回路通电并自锁，其常开触点闭合，将 KM2、 KM3线圈回路通电并自锁，其常开触点闭合，将 定子绕组三个首端U1、V1、W1连在一起，并把三相电 定子绕组三个首端U1、V1、W1连在一起，并把三相电 源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接 L1、L2、L3引入接U2、V2、W2，此时电动机在YY接 法下运行，这时电动机p=1，n1＝3000转／分。KM2 法下运行，这时电动机p=1，n1＝3000转／分。KM2 、 KM3的辅助常闭触点断开，防KM1误动。 KM3的辅助常闭触点断开，防KM1误动。
双速电机控制电路原理
双速电机控制电路原理嘿，朋友！你有没有想过电机就像一个神奇的小怪兽，有时候慢悠悠地干活，有时候又风风火火地快速运转呢？这就是双速电机的魅力啦。
今天我就来给你好好讲讲双速电机控制电路原理，这可真是个超级有趣的事儿呢！咱们先来说说双速电机是个啥。
你可以把双速电机想象成一个有着两种性格的小伙伴。
一种性格是沉稳缓慢的，就像乌龟在慢慢爬；另一种性格是急性子，就像小兔子在蹦跶。
双速电机在不同的工作需求下，能够切换速度，这可太厉害了！那它是怎么做到的呢？这就全靠控制电路啦。
这个控制电路就像是双速电机的大脑，指挥着电机什么时候该快，什么时候该慢。
双速电机控制电路一般有两种基本的变速方式哦。
一种是通过改变电机的磁极对数来实现变速。
这怎么理解呢？就好比是一群小伙伴在玩接力赛，如果把小伙伴分成更多的小组，那传递接力棒的速度就会慢一些；如果把小伙伴分成更少的小组，那速度就会快起来。
在电机里呢，磁极对数多的时候，电机的转速就慢；磁极对数少的时候，电机的转速就快。
那控制电路在这个过程中是怎么发挥作用的呢？这时候就需要一些电气元件来帮忙啦。
比如说接触器。
接触器就像是一个个小开关，但是这个小开关可聪明着呢。
当我们想要电机以低速运行的时候，接触器就会按照预定的线路连接，让电机的绕组形成一种适合低速运转的连接方式，就好像是给电机穿上了一套适合慢慢走的装备。
我有个朋友，他刚开始接触双速电机控制电路的时候，那叫一个头疼。
他就问我：“这一堆线路和元件，就像一团乱麻，怎么才能理清啊？”我就跟他说：“你别把它看成乱麻，你就把它当成一个大拼图。
每一个元件都是一块拼图，只要你找到它们正确的位置，就能拼出一幅完美的画面。
”再来说说另一种变速方式，通过改变电机的电源频率来实现变速。
这个就有点像我们听音乐的时候调快或者调慢节奏一样。
电源频率高，电机就像打了鸡血一样转得飞快；电源频率低，电机就慢悠悠地晃悠。
在这种变速方式的控制电路里，会有一些专门的变频器。
双速电机控制原理图

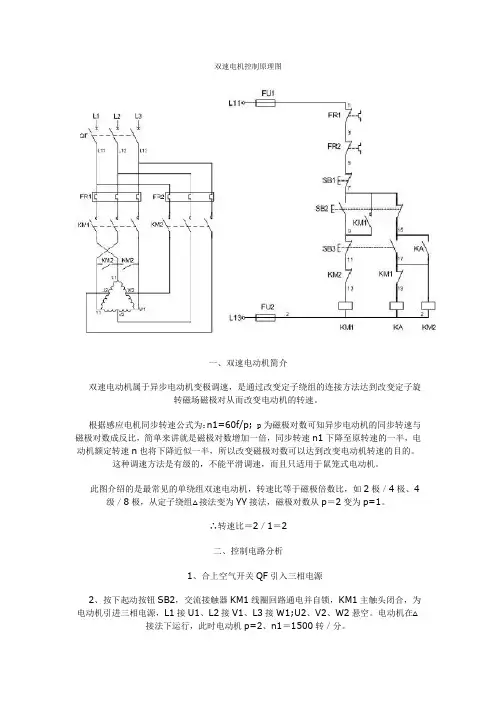

接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。
此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。
KM2的辅助常开触点断开，防KM1误动。
4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
(整理)双速电机自动变速控制原理.
（2）防护支出法
接通电源，按起动按钮SB2，KM1线圈得电并自锁，电动机以星形起动，KT定时时间到时，KM2线圈得电，电动机变为双星形。实现自动变速，按停止按钮则电机停止转动。
（5）法律、行政法规和国务院规定的其他建设项目。
