要求具有较高的可靠性和实用性，实现智能化控制。
本文以单片机为控制器核心设计控制系统，使洗衣机可处于自动模式依次进行进水、洗涤、排水、脱水四个过程；也可处于手动模式通过按键进行洗涤、排水、脱水三个过程的选择，并且处于何种模式，何种过程能够通过指示灯显示。
基本要求：1、分析洗衣机控制系统设计各种方案的优缺点，说明本设计方案选用原则；2、阐述本设计方案的基本工作原理、分析并注明元器件选取参数；3、绘制并分析洗衣机控制系统硬件设计原理图及电路图；4、设计完整的程序框图和程序清单；参考文献:[1]余永权.单片机在控制系统中的应用[M].北京电子工业出版社，2003：23-78.[2]冯先成.单片机应用系统设计[M].北京航空航天大学出版社，2009：56-98.[3]元增民.模拟电子技术[M].北京:中国电力出版社，2009:35-97.[4]万光毅，严义,邢春香.单片机实验与实践教程[M].北京：北京航空航天大学，2006:23-110.完成期限—指导教师专业负责人2017年 7 月 16日摘要随着经济社会的快速发展，智能化，自动化以成为当代社会的主旋律。
因此，设计了基于单片机的全自动洗衣机控制系统。
本系统实现了对洗衣机整个过程的控制,包括进水、洗涤、排水、脱水四个阶段.控制系统主要由电源电路，单片机控制系统和外部硬件三大模块组成。
通过单片机的控制，外部硬件随着用户参数的输入，洗衣机按照用户的选择要求进行运作。
本设计实现了自动和手动模式自选，能够满足现代家庭的基本洗涤要求，具有一定的实用性、可靠性，能够实现自动化、智能化。
关键词：手动模式；自动模式；洗衣机；单片机；控制系统目录1设计要求功能与用途设计一个基于单片机的洗衣机控制系统，洗衣机的工作流程由进水、洗衣、排水和脱水四个过程组成，并且能达到“自动模式”和“手动模式”两种控制模式要求：（1）按下启动按钮，开始进水直到水满（即水位达到高水位）时停止进水开始洗涤。
（2）洗涤时，正转30秒，停2秒；然后反转30秒，停2秒，如此循环5次，总共320秒开始排水。
（3）水位下降到低水位时开始脱水并继续排水，脱水30秒。
（4）开始清洗，重复（1）—（4），清洗三遍。
（5）若按下洗涤按钮，可实现手动洗涤。
（6）若按下排水按钮，可实现手动排水。
（7）若按下脱水按钮，可实现手动脱水。
课题研究的意义目前中国洗衣机市场正进入更新换代期，市场潜力巨大，人们对于洗衣机的要求也越来越高，目前的洗衣机主要有强弱洗涤功能、进排水系统故障自动诊断功能、暂停等几大功能，在许多方面还不能达到人们的需求。
这就要求设计者们有更高的专业和技术水平，能够提出更多好的建议和新的课题，将人们的需要变成现实，设计出更节能、功能更全面、更人性化的全自动洗衣机。
目前的洗衣机都没有实现全方面的兼容，打多洗衣的厂家都注重格子品牌的洗衣机的特长，突出一两个与别的洗衣机不同的个性化的功能，洗衣机的各项功能是由单片机控制实现的，单片机的体积小，控制功能灵活，因此，设计出给予单片机控制系统就具有很强的实用性。
而本次设计的洗衣机控制器也是为了满足某些用户的不同需要。
同时也将单片机控制技术用到了实际生活中，最重要的是将所学的东西运用化。
国内外发展现状当今世界是技术、知识打爆炸的年代，只要人们有需要，就有可能生产出某种产品来满足人们的需要。
洗衣机的发展正是这样，人们在生活中发现了它的某些不便，就会在实际中不断地改进和完善它，新型的洗衣机正是在这种情况下诞生的。
1、超声波洗衣机超声振动产生空穴现象，在洗涤中通过边生产气泡边消失的运动，产生强水压，再加入小量洗衣剂，振动纤维，超声乳化去污，水中气泡上升，产生了洗涤桶中央向外侧翻动的水流，便衣服之间相互摩擦，并与洗涤剂充分接触产生很有效的洗涤作用。
这种洗衣机洗涤桶小，桶内无运动部件，无机械电气故障，修理方便。
词典均匀性好，不缠绕，不伤布料，洗涤效果好，省水，省电。
2、电磁洗衣机这种洗衣机洗涤桶内有4个洗涤头，上面各有个夹子，把衣物伸展夹住，每个洗涤头上有个电磁线圈，接通电源发生2500次/秒的微击振动，使衣物在洗涤液中洗涤。
因不用电机驱动，无噪声，省水50%，省电75%。
3、高温泡沫洗衣机日本大阪大研制的一种不用高温泡沫来洗涤衣物的洗机。
洗涤剂灌于洗衣机低部，放衣物后拨动开关，开始鼓风，将空气送入罐中产生泡沫，由加热到701马君：基于单片机的全自动洗衣机控制系统设计摄氏度高温泡沫洗净衣物，然后进入洗衣桶旁边的消泡装置，一般洗5-10分钟/5次，21L/1kg干衣。
4、真空洗衣机原苏联研制的一种不用洗衣粉或洗涤剂的洗衣机，真空泵将洗衣桶内吸成真空状态，桶中水运动产生气泡爆破并去污。
洗净度高，不损衣、无噪声、造价高。
实际上是采用冷沸腾洗涤原理，在几秒钟内从洗涤桶的上部那空气抽出。
稀薄空气与水如沸腾状，衣物在泡沫漩涡中搅动，分钟就能洗净衣物，一般洗衣服7-10分钟即可完成全过程。
5、喷射式洗衣机意大利扎努西公司研制一种将洗涤剂不断喷射向衣物的洗衣机，似乎无水，可以省水20%，省洗涤剂30%，省能35%，省时间10%。
这种洗衣机完全不同于前装式滚筒洗衣机，安装在喷淋系统内的喷射装置持续不断地将水和洗涤剂喷淋在衣物上进行洗涤，并在不锈钢桶内搅动衣物。
衣物在液体中不停地搅动，就像桶内根本没有水一样。
然而水却渗透过衣物流入位于滚筒底部的一个储水槽中。
在槽中，水被从新加热再次循环喷射到衣物上去，洗涤桶做周期性脱水，以排去水和污物，随后漂洗3次，最后脱水洗完。
由于我国洗衣机厂起步晚，加上技术方面的一些问题，不可避免的在现有的机型中出现一些弊病。
主要弊病有：噪声大，漏电和漏水，进水不畅或进水不止或排水不畅，工作周期不平稳、振动大，损伤洗涤物，洗涤效果不佳，脱水插自动性不佳，脱水不良，重量大，容量不合理。
具体来说，洗衣机的问题存在于结构、质量、原材料和模具及管理方面。
1、结构类型。
方面我国洗衣机多属波轮式。
今后波轮式任然是主要形式。
为了适应国外市场的不同需求，要适当地生产些新型式的滚筒式和搅拌洗衣机，进而生产具有波轮式、搅拌式两种洗衣机优点的新机型。
为了使波轮式洗衣机洗涤更合理，应努力将全自动洗衣机提高到电脑型的水平。
双桶洗衣机再提高漂洗的条件下，以重点生产全自动型喷淋式洗衣机为宜。
同时要注意避免新水流洗衣机一味地提高波轮式的转数及其转动时间或增高波轮筋高的倾向，以免损伤衣率和缠绕率回升增高，降低了新水流洗衣机的优越性。
2、质量方面。
我国洗衣机的质量问题，具体反映再功能、外观和可靠性三方面，与国外存在较大的差距。
把国内外洗衣机放在一起，从功能、电源插头、面板装饰、旋钮结合，塑料件的光整度（光洁、毛刺和变形），外箱和螺丝钉的成形及防锈，皮带的耐磨及噪音进排水阀和水位开关阀质量，电脑控制各种功能的能力，电脑的康电压波动、抗干扰防静电的能力，以及传感器的灵敏度等方面，很容易看出那几台是国产货，再加上装配工艺较落后，致使我国洗衣机的质量稳定性差，出口有一定的困难。
目前我国洗衣机无故障运行水平为250-500小时，而国外同类产品达1500-2000小时，即十年不需修理。
我国的洗衣机出口，切不可立足于搞好售后服务，否则将来带来很多麻烦。
因此提高洗衣机的质量要从提高零部件的质量入手。
关键电器件和传动件应组织专业分工，制定标准，组织攻关，进行认证，在改进功能方面、外观质量和可靠性三方面，进行全面整理，提高水平。
3、原材料和模具方面。
洗衣机的原材料主要是塑料盒薄钢板，目前均供不应求，需进口。
一旦进口受阻，生产便要停滞下来。
质量好的原材料生产的塑料件注塑工艺和塑料模具的质量问题。
另外，塑料的各种规格来源也不足，靠进口，成本就降不下来，以每台洗衣机10公斤台粗计，年产1000万台每年需薄钢板6万吨，目前50%还供应不上。
我国洗衣机要维持生产，大型模具的设计、制造和使用寿命，应组织攻关解决。
4、管理方面。
各洗衣机厂从国外引进的设备和技术的消化吸收还没有落在实处，有的厂家只是计划一下，软件技术既没有消化，也没有吸收，照老办法生产，甚至买来就一直锁在柜子里。
现在出口洗衣机和前几年引进类似，盲目自我竞争，各自为政，因此在出口管理方面，应协调一致，出口业务进行，统一对外。
2设计方案方案说明方案一、基于51单片机的全自动洗衣机控制系统设计控制系统的主要组成器件是AT89S52单片机、指示灯、电机、按键、继电器，主要组成电路有单片机最小系统、进排水电路、电机控制电路、按键电路、指示电路。
通过按键输入来确定洗衣机工作的模式状态即自动模式或者手图2-1本洗衣机系统主要实现的功能包括：进水、洗涤、排水、脱水、四个过程根据变频洗衣机的原理和负载特性。
本课题的洗衣机工作模式可分为自动和手动两种洗衣模式。
自动方式由洗衣机自动检测、预备各项参数进行洗衣，手动方式需要用户设置各部分的工作参数，包括洗涤设置、排水设置、脱水设置、电机转速等。
接下来，进水阀打开通过水位传感器判断水量是否达到要求。
开始浸泡，最后根据用户手动设置的参数进行浸泡(自动式默认时间为零)，然后获取检测或设置的工作参数完成洗衣程序中的洗涤，排水和脱水等操作。
方案三、PLC控制的全自动洗衣机课程设计洗衣机的工作原理：洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。
洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。
脱水时，由脱水电磁离合器合上、排水电磁阀吸合，洗涤电动机正转进行甩干。
洗涤完成由蜂鸣器报警。
方案论证方案一利用单片机实现，大部分的功能可以用单片机来实现，这样可以使整个电路比较简单，而且成本也比较低，（使用单片机的外围电路比较简单），而且在时间计数计算上精度大，扩展功能很方便。
但如果系统设计的不好，则系统不是很稳定，这样就为系统设计提出了挑战。
方案二设计可行性很高，而且电路简单，可以用软件仿真，但实现困难，要经过变频、计算等方式来实现，实现起来对设计者的要求很高。
软件要求高。
方案三PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性。
但PLC设计要设计出梯形图，设计图没有一同固定的方法和步骤，具有很大的试探性和随意行，比较难掌控，分析起来复杂且困难，并且很容易遗漏一些应该考虑的问题。
综合上述几种方案，出于对笨设计的安全性和实现简单、方便，且51单片机中的典型，有高速率、高性能、低功耗的有点，且结构先进、功能强大。

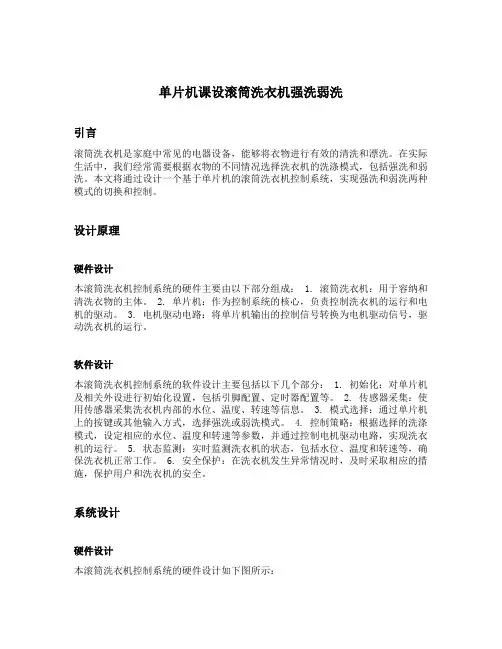

单片机课设滚筒洗衣机强洗弱洗
单片机课设滚筒洗衣机强洗弱洗引言滚筒洗衣机是家庭中常见的电器设备，能够将衣物进行有效的清洗和漂洗。
在实际生活中，我们经常需要根据衣物的不同情况选择洗衣机的洗涤模式，包括强洗和弱洗。
本文将通过设计一个基于单片机的滚筒洗衣机控制系统，实现强洗和弱洗两种模式的切换和控制。
设计原理硬件设计本滚筒洗衣机控制系统的硬件主要由以下部分组成： 1. 滚筒洗衣机：用于容纳和清洗衣物的主体。
2. 单片机：作为控制系统的核心，负责控制洗衣机的运行和电机的驱动。
3. 电机驱动电路：将单片机输出的控制信号转换为电机驱动信号，驱动洗衣机的运行。
软件设计本滚筒洗衣机控制系统的软件设计主要包括以下几个部分： 1. 初始化：对单片机及相关外设进行初始化设置，包括引脚配置、定时器配置等。
2. 传感器采集：使用传感器采集洗衣机内部的水位、温度、转速等信息。
3. 模式选择：通过单片机上的按键或其他输入方式，选择强洗或弱洗模式。
4. 控制策略：根据选择的洗涤模式，设定相应的水位、温度和转速等参数，并通过控制电机驱动电路，实现洗衣机的运行。
5. 状态监测：实时监测洗衣机的状态，包括水位、温度和转速等，确保洗衣机正常工作。
6. 安全保护：在洗衣机发生异常情况时，及时采取相应的措施，保护用户和洗衣机的安全。
系统设计硬件设计本滚筒洗衣机控制系统的硬件设计如下图所示：其中，单片机通过GPIO口与按键连接，通过PWM输出与电机驱动电路连接。
软件设计本滚筒洗衣机控制系统的软件设计如下所示：#include <reg51.h>// 定义按键和LED引脚sbit key = P1^0;sbit led = P2^0;// 定义洗涤模式typedef enum {WEAK_WASH, // 弱洗STRONG_WASH // 强洗} WashMode;// 定义洗涤控制参数typedef struct {unsigned char waterLevel; // 水位控制参数unsigned char temperature; // 温度控制参数unsigned char speed; // 转速控制参数} WashControlParam;// 初始化函数void init() {// 初始化按键和LED引脚key = 1;led = 0;}// 模式选择函数WashMode selectMode() {// 检测按键状态if (key == 0) {while (key == 0); // 等待按键释放return STRONG_WASH;} else {return WEAK_WASH;}}// 控制函数void control(WashControlParam param) {// 根据参数设置水位、温度和转速等// 控制电机驱动电路}// 主函数void main() {WashMode mode;WashControlParam param;init(); // 初始化while (1) {mode = selectMode(); // 模式选择// 根据模式设置不同的控制参数if (mode == STRONG_WASH) {param.waterLevel = 2;param.temperature = 60;param.speed = 1000;} else {param.waterLevel = 1;param.temperature = 40;param.speed = 600;}control(param); // 控制}}实验结果强洗模式在实验中，我们选择强洗模式，使用本滚筒洗衣机控制系统进行洗涤。
基于单片机的全自动洗衣机控制系统设计
基于单片机的全自动洗衣机控制系统设计
本文基于单片机技术，设计了一种全自动洗衣机控制系统。
该系
统采用了微控制器作为主控芯片，利用多种传感器对洗衣机的运行状
态进行监控和反馈，并采用液晶显示屏和按键操作界面，实现了对洗
衣机的全面控制和调节。
首先，本文介绍了洗衣机控制系统的设计原则和功能要求。
针对
用户需求，系统应该具备自动化操作、清洗效果稳定、耗能低等特点。
为达到这些要求，设计人员利用已有的电子和机械技术，创新性地将
控制系统进行了完善和优化，使其在技术和应用水平上均能满足用户
的需求。
其次，本文阐述了洗衣机控制系统的硬件实现方案。
主要涵盖了
微控制器的选型、传感器的选择与应用、负载驱动模块的设计等方面，全面展示了整个控制系统的结构和工作原理。
接着介绍了系统关键部
件的详细设计方案，包括自动化程序的设计、数据采集与处理的方法、通信协议的制定等，为系统的良好运行提供了坚实的技术保障。
最后，本文对系统的实验结果进行了分析和评测。
从洗衣机的功耗、清洗效果、安全性、用户友好性等多个维度对系统进行了考核和
评估，并得出了较为准确和权威的测试结论。
结果表明，本文设计的
洗衣机控制系统在自动化程度、清洗效果、耗能等方面均优于传统洗
衣机，可以达到用户期望的高度。
综上所述，本文基于单片机技术，设计了一种全自动洗衣机控制
系统。
具备自动化操作、清洗效果稳定、耗能低等特点，具有广阔的
应用前景和市场潜力。
本文的成果对洗衣机的自动化控制技术和应用
研究具有一定的启发和参考价值。
基于51单片机的智能洗衣控制系统设计
基于51单片机的智能洗衣控制系统设计1. 引言智能家居技术的发展为我们的生活带来了诸多便利，其中智能洗衣控制系统是其中的一项重要应用。
本文旨在基于51单片机设计一种智能洗衣控制系统，通过对洗衣机的控制和监测，提高洗衣质量和用户体验。
2. 智能洗衣控制系统设计原理2.1 51单片机介绍51单片机是一种常用的微控制器，具有体积小、功耗低、易于编程等特点。
在本设计中，我们选择51单片机作为主要的控制器。
2.2 智能洗衣系统功能需求智能洗衣系统应具备以下功能需求：2.2.1 温度控制：根据用户设定的温度要求，自动调节水温。
2.2.2 洗涤程序选择：根据用户选择不同类型的布料和污渍程度，自动调节洗涤程序。
2.2.3 水位监测：通过传感器实时监测水位情况，并根据需要自动添加或排放水量。
2.2.4 电机驱动：通过电机驱动实现转筒运转、排放水等功能。
...3 实验结果与分析在实际实验中，我们成功地实现了基于51单片机的智能洗衣控制系统，并进行了多组洗衣实验。
通过对洗衣机的控制和监测，系统能够根据用户设定的要求进行智能化的洗涤操作，并在完成后自动停止。
4 总结与展望通过本次研究，我们成功地设计并实现了一种基于51单片机的智能洗衣控制系统。
该系统具备温度控制、洗涤程序选择、水位监测和电机驱动等功能，能够提高洗衣质量和用户体验。
然而，目前该系统还存在一些局限性，如对于特殊布料和污渍处理不够精细等。
未来工作可以进一步优化系统设计，并结合更多的传感器和算法来提高智能化程度。
5 致谢本次研究得到了指导教师的悉心指导与帮助，在此向他们表示诚挚的感谢。
同时也感谢参与本研究工作并提供支持与帮助的各位同学们。
6 附录附录中包含了本次研究中使用到的关键代码、电路图、数据表格等详细信息，以供读者参考。
通过对基于51单片机的智能洗衣控制系统的设计，本文详细介绍了系统的原理、功能需求、硬件设计和软件设计等方面。
通过实验验证了系统的可行性，并对实验结果进行了分析。
基于单片机的洗衣机的控制系统设计
基于单片机的洗衣机的控制系统设计一、洗衣机控制系统的功能需求分析洗衣机的主要功能是对衣物进行洗涤、漂洗和脱水。
为了实现这些功能，控制系统需要具备以下几个方面的能力：1、洗涤模式选择：用户能够根据衣物的材质和脏污程度选择不同的洗涤模式，如标准洗、快速洗、强力洗等。
2、水位控制：根据衣物的数量自动或手动选择合适的水位，以达到节约用水和提高洗涤效果的目的。
3、洗涤时间控制：不同的洗涤模式对应不同的洗涤时间，控制系统需要准确地控制洗涤过程的时间。
4、转速控制：在脱水阶段，需要根据衣物的重量和材质控制电机的转速，以确保脱水效果和保护衣物。
5、故障检测与报警：能够检测洗衣机运行过程中的故障，如电机过载、水位异常等，并及时发出报警信号。
二、硬件设计1、单片机选型选择一款适合洗衣机控制系统的单片机是至关重要的。
需要考虑单片机的性能、引脚数量、存储容量、价格等因素。
常见的单片机如STM32 系列、ATmega 系列等都可以满足需求。
2、传感器模块（1）水位传感器：用于检测洗衣机内的水位高度，常见的有压力式水位传感器和电容式水位传感器。
（2）衣物重量传感器：通过测量电机的负载来估算衣物的重量，从而为水位和洗涤时间的选择提供依据。
（3）转速传感器：用于检测电机的转速，以实现对脱水转速的精确控制。
3、电机驱动模块洗衣机的电机通常为交流电机或直流无刷电机，需要相应的驱动电路来控制电机的正反转、转速和启停。
可以使用专门的电机驱动芯片，如 L298N 等。
4、显示与按键模块为了方便用户操作和了解洗衣机的工作状态，需要设计显示模块和按键模块。
显示模块可以采用液晶显示屏（LCD）或数码管，按键模块可以采用薄膜按键或机械按键。
5、电源模块为整个控制系统提供稳定的电源，通常采用交流 220V 市电经过变压器降压、整流、滤波和稳压后得到所需的直流电源。
三、软件设计1、主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、传感器的校准、显示模块的初始化等。
单片机洗衣机课程设计

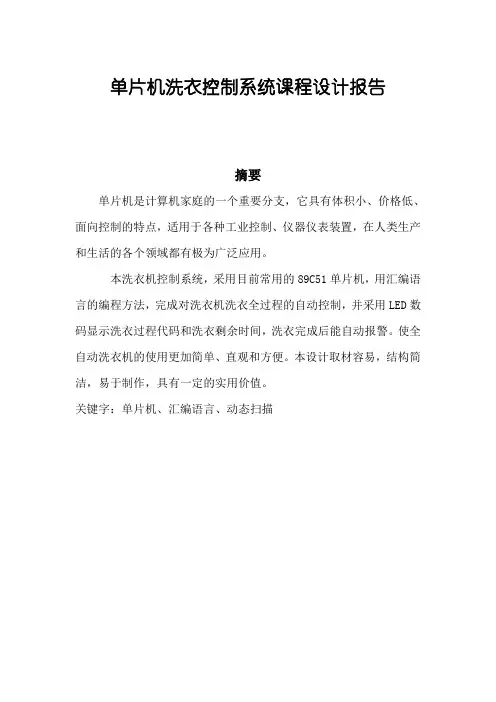

单片机洗衣控制系统课程设计报告摘要单片机是计算机家庭的一个重要分支，它具有体积小、价格低、面向控制的特点，适用于各种工业控制、仪器仪表装置，在人类生产和生活的各个领域都有极为广泛应用。
本洗衣机控制系统，采用目前常用的89C51单片机，用汇编语言的编程方法，完成对洗衣机洗衣全过程的自动控制，并采用LED数码显示洗衣过程代码和洗衣剩余时间，洗衣完成后能自动报警。
使全自动洗衣机的使用更加简单、直观和方便。
本设计取材容易，结构简洁，易于制作，具有一定的实用价值。
关键字：单片机、汇编语言、动态扫描目录：1.绪论 (3)1.1 设计目标 (3)1.2 设计目标 (3)1.3 设计意义 (3)2.硬件设计 (3)2.1洗衣机控制器的外部设计 (3)2.1.l洗衣机控制器控制面板的设计 (3)2.1.2硬件设计框图 (4)2.2系统硬件 (6)2.2.1强中弱三档开关 (6)2.2.2水位检测电路 (7)2.2.3电机正反转电路 (7)2.3各芯片介绍 (8)2.3.1 MCS-51单片机介绍 (8)2.4 MCS-51单片机的管脚图和各个管脚的作用 (10)2.5 单片机的复位与震荡电路 (12)3. 设计心得及建议 (14)4. 参考文献 (14)1.绪论在生产和生活的各个领域中，凡是有自动控制要求的地方都会有单片机的出现。
单片机的应用有利于产品的小型化、多功能化和智能化，而且抗干扰能力强，可在各种恶劣的环境下可靠地工作，成本也较低。
所以单片机的应用已极为广泛，它在工业自动化、工业测控、智能仪器仪表、家用电器、信息与通信、军事装备等方面都在发挥着“微电脑控制”的作用。
1.1 设计目标根据洗衣机的控制要求，从功能要求、硬件设计描述一个以MCS-51单片机为控制核心的洗衣机控制系统。
给出硬件设计线路图和相关的控制程序流程图。
1.2 设计目标用51系列单片机89C51控制全自动洗衣机的运行，使其能自动地完成进水、洗涤、漂洗、脱水等功能。
基于51单片机的全自动洗衣机控制设计
《单片机技术与应用》课程设计洗衣机控制设计专业班级：学号：姓名：目录一、设计目的要求 (3)二、设计要目标 (3)三、硬件设计 (4)1、系统设计流程 (4)1.1系统模块划分 (5)2、模块设计 (7)2.1AT89C51单片机控制模块的设计 (7)2.1.1 AT89C51介绍 (7)2.1.2AT89C51单片机的主要管脚功能 (7)2.2单片机系统复位电路 (8)2.3标准时钟电路 (9)2.4控制电路设计 (10)2.5显示电路设计 (10)2.6数码管显示电路设计 (11)2.7水位检测电路 (13)2.7.1进水控制电路 (13)2.7.2排水控制电路 (14)2.8水位监测模块 (14)2.9报警电路设计 (15)3.0电机控制系统设计 (15)四、软件设计 (18)1、系统设计流程 (18)1.1系统模块划分 (18)2、模块设计 (19)2.1主程序 (19)2.1.1 主程序执行 (19)12.2三个运行方案程序 (20)2.2.1 三个运行方案执行 (20)五、结果讨论 (22)5.1仿真原理图： (22)六、工作总结 (25)附录 (26)原理图： (26)参考文献 (26)2一、设计目的要求设计要求(1)洗衣机可选择多种洗涤状态，用户只需要选择洗涤模式，洗衣机自动选择洗涤程序，完成洗涤。
(2)暂停功能。
不管洗衣机工作在什么状态，当按下暂停键时，洗衣机必须暂停工作，待驱动键按下后洗衣机又能按原来所选择的工作方式继续工作。
(3)声光显示功能。
洗衣机各种工作方式的选择和各种工作状态均有声光提示或显示。
(4)本设计包含硬件和软件设计。
(5)因为是全自动洗衣机，程序将完成洗涤、脱水的全过程。
(6)脱水完成后，蜂鸣器蜂鸣，通知用户洗涤完成。
二、设计要目标本系统控制的对象为套桶式单缸低波轮全自动洗衣机，其功能要求如下：1.强、弱洗涤功能。
强洗时正、反转驱动时间各为4秒，间歇时间为1秒；标准洗时正、反转驱动时间各为3秒，间歇时间为1秒弱洗洗时正、反转驱动时间各为2秒，间歇时间为1秒2.三种洗衣工作程序，即标准程序强洗程序、弱洗程序和甩干程序。
基于单片机的智能洗衣机控制系统设计
基于单片机的智能洗衣机控制系统设计一、本文概述随着科技的快速发展和人们生活水平的提高，家电产品逐渐向着智能化、自动化的方向发展。
洗衣机作为家庭日常生活中不可或缺的家电设备，其性能的优化和智能化升级显得尤为重要。
本文将详细介绍一种基于单片机的智能洗衣机控制系统设计，旨在提高洗衣机的自动化程度，改善用户体验，并实现节能环保的目标。
该控制系统以单片机为核心，结合传感器技术、电机控制技术、人机交互技术等多个领域的知识，实现洗衣机的智能控制。
通过传感器实时监测洗衣过程中的水量、温度、衣物重量等参数，单片机根据这些参数自动调节洗涤程序，以达到最佳的洗涤效果。
同时，系统还具备人机交互功能，用户可以通过简单的操作界面选择洗涤程序、设定洗涤参数，实现个性化洗涤。
本文首先将对智能洗衣机控制系统的总体设计方案进行介绍，包括硬件和软件的设计思路。
然后，详细阐述各个功能模块的实现方法，包括传感器模块、电机控制模块、人机交互模块等。
接着，对系统的硬件和软件进行集成和调试，确保系统的稳定性和可靠性。
对智能洗衣机控制系统进行性能测试和实验验证，以评估其实际应用效果。
通过本文的研究和设计，期望能够推动洗衣机行业的智能化升级，为用户提供更加便捷、高效、节能的洗涤体验。
也希望本文的研究方法和成果能够为相关领域的研究人员和技术人员提供有益的参考和借鉴。
二、单片机基础知识单片机（Microcontroller Unit，MCU）是一种集成电路芯片，采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统。
单片机也被称为微控制器，它的应用领域非常广泛，包括智能家居、医疗设备、工业控制、航空航天等。
单片机的主要特点包括：集成度高，体积小，功耗低，可靠性高，控制功能强，扩展灵活，以及易于实现智能化控制等。
单片机课程设计---单片机控制全自动洗衣机
2.5控制功能及过程
洗衣机的三大功能是实现衣服的洗涤、漂洗和脱水，加上进水，我们把这四个洗衣机动作编排成4个代码。打开电源开关，洗衣机将进入洗衣过程选择状态，此时数码管显示00，用户按启动、暂停键可以显示不同的过程代码（在01－09之间循环显示以指示选择不同的洗衣过程）。3秒内若无按键动作，蜂鸣器开始鸣叫6下（时间长度共3秒）以提醒用户；开始进入相应过程的洗衣程序，此后启动暂停按钮只起暂停或继续洗衣程序执行作用，数码管显示完成本次洗衣的剩余时间。
(2)漂洗过程：漂洗的目的在于清除衣物上的洗涤液，因此，漂洗过程与洗涤过程的电器动作是完全相同的。
（3)脱水过程：洗涤或漂洗过程结束后，电动机停止转动，排水阀通电，打开排水阀门排水。当水位低到一定程度时，满足安全条件，脱水电动机接通，电机带动脱水桶高速旋转，利用离心力把衣服上的水从桶壁的小眼里甩出。
(3)洗涤动作洗涤动作指的是电机周期性的“正转－停止－反转－停止”。不同的洗衣过程，控制电机执行“正转－停止－反转－停止”的时间是不同的，标准洗涤过程可取：正转1.6秒－0.56秒－反转1.6秒－停止0.56秒。对于轻柔洗涤和强力洗涤过程，这个时间要作相应调整。洗涤过程中若遇水位开关断开或用户要求补水（重新选择水位），则要停止洗涤动作并打开进水阀进水直至水位满足要求再继续。
2.3、设计总方框图
水位开关
安全开关
程序选择/启动/暂停
பைடு நூலகம்洗衣机单片机控制系统方框图
基于单片机洗衣机通过控制系统设定洗衣程序在洗涤脱水桶内自动完成注水、洗涤、漂洗、排水和脱水全过程。洗衣时控制系统打开进水电磁阀开始注水；当洗涤脱水桶内的水位达到系统设定值时单片机发送一个低电平通知控制系统关闭进水电磁阀，同时启动电机洗衣。电机在系统的控制下进行正转、停、反转通过传动带动波轮执行洗涤程序；当洗涤时间终了，控制系统切断电机电路打开排水电磁阀开始排水；然后再次注水，洗衣机进入漂洗状态，完成漂洗程序（通常为2次漂洗）后，开始排水，同时排水电磁阀的动作并且松开为脱水程序作好准备；排水结束后系统控制电机单方向高速运转完成脱水程序；当脱水程序终了系统控制排水电磁阀和电机断电，排水阀复位。
单片机课程设计---单片机控制全自动洗衣机
单片机课程设计---单片机控制全自动洗衣机单片机课程设计单片机控制全自动洗衣机在现代生活中，洗衣机已经成为了家庭中不可或缺的电器之一。
而全自动洗衣机更是以其便捷、高效的特点受到了广大消费者的喜爱。
本次课程设计旨在利用单片机技术实现对全自动洗衣机的控制，以提高洗衣机的性能和智能化程度。
一、全自动洗衣机的工作原理全自动洗衣机的工作过程通常包括洗涤、漂洗、脱水等几个主要环节。
在洗涤环节，洗衣机通过电机带动内筒旋转，使衣物在水中不断翻滚，同时加入洗涤剂以去除污渍。
漂洗环节则是用清水冲洗衣物，去除残留的洗涤剂。
脱水环节通过高速旋转内筒，将衣物中的水分甩干。
为了实现这些功能，洗衣机需要对水位、电机转速、洗涤时间、漂洗次数等参数进行精确控制。
这就需要一个可靠的控制系统来协调各个部件的工作，而单片机正是这样一个理想的选择。
二、单片机控制系统的硬件设计1、单片机选型选择合适的单片机是整个控制系统设计的关键。
考虑到洗衣机控制系统的功能需求和成本因素，我们选用了_____型号的单片机。
该单片机具有足够的 I/O 端口、定时器/计数器和存储空间，能够满足洗衣机控制的要求。
2、传感器模块为了实现对水位和衣物重量的检测，我们使用了水位传感器和压力传感器。
水位传感器可以实时监测洗衣机内的水位高度，从而控制进水阀的开关。
压力传感器则可以通过测量内筒的压力变化来估算衣物的重量，以便确定合适的洗涤参数。
3、电机驱动模块洗衣机的电机需要正反转和调速控制，因此我们选用了专用的电机驱动芯片。
该芯片能够接收单片机发出的控制信号，实现对电机的精确驱动。
4、显示与按键模块为了方便用户操作和了解洗衣机的工作状态，我们设计了液晶显示模块和按键模块。
用户可以通过按键设置洗涤模式、洗涤时间等参数，液晶显示屏则会实时显示洗衣机的工作状态和剩余时间。
5、电源模块整个控制系统需要稳定的电源供应。
我们使用了变压器将市电降压，然后通过整流、滤波和稳压电路为单片机和其他模块提供所需的直流电源。
全自动洗衣机单片机课程设计
一、设计目标1、全自动洗衣机用51系列单片机89C51控制全自动洗衣机的运行，使其能自动地完成进水、洗涤、漂洗、脱水等功能。
不同的衣物，洗涤、漂洗、脱水和洗衣电机正反转所用的时间不同，要求设计能够实现过程选择，并在LED 显示屏上显示过程代码。
在运行的时候能显示完成整个过程的剩余时间。
2、洗衣机主要功能：进水、洗涤、脱水、排水具体功能有浸泡、强力洗、轻柔洗、标准洗、快速洗、单独洗、单独脱水、漂洗脱水二、设计过程洗衣机要实现衣服的洗涤、漂洗和脱水，离不开进水、电机正转、电机反转和排水这四个动作。
上述四个动作，是通过单片机的P0端口，做输出端口，去控制双向可控硅通断来实现的，如下图所示。
同时加上输入开关的按钮、数码管显示器、蜂鸣按警器和欠压检测保护电路等，就可以形成完整的单片机控制系统。
通过软件编程达到对整个洗衣过（112、(2)转)择，不断调用，可以减少源程序的长度，不同的洗衣过程，三大动作的时间不同，这可以通过建立数据表格，通过查表的方式获得每个洗衣过程所需时间。
此外，还需编出显示子程序，延时子程序供主程序不断调用。
1、流程图（1 （2否是否是是否（3）脱水子程序流程图是否否=1在选MOV A, 50H ;高位是否为零CJNE A, #0AH, DISPLAY05 DISPLAY05:JNC DISPLAY06XRL A, #0F0H ;高位为零不显示MOV 50H, ADISPLAY06:JNB 20H.0, DISPLAY01 ;是否需闪烁MOV A, 51HCJNE A, #25D, DISPLAY02; DISPLAY02:JC DISPLAY01MOV 50H, #0FFH ;暗显示(不亮)DISPLAY01:MOV A, 50H ;显示低位ANL A, #0FH;MOV DPTR, #DISPLAYTAB;MOVC A, @A+DPTR;MOV P2, A;SETB P0.6CLR P0.7LCALL DELAY10MSMOV A, 50H ;显示高位SWAP AANL A, #0FH;MOV DPTR, #DISPLAYTAB;MOVC A, @A+DPTR;MOV P2, A;CLR P0.6SETB P0.7LCALL DELAY10MSINC 51H ;累计时间MOV A, #50D ;XRL A, 51H ;JNZ DISPLAY03 ;50次的20ms 未到MOV 51H, A ;INC 52H ;1sMOV A, #60D;XRL A, 52H ;JNZ DISPLAY03MOV 52H, A ;INC 53H ;1min DISPLAY03:JNB 20H.0, DISPLAY04;MOV A, TOTALTIME ;计算剩余时间CLR CSUBB A, 53H ;MOV B, #10D ;16进制转换到10进制DIV ABSWAP AXRL A, B ;MOV 50H, A ;DISPLAY04:POP PSWPOP ACCRETDISPLAYTAB: ;共阳数码管反向编码DB 03H, 9FH, 25H, 0DH, 99H;01234DB 49H, 41H, 1FH, 01H, 09H;56789DB 11H, 0C1H, 63H, 85H, 61H;ABCDEDB 0FFH ;暗;重算时间;入口数据：Ａ＝总时间（分）CALUTIME:MOV TOTALTIME, ACLR AMOV 52H, A ;秒MOV 53H, A ;经过的分钟RET;鸣叫一下, 时长120msPLAY:SETB P1.6MOV R0, #12D;PLAY1:LCALL DISPLAYDJNZ R0, PLAY1CLR P1.6RET;鸣叫六下, 时长240ms*12 ALARM:SETB P1.6MOV R1, #11D; ALARM2:MOV R0, #12D; ALARM3:LCALL DISPLAYDJNZ R0, ALARM3CPL P1.6DJNZ R1, ALARM2RET;;;;;洗涤用子程序;洗涤时暂停按键XDPAUSE:JB P0.0, XDPS01LCALL DISPLAYJB P0.0, XDPS01PUSH 52HPUSH 53HCLR 20H.0 ;不闪烁MOV A, P1PUSH ACCMOV P1, #00HLCALL PLAYXDPS02:LCALL DISPLAYJNB P0.0, XDPS02 ;等待按键释放XDPS03:LCALL DISPLAYJB P0.0, XDPS03LCALL DISPLAYJB P0.0, XDPS03LCALL PLAYXDPS04:LCALL DISPLAYJNB P0.0, XDPS04 ;等待按键释放POP ACCMOV P1, ACCSETB 20H.0POP 53HPOP 52HXDPS01:RET;洗涤时延迟0.32sDELAY320MS:MOV R2, #14D;SJMP XDELAY01;洗涤时延迟0.56sXDELAY560MS:MOV R2, #28DSJMP XDELAY01;洗涤时延迟1sXDELAY1S:MOV R2, #50DSJMP XDELAY01;洗涤时延迟1.6sDELAY1600MS:MOV R2, #80DXDELAY01:LCALL DISPLAYLCALL XDPAUSE ;暂停按键LCALL IFINWATER ;水位开关DJNZ R2, XDELAY01RET;洗涤前进水子程序INWATER:JNB P0.2, PI1;SETB P1.2MOV A, 53H;ADD A, #20D;MOV 59H, A;PI3:MOV A, 53H;XRL A, 59H;JNZ PI2LCALL ERRORE4SJMP INWATERPI2:JNB P0.2, PI4;LCALL DISPLAYLCALL XDPAUSESJMP PI3PI4:CLR P1.2PI1:RET;洗涤时是否再进水IFINWATER:JNB P0.2, IF1;MOV A, P1;PUSH ACCMOV P1, #00H;LCALL INWATER ;进水POP ACCMOV P1, A;IF1:RET;不能进水报警ERRORE4:PUSH 52HPUSH 53HCLR 20H.0MOV A, P1;PUSH ACCMOV P1, #00H;MOV 50H, #0E4HLCALL ALARME4PK2:LCALL DISPLAYJNB P0.1, E4PK2;LCALL DISPLAYJNB P0.1, E4PK2E4PK3:LCALL DISPLAYJB P0.1, E4PK3LCALL DISPLAYJB P0.1, E4PK3SETB 20H.0POP ACCMOV P1, ACC;POP 53HPOP 52HRET;排水时延迟1sDELAY1000MS:MOV R2, #50D;DLY51:LCALL DISPLAYLCALL XDPAUSE ;暂停按键DJNZ R2, DLY51;RET;排水子程序OUTWATER:CLR ASETB P1.3JB P0.2, OUTW1MOV R7, #60DOUTW2:LCALL DELAY1000MSJB P0.2, OUTW4DJNZ R7, OUTW2LCALL ERRORE1SJMP OUTWATER OUTW4:CLR CMOV A, #60DSUBB A, R7OUTW1:ADD A, #60DMOV R7, AOUTW3:LCALL DELAY1000MSDJNZ R7, OUTW3RET;不能排水报警ERRORE1:PUSH 52HPUSH 53HCLR 20H.0MOV A, P1;PUSH ACCMOV P1, #00H;MOV 50H, #0E1HLCALL ALARME1PK2:LCALL DISPLAYJNB P0.1, E1PK2;LCALL DISPLAYJNB P0.1, E1PK2E1PK3:LCALL DISPLAYJB P0.1, E1PK3LCALL DISPLAYJB P0.1, E1PK3SETB 20H.0POP ACCMOV P1, ACC;POP 53HPOP 52HRET;脱水时暂停按键TPKEY:JB P0.0, TPK1;LCALL DISPLAYJB P0.0, TPK1;PUSH 52HPUSH 53HCLR 20H.0LCALL PLAYMOV A, P1;PUSH ACCJNB ACC.0, TPK6CLR P1.0MOV R0, #250 ;延迟５秒TPK5:LCALL DISPLAYDJNZ R0, TPK5TPK6:MOV P1, #00H;TPK2:LCALL DISPLAYJNB P0.0, TPK2;TPK3:LCALL DISPLAYJB P0.0, TPK3LCALL DISPLAYJB P0.0, TPK3LCALL PLAYSETB 20H.0SETB P1.3MOV R0, #250 ;延迟５秒TPK4:LCALL DISPLAYDJNZ R0, TPK4POP ACCMOV P1, ACC;POP 53HPOP 52HTPK1:RET;脱水时开盖, 脱水时安全报警IFOPEN:ERRORE2:JNB P0.1, TTPK1;LCALL DISPLAYJNB P0.1, TTPK1;PUSH 52HPUSH 53HCLR 20H.0MOV A, P1;PUSH ACC; LCALL ALARMJNB ACC.0, TTPK6CLR P1.0MOV R0, #250 ;延迟５秒TTPK5:LCALL DISPLAYDJNZ R0, TTPK5TTPK6:MOV P1, #00H;MOV 50H, #0E2HTTPK2:LCALL DISPLAYJB P0.1, TTPK2;TTPK3:LCALL DISPLAYJB P0.1, TTPK2LCALL DISPLAY; JB P0.1, TTPK3SETB 20H.0SETB P1.3MOV R0, #250 ;延迟５秒TTPK4:LCALL DISPLAYDJNZ R0, TPK4POP ACCMOV P1, ACC;POP 53HPOP 52HTTPK1:RET;脱水时延迟4sDELAY4S:MOV R2, #200D;DLY431:LCALL DISPLAYLCALL TPKEY ;暂停按键LCALL IFOPEN ;安全开关DJNZ R2, DLY431;RET;脱水时延迟3sDELAY3S:MOV R2, #150D;DLY321:LCALL DISPLAYLCALL TPKEY ;暂停按键LCALL IFOPEN ;安全开关DJNZ R2, DLY321;RET;主程序开始;选择程序：30H, 程序开始20H.1=1 MAIN:MOV SP, #60H;CLR 20H.0CLR 20H.1MOV A, #00H;MOV P1, A;MOV 50H, A;MOV 51H, A;MOV 52H, A;MOV 53H, A;MOV 30H, A;LP1: ;有无按键LCALL DISPLAYJB P0.0, LP1;LCALL DISPLAY ;按键去抖动JB P0.0, LP1;LP3:INC 30HMOV A, #0AH ;共有九种可选择XRL A, 30H;JNZ LP2MOV 30H, #01H;LP2:LCALL PLAYMOV 50H, 30H;LP4:LCALL DISPLAYJNB P0.0, LP4 ;等待按键释放CLR AMOV 52H, A;LP5:LCALL DISPLAYMOV A, 52H;XRL A, #03H ;3秒延迟到否JZ START ;开始洗衣JB P0.0, LP5;SJMP LP3 ;重选洗衣程序START:LCALL ALARMSETB 20H.1CLR AMOV 52H, A;MOV A, 30H;DEC AMOV B, #03H;MUL ABMOV DPTR, #PROCTAB;JMP @A+DPTRPROCTAB:LJMP PROC1 ;洗衣程序１LJMP PROC2 ;洗衣程序２LJMP PROC3 ;洗衣程序３LJMP PROC4 ;洗衣程序４LJMP PROC5 ;洗衣程序５LJMP PROC6 ;洗衣程序６LJMP PROC7 ;洗衣程序７LJMP PROC8 ;洗衣程序８LJMP PROC9 ;洗衣程序９PROC1:MOV A, #59DLCALL CALUTIMESETB 20H.0LCALL INWATER ;进水MOV A, #57DLCALL CALUTIME;洗涤3分钟MOV R7, #42D;XIDI0:SETB P1.0LCALL DELAY1600MSCLR P1.0LCALL XDELAY560MSSETB P1.1LCALL DELAY1600MSCLR P1.1LCALL XDELAY560MSDJNZ R7, XIDI0MOV R6, #01D ;共4次*3分钟=12分钟MOV R7, #30D ;停2分钟XIDI01:LCALL XDELAY1SDJNZ R7, XIDI01MOV R7, #14D ;洗涤1分钟XIDI03:SETB P1.0LCALL DELAY1600MSCLR P1.0LCALL XDELAY560MSSETB P1.1LCALL DELAY1600MSCLR P1.1LCALL XDELAY560MSDJNZ R7, XIDI03DJNZ R6, XIDI02MOV R7, #30D ;停2分钟XIDI04:LCALL XDELAY1SDJNZ R7, XIDI04LJMP PROC3 ;以下同过程３PROC2:;(待完成)LJMP overPROC3:MOV A, #42DLCALL CALUTIMESETB 20H.0LCALL INWATER ;进水MOV A, #40DLCALL CALUTIME;洗涤15分钟MOV R7, #8D; XIDI:SETB P1.0LCALL DELAY1600MSCLR P1.0LCALL XDELAY560MSSETB P1.1LCALL DELAY1600MSCLR P1.1LCALL XDELAY560MSDJNZ R7, XIDI;快速洗涤15秒MOV R7, #11DQXIDI:SETB P1.0LCALL DELAY320MSCLR P1.0LCALL DELAY320MSSETB P1.1LCALL DELAY320MSCLR P1.1LCALL DELAY320MSDJNZ R7, QXIDIMOV A, #25DLCALL CALUTIME;排水LCALL OUTWATERMOV A, #23DLCALL CALUTIME;第一次脱水MOV R7, #04D ;间隙脱水30秒TS1:SETB P1.0LCALL DELAY4SCLR P1.0LCALL DELAY3SDJNZ R7, TS1SETB P1.0 ;长脱水９０秒MOV R7, #10D ;TS2:LCALL DELAY4SDJNZ R7, TS2CLR P1.0MOV R7, #250 ;延迟５秒TS25:LCALL DISPLAYDJNZ R7, TS25CLR P1.3MOV A, #20DLCALL CALUTIME;第一次漂洗LCALL INWATERMOV A, #18DLCALL CALUTIME;洗涤2分钟MOV R7, #08D ; XIDI1:SETB P1.0LCALL DELAY1600MSCLR P1.0LCALL XDELAY560MSSETB P1.1LCALL DELAY1600MSCLR P1.1LCALL XDELAY560MSDJNZ R7, XIDI1 ;快速洗涤15秒MOV R7, #11DQXIDI1:SETB P1.0LCALL DELAY320MSCLR P1.0LCALL DELAY320MSSETB P1.1LCALL DELAY320MSCLR P1.1LCALL DELAY320MSDJNZ R7, QXIDI1MOV A, #16DLCALL CALUTIME;排水LCALL OUTWATERMOV A, #14DLCALL CALUTIME;第二次脱水MOV R7, #04DTS21:SETB P1.0LCALL DELAY4SCLR P1.0LCALL DELAY3SDJNZ R7, TS21SETB P1.0MOV R7, #10D ; TS22:LCALL DELAY4SDJNZ R7, TS22CLR P1.0MOV R7, #250 ;延迟５秒TS26:LCALL DISPLAYDJNZ R7, TS26CLR P1.3MOV A, #12DLCALL CALUTIME;第二次漂洗LCALL INWATERMOV A, #10DLCALL CALUTIME;洗涤2分钟MOV R7, #08D ; XIDI2:SETB P1.0LCALL DELAY1600MSCLR P1.0LCALL XDELAY560MSSETB P1.1LCALL DELAY1600MSCLR P1.1LCALL XDELAY560MSDJNZ R7, XIDI2;快速洗涤15秒MOV R7, #11DQXIDI2:SETB P1.0LCALL DELAY320MSCLR P1.0LCALL DELAY320MSSETB P1.1LCALL DELAY320MSCLR P1.1LCALL DELAY320MSDJNZ R7, QXIDI2PROC8:SETB 20H.0 ;过程８需要闪烁MOV A, #08DLCALL CALUTIME;排水LCALL OUTWATERMOV A, #06DLCALL CALUTIME;最后脱水MOV R7, #04D ;间隙脱水30秒TS31:SETB P1.0LCALL DELAY4SCLR P1.0LCALL DELAY3SDJNZ R7, TS31SETB P1.0 ;长脱水５分钟?MOV R7, #05DTS32:LCALL DELAY4SDJNZ R7, TS32CLR P1.0MOV R6, #06TS28:MOV R7, #250 ;延迟５秒*6=30秒TS29:LCALL DISPLAYDJNZ R7, TS29DJNZ R6, TS28CLR P1.3LJMP OVER OVER:LCALL ALARMSETB P0.6CLR P0.7MOV P2, #03HSJMP $END四、设计体会通过此次对全自动洗衣机的课程设计，对单片机的知识进一步掌握，也巩固了之前学习到的知识。
