美能达技术维修模式 Revised by BLUE on the afternoon of December 12,2020.4.技术维修模式技术维修模式用来检查、设定、调整或注册各种维修功能。
4.1维修模式功能树_安装选购件时显示。
ServiceMode（维修模式）一、SERVICE'SCHOICE（技术维修选择）1、SHIPMENTDESTINATION（市场地区）2、MAINTENANCECOUNTER（保养计数器）3、IULIFESTOPMODE（IU寿命终止模式）4、IDADJUST（ID调整）5、VGADJUST（VG调整）6、FUSERTEMP.Ad(PLAIN)（定影温度调整（普通纸））7、FUSERTEMP.Ad(THICK)（定影温度调整（厚纸））8、FUSERTEMP.Ad(OHP)（定影温度调整(OHP)）9、LEADINGEDGEERAGE（前边缘消除）10、TRAILINGEDGEERAGE（后边缘消除）11、VERTICALEDGEERAGE（上下边缘消除）12、LOOPADJUST(TRAY1)（波幅调整（第1纸盒））13、LOOPADJUST(TRAY2TOTRAY5)*（波幅调整（第2纸盒到第5纸盒）*）14、LOOPADJUST(DUPLEX)（波幅调整（双面））15、LOOPADJUST(BYPASS)（波幅调整（手送进纸））16、FLSPAPERSIZE（FLS纸张尺寸）17、CCDAPSSIZE（CCDAPS尺寸）18、GDITIMEOUT（GDI超时）二、ADJUST（调整）1、PRNMAINREGIST（打印主对位）2、PRNSUBREGIST（打印次对位）3、CCDMAINZOOM（CCD主缩放）4、CCDSUBZOOM（CCD次缩放）5、CCDMAINREGIST（CCD主对位）6、CCDSUBREGIST（CCD次对位）7、ADFSUBZOOM（ADF次缩放）8、ADFMAINREGIST（ADF主对位）9、ADFSUBREGIST1（ADF次对位1）10、ADFSUBREGIST2（ADF次对位2）11、ADFREG.LOOP1（ADF对位波幅1）12、ADFREG.LOOP2（ADF对位波幅2）13、ATDCGAIN（ATDC增益）14、MODELSETTING（模式设定）三、COUNTER（计数器）1、TOTALCOUNTER（总计数器）2、SIZECOUNTER（尺寸计数器）3、PMCOUNTER（PM计数器）4、MAINTENANCECOUNTER（保养计数器）5、SUPPLIESLIFECOUNT.（使用寿命计数）6、APPLICATIONCOUNTER（应用计数器）7、SCANCOUNTER（扫描计数器）8、PAPERSIZECOUNTER（纸张尺寸计数器）9、MISFEEDCOUNTER（卡纸计数器）10、TROUBLECOUNTER（故障计数器）四、DISPLAY（显示）1、TONERDENSITYLEVEL（碳粉浓度水平）2、PROCESSCONTROL（过程控制）3、MAINF/WVER.（主机固件版本）4、ENGINEF/WVER.（引擎固件版本）5、PCLF/WVER.*（PCL固件版本*）6、NICF/WVER.*（网卡固件版本*）7、ADFF/WVER.*（ADF固件版本*）8、MAINRAMSIZE（主内存大小）9、PCLRAMSIZE*（PCL内存大小*）10、SERIALNO.（序列号）11、CUSTOMERID（用户识别码）五、FUNCTION（功能）1、PAPERFEEDTEST（送纸测试）2、PROCESSCHECK（过程检查）3、ATDCAUTOADJUST（ATDC自动调整）4、PRINTTESTPATTERN（打印测试图案）5、ADFFEEDTEST（ADF输稿测试）6、COPYADFGLASSAREA（复印ADF玻璃区域）7、CCDMOVETOHOME（CCD移到原位）8、SCANTEST（扫描测试）9、ADFWIDTHADJ.(MAX)*（ADF宽度调整（最大）*）10、ADFWIDTHADJ.(MIN)*（ADF宽度调整（最小）*）11、ADFSENSORADJUST*（ADF感应器调整*）六、ADMIN.REGISTRATION（管理员注册）七、FIXEDZOOMCHANGE（固定缩放修改）1、REDUCTION2（缩小2）2、REDUCTION1（缩小1）3、EXPANSION1（放大1）4、EXPANSION2（放大2）七、FIXEDZOOMCHANGE（固定缩放修改）八、FACTORYTEST（出厂测试）1、PANELBUZZERTEST（面板蜂鸣器测试）2、RAMTEST（RAM测试）九、CLEARDATA（清除数据）1、MEMORYCLEAR（清除内存数据）2、PMCOUNTER（PM计数器）3、MAINTENANCECOUNTER（保养计数器）4、SUPPLIESLIFECOUNT.（使用寿命计数）5、APPLICATIONCOUNTER（应用计数器）6、SCANCOUNTER（扫描计数器）7、PAPERSIZECOUNTER（纸张尺寸计数器）8、MISFEEDCOUNTER（卡纸计数器）9、TROUBLECOUNTER（故障计数器）10、ADFBACKUPCLEAR*（ADF备份数据清除*）十、SECURITY（安全性）1、TOTALCOUNTERCOUNT（总计数器计数）2、SIZECOUNTERCOUNT（尺寸计数器计数）3、PLUG-INCOUNTERCOPY（接插式计数器复印）4、MACHINECOUNTER（机器计数器）注意必须注意只有专业维修人员才能进入维修模式。
<步骤>1.按效用键。
2.按照如下顺序按下列键。
3.停止→0→0→停止→0→14.将出现维修模式菜单屏幕。
<退出维修模式>按面板复原键多次，直到原来的屏幕重新出现为止。
<修改维修模式功能设定值步骤>1.用[_/_]键选择所需的项目。
2.用[_/_]键、[</>]键、或数字键盘选择设定值。
3.确认选择，按[Yes]键。
4.返回前面的屏幕，按[No]键。
4.3维修模式中的设定4.3.1技术维修选择技术维修选择功能用来进行各种维修设定。
(1)市场地区目的设定内容/注意事项根据适用的市场地区，选择显示的固定缩放比和纸张尺寸。
默认设置为“METRIC（公制）”。
METRIC英制日本中国拉丁美洲（公制）拉丁美洲（英制）(2)保养计数器(3)IU寿命终止模式(4)ID调整目的设定内容/注意事项测试性保养时，输入适当的计数器值（0至999999）。
指定保养计数器的设定为“1”或“2”。
如果达到保养寿命时，会出现保养指示(M1)或技术维修指示[要求服务(M1)]。
默认设置为“0.”0:不计数1:计数（计数值达到0时会显示保养指示。
）2:计数（计数值达到0时会显示技术维修指示，并且禁止开始任何新的复印循环。
）_选择“1”或“2”时，则会出现一个屏幕，让您输入计数器值。
注意即使已计数到0，计数器值仍会继续倒数，直到-999999为止。
目的设定内容/注意事项当使用寿命计数达到寿命值时，将会检测出IU寿命结束。
用该设定可指定达到IU寿命时的模式。
默认设置为“连续”。
连续:启用复印。
显示保养指示。
停止：禁用复印。
显示技术维修指示，并且禁止开始任何新的复印循环。
注意即使已计数到0，计数器值仍会继续倒数，直到-999999为止。
但是，在这种情况下不能保证图像品质。
目的设定内容/注意事项通过改变引擎侧的Vg与Vb来设定图像浓度。
_图像浓度高或低时使用。
默认设置为“0”设定范围：-3至+3(5)VG调整(6)定影温度调整（普通纸）<定影温度调整温度表（普通纸张）>对于7216对于7220目的设定内容/注意事项当延期使用PC感光鼓时，通过随敏感度变化而改变Vg来调整图像浓度。
_出现图像问题（模糊、空洞）时_更换PC感光鼓单元时默认设置为“0”。
增大设定值以消除空洞。
减小设定值以消除模糊。
设定范围：-2至+2目的设定内容/注意事项针对每一类型纸张设定定影辊的温度，以便调整随操作环境或纸张类型发生变化的定影性能。
_发生定影故障时_改变纸张类型时默认设置为“0”。
设定范围：-1至+2设定值纸张宽度技术维修中所选的模式模式1模式3CDFD加热灯温度2251mm以上361mm以上200OC190OC 360mm或以下200OC190OC 250mm或以下-200OC185OC 1251mm以上361mm以上200OC180OC 360mm或以下200OC180OC 250mm或以下-190OC175OC 0（默认值）251mm以上361mm以上190OC170OC 360mm或以下190OC170OC 250mm或以下-180OC165OC -1251mm以上361mm以上180OC160OC 360mm或以下180OC160OC 250mm或以下-170OC155OC设定值纸张宽度技术维修中所选的模式模式1模式3加热灯温度（主/次）2221mm以上200°C220mm或以下(7)定影温度调整（厚纸）<定影温度调整温度表（特殊纸张）> 对于7216对于72201221mm以上190OC220mm或以下（默认值）221mm以上180OC220mm或以下-1221mm以上170OC220mm或以下目的设定内容/注意事项设定使用厚纸时的定影温度。
_发生定影故障时默认设置为“0”。
设定范围：-1至+1设定值纸张宽度技术维修中所选的模式模式1模式3CD加热灯温度1251mm以上210OC200OC 250mm或以下210OC200OC 0（默认值）251mm以上210OC190OC 250mm或以下200OC190OC -1251mm以上200OC180OC 250mm或以下190OC180OC 设定值技术维修中所选的模式模式1模式3加热灯温度（主/次）1210OC0（默认值）200OC-1190OC设定值纸张宽度技术维修中所选的模式模式1模式3加热灯温度（主/次）(8)定影温度调整(OHP)<定影温度调整温度表（OHP透明胶片）> 对于7216对于7220目的设定内容/注意事项设定使用OHP透明胶片时的定影温度。
_发生定影故障时默认设置为“0”。
设定范围：-1至+1设定值纸张宽度技术维修中所选的模式模式1模式3CD加热灯温度1251mm以上180OC175OC250mm或以下165OC165OC0（默认值）251mm以上180OC165OC250mm或以下155OC155OC-1251mm以上170OC155OC250mm或以下145OC145OC设定值技术维修中所选的模式模式1模式3加热灯温度（主/次）1175OC0（默认值）165OC-1155OC(9)前边缘消除<调整步骤>1.将维修模式的技术维修选择调到屏幕上。
柯美系列维修模式大全
进入维修模式1、按效用键；2、按照如下顺序按下列键；3、停止→ 0 → 0 → 停止→ 0 → 1；4、将出现维修模式菜单屏幕（Service Mode ）。
退出维修模式按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤1、用[ ▲/▼ ] 键选择所需的项目；2、用[▲/▼ ] 键、[ ] 键、或数字键盘选择设定值；3、确认选择，按[Yes] 键；4、返回前面的屏幕，按[No] 键。
柯尼卡美能达162/210技术维修模式（Service Mode ）菜单编号英文项目中文项目内容1 SERVICE'S CHOICE 技术维修选择• SHIPMENT DESTINATION （市场地区）• MAINTENANCE COUNTER （保养计数器）• IU LIFE STOP MODE （IU 寿命终止模式）• ID ADJUST （ID 调整）• VG ADJUST （VG 调整）• FUSER TEMP. Ad (PLAIN) （定影温度调整（普通纸））• FUSER TEMP. Ad (THICK) （定影温度调整（厚纸））• FUSER TEMP. Ad (OHP) （定影温度调整(OHP) ）• LEADING EDGE ERAGE （前边缘消除）• TRAILING EDGE ERAGE （后边缘消除）• VERTICAL EDGE ERAGE （上下边缘消除）• LOOP ADJUST (TRAY1) （波幅调整（第1 纸盒））• LOOP ADJUST (TRAY2 TO TRAY5)* （波幅调整（第2 纸盒到第5 纸盒）* ）• LOOP ADJUST (DUPLEX) （波幅调整（双面））• LOOP ADJUST (BYPASS) （波幅调整（手送进纸））• FLS PAPER SIZE （FLS 纸张尺寸）• CCD APS SIZE （CCD APS 尺寸）• GDI TIMEOUT （GDI 超时）2 ADJUST 调整• PRN MAIN REGIST （打印主对位）• PRN SUB REGIST （打印次对位）• CCD MAIN ZOOM （CCD 主缩放）• CCD SUB ZOOM （CCD 次缩放）• CCD MAIN REGIST （CCD 主对位）• CCD SUB REGIST （CCD 次对位）• ADF SUB ZOOM （ADF 次缩放）• ADF MAIN REGIST （ADF 主对位）• ADF SUB REGIST1 （ADF 次对位1 ）• ADF SUB REGIST2 （ADF 次对位2 ）• ADF REG. LOOP 1 （ADF 对位波幅1 ）• ADF REG. LOOP 2（ADF 对位波幅2 ）• ATDC GAIN （ATDC 增益）• MODEL SETTING （模式设定）3 COUNTER 计数器• TOTAL COUNTER （总计数器）• SIZE COUNTER （尺寸计数器）• PM COUNTER （PM 计数器）• MAINTENANCE COUNTER （保养计数器）• SUPPLIES LIFE COUNT. （使用寿命计数）• APPLICATION COUNTER （应用计数器）• SCAN CO UNTER （扫描计数器）• PAPER SIZE COUNTER （纸张尺寸计数器）• MISFEED COUNTER （卡纸计数器）• TROUBLE COUNTER （故障计数器）4 DISPLAY 显示• TONER DENSITY LEVEL （碳粉浓度水平）• PROCESS CONTROL （过程控制）• MAIN F/W VER. （主机固件版本）• ENGINE F/W VER. （引擎固件版本）• PCL F/W VER.* （PCL 固件版本* ）• NIC F/W VER.* （网卡固件版本* ）• ADF F/W VER.* （ADF 固件版本* ）• MAIN RAM SIZE （主内存大小）• PCL RAM SIZE* （PCL 内存大小* ）• SERIAL NO. （序列号）• CUSTOMER ID （用户识别码）5 FUNCTION 功能• PAPER FEED TEST （送纸测试）• PROCESS CHECK （过程检查）• ATDC AUTO ADJUST （ATDC 自动调整）• PRINT TEST PATTERN （打印测试图案）• ADF FEED TEST （ADF 输稿测试）• COPY ADF GLASS AREA （复印ADF 玻璃区域）• CCD MOVE TO HOME （CCD 移到原位）• SCAN TEST （扫描测试）• ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）* ）• ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）* ）• ADF SENSOR ADJUST （ADF 感应器调整* ）6 软开关7 REPORT 报告• 维修数据列表、错误代码列表、T30协议列表9 FIXED ZOOM CHANGE 固定缩放修改• REDUCTION2 （缩小2 ）、REDUCTION1 （缩小 1 ）、EXPANSION1 （放大 1 、EXPANSION2 （放大2 ）10 工厂测试• 信号测试、中继测试、拔号测试、音量测试11 CLEAR DATA 清除数据• MEMORY CLEAR （清除内存数据）• P M COUNTER （PM 计数器）• MAINTENANCE COUNTER （保养计数器）• SUPPLIES LIFE COUNT. （使用寿命计数）• APPLICATION COUNTER （应用计数器）• SCAN COUNTER （扫描计数器）• PAPER SIZE COUNTER （纸张尺寸计数器）• MISFEED COUNTER （卡纸计数器）• TROUBLE COUNTER （故障计数器）• ADF BACKUP CLEAR* （ADF 备份数据清除* ）选择是难，更何况是心灵选择。
美能达Di3510维修手册
被阻断 无纸 无纸 无纸
位置正确 关闭时
模拟值
PJ12A-11 PJ20A-5 PJ20A-8 PJ19A-9 PJ20A-1 PJ20A-11 PJ12A-7
T-8
符号 PC7 PC8 PC9 PC6 PC11 PC10 PWB-I1
PC13 PC14 PC15 PC12 PC17 PC16 PWB-I2
PC3 S2 PC5 S4
面板显示
零件 / 信号名称
操作特征 / 面板显示
1
0
输入板
CN/PJ 编号
第一 纸盒
纸盒设置
第一纸盒设置感应器
纸张不足感应 第一纸盒纸张不足
器
感应器
位置正确 未阻断
位置不当 主板
PJ23A-6
被阻断 （PWB-A） PJ23A-3
缺纸感应器 第一纸盒缺纸感应器
无纸
有纸
PJ15A-8
结果
措施
否 更换控制板。
是 更换离合器。
4025T528AA
(5) 马达
步骤 1 2
检查 本机进入待机状态时，控制板的 LOCK 信号是否切 换为 H？ 启动马达时，控制板的 REM 信号是否由 H 变为 L？
结果
措施
更换控制板。 否
更换马达。
是 更换马达。
GND 1 REM 2 LOCK 3
4025T526AA
FD 尺寸 检测 1
纸张尺寸检测板 2
最大值 不在最大值
PJ26A-7
FD 尺寸 检测 2
最大值 不在最大值
PJ26A-8
FD 尺寸 检测 3
最大值 不在最大值
PJ26A-9
FD 尺寸 检测 4
美能达-技术维修模式
4. 技术维修模式• 技术维修模式用来检查、设定、调整或注册各种维修功能。
4.1 维修模式功能树_ 安装选购件时显示。

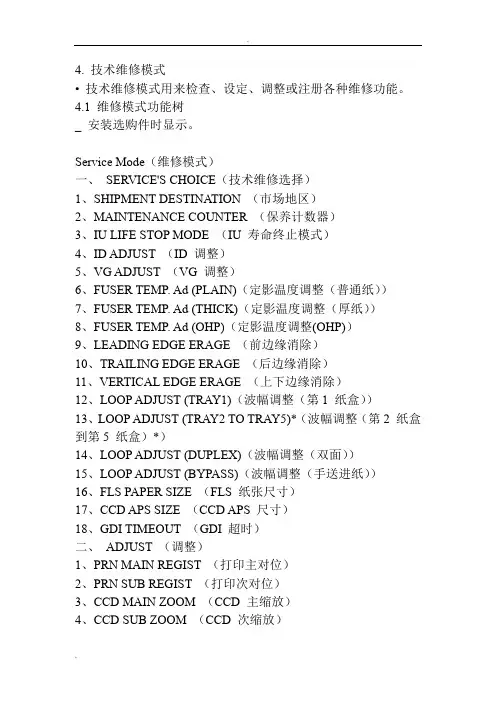

Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、ATDC GAIN （ATDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、ATDC AUTO ADJUST （ATDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRATION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器）注意• 必须注意只有专业维修人员才能进入维修模式。
