地下室梁、顶板钢筋绑扎施工技术交底
地梁钢筋绑扎技术交底
地梁钢筋绑扎技术交底工程名称：南部县商贸体育文化园区施工单位：重庆覃家岗建设（集团）有限公司一工程概括南部县商贸体育文化园区是南部县文化体育局（与南部县美好家园房地产开发有限公司）开发的集公共体育运动，餐厅，娱乐一体的项目，建设地点位于南部县蜀北大道西沿线。
承建的范围包括负一层地下室，一层比赛场区，商铺，休闲步行街，二层功能用房，三层观众席看台，主席台等，占地面积43144.66平方米二，作业条件1.按施工平面图规定的位置清理、平整好钢筋堆放场地，准备好垫木，按绑扎顺序分类堆放钢筋，如有锈蚀需预先进行除锈处理。
2.核对图纸、配料单、料牌与实物在钢号、规格尺寸、形状、数量上是否一致，如有问题及时解决。
3.清理好垫层，弹好墙、柱、楼梯及门窗洞口等边线。
4.熟悉图纸，确定研究好钢筋绑扎安装顺三1．材料要求（1）成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并应有加工出厂合格证。
2．主要机具钢筋钩子、钢筋扳子、小撬棍、脚手架、钢丝刷、绑扎架、断火烧丝铡刀、粉笔、钢筋运输车。
3．作业条件1）加工配制好的钢筋进场后，应检查是否有出厂证明、复试报告，并按施工平面图中指定位置，按规格、部位、编号分部加垫木堆放。
（2）钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。
（3）熟悉图纸，按设计要求检查已加工好的钢筋规格、形状、数量是否正确。
（4）绑扎前将锈皮、水泥浆等污垢清除干净。
（5）根据设计图纸要求和工艺标准向班组进行技术交底。
4．操作工艺（1）绑扎接头的搭接长度应符合设计要求（2）绑接接头的位置应相互错开：当采用绑扎搭接接头时，在规定的搭接长度的任一区段内，有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，绑扎搭接接头受拉区不大于25%，受压区不大于50%。
四．质量标准（1）保证项目1.钢筋的品种和质量、焊条的牌号、性能及使用的钢板必须符合设计要求和有关标准的规定。
2.钢筋表面必须清洁。
带有颗粒状或片状老锈，经除锈后仍留有麻点的钢筋严禁按原规格使用。
地下室剪力墙及底板钢筋绑扎施工技术交底
3.4内剪力墙人防区域特殊要求
①内剪力墙纵向钢筋与顶板、底板连接
1.内剪力墙纵向钢筋插入底板，满足：
（1）插到板底，弯钩长度根据数值长度查下表
竖直长度
弯钩长度
≥0.5LaF
12d且≥150
≥0.6LaF
10d且≥150
≥0.7LaF
8d且≥150
≥0.8LaF
6d且≥150
（2）弯钩超两侧
±15
钢尺量连续三档、取最大值
绑扎钢筋骨架
长
±8
钢尺检查
宽、高
±3
钢尺检查
受力钢筋
间距
±8
钢尺梁两端、中间各一点、取最大值
排距
±3
保护层厚度
基础
±8
钢尺检查
柱梁
±3
钢尺检查
板、墙、壳
±2
钢尺检查
绑扎箍筋、横向钢筋间距
±15
钢尺量连续三档、取最大值
钢筋弯起点位置
15
钢尺检查
预埋件
中心线位置
3
钢尺检查
水平高差
在梁纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径≥25mm的短钢筋，以保持其设计距离。箍筋的接头（弯钩迭合处）应交错布置在两根架力钢筋上。
平板钢筋网绑扎时，四周钢筋交叉点应每点扎牢，绑扎时应注意相邻绑点的铁丝要成八字形，以免网片歪斜变形，板的钢筋网绑扎还应注意板上部的负筋位置。
梁交叉节点处钢筋穿插十分稠密时，应留出振动棒头子插入空隙，以利灌筑混凝土。平板钢筋绑扎前必须按图纸划出钢筋间距位置线，尽量做到纵横向一条线。
钢筋工程包括埋件，必须开具隐蔽工程验收，由质监部门检查合格后报请监理工程师验收认可后方可进入一道工序。
2、钢筋绑扎工序技术交底
钢筋绑扎工序技术交底1、施工准备1.检查绑扎丝、绑扎钩、吊具、绑扎平台等工具是否具备绑扎条件。
2.对照施工图纸将所需的钢筋的直径、编号、尺寸、规格和数量进行复核，备足材料、保护层垫块，按照公路桥涵施工技术规范的要求严格执行。
3.检查钢筋网片的规格、数量及尺寸，有无影响制孔波纹管的情况，如出现应及时向技术部门反映，以便及时解决。
4.检查支座板是否与所生产的梁型一致，是否是经检验合格满足使用要求。
5.检查制孔波纹管有无破损、划痕、断裂或变形等现象，如发现应及时进行更换。
6.底模是否符合要求。
2、技术质量要求1•钢筋绑扎工序按JTG/TF50-2011《公路桥涵施工技术规范》的有关要求进行。
2.钢筋骨架绑扎必须严格按照图纸位置及尺寸进行。
钢筋骨架的箍筋垂直；箍筋与水平筋交点处要用绑扎丝绑扎；所有的相交点均应全部绑扎。
3.钢筋安装绑扎要控制位置，保证牢固，采用直径0∙7-2.0mm铁丝，绑扎宜采用逐点改变绕丝方向的八字形方式交错扎接，对于直径25mm钢筋绑扎宜采用双对角线的十字形方式扎接。
不得有变形或松脱现象。
4.绑扎采用混凝土垫块强度不低于混凝土设计强度（≥50Mpa）,垫块应分散布置、相互错开，不得横贯保护层的全部截面，垫块在侧面和底面所布设的数量不少于4个/m2。
（1）5.制孔波纹管：纵向预应力钢束孔道采用金属本波纹管成孔的。
金属波纹管内径为55-70mm金属波纹管成孔。
6.制孔波纹管：金属波纹管安设时严格按照坐标位置控制，保持良好线型，制孔波纹管应小心的穿入钢筋骨架,避免碰坏钢筋骨架。
波纹管接头处用用长为直径大一级的波纹管为套管接好后用防水胶带缠裹以防接口松动拉脱或漏浆。
7.梁体钢筋绑扎时腹板箍筋间距偏差为土Iomm；梁面主钢筋间距偏差为土IOmm；钢筋保护层与图纸尺寸误差为-5,+5mm。
8.按照施工图要求，正确地将经检验合格的桥梁配件（预埋钢板、预埋泄水孔）等安装定位。
9.钢筋骨架绑扎完毕后，在保证钢筋骨架、桥梁支座、桥梁配件等位置准确，金属波纹管定位正确且绑孔牢固后，经工班自检、互检检查合格后，并经质检人员检查合格后，报监理检查，合格后方可进入下一道工序。

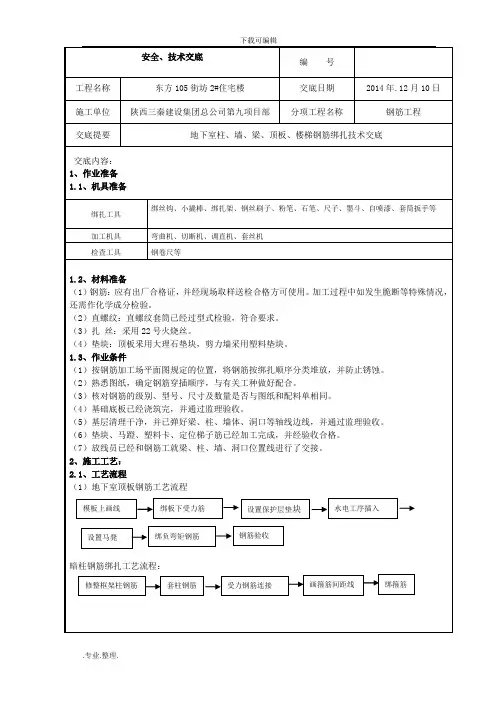

地下室框架梁板柱、墙体、楼梯钢筋绑扎技术交底大全
剪力墙钢筋绑扎工艺流程：
梁钢筋绑扎工艺流程：
楼梯钢筋绑扎工艺流程：
2.2、施工操作要点及要求
（1）钢筋加工：钢筋原材进场后，按规格堆放在混凝土地枕梁上，加工好的钢筋按部位、规格分类码放整齐，钢筋下面用100×100木方垫平。
（2）钢筋运输：钢筋运到施工现场后，采用塔吊集中运输，长钢筋调运时两个吊点位置应在距两端1/4处，短钢筋及箍筋应采用料斗集中吊运。
（3）钢筋保护层要求
2.3、钢筋绑扎
2.3.1、地下室顶板钢筋绑扎
（1）在模板上画出主筋间距线，画好的间距摆放钢筋，先摆放受力钢筋后放分布筋。
预埋
件、电线管、预留孔等及时配合安装。
（2）绑扎楼板筋时，采用顺口绑扎（见图五），除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎（双向板相交点需全部绑扎）。
为保证负筋（扣铁）的位置准确和保证负筋的保护层厚度满足要求，绑好楼板下铁后，应放置好工字马凳后再绑扎负筋。
（见图六）马凳放置方向与负筋相垂直，间距1000mm，第一个马凳应距墙（梁）边200mm。
绑扎负筋时，每个交点处均要绑扎（3）放样员在对楼板筋放样时不要出现搭接现象，钢筋工在现场绑扎时也不允许出现搭接接头。
（4）楼板主筋应锚入梁内或墙内，长度应≥5d（d为钢筋直径），且应伸入到支座中心线。
板的边支座和中间支座板顶标高不同时，负筋在梁或墙内的锚固应满足受拉钢筋最小锚固长度。
画主次梁箍筋间距放主梁次梁箍筋穿主梁底层纵筋穿次梁底层纵筋并与箍筋固定穿主梁上层纵向架立筋按箍筋间距绑扎穿次梁上层纵向钢筋按箍筋间距绑扎修整墙钢筋立2-4根竖筋画水平筋间距绑定位横筋绑其余横竖筋画位置线绑主筋绑分布筋。
地下室钢筋绑扎安全技术交底
地下室钢筋绑扎安全技术交底地下室钢筋绑扎是建筑施工中非常重要的一个环节，它直接关系到地下室结构的安全可靠性。
为了确保钢筋绑扎的质量和安全性，我们需要严格按照相关的技术规范进行操作。
在本次交底中，我们将就地下室钢筋绑扎的安全技术进行详细说明，以确保施工过程的安全与质量。
一、钢筋绑扎前的准备工作1.清理工作面：在进行钢筋绑扎之前，务必保证工作面的整洁，清除工况物品和杂物，确保施工区域的安全性。
2.检查钢筋质量：在进行绑扎之前，需要对钢筋进行检查，确保质量合格。
检查钢筋的外观、尺寸、弯曲度等，发现质量问题及时予以更换。
二、钢筋的绑扎方法1.采用扎带：在地下室钢筋绑扎中，通常采用扎带进行绑扎。
扎带需具备一定的强度和可靠性，能够牢固地固定钢筋。
我们要确保扎带的材质符合规范要求，并严格按照规范要求进行绑扎。
2.避免交叉绑扎：在绑扎钢筋时，应避免交叉绑扎。
交叉绑扎容易导致钢筋之间的空间不足或出现错位，从而影响钢筋的正常使用效果。
因此，我们要保证绑扎的均匀性和合理性，避免任何潜在的结构安全隐患。
3.注意绑扎点的数量和位置：在进行钢筋的绑扎时，需要注意绑扎点的数量和位置。
应根据设计要求和钢筋尺寸合理确定绑扎点的数量，确保每个绑扎点都能够充分发挥固定作用。
三、绑扎的技术要求1.绑扎的紧固度：钢筋的绑扎紧固度要适中，既不能过紧，也不能过松。
过紧会造成钢筋产生变形、应力集中，从而影响结构的力学性能；过松则会导致钢筋松动，影响钢筋的固定性能。
2.绑扎的稳固性：钢筋的绑扎要稳固可靠，不能产生松动现象。
在绑扎过程中，要用力均匀，确保扎带紧密地固定在钢筋上。
同时，要注意钢筋的纵向间距和横向间距，保证钢筋之间的联系紧密。
3.绑扎的整齐性：钢筋的绑扎要整齐有序，不得出现错位、交叉和缺漏等现象。
绑扎时要有条不紊，确保每根钢筋都能够在正确的位置上，并与周围的钢筋连接紧密。
四、安全注意事项1.施工人员要穿戴好安全防护用具，包括安全帽、安全鞋、手套等。
一层顶板钢筋绑扎安全技术交底模板
一、交底单位：XXX施工项目部二、交底时间：XXXX年XX月XX日三、交底地点：XXX施工现场四、交底内容：一、施工前准备1. 施工人员：所有参与一层顶板钢筋绑扎的施工人员必须经过专业培训，熟悉钢筋绑扎的相关技术要求和安全操作规程，并持有相应的操作资格证书。
2. 施工材料：确保所有钢筋、钢筋连接件、绑扎丝等材料符合设计要求和规范标准，且未经锈蚀、变形。
3. 施工工具：准备必要的施工工具，如钢筋钩、钢筋扳手、绑扎机具、切割机、测量工具等，并确保工具处于良好状态。
4. 施工方案：编制详细的施工方案，明确施工流程、安全措施和应急预案。
二、施工安全注意事项1. 人员安全：施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品，并正确使用安全带。
2. 高处作业：在高处绑扎钢筋时，必须搭设牢固的脚手架，确保作业人员安全。
严禁攀登钢筋骨架上下。
3. 物料堆放：钢筋等物料应整齐堆放，不得随意堆放，以免造成安全隐患。
4. 机械设备：操作切割机、绑扎机等机械设备时，必须确保设备运行正常，并严格遵守操作规程。
5. 电气安全：施工现场严禁使用不合格的电气设备，并确保电气线路符合规范要求。
6. 防火措施：施工现场严禁吸烟，禁止使用明火，并配备足够的消防器材。
三、施工操作流程1. 钢筋加工：按照设计图纸和规范要求，对钢筋进行加工，确保钢筋长度、形状、尺寸符合要求。
2. 钢筋摆放：按照设计图纸和施工方案，将加工好的钢筋摆放到位，确保钢筋位置准确。
3. 钢筋绑扎：按照规范要求，使用绑扎丝将钢筋绑扎牢固，确保钢筋间距、角度、位置符合设计要求。
4. 钢筋连接：采用焊接、机械连接等方法，将钢筋连接牢固，确保连接质量。
5. 钢筋检查：在钢筋绑扎过程中，对钢筋进行检查，发现问题及时整改。
四、应急预案1. 人员伤害事故：立即停止作业，将伤者送往医院救治，并立即上报相关部门。
2. 设备故障：立即停止使用故障设备，排除故障，确保设备安全运行。
3. 火灾事故：立即使用灭火器进行灭火，并立即上报相关部门。
梁、板钢筋安装技术交底
梁、板钢筋安装技术交底交底内容:一、施工准备:1.材料要求:1.1.钢筋：有出厂合格证, 已按规定作力学性能复试：钢筋的抗拉强度实测值与屈服强度实测值之比不小于1.25, 钢筋的屈服强度实测值与强度标准值之比不大于1.30。
1.2.绑扎铁丝：20#～22#火烧丝, 火烧丝表面没有锈蚀现象。
1.3.垫块: 控制混凝土保护层用的成品塑料环圈、塑料垫块、大理石垫块。
1.4.马凳、分隔筋: 控制梁上下铁间距的工字型马凳、控制楼板上下铁间距的马凳及控制梁上铁上排与上二排间距的分隔筋。
2、主要工具：剥肋滚压直螺纹连接所用普通扳手30把, 钢筋操作工人每人一个卷尺和一个绑扎铅丝钩, 小白线, 每三人一个线坠。
3.作业条件:3.1.梁底模、楼板底模验收完毕。
3.2.作业面清理干净, 墙体及柱露在楼板外的钢筋接头清理干净并调整顺直, 墙柱边线已经放好, 并已办理好验线签认手续。
3.3、加工完的半成品钢筋根据配料单和钢筋牌号分别码放在楼板上, 下铺木方子, 不得直接码放在楼板混凝土上。
核对钢筋的级别、型号、形状、尺寸及数量是否与设计图纸及加工配料单相同并应符合表1.表2、表3要求：二、框架梁钢筋的一般规定:1.钢筋混凝土保护层厚度:地上、地下室内梁受力筋保护层厚度为25mm, 有覆土板保护层厚度为25mm, 地上、地下室内板保护层厚度为15mm, 楼板分布筋保护层厚度为10mm, 梁、板中预埋管保护层厚度为30mm。
2.梁、楼板钢筋当采用绑扎搭接时, 接头错开50%, 即接头相互错开1.3Ll(Ll为非抗震时的绑扎搭接长度), 抗震时绑扎搭接长度LlE为1.4laE, 非抗震时绑扎搭接长度Ll为1.4la。
抗震锚固长度laE=1.15 la, 非抗震锚固长度la=ζb, ζa（可取1.1）、lab的取值详见下表, 抗震等级二级：三、操作工艺及施工方法:1.梁钢筋绑扎:工艺流程: 梁底模施工验收完毕画主次梁钢筋间距放主梁、次梁箍筋穿主梁底层纵筋筋安放垫块设置通常马凳绑上层钢筋。
地下室钢筋绑扎施工技术交底
3.3.8根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。
3.4墙筋绑扎：
3.4.1在底板混凝土上弹出墙身及门窗洞口位置线，再次校正预埋插筋，如有位移时，按洽商规定认真处理。墙模板宜采用“跳间支模”，以利于钢筋施工。
3.3.2钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。
3.3.3摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小，甚至砂浆垫块可改用铁块代替。
3.4.8配合其他工种安装预埋管件、预留洞口等，其位置，标高均应符合设计要求。
承接人：
（签名）日期：
交底单位或部门：交底人：
（签名）日期：
3.3.4底板如有基础梁，可分段绑扎成型，然后安装就位，或根据梁位置线就地绑扎成型。
3.3.5基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。
3.3.6底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。
3.4.2先绑2～4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志。一般情况横筋在外，竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.4.4墙柱移位钢筋已按1：6进行调整。
3 施工工艺措施及主要做法要求
3.1 顶板钢筋绑扎
3.1.1 顶板钢筋工艺流程：
在模板上弹出钢筋的位置线→摆放底铁下层钢筋→摆放底铁上层钢筋并拉通线绑扎→水电土建预留、预埋→摆放马凳→上铁绑扎→底铁垫块→搭设马道、清理吹扫干净→隐蔽工程验收→浇筑混凝土时的复查维护。
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
分工
人数
钢筋安装
80
钢筋清理
5
电焊工
2
浇筑混凝土看筋
3
总计
90人
2.2材料准备
2.2.1材料部门按采购计划订购钢筋，根据施工进度分批进料，做好验收。
2.2.2直螺纹套筒按进度进场
2.2.3梁底采用大理石垫块，顶板采用塑料垫块，根据钢筋保护层厚度由材料部门统一购买。
梁上部纵筋的箍筋在叠合处的弯钩，在梁中应交错绑扎。
梁主筋接头位置：下铁接头在支座两侧1/3范围内，上铁接头在跨中1/3范围内。
当主框架梁上有次梁、柱或楼梯柱时,在节点部位的主梁上加吊筋，吊筋规格及数量以梁的配筋平面图为准，如图：
审核人
交底人
接受交底人
本表由施工单位填写
技 术 交 底 记 录
资料编号
01-06-C2-005
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
板筋绑扎时采用八字扣或顺口，绑扎结尾丝压向板内，外围钢筋交叉处应全部绑扎，其他交叉点可交错绑扎。钢筋搭接处绑扎处至少为3道扣。
楼板保护层为15mm，在下层钢筋下放置塑料垫块，并以600mm间距呈梅花型布置。
板内的受力钢筋应距墙或梁边50mm开始设置。
楼板、梁预留洞必须与设备、电气专业配合进行预留，同时作好洞口的补强，不得后凿洞。板上预留洞口时，当洞口尺寸小于300mm时，钢筋不得截断，将钢筋在洞边绕过；洞径大于300mm且不大于800mm时，要在洞边进行加筋，应在洞口每侧配置附加下铁钢筋，其面积应不小于孔洞宽度内被切断的受力钢筋的一半，且不小于2Φ12，双向板两向附加钢筋均应伸入支座，单向板短向附加钢筋应伸入支座，长向附加钢筋伸过洞边长度按设计要求。如图所示：
审核人
交底人
接受交底人
本表由施工单位填写
技 术 交 底 记 录
资料编号
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
项次
项 目质量标准ຫໍສະໝຸດ 检查方法1绑扎骨架
直螺纹接头试验现场取样后，采用搭接绑扎进行补强。
审核人
交底人
接受交底人
本表由施工单位填写
技 术 交 底 记 录
资料编号
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
3.2 楼梯钢筋绑扎
3.2.1 工艺流程：
划位置线→绑底铁钢筋→绑分布筋→绑踏步筋
3.2.2 施工要点：
在楼梯底板上划主筋后绑扎分布筋，每个交点均应绑扎。
根据设计图纸中主筋、分布筋方向，先绑主筋后绑分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁后绑板筋，板筋锚固到梁里。
底板筋绑完，待踏步模板吊绑支好后，在绑扎踏步钢筋。主筋接头数量均要符合施工规范的规定。
审核人
交底人
接受交底人
本表由施工单位填写。
技 术 交 底 记 录
资料编号
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
3.3 框架梁（暗梁）钢筋绑扎
在施工现场按《滚轧直螺纹连接接头》JGJ163-2004规定抽取直缧纹接头作力学性能检验，其质量应符合有关规程的规定。
钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。
4.2 一般项目：
4.2.1对施工现场的直缧纹接头进行外观检查，外露丝扣不超过一扣，对检查合格的接头刷红色油漆作标记。
4.2.2钢筋安装允许偏差符合下表规定：
交底内容：
3.5 其他需预留钢筋绑扎
（1）根据设计图纸，施工过程中需要预留钢筋，预留钢筋必须满足锚固长度要求；
（2）在施工预留钢筋部分时，必须将钢筋调直、理顺，将表面锈渍除净；
（3）钢筋与混凝土连接处，必须进行凿毛处理，保证此处混凝土连接密实。
4、质量标准
4.1 主控项目：
纵向受力钢筋连接方式符合设计要求。
1.3钢筋连接
本工程中直径≥18的钢筋采用剥肋滚轧直螺纹连接，＜18的钢筋采用绑扎搭接，所有钢筋接头均错开50%。钢筋锚固长度、搭接长度和接头错开长度要求分别见下表：
☆钢筋锚固长度：
审核人
交底人
接受交底人
本表由施工单位填写。
技 术 交 底 记 录
资料编号
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
先穿主梁下部纵向受力钢筋及弯起钢筋，将箍筋按已经画好的加筋逐个分开；穿次梁下部纵向受力钢筋及弯起筋，并套好箍筋；放主次梁的架力筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。
框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求。框架梁纵向钢筋在端部节点内的锚固长度也要符合设计要求。
审核人
交底人
接受交底人
本表由施工单位填写。
技 术 交 底 记 录
资料编号
01-02-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
浇筑混凝土时搭设临时马道，严禁踩踏顶板钢筋。浇筑过程中看筋人员应对楼梯、插筋等重点部位进行旁站，发现问题及时处理。
顶板钢筋马凳放置在顶板钢筋底铁下皮钢筋上部，间距1200mm，距墙边或梁边距离为500mm。
楼板的钢筋绑扎完毕后，应加强成品保护，负筋下加马凳，防止板上负筋被踩下来。浇筑前混凝土工长应严格检查，在浇筑过程中看筋人员应对重点部位旁站。
审核人
交底人
接受交底人
本表由施工单位填写。
技 术 交 底 记 录
资料编号
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
梁的箍筋，应与梁主筋垂直设置，箍筋弯钩叠合处应沿受力钢筋方向错开设置。
3.4直螺纹钢筋连接施工
3.4.1 工艺流程：
钢筋就位→取下钢筋保护帽→接头拧紧→作标记→施工检验
表C2-1
工程名称
4号科研生产楼3项—5号楼
交底日期
2010年07月20日
施工单位
北京市朝阳田华建筑集团公司
分项工程名称
钢筋
交底提要
地下室梁、顶板钢筋绑扎施工技术交底
交底内容：
2.4作业条件
2.4.1所有进场钢筋均进行外观检查和力学性能检查，所有钢筋在使用前必须进行复试，复试合格后方可使用。
2.4.2钢筋绑扎前上一道施工工序已经监理验收合格并形成记录。
3.1.2 施工要点：
清理干净模板上的杂物，顶板钢筋根据其间距道道弹线绑扎。
楼板钢筋上、下铁的弯钩朝向要严格控制，不得平躺。
管道井处的楼板，板内钢筋应连续设置，待管道安装后在用混凝土封筑。
楼板的钢筋绑扎完毕后，应加强成品保护，负筋下加马凳，防止板上负筋被踩下来。浇筑前混凝土工长应严格检查，在浇筑过程中看筋人员应对重点部位旁站。
6
梁
500×700、500×1080、500×1000、500×1200、400×450、500×550、500×1650、500×1550、500×550 800×150、500×600等
7
混凝土强度等级
C35
1.2钢筋保护层及垫块形式
部位
保护层厚度（mm）
垫块形式
楼板
15
塑料垫块
梁
25
大理石垫块
入支座、节点搭接
+10，-5
尺量
入支座、节点锚固
±5
审核人
交底人
接受交底人
本表由施工单位填写
技 术 交 底 记 录
资料编号
01-06-C2-005
表C2-1
工程名称
4号科研生产楼3项—5号楼
