行车记录仪构造及工作原理
行车记录仪构造及工作原理光学人生，从这里开始！行车记录仪基本组成：（1）主机：包括微处理器、数据存储器、实时时钟、显示器、镜头模组、操作键、打印机、数据通信接门等装置。
如果主机本体上不包含显示器、打印机，则应留有相应的数据显示和打印输出接口。
（2）车速传感器。
（3）数据分析软件。
（4）红外线摄像头，作为夜视功能的重要组件是必不可少的。
——以下是行车记录仪常见参数解析——1.行车记录仪的主控芯片：它是决定行车记录仪关键的硬件，就像电脑的CPU一样，一颗好“心”是处理诸多繁杂事情的关键。
下面芯片品牌是按照从优到底排列的：安霸(Ambarella)、台湾的tiotech、卓然(Zoran)、联咏(Novatek)、前面是高中档的，而太欣(STK)、倚强(SQ)和凌阳(Sunplus)主要用在低端。
不知大家注意没有，采用安霸的行车记录仪都会标注出来并且特别强调，而不是的就一笔带过低端的甚至提都不提。
2.行车记录的清晰度:以前一直以为分辨率越高画面越清晰，通过了解它们是不能划等号的，真正影响图像清晰度的原因有很多：视频采集卡、图像处理技术、镜头、光源环境等等。
而常说的分辨率大家可以通过电脑显示器分辨率调节感受一下，不同的分辨率给我们的感觉差不多，只是大小发生了变化而画面清晰度好像没影响。
因此不必纠结于图像像素、分辨率、清晰度，不必被参数蒙蔽，做个眼见为实的好。
3.行车记录仪的流畅度：其实视频就是一个一个单张画面连续播放形成，一个画面就是一帧；一秒钟播放的画面数就是帧率；单个画面大小就是分辨率。
当视频画面每秒钟能到达24帧，人眼观看就会感觉流畅了，当低于它时就会觉得卡，像幻灯片了。
现在有很多行车记录仪标有FULL HD高清，就是分辨率达到1920*1080P/30帧，硬件解码中能达到这个标准的有安霸，台湾tiotech（没有看到相关数据不好说），其它的大多是软解了。
也就是说一款一般方案的产品在拍摄1280*720P时能达到30帧，但拍摄1920*1080P时就只有20帧或更低了，播放也就出现卡而不流畅了。
行车记录仪工作原理
行车记录仪工作原理行车记录仪，又称为车载视频记录仪，是一种能够记录车辆行驶过程中视频和音频的设备。
它通常安装在汽车的前挡风玻璃上，可以记录车辆行驶过程中的画面和声音，并保存在存储卡中。
行车记录仪的工作原理是通过摄像头和存储设备来实现的，下面将详细介绍行车记录仪的工作原理。
首先，行车记录仪的核心部件是摄像头。
摄像头通常安装在行车记录仪的机身上，通过固定支架安装在汽车的前挡风玻璃上。
摄像头可以实时拍摄车辆行驶过程中的画面，并将画面传输到行车记录仪的主控芯片上。
其次，行车记录仪的主控芯片是控制整个设备工作的核心部件。
主控芯片接收摄像头传输过来的视频信号，并对视频信号进行处理和压缩，然后将处理后的视频信号保存在存储设备中。
主控芯片还可以控制行车记录仪的各种功能，如录像、拍照、循环录制等。
另外，行车记录仪的存储设备通常是内置的存储卡，如TF卡或SD卡。
主控芯片将处理后的视频信号保存在存储卡中，用户可以通过取出存储卡将视频文件传输到电脑或其他设备上观看。
此外，行车记录仪还有一些辅助部件，如GPS模块、G传感器等。
GPS模块可以记录车辆行驶过程中的位置信息，并将位置信息嵌入到视频文件中，以便用户在回放视频时查看车辆行驶的轨迹。
G传感器可以感知车辆的加速度和震动，当发生碰撞或急刹车时，G传感器会自动触发紧急录像功能，保护重要的视频文件不被覆盖。
总的来说，行车记录仪的工作原理是通过摄像头实时拍摄车辆行驶过程中的画面，经过主控芯片处理和压缩后保存在存储设备中。
同时，辅助部件如GPS模块和G传感器可以为视频文件提供更多的信息和保护。
行车记录仪的工作原理简单而有效，能够为车辆行驶过程提供有力的证据，保障驾驶安全。

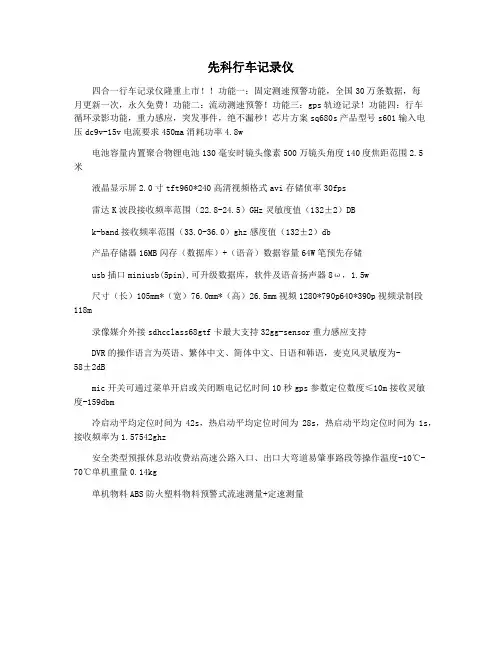

先科行车记录仪
先科行车记录仪
四合一行车记录仪隆重上市！！功能一：固定测速预警功能，全国30万条数据，每
月更新一次，永久免费！功能二：流动测速预警！功能三：gps轨迹记录！功能四：行车
循环录影功能，重力感应，突发事件，绝不漏秒！芯片方案sq680s产品型号s601输入电
压dc9v-15v电流要求450ma消耗功率4.8w
电池容量内置聚合物锂电池130毫安时镜头像素500万镜头角度140度焦距范围2.5
米
液晶显示屏2.0寸tft960*240高清视频格式avi存储侦率30fps
雷达K波段接收频率范围（22.8-24.5）GHz灵敏度值（132±2）DB
k-band接收频率范围（33.0-36.0）ghz感度值（132±2）db
产品存储器16MB闪存（数据库）+（语音）数据容量64W笔预先存储
usb插口miniusb(5pin),可升级数据库，软件及语音扬声器8ω，1.5w
尺寸（长）105mm*（宽）76.0mm*（高）26.5mm视频1280*790p640*390p视频录制段118m
录像媒介外接sdhcclass68gtf卡最大支持32gg-sensor重力感应支持
DVR的操作语言为英语、繁体中文、简体中文、日语和韩语，麦克风灵敏度为-
58±2dB
mic开关可通过菜单开启或关闭断电记忆时间10秒gps参数定位数度≤10m接收灵敏
度-159dbm
冷启动平均定位时间为42s，热启动平均定位时间为28s，热启动平均定位时间为1s，接收频率为1.57542ghz
安全类型预报休息站收费站高速公路入口、出口大弯道易肇事路段等操作温度-10℃-70℃单机重量0.14kg
单机物料ABS防火塑料物料预警式流速测量+定速测量。
汽车行车记录仪摄像头的工作原理
汽车行车记录仪摄像头的工作原理汽车行车记录仪摄像头（又称行车黑匣子）是一种能够记录行车过程的设备，它通过内置的摄像头来拍摄并记录车辆前方的画面。
本文将介绍汽车行车记录仪摄像头的工作原理。
一、摄像头感应与图像获取汽车行车记录仪摄像头通常采用CMOS或CCD图像感应器，它能够将前方图像转化为电信号。
当车辆启动后，摄像头开始工作。
它通过感应引擎自动检测相关信号并启动图像获取功能。
一旦感应到相关信号，摄像头开始捕捉前方图像，转化为数字信号并存储于内存或存储卡中。
二、图像处理与压缩获取到的图像信号会通过行车记录仪的芯片进行处理。
首先，芯片会对图像进行处理，包括色彩修正、对比度调整以及图像稳定等。
其次，芯片会对图像进行压缩，以降低图像数据量，节省存储空间。
常用的图像压缩格式有H.264和MJPEG等。
三、存储与循环录制处理和压缩后的图像被存储于内存或存储卡中。
行车记录仪通常配备了一定的存储空间，例如内置存储芯片，或者支持外部存储卡如Micro SD卡。
当存储空间满时，行车记录仪会采用循环录制的方式，覆盖最早录制的图像，实现持续不间断的录制。
四、碰撞感应与紧急事件记录为了能够更好地记录行车过程中的重要事件，行车记录仪通常还配备了碰撞感应器。
当车辆发生碰撞或突发状况时，碰撞感应器会自动触发紧急事件记录功能。
这时，行车记录仪会将此段时间的图像单独存储并保留，防止被循环录制覆盖。
五、电源供应与数据传输行车记录仪通常通过车载电源供电，可直接与车辆的电路系统相连。
同时，行车记录仪还可以通过USB接口与电脑或其他设备进行数据传输。
用户可以通过连接电脑来查看、管理和导出行车记录仪中的录像文件。
六、高温处理与抗震设计考虑到汽车内部环境的复杂性，行车记录仪摄像头还进行了高温处理和抗震设计。
高温处理使得行车记录仪能够在高温环境下正常工作，抗震设计则能够有效降低震动对记录效果的影响，保证图像的清晰度和稳定性。
总结：汽车行车记录仪摄像头通过感应和获取图像、图像处理与压缩、存储与循环录制、碰撞感应与紧急事件记录、电源供应与数据传输等多步骤完成录像功能。
行车记录仪构成部分
THANKS
感谢观看
行车记录仪构成部分
目录
• 主控芯片 • 存储模块 • 摄像头模块 • 显示屏与触摸屏 • 电源管理模块 • 其他辅助模块
01
主控芯片
ARM处理器
ARM处理器是一种基于精简指令集（RISC）架构的低功耗、高性能的处理器，广泛 应用于嵌入式系统和移动设备等领域。在行车记录仪中，ARM处理器作为主控芯片 的核心组件，负责处理和协调各个模块的工作，包括图像采集、存储、传输等。
图像传感器的像素数越高，捕捉 的影像质量越好，但同时也需要
更高的处理能力。
镜头组件
镜头组件是行车记录仪的另一 重要组成部分，负责将前方影 像聚焦到图像传感器上。
镜头组件的质量直接影响着影 像的清晰度和畸变程度，因此 需要选用优质镜头组件。
镜头的焦距和光圈大小也会影 响影像的清晰度和曝光效果， 需要根据实际需求进行选择。
行驶稳定性
G-sensor模块还可以检测车辆的行驶稳定性，如发生急转弯或突 然加速等情况，并自动记录。
蓝牙模块
无线连接
通过蓝牙模块，行车记录仪可以与智能手机、平板等设备进行无 线连接。
数据传输
用户可以通过蓝牙将行车记录仪中的视频、图片等数据传输到其 他设备上，方便分享和保存。
语音控制
蓝牙模块还可以支持语音控制功能，用户可以通过语音指令来操 作行车记录仪。
固态硬盘的容量和性能均优于传统的机械硬盘，能够满足行车记录仪对存储空间和 性能的高要求。
固态硬盘一般采用SATA或PCIe等接口，具有较长的使用寿命和较好的稳定性。
eMMC芯片
eMMC是一种嵌入式存储器标准，它 将闪存芯片和控制器集成在一个封装 内，具有体积小、容量大、可靠性高 等优点。
行车记录仪原理
行车记录仪原理
行车记录仪（Driving Recorder），又称行车黑匣子或车载摄像头，是一种用于记录车辆行驶过程的设备。
它通过内置的摄像头和传感器实时采集车辆前方的影像和相关数据，然后将这些数据存储到内置的存储设备中。
行车记录仪的原理可以分为以下几个方面：
1. 录像功能：行车记录仪通过内置的高清摄像头，能够实时记录车辆行驶过程中的影像。
摄像头通常安装在车辆前方的挡风玻璃上，以确保能够拍摄到车辆前方的情况。
记录的影像可以用作事故证据，对于交通事故的责任判定及保险理赔具有重要意义。
2. 系统管理：行车记录仪通常具有自己的管理系统，可以对拍摄的影像进行管理和查看。
用户可以通过记录仪的面板或者连接到电脑上进行设置和查看录像文件。
管理系统可以对影像进行分类、回放和删除等操作，方便用户进行使用和管理。
3. 数据采集：行车记录仪还可以通过内置的传感器采集车辆相关数据，如车速、行驶里程、加速度等。
这些数据可以帮助用户了解车辆的行驶状况，并在必要时作为证据使用。
4. 存储设备：行车记录仪通常内置有存储设备，一般为内置存储芯片或者可移动储存卡。
这些存储设备可以实时存储影像和其他数据，保证数据的完整性和可靠性。
用户可以根据需要选择存储设备的容量和存储方式。
总之，行车记录仪通过内置的摄像头和传感器实时采集车辆行驶过程中的影像和相关数据，并将其存储起来，以供用户使用和管理。
它可以为车辆行驶过程提供有效的记录和证据，并在事故责任认定、保险理赔等方面发挥重要作用。
行车记录仪 原理
行车记录仪原理行车记录仪原理。
行车记录仪是一种能够记录车辆行驶过程中视频和声音的设备，它通过固定在车辆前部或车内的摄像头，可以实时记录车辆行驶的画面和声音，并将这些信息保存在存储卡中，以便日后查看和分析。
行车记录仪的原理主要包括摄像头、存储设备、电源供应和控制系统等几个方面。
首先，摄像头是行车记录仪的核心部件，它采集车辆行驶过程中的视频和声音信号，并将这些信号转换成数字信号，然后通过传输线路传输到存储设备中。
摄像头的质量和性能直接影响着行车记录仪的录像效果，包括清晰度、色彩还原度和夜视效果等。
其次，存储设备是行车记录仪的另一个重要组成部分，它通常采用固态存储卡，如SD卡或TF卡等。
这些存储设备具有较大的存储容量和高速的数据读写能力，可以满足车辆长时间行驶过程中的视频和声音记录需求。
一些高端的行车记录仪还支持循环录像功能，当存储设备的容量达到上限时，会自动覆盖最早的录像数据，以确保录像不会因存储空间不足而中断。
另外，行车记录仪需要可靠的电源供应，以确保在车辆行驶过程中能够正常工作。
通常情况下，行车记录仪会通过车载电源适配器连接到车辆的电源系统，当车辆点火时，行车记录仪会自动启动并开始录像，当车辆熄火时，行车记录仪会自动停止录像并保存录像文件。
这样可以避免因忘记开启或关闭行车记录仪而导致录像遗漏的情况发生。
最后，行车记录仪还需要一个稳定的控制系统来管理摄像头、存储设备和电源供应之间的协调工作。
控制系统通常由一块主控芯片和相关的控制电路组成，它能够实现录像的开始、停止、存储管理和录像文件的管理等功能。
一些高端的行车记录仪还支持GPS定位功能和Wi-Fi连接功能，可以实现车辆行驶轨迹的记录和远程实时监控等功能。
总的来说，行车记录仪通过摄像头采集车辆行驶过程中的视频和声音信号，再通过存储设备保存这些信息，通过电源供应和控制系统来保证设备的正常运行。
它的原理简单而实用，为车辆行驶过程中的安全和便利提供了有力的保障。
行车记录仪原理
行车记录仪原理行车记录仪，又称为车载摄像头，是一种能够记录车辆行驶过程的设备。
它可以通过摄像头和相关的记录设备，记录车辆行驶中的画面和声音，并保存在存储设备中，供日后查看和分析。
行车记录仪的原理是基于摄像头和存储设备的工作原理，下面就详细介绍一下行车记录仪的原理。
首先，行车记录仪的摄像头是其核心部件之一。
摄像头通常采用高清晰度的CMOS或CCD传感器，能够拍摄清晰的画面。
当车辆行驶时，摄像头会不断地拍摄前方的道路情况，并将画面传输到记录设备中。
一些高端的行车记录仪还配备了广角镜头，能够拍摄更广阔的画面，以保证记录的全面性和准确性。
其次，行车记录仪的存储设备也是至关重要的一部分。
存储设备通常采用内置的固态存储卡，如TF卡或SD卡，也有些行车记录仪采用硬盘录像机来存储数据。
这些存储设备能够将摄像头拍摄的画面和声音进行压缩编码，并保存在存储卡或硬盘中。
这样就能够保证车辆行驶过程中的画面和声音都能够被记录下来，供日后查看和分析。
除了摄像头和存储设备，行车记录仪还包括了一些其他的辅助部件。
比如，一些行车记录仪还配备了GPS模块，能够记录车辆行驶时的位置信息。
还有一些行车记录仪还配备了G传感器，能够感知车辆发生碰撞或急刹车等情况，并自动保存相关的录像片段，以便事后查看。
总的来说，行车记录仪的原理是通过摄像头拍摄车辆行驶过程中的画面和声音，并通过存储设备保存起来。
这样一来，不仅能够记录车辆行驶中的各种情况，还能够在发生事故或纠纷时提供有力的证据。
因此，行车记录仪在如今的社会中起着越来越重要的作用，也成为了许多车主必备的装备之一。
