电路期末考试题及答案

电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。

答案：正比12. 串联电路中，总电阻等于各个电阻的________。

答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和14. 电容器在直流电路中表现为________。

答案：开路15. 电感器在直流电路中表现为________。

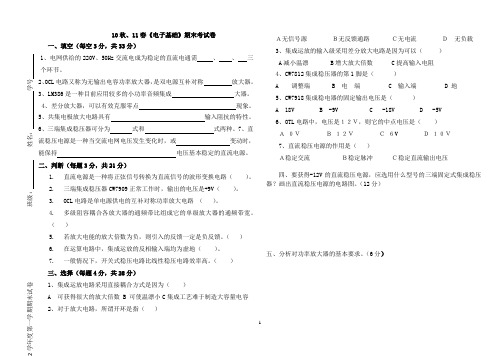

10秋、11春《电子基础》期末考试卷

10秋、11春《电子基础》期末考试卷一、填空（每空3分，共33分）1、电网供给的220V、50Hz交流电成为稳定的直流电通需、、三个环节。

、OCL电路又称为无输出电容功率放大器，是双电源互补对称放大器。

、LM386是一种目前应用较多的小功率音频集成大器。

、差分放大器，可以有效克服零点现象。

、共集电极放大电路具有输入阻抗的特性。

、三端集成稳压器可分为式和式两种。

7、直流稳压电源是一种当交流电网电压发生变化时，或变动时，能保持电压基本稳定的直流电源。

3分，共21分）1.直流电源是一种将正弦信号转换为直流信号的波形变换电路（）。

2.三端集成稳压器CW7909正常工作时，输出的电压是+9V（）。

3.OCL电路是单电源供电的互补对称功率放大电路（）。

4.多级阻容耦合各放大器的通频带比组成它的单级放大器的通频带宽。

（）5.若放大电能的放大倍数为负，则引入的反馈一定是负反馈。

（）6.在运算电路中，集成运放的反相输入端均为虚地（）。

7.一般情况下，开关式稳压电路比线性稳压电路效率高。

（）三、选择（每题4分，共28分）1、集成运放电路采用直接耦合方式是因为（）A 可获得很大的放大倍数B 可使温漂小C集成工艺难于制造大容量电容2、对于放大电路，所谓开环是指（）Ａ无信号源Ｂ无反馈通路Ｃ无电流Ｄ无负载3、集成运放的输入级采用差分放大电路是因为可以（）A减小温漂 B增大放大倍数 C提高输入电阻4、CW7812集成稳压器的第1脚是（）A 调整端B 电端C 输入端D 地5、CW7918集成稳电器的固定输出电压是（）A 18VB -9VC -18VD -5V6、OTL电路中，电压是１２Ｖ，则它的中点电压是（）Ａ０ＶＢ１２ＶＣ６V Ｄ１０Ｖ7、直流稳压电源的作用是（）Ａ稳定交流Ｂ稳定脉冲Ｃ稳定直流输出电压四、要获得-12V的直流稳压电源，应选用什么型号的三端固定式集成稳压器？画出直流稳压电源的电路图。

（12分）五、分析对功率放大器的基本要求。

电工基础期末试题及答案

电工基础期末试题及答案一、单项选择题（每题2分，共20分）1. 电路中电流的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：B2. 电阻的单位是：A. 欧姆B. 安培C. 伏特D. 瓦特答案：A3. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 伏特答案：A4. 电路中电压的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特答案：A5. 电路中功率的单位是：A. 瓦特B. 伏特C. 安培D. 欧姆答案：A6. 电路中电流通过电阻时，电阻两端的电压与电流的关系遵循：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A7. 在串联电路中，总电阻等于：A. 各电阻之和B. 各电阻之积C. 各电阻倒数之和D. 各电阻倒数之积答案：A8. 在并联电路中，总电阻与各电阻的关系是：A. 总电阻等于各电阻之和B. 总电阻等于各电阻之积C. 总电阻小于任何一个电阻D. 总电阻大于任何一个电阻答案：C9. 交流电的有效值是指：A. 最大值B. 平均值C. 瞬时值D. 有效值答案：D10. 三相电路中，星形连接的线电压与相电压的关系是：A. 相电压等于线电压B. 线电压等于相电压的√3倍C. 相电压等于线电压的√3倍D. 线电压等于相电压答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是电路的基本组成部分：A. 电源B. 负载C. 开关D. 导线答案：A, B, C, D2. 电路中常用的基本定律包括：A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A, B, C3. 以下哪些是电路中常见的电源：A. 干电池B. 交流发电机C. 太阳能电池D. 超级电容器答案：A, B, C4. 以下哪些是电路中常见的负载：A. 电阻B. 电感C. 电容D. 二极管答案：A, B, C, D5. 以下哪些是电路中常见的开关：A. 空气开关B. 继电器C. 晶体管D. 保险丝答案：A, B, C三、填空题（每空1分，共20分）1. 电路中电流的国际单位是________。

电子电路基础期末试卷及参考答案

XX 中学XX 年XX 学期期末考试电子电路基础试卷（XX 班）（试卷满分100分考试时间120分钟）班级姓名学号得分一、填空题（每空1分，共20分）1.在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值上离散的信号叫做数字信号。

2.在正逻辑的约定下，“1”表示高电平，“0”表示低电平。

3.数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。

4.在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。

5.十进制数转换为八进制和十六进制时，应先转换成二进制。

6.最简与或表达式是指在表达式中或项最少，且与项也最少。

7.具有基本逻辑关系的电路称为门电路，其中最基本的有与门、或门和非门。

8.两个与非门构成的基本RS 触发器的功能有清零、置1 和保持。

9.组合逻辑电路的基本单元是门电路，时序逻辑电路的基本单元是触发器。

二、选择题（每题2分，共30分）1.逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为（ B ）。

A 、逻辑加B 、逻辑乘C 、逻辑非 2.十进制数100对应的二进制数为（ C ）。

A 、1011110B 、1100010C 、1100100D 、11000100 3.和逻辑式AB 表示不同逻辑关系的逻辑式是（ B ）。

A 、B A + B 、B A ∙C 、B B A +∙D 、A B A + 4.数字电路中机器识别和常用的数制是（ A ）。

A 、二进制B 、八进制C 、十进制D 、十六进制 5.所谓机器码是指（ B ）。

A 、计算机内采用的十六进制码B 、符号位数码化了的二进制数码C 、带有正负号的二进制数码D 、八进制数 6.具有“有1出0、全0出1”功能的逻辑门是（ B ）。

A 、与非门B 、或非门C 、异或门D 、同或门 7.下列各型号中属于优先编译码器是（ C ）。

《电路与电子技术基础》期末考试卷附答案

《电路与电子技术基础》期末考试试卷（A ）时间：120分钟班级学号姓名成绩【注意事项】1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔；2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）；3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。

一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内）1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。

A.PNP 型硅管 B.NPN 型硅管 C.PNP 型锗管 D.NPN 型锗管2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。

A.正向特性工作区B.反向击穿区C.正向特性非工作区D.特性曲线所有区域 3．组合逻辑电路的设计是指（）。

A.已知逻辑要求，求解逻辑表达式并画逻辑图的过程B.已知逻辑要求，列真值表的过程C.已知逻辑图，求解逻辑功能的过程4．考试题图2所示电路的u S (t )=2costV ，则电感电流i L (t )的初相等于（）。

A.26.6°B.－26.6° C.63.4°D.－63.4°5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。

A.减小输入电阻及输出电阻B.减小输入电阻、增大输出电阻C.增大输入电阻、减小输出电阻D.增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（）。

A.5V B.-5V C.10V D.7V7．TTL 与非门中多余的输入端应接电平是（）。

A.低B.地C.高D.悬空8．考试题图4所示电路的节点电压方程为（）。

A.11112111R U I U R R s s +=⎪⎪⎭⎫⎝⎛+ B.1111321111R U I U R R R s s +=⎪⎪⎭⎫⎝⎛++考试题图31考试题图2u s (t _C.111111s s s R U I U R += D.111321111s s I U U R R R +=⎪⎪⎭⎫⎝⎛++ 9．根据所学知识判断下列各式正确的是（）。

东南大学电子学院《电路基础》期末考试样卷及答案

Solve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a b2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 34、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms =1.5mV ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4u5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=∙0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5∙6、( 8 points) Find the yparameters for the circuit in Figure 6.∙∙Figure 67、( 15 points) For the circuit in figure 7, find the rms value of the current i and the average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V )302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u s8、( 12 points) In the circuit of Figure 8, determinate the value of Z that will absorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103∙rms9、( 14 points) If the switch in Figure 9 has been closed for a long time and is opened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a bSolution:U ab = 9V2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-Solution:V 4.2=o u , 0.256mA -=o i3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 3Solution:The reading of the voltmeter ○V is 10V .4、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms =1.5mV ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4uSolution:pF 5.12)1(≈C 6.126)2(≈Q μA 150)3(=rms I mV 190)4(=Crms U5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=∙0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5∙Solution:A 3.69-11.74''︒∠=∙B A I , V 31.28332''︒∠=∙B A U6、( 8 points) Find the y parameters for the circuit in Figure 6.∙∙Figure 6Solution:[]S y ⎥⎦⎤⎢⎣⎡=0.5 40.02 2.07、( 15 points) For the circuit in figure 7, find the rms value of the current i andthe average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V)302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u sSolution:A 17.6357.2714.42.3222222120=++=++=I I I I rmsP =P 0+P 1+P 2=256+333.28+50=639.28W8、( 12 points) In the circuit of Figure 8, determinate the value of Z that willabsorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103∙rmsSolution:If Ω135jZ Z eq +==*, Z will absorb the maximum average power. The maximum average power is, W 7.2491356.1941412max=⋅=⋅=*eq OC R U P9、( 14 points) If the switch in Figure 9 has been closed for a long time and isopened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-Solution:0 A,5.15.1)5.10(5.14040>-=-+=--t e e i t t L ， 0 V,60120)12060(12020/20/>-=-+=--t e e u t t C 0 ,V 6030902020/40>+--=-=--t e e u i u t t C L K10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolution: A 25.125.132t t e e i ---=打发第三方。

电路基本分析电路基础期末考试试卷及答案

电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺接串联时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反接串联时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。

电路与电子学期末考试复习题

电路与电子学期末考试复习题一、是非题1、线圈的截面面积越大，匝数越密，电感系数越小。

（非）2、必须设立电路参考点后才能求解电路的方法是结点电压法。

（是）3、电容C 越大，时间常数就越大，电容内储存的电荷量越大。

（非）4、 4、容抗的模值反映电容对电流阻力的大小，频率越大，容抗模值越小，电容对电流的阻力越小。

（非）5、 5、RLC 串联谐振回路串联电阻R 越小，Q 值越大，电路损耗越大。

（非）6、电阻率越大，物质的导电能力就越差。

（非）7、叠加定理适用于线性电路、交流电路和直流电路。

（非）8、电阻越大，时间常数越大，放点电流越小，放电时间越长。

( 是 )9、感抗的模值反映电感对电流阻力的大小，频率越大，感抗模值越小，电感对电流的阻力越小。

( 非 )10、RLC 并联谐振回路并联电阻R 越大，Q 值越大，电路损耗越小.( 非 )二、选择题1、一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ C ）A 、7.07VB 、5VC 、10V2、已知)90314sin(101︒+=t i A ，︒+=30628sin(102t i ）A ，则（ C ）A 、i 1超前i 260°B 、i 1滞后i 260°C 、相位差无法判断3、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ A ）A 、增大B 、减小C 、不变4、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（ B ）A 、增大B 、减小C 、不变5、实验室中的交流电压表和电流表，其读值是交流电的（ B ）。

A 、最大值B 、有效值C 、瞬时值6、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ C ）A 、0.197ΩB 、31.8ΩC 、5.1Ω7、在电阻元件的正弦交流电路中，伏安关系表示错误的是（ B ） A 、iR u = B 、U ＝IR C 、R I U ••=8、某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）A 、50mAB 、2.5mAC 、250mA9、u ＝－100sin （6πt ＋10°）V 超前i ＝5cos （6πt －15°）A 的相位差是（ C ）A 、25°B 、95°C 、115°10、在正弦交流纯电容电路中，电压与电流的关系是（ C ）。

东南大学电子学院《电路基础》期末考试样卷及答案

Solve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a b2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 34、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4u5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=•0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5•6、( 8 points) Find the yparameters for the circuit in Figure 6.••Figure 67、( 15 points) For the circuit in figure 7, find the rms value of the current i and the average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V )302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u s8、( 12 points) In the circuit of Figure 8, determinate the value of Z that will absorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103•rms9、( 14 points) If the switch in Figure 9 has been closed for a long time and is opened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolve the following problems. (100 points)1、( 6 points) Find U ab in the circuit in Figure 1.Figure 1a bSolution:U ab = 9V2、( 8 points) Find u o and i o in the circuit in Figure 2.u o Figure 2-Solution:V 4.2=o u , 0.256mA -=o i3、( 6 points) In the circuit of Figure 3, readings of voltmeter ○V1，○V2 and ○V3 are 10V , 18V and 6V , respectively. Please determinate the reading of the voltmeter ○V.aFigure 3Solution:The reading of the voltmeter ○V is 10V .4、( 8 points) The resonant or tuner circuit of a radio is portrayed in Figure 4, where u s1 represents a broadcast signal, given that R =10Ω，L =200μH , U s1rms ，f 1=1008kHz. If the circuit is resonant with signal u s1, please determinate: (1) the value of C ; (2) the quality factor Q of the circuit; (3) the current I rms ; (4) the voltage U c rms .Figure 4uSolution:pF 5.12)1(≈C 6.126)2(≈Q μA 150)3(=rms I mV 190)4(=Crms U5、( 8 points) A balanced three-phase circuit is shown in Figure 5. Calculate the phase currents and voltages in the delta-connected load Z, if V U A ︒∠=•0220, Z =(24+j15)Ω，Z L =(1+j1)Ω.Figure 5•Solution:A 3.69-11.74''︒∠=•B A I , V 31.28332''︒∠=•B A U6、( 8 points) Find the y parameters for the circuit in Figure 6.••Figure 6Solution:[]S y ⎥⎦⎤⎢⎣⎡=0.5 40.02 2.07、( 15 points) For the circuit in figure 7, find the rms value of the current i andthe average power absorbed by the circuit, given that Ω10=L ω,Ω51=R ,Ω202=R ,Ω20/1=C ω,V)302cos(50cos 10080)(︒+++=t t t u s ωω.Figure 72u sSolution:A 17.6357.2714.42.3222222120=++=++=I I I I rmsP =P 0+P 1+P 28、( 12 points) In the circuit of Figure 8, determinate the value of Z that willabsorb the maximum power and calculate the value of the maximum power.Figure 8V ︒∠050ω=103•rmsSolution:If Ω135jZ Z eq +==*, Z will absorb the maximum average power. The maximum average power is, W 7.2491356.1941412max=⋅=⋅=*eq OC R U P9、( 14 points) If the switch in Figure 9 has been closed for a long time and isopened at t = 0, find u c , i L , u k for t ≥ 0.20Figure 9u c +-Solution:0 A,5.15.1)5.10(5.14040>-=-+=--t e e i t t L ， 0 V,60120)12060(12020/20/>-=-+=--t e e u t t C 0 ,V 6030902020/40>+--=-=--t e e u i u t t C L K10、( 15 points) The switch in Figure 10 has been in position a for a long time. At t = 0, it moves to position b. Find i 2(t) for t ≥ 0 and sketch it. (Attention: Pleasemark the key data in your graph.)Figure 1010ΩSolution: A 25.125.132t t e e i ---=打发第三方第2章作业答案2-2 已知CD-4B 型超高频导纳电桥在频率高于1.5MHz 时，测量电容的误差为pF 5.1)%(5±±读数值求用该电桥分别测200pF 、30pF 、2pF 时，测量的绝对误差和相对误差，并以所得绝对误差为例，讨论仪器误差的相对部分和绝对部分对总测量误差的影响。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《电路与电子学》学期期末考试试题
电子技术部分
、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内 (本大题分10小题,每小题3分,共30分)
所示，设开关 A B 分别有如图所示为“ 0”和“ 1”两个状态，则电灯 HL 亮的逻辑式为(c
3、直接耦合放大电路产生零点漂移的最主要原因是 (a) 温度的变化 (b) 电源电压的波动 (c) 电路元件参数的变化
4、电路如下左图所示， D , 0均为理想二极管，设
U =10V, U i =40sin co t V,
则输出电压u o 应为(d )
(a)最大值为40V ,最小值为0V (b) 最大值为40V ，最小值为+10V (c)最大值为10V ,最小值为—40V
(d)
最大值为10V ,最小值为0V
1、由开关组成的逻辑电路如图 1 (a) F = AB+ AB
(b)
F = AB + AB
(c)
F = A B + A B
U I
R
U o
R 2
I
t
F F2
2、运算放大器电路如图 2所示，金和电均为反馈电阻, 其反馈极性为
(
(a) R F 1引入的为正反馈，R 2引入的为负反馈 (b) R F 1和F F2引入的均为负反馈 (c) R F 1和F F2引入的均为正反馈
(d) R F1引入的为负反馈，氐引入的为正反馈
HL
图1
U1
5、电路如上右图所示，已知R Q= 3k , 3 = 40,且忽略U BE,
(a) 600 k
(b) 240
k
(c) 480 k
(d) 360
k
D1
R2
+12V
D2F B
F C
U i U
O
若要使静态时U CE= 9V，则R B应取
(a)饱和失真
(b)
截止失真
(c)交越失真
(d )频率失真
C 的波形，当初始状态为“ 0”时，输出Q 是“ 0”的瞬间为(a )°
直流电压表V (内阻设为无穷大)的读数均为
90 V ，二极管承受的最高反向电
压为141 V 的电路是下列图中(
D 1
8、同步计数器和异步计数器的不同点是(a (a)前者各触发器的状态变换与计数脉冲同步，后者则不同步 (b)前者由JK 端接受计数信号，后者则由时钟脉冲端接受计数信号 (c)前者计数慢，后者计数快 9、下列逻辑式中，正确的逻辑公式是
(c )
°
共7页第 6页
试题编号：423
2
U 2
D 2
D
(c)
D 2
D 3
(a)
R L
□ R L ©
6、逻辑电路如图所示，分析
(a) t 1
(b)
(c) t 3
D Q
>C
Q
7、整流电路如图所示, (a) AA =0 (b)
AA =1 (c) AA A
(d) AA A
10、在一个由 NPN 晶体管组成的基本共射交流放大电路中，若输出电压波形出现了顶部削平的失真，则这种失真是( 试题编号：423
t 1
t 3 t
3
二、（本大题8分）
整流电路如图所示，二极管为理想元件，已知负载电阻试求：
⑴直流电流表（A 2）的读数；
（2）
交流电压表
（V ）、交流电流表（AJ 的读数（设电流表的内阻为零，电压表的内阻为无穷大
）；
（3）在下表中选出合适型号的二极管。

（本大题12分）
求:
（1）运算放大器Ai ，A ，A3各工作在什么区;
四、（本大题8分）
已知逻辑图和输入 A, B, C 的波形如图所示，试写出输出
F 的逻辑式，并画出其波形。

R L 40 ，负载两端直流电压为 100V ,
U i
U 2
型号
最大整流电流平均值/mA
最高反向峰值电压/V 2CZ12D 3000 300 2CZ12E 3000 400 2CZ11E
1000
500
电路如图所示，已知运算放大器的最大输出电压幅度为
12V ，稳压管稳定电压为 6 V ,正向压降为，要
A
B C B C F
试题编号：423 五、（本大题9分）
逻辑电路图如图所示，试写出各触发器J, K的逻辑式，列出状态表，并画出输出Q0，Q
（设
六、（本大题8分）和Z的波形
C
Q o，Q i初始状态均为“ 0”）。

判断图示电路能否对1kHz的小信号正弦电压进行放大。

如不能，则指出错在哪里并进行改正（画出正
确
电
路）。
