奥迪A6L车身后部座椅拆装指导手册.
A6LMMI拆装流程-2
装配和装置前部烟灰缸装配–对于采取自动变速箱的汽车，将选档杆拨到位置S。
–关闭点火开关。
–装配Climatronic 自动空调控制器 -J255-→空调系统; Rep.-Gr.87。
之阿布丰王创作–拔出烟灰缸上的空隙盖板 -箭头-。
–打开前部烟灰缸。
–取出前部烟灰缸插件。
–拧出螺栓 -1- 和 -2-。
–用螺丝刀 -箭头- 将烟灰缸 -3- 松开，为此将螺丝刀插在开口 -4- 上。
–取出前部烟灰缸外壳。
–如果存在，则断开电线插头连接。
装置装置以倒序进行。
拧紧力矩部件Nm中控台框架上的前部烟灰缸外壳3装配和装置前部烟灰缸挡板装配–装配前部烟灰缸→相关章节–用一把小螺丝刀脱开销轴 -1-。
–将左侧的正面导向件 -2- 沿 -箭头方向- 按压并取下。
–用一把小螺丝刀脱开销轴 -1-。
–将右侧的正面导向件 -2- 沿 -箭头方向- 按压并取下。
–将烟灰缸盖连同挡板一起拆下。
–用一把小螺丝刀脱开定位凸缘 -1-，并将烟灰缸盖从挡板上压出 -箭头-。
装置装置以倒序进行，同时要注意下列事项：–首先将螺旋弹簧 -1- 挂到烟灰缸盖-2- 上。
–将螺旋弹簧装入前部烟灰缸的外壳-3- 中 -箭头-。
–装置正面导向件。
–装置前部烟灰缸→相关章节。
装配和装置前部杯架装配–装配中控台前部→相关章节。
–旋出螺栓 -箭头-。
–拆下前部杯架。
–打开前部杯架。
–用一把小螺丝刀脱开杯架插件 -箭头-，并取出杯架插件。
装置装置以倒序进行，同时要注意下列事项：–压下杯架插件，直到锁止件卡入为止。
–装置前部中控台→相关章节。
拧紧力矩部件Nm前部中控台上的前部杯架2装配和装置前部杯架挡板装配–装配中控台前部→相关章节。
–旋出螺栓 -箭头-。
–拆下前部杯架。
–打开前部杯架。
–用一把小螺丝刀松开杯架插件 - 箭头-，并取出杯架插件。
–用一把螺丝刀撬出右侧绞链销 -箭头-。
–用一把螺丝刀撬出左侧绞链销 -箭头-，并取下张紧弹簧-1-。
–取下钩环 -1-，并连同挡板一起拆下杯架盖 -箭头-。
A6LMMI拆装流程-2

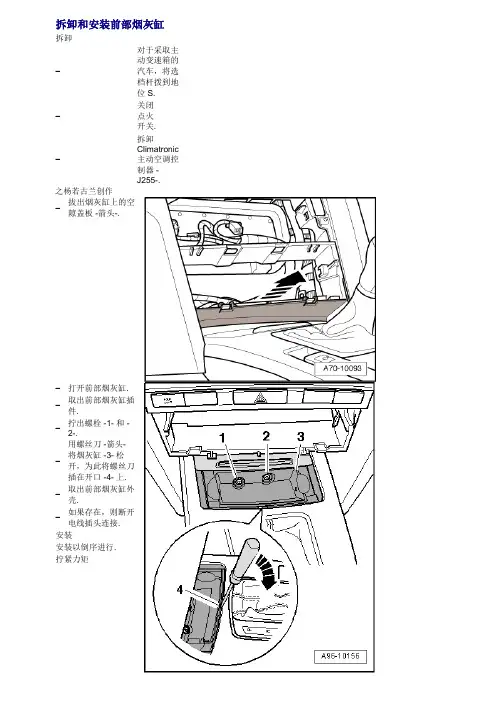

拆卸和安装前部烟灰缸拆卸–对于采取主动变速箱的汽车，将选档杆拨到地位S.–关闭点火开关.–拆卸Climatronic 主动空调控制器 -J255-.之杨若古兰创作–拔出烟灰缸上的空隙盖板 -箭头-.–打开前部烟灰缸.–取出前部烟灰缸插件.–拧出螺栓 -1- 和 -2-.–用螺丝刀 -箭头- 将烟灰缸 -3- 松开，为此将螺丝刀插在开口 -4- 上.–取出前部烟灰缸外壳.–如果存在，则断开电线插头连接.安装安装以倒序进行. 拧紧力矩部件Nm中控台框架上的前部烟灰缸外壳3拆卸和安装前部烟灰缸挡板拆卸–拆卸前部烟灰缸→相干章节–用一把小螺丝刀脱开销轴 -1-.–将左边的正面导向件 -2- 沿 -箭头方向- 按压并取下.–用一把小螺丝刀脱开销轴 -1-.–将右边的正面导向件 -2- 沿 -箭头方向- 按压并取下.–将烟灰缸盖连同挡板一路拆下.–用一把小螺丝刀脱开定位凸缘 -1-，并将烟灰缸盖从挡板上压出 -箭头-.安装安装以倒序进行，同时要留意以下事项：–首先将螺旋弹簧 -1- 挂到烟灰缸盖 -2- 上.–将螺旋弹簧装入前部烟灰缸的外壳 -3- 中-箭头-.–安装正面导向件.–安装前部烟灰缸→相干章节.拆卸和安装前部杯架拆卸–拆卸中控台前部→相干章节.–旋出螺栓 -箭头-.–拆下前部杯架.安装安装以倒序进行，同时要留意以下事项：–压下杯架插件，直到锁止件卡入为止.–安装前部中控台→相干章节.拧紧力矩部件Nm前部中控台上的前部杯架2拆卸和安装前部杯架挡板拆卸–拆卸中控台前部→相干章节.–旋出螺栓 -箭头-.–拆下前部杯架.–用一把螺丝刀撬出右边绞链销 -箭头-.–用一把螺丝刀撬出左边绞链销 -箭头-，并取下张紧弹簧-1-.–取下钩环 -1-，并连同挡板一路拆下杯架盖 -箭头-.–用一把窄螺丝刀当心肠在前面将杯架盖从挡板中撬出 -箭头 -.–将杯架盖从挡板中压出 -箭头 -.安装安装以倒序进行，同时要留意以下事项：–首先将张紧弹簧 -1- 连同杯架盖上的绞链销 -2- 一路挂入.–装上绞链销，并沿 -箭头方向- 扭转（约90°）.绞链销上的标识表记标帜 -3- 必须指向上方–在该地位上安装绞链销.–安装前部中控台→相干章节.拧紧力矩部件Nm前部中控台上的前部杯架2拆卸和安装多媒体安装操纵单元 -E380- 的装潢框拆卸–将换档杆或选档杆的囊 -1- 在两侧脱开并向上拔出 -箭头-.–向上拔出换档杆或选档杆的囊.主动变速箱汽车：–松开止动弹簧 -2- 的锁定，并拆下选档标尺 -1--箭头-.–脱开电插头. 所有的都适用：–用一把窄螺丝刀当心脱开多媒体安装操纵单元 -E380--5- 装潢框上的固定夹 -1 - 3- 和 -6-.–将装潢框从中控台和多媒体安装操纵单元 -E380--编号4- 中向上拆下.安装安装以倒序进行，同时要留意以下事项：–压下装潢框，直到锁止件卡入为止.中控台框架 - 部件一览1 -3 Nm 2 -角形托架3 -中控台的左边饰板❑ 拆卸和安装4 -3 Nm 5 - 中控台框架❑ 拆卸和安装6 -盖罩 7 -3 Nm 8 -3 Nm9 -中控台的右边饰板❑ 拆卸和安装10 -4 Nm11 -前部两头扶手支座❑ 拆卸和安装12 -25 Nm 13 -空气导管 ❑在中控台内 ❑ 拆卸和安装拆卸和安装中控台框架拆卸–拆卸中控台后部→相干章节.–拆卸中控台前部→相干章节.–旋出螺栓 -1- 和 -2- 和螺母 -3-.–将中控台框架正面的地毯钩出 -箭头-.–将中控台框架抬起，与螺纹销脱开，并向后拔出.安装安装以倒序进行，同时要留意以下事项：–安装前部中控台→相干章节.–安装后部中控台→相干章节.部件Nm空气导管上的中控台框架3角形固定件上的中控台框架3仪表板上的中控台框架3车身上的中控台框架（螺母）4拆卸和安装中控台侧饰板须要用到的公用工具、检测仪器和辅助工具拆卸–用螺丝刀撬出螺栓 -1- 的盖罩.–旋出螺栓.–将中控台的侧饰板 -2- 用拆卸楔 -3409-脱开，并向上取出.安装安装以倒序进行.拧紧力矩部件Nm空调器上的侧饰板3拆卸和安装空气导管须要用到的公用工具、检测仪器和辅助工具♦撬杆 -80-200-–拆卸中控台后部→相干章节.–拆卸中控台前部→相干章节.–拆卸中控台框架→相干章节.带有前部两头扶手的车辆：–旋出螺母 -箭头-，并拆下前部两头扶手的支座.所有的都适用：–将线槽 -1- 从空气导管上拔下.–用撬杆 -80-200- 按下导线上以-箭头- 标识表记标帜的地位，将其从固定架中顶出.–抬高后部空气导管 -箭头 1-，并从空调器上拔出 -箭头 2-. 安装安装以倒序进行，同时要留意以下事项：–安装中控台框架 → 相干章节. –安装前部中控台 → 相干章节. –安装后部中控台 → 相干章节. 拧紧力矩部件Nm 车身上的前部两头扶手支座 25前部两头扶手 - 部件一览1 -25 Nm 2 - 中控台后部❑ 拆卸和安装3 -两头扶手底座的前部饰板❑ 拆卸和安装 ❑ 卡住4 -电话天线插头连接❑ 拆卸和安装5 -前部两头扶手支架❑ 拆卸和安装6 -1 Nm 7 -手柄❑ 拆卸和安装8 - 杂物箱❑ 拆卸和安装9 -.5 Nm10 -电话的印刷电路板❑ 拆卸和安装❑ 拆卸和安装12 -盖板❑ 拆卸和安装13 -软垫❑ 拆卸和安装14 -25 Nm15 - 电话/挪动电话插头连接❑ 拆卸和安装16 -两头扶手底座的后部饰板❑ 拆卸和安装 ❑ 卡住17 - 密封件18 -前部两头扶手支座❑ 拆卸和安装拆卸和安装前部两头扶手须要用到的公用工具、检测仪器和辅助工具♦钩子 -3438-拆卸– 将后部中控台出风口的叶片调到水平地位. 提示后部中控台出风口有开孔，用于挂上钩子 -3438-.–用钩子 -3438-沿 -箭头方向- 从后部中控台出风口中拉出.– 如果存在，便应断开后部中控台出风口的电插头.–如果存在，便应断开电插头 -1- 和 -2-.–旋出螺栓-箭头-.–向上拔出前部两头扶手.安装安装以倒序进行，同时要留意以下事项：–按下后部中控台出风口，直到将锁止件卡入安装开口中为止.拧紧力矩部件Nm 支座上的前部两头扶手25拆卸和安装前部两头扶手支架须要用到的公用工具、检测仪器和辅助工具拆卸楔 -3409-拆卸–拆下前部两头扶手→相干章节.–打开前部两头扶手.–从上面开始，当心肠用拆卸楔 -3409-将盖板从软垫上撬下.–将盖板向下从软垫中拔出 -箭头-.–按压定位凸缘 -1- 并同时将软垫向下压 -箭头-，直到凸缘从前部两头扶手支架导轨中脱开为止.–用拆卸楔 -3409-撬动杂物箱的后缘，将其从前部两头扶手支架上脱开 -箭头 1-.–将杂物箱连同手柄一路沿 -箭头方向 2- 从前部两头扶手支架中拆下.带有挪动电话固定架升降安装的车辆：–脱开杂物箱下方的电插头 -箭头-.提示不必理会-图中地位1- 和-图中地位 2-.–取下杂物箱.带有电话固定架的车辆：–在杂物箱下方旋出螺栓-箭头-.–脱开电话天线的插头连接 -1-.–旋下电话印刷电路板 -箭头-.–脱开电插头. –取下杂物箱.所有的都适用：–将两头扶手底座 -2- 向上翻起，直到限位地位-箭头-.–用一把小螺丝刀撬出密封件-1-.–用一把小螺丝刀将两头扶手底座的前饰板 -1- 脱开 -箭头-，并取下.–将两头扶手底座-1- 向下翻，直到限位地位 -箭头-.–打开前部两头扶手.–脱开前部两头扶手支架上两头扶手底座后部饰板-2- 的定位凸缘 -3-.–取下两头扶手底座的下部饰板.安装安装以倒序进行，同时要留意以下事项：–留意软垫与前部两头扶手支架是–安装前部两头扶手→相干章节.拧紧力矩部件Nm固定架上的电话印刷电路板杂物箱上的固定架 1拆卸和安装前部两头扶手的杂物箱须要用到的公用工具、检测仪器和辅助工具拆卸楔 -3409-拆卸–打开前部两头扶手.–用拆卸楔 -3409-撬动杂物箱的后缘，将其从前部两头扶手支架上脱开 -箭头 1-.–将杂物箱连同手柄一路沿 -箭头方向 2- 从前部两头扶手支架中拆下.带有挪动电话固定架升降安装的车辆：–脱开杂物箱下方的电插头 -箭头-.–在杂物箱下方旋出螺栓 -1- 和 -2-.–拆下杂物箱和挪动电话固定架升降安装.带有电话固定架的车辆：–在杂物箱下方旋出螺栓-箭头-.–脱开电话天线的插头连接 -1-.–旋下电话印刷电路板 -箭头-.–脱开电插头.–取下杂物箱.安装安装以倒序进行.拧紧力矩部件Nm固定架上的电话印刷电路板杂物箱上的固定架 1拆卸和安装前部两头扶手的手柄须要用到的公用工具、检测仪器和辅助工具拆卸楔 -3409-–3409-撬动杂物箱的后缘，将其从前部两头扶手支架上脱开 -箭头 1-.–将杂物箱连同手柄一路沿 -箭头方向 2- 从前部两头扶手支架中拆下.–从杂物箱上拆下前部两头扶手的手柄，为此，应按下定位凸缘 -箭头-.安装安装以倒序进行，同时要留意以下事项：–留意，手柄要完整卡入杂物箱.拆卸和安装前部两头扶手的盖板须要用到的公用工具、检测仪器和辅助工具拆卸楔 -3409-–当心肠用拆卸楔 -3409-将盖板从软垫上撬下.–将盖板向下从软垫中拔出 -箭头-.安装安装以倒序进行，同时要留意以下事项：–留意，盖板要完整卡入软垫.拆卸和安装前部两头扶手的软垫须要用到的公用工具、检测仪器和辅助工具拆卸楔 -3409-拆卸–打开前部两头扶手.–从上面开始，当心肠用拆卸楔 -3409-将盖板从软垫上撬下.–将盖板向下从软垫中拔出 -箭头-.–按压定位凸缘 -1- 并同时将软垫向下压 -箭头-，直到凸缘从前部两头扶手支架导轨中脱开为止.安装安装以倒序进行，同时要留意以下事项：–留意软垫与前部两头扶手支架是否完整锁止.–留意，盖板要完整卡入软垫.拆卸和安装前部两头扶手的支座拆卸–拆下前部两头扶手→相干章节.–拆卸中控台后部→相干章节.–拆卸中控台前部→相干章节.–旋出螺栓 -1- 和 -2- 和螺母 -3-.–将中控台框架正面的地毯钩出 -箭头-.–将中控台框架抬起，与螺纹销脱开，并向后拔出.–旋出螺母 -箭头-，并拆下前部两头扶手的支座.安装安装以倒序进行，同时要留意以下事项：–安装中控台框架→相干章节.–安装前部中控台→相干章节.–安装后部中控台→相干章节.–安装前部两头扶手→相干章节.拧紧力矩部件Nm车身上的前部两头扶手支座25。
奥迪A6L车身内前部座椅(标准座椅)拆装指导手册
拆卸和安装车门槛侧的侧面饰板需要用到的专用工具、检测仪器以及辅助工具发动机和变速箱支架 -VAS 6095-座椅维修支架 -VAS 6136-1 - 卡子2 - 车门槛侧的侧面饰板拆卸– 拆下座椅→章。
– 将座椅维修支架 -VAS 6136-安装到发动机和变速箱支架 -VAS 6095-上。
– 将前座椅固定在座椅维修支架 -VAS 6136-上。
– 拆卸靠背调整轮→章。
– 拆下座椅高度调节手柄→章。
– 从侧面饰板上松开脚部空间盖板的夹板→图– 将一把螺丝刀置于塑料铆钉的头部 -5-（2 个）。
– 通过转动螺丝刀撬出塑料铆钉 -5-（2 个）。
– 拧下螺栓 -4-。
– 将前部侧面饰板从卡止件 -1- 上脱开。
– 将侧面饰板向前拉，从而脱开吊环 -3-。
– 将侧面饰板向上脱开。
– 拔下插头 -6-。
安装安装以倒序进行。
这时要注意下列事项：– 将脚部空间盖板的夹板推入侧面饰板固定架 -2- 中→图3 - 吊环4 - 螺栓5 - 塑料铆钉（2 个）6 - 插头7 - 连接四向腰部支撑开关的导线松开脚部空间盖板的夹板– 将脚部空间盖板 -2- 的夹板 -1- 从侧面饰板 -3- 固定架 -4-（2 个）上脱开。
拆卸和安装抽屉需要用到的专用工具、检测仪器以及辅助工具发动机和变速箱支架 -VAS 6095-座椅维修支架 -VAS 6136-1 - 抽屉拆卸– 拆下座椅→章。
– 将座椅维修支架 -VAS 6136-安装到发动机和变速箱支架 -VAS 6095-上。
– 将前座椅固定在座椅维修支架 -VAS 6136-上。
– 拉动手柄 -2-，拉出抽屉 -1-。
– 将一把螺丝刀的刀杆插入开口 -5- 并拧出下面的螺栓。
– 拧下螺栓 -4-（2 个）。
– 拧下螺栓 -3-。
– 取下抽屉 -1-。
安装– 安装以倒序进行。
2 - 手柄3 - 螺栓4 - 螺栓（2 个）5 - 开口拆卸和安装后座区脚部空间照明 拆卸– 将后座区脚部空间照明 -1-从后面压出。
A6LMMI拆装流程-2

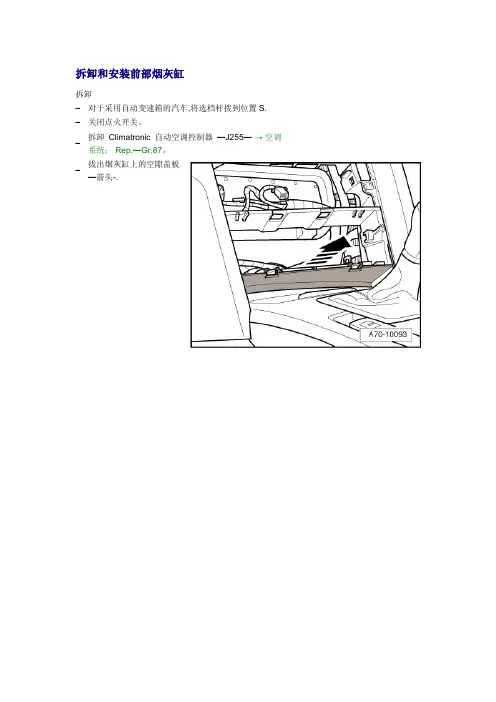

拆卸和安装前部烟灰缸拆卸–对于采用自动变速箱的汽车,将选档杆拨到位置S. –关闭点火开关。
–拆卸Climatronic 自动空调控制器—J255—→空调系统； Rep.—Gr.87。
–拔出烟灰缸上的空隙盖板—箭头-.–打开前部烟灰缸。
–取出前部烟灰缸插件。
–拧出螺栓—1- 和—2-。
–用螺丝刀—箭头—将烟灰缸-3—松开，为此将螺丝刀插在开口—4- 上。
–取出前部烟灰缸外壳.–如果存在，则断开电线插头连接.安装安装以倒序进行。
拧紧力矩部件Nm 中控台框架上的前部烟灰缸外壳 3拆卸和安装前部烟灰缸挡板拆卸–拆卸前部烟灰缸→相关章节–用一把小螺丝刀脱开销轴—1—。
–将左侧的侧面导向件-2- 沿-箭头方向- 按压并取下。
–用一把小螺丝刀脱开销轴—1-。
–将右侧的侧面导向件—2- 沿—箭头方向—按压并取下。
–将烟灰缸盖连同挡板一起拆下。
–用一把小螺丝刀脱开定位凸缘—1—，并将烟灰缸盖从挡板上压出—箭头—.安装安装以倒序进行，同时要注意下列事项：–首先将螺旋弹簧-1- 挂到烟灰缸盖—2—上.–将螺旋弹簧装入前部烟灰缸的外壳—3—中—箭头—.–安装侧面导向件.–安装前部烟灰缸→相关章节。
拆卸和安装前部杯架–拆卸中控台前部→相关章节。
–旋出螺栓-箭头—。
–拆下前部杯架。
–打开前部杯架。
–用一把小螺丝刀脱开杯架插件—箭头—，并取出杯架插件。
安装安装以倒序进行,同时要注意下列事项：–压下杯架插件，直到锁止件卡入为止.–安装前部中控台→相关章节.拧紧力矩部件Nm 前部中控台上的前部杯架 2拆卸和安装前部杯架挡板–拆卸中控台前部→相关章节.–旋出螺栓-箭头—。
–拆下前部杯架.–打开前部杯架.–用一把小螺丝刀松开杯架插件—箭头-，并取出杯架插件.–用一把螺丝刀撬出右侧绞链销-箭头-。
–用一把螺丝刀撬出左侧绞链销—箭头-，并取下张紧弹簧—1-。
–取下钩环-1-，并连同挡板一起拆下杯架盖—箭头—.–用一把窄螺丝刀小心地在前面将杯架盖从挡板中撬出—箭头—.–将杯架盖从挡板中压出-箭头—。
奥迪A6L车身后车门拆装指导手册

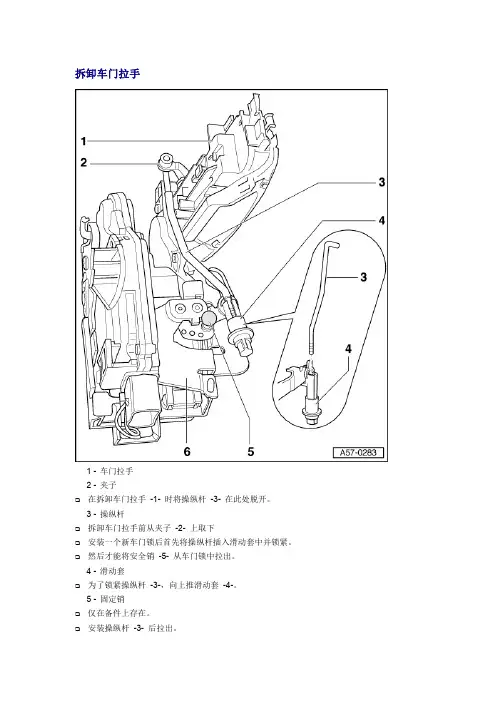

拆卸车门拉手1 - 车门拉手2 - 夹子在拆卸车门拉手 -1- 时将操纵杆 -3- 在此处脱开。
3 - 操纵杆拆卸车门拉手前从夹子 -2- 上取下安装一个新车门锁后首先将操纵杆插入滑动套中并锁紧。
然后才能将安全销 -5- 从车门锁中拉出。
4 - 滑动套为了锁紧操纵杆 -3-，向上推滑动套 -4-。
5 - 固定销仅在备件上存在。
安装操纵杆 -3- 后拉出。
6 - 车门锁拆卸→章松脱车门拉手托架– 车门饰板以及窗框和车窗升降器已拆下。
– 通过车门板插入一把螺丝刀并将滑动调节器 -2- 沿箭头方向从车门拉手 -1- 上松脱。
拆卸饰板– 拆卸时将车门拉手 -1- 向上拉，将锁止件 -3- 用一把小螺丝刀沿纵向推出。
– 将饰板 -2- 上部从侧面脱开并向下从车门拉手上取下。
– 安装以倒序进行。
拆卸车门锁1 - 后车门2 - 套管3 - 垫板4 - 车门锁车门饰板已拆下。
窗框和车窗升降器已拆下。
脱开车门锁上的电气插头连接。
如果该车门锁要重新安装，将操纵杆从车门拉手上取下。
如果更新车门锁，将操纵杆从车门锁上取下→图。
旋出多齿螺栓 -6-，然后取出车门锁。
5 - 车门内部操纵拉线安装→图6 - 圆头内梅花螺栓 M 8 20 Nm将拉线嵌入车门锁– 安装如图形剖面所示，首先将拉线 -2- 垂直装入释放杆 -3- 中，然后转动 90° 并嵌入车门锁 -1- 中固定。
将操纵杆嵌入车门锁– 安装新车门锁时将操纵杆-1- 嵌入滑动套中。
– 为了锁紧操纵杆，向上推滑动套的滑动调节器 -2-。
– 从车门锁中拔出安全销-3-。
拉手挡板定位凸缘– 拆卸挡板 -1- 时必须用螺丝刀将卡止件-箭头- 从车门拉手 -2- 上松开。
拆卸和安装车窗升降器马达拆卸– 车门饰板已拆下。
→ 维修分组号70说明可以在马达或侧窗玻璃的任何位置进行车窗升降器马达的拆卸和安装。
拆卸马达前脱开电气插头连接。
– 拧出星形螺栓 -2--T 30- 并取下马达。
Audi A6L 2.4操作手册

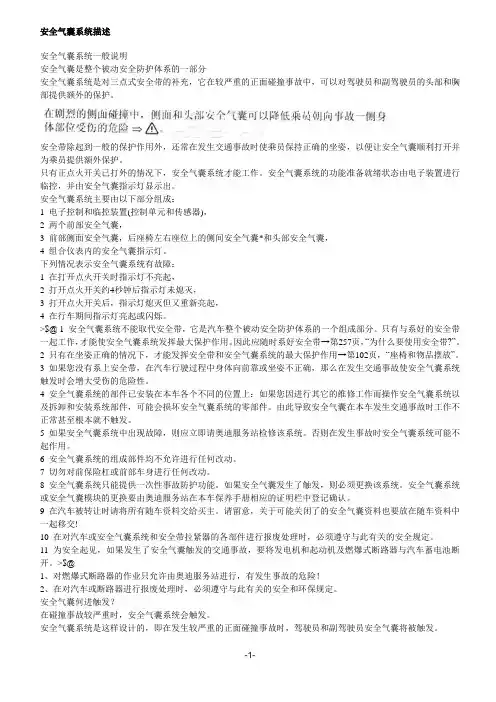

安全气囊系统描述安全气囊系统一般说明安全气囊是整个被动安全防护体系的一部分安全气囊系统是对三点式安全带的补充，它在较严重的正面碰撞事故中，可以对驾驶员和副驾驶员的头部和胸部提供额外的保护。
安全带除起到一般的保护作用外，还常在发生交通事故时使乘员保持正确的坐姿，以便让安全气囊顺利打开并为乘员提供额外保护。
只有正点火开关已打外的情况下，安全气囊系统才能工作。
安全气囊系统的功能准备就绪状态由电子装置进行临控，并由安全气囊指示灯显示出。
安全气囊系统主要由以下部分组成：1 电子控制和临控装置(控制单元和传感器)，2 两个前部安全气囊，3 前部侧面安全气囊，后座椅左右座位上的侧间安全气囊*和头部安全气囊，4 组合仪表内的安全气囊指示灯。
下列情况表示安全气囊系统有故障：1 在打开点火开关时指示灯不亮起，2 打开点火开关约4秒钟后指示灯未熄灭，3 打开点火开关后，指示灯熄灭但又重新亮起，4 在行车期间指示灯亮起或闪烁。
>$@ 1 安全气囊系统不能取代安全带，它是汽车整个被动安全防护体系的一个组成部分。
只有与系好的安全带一起工作，才能使安全气囊系统发挥最大保护作用。
因此应随时系好安全带→第257页，“为什么要使用安全带?”。
2 只有在坐姿正确的情况下，才能发挥安全带和安全气囊系统的最大保护作用→第102页，“座椅和物品摆放”。
3 如果您没有系上安全带，在汽车行驶过程中身体向前靠或坐姿不正确，那么在发生交通事故使安全气囊系统触发时会增大受伤的危险性。
4 安全气囊系统的部件已安装在本车各个不同的位置上：如果您因进行其它的维修工作而操作安全气囊系统以及拆卸和安装系统部件，可能会损坏安全气囊系统的零部件。
由此导致安全气囊在本车发生交通事故时工作不正常甚至根本就不触发。
5 如果安全气囊系统中出现故障，则应立即请奥迪服务站检修该系统。
否则在发生事故时安全气囊系统可能不起作用。
6 安全气囊系统的组成部件均不允许进行任何改动。
A6LMMI拆装流程-2
装配和装置前部烟灰缸时间：二O二一年七月二十九日装配–对于采取自动变速箱的汽车，将选档杆拨到位置S。
–关闭点火开关。
–装配Climatronic 自动空调控制器 -J255-→空调系统; Rep.-Gr.87。
之阿布丰王创作–拔出烟灰缸上的空隙盖板 -箭头-。
–打开前部烟灰缸。
–取出前部烟灰缸插件。
–拧出螺栓 -1- 和 -2-。
–用螺丝刀 -箭头- 将烟灰缸 -3- 松开，为此将螺丝刀插在开口 -4- 上。
–取出前部烟灰缸外壳。
–如果存在，则断开电线插头连接。
装置装置以倒序进行。
拧紧力矩部件Nm中控台框架上的前部烟灰缸外壳3装配和装置前部烟灰缸挡板装配–装配前部烟灰缸→相关章节–用一把小螺丝刀脱开销轴 -1-。
–将左侧的正面导向件-2- 沿 -箭头方向- 按压并取下。
–用一把小螺丝刀脱开销轴 -1-。
–将右侧的正面导向件 -2- 沿 -箭头方向- 按压并取下。
–将烟灰缸盖连同挡板一起拆下。
–用一把小螺丝刀脱开定位凸缘 -1-，并将烟灰缸盖从挡板上压出 -箭头-。
装置装置以倒序进行，同时要注意下列事项：–首先将螺旋弹簧 -1- 挂到烟灰缸盖-2- 上。
–将螺旋弹簧装入前部烟灰缸的外壳-3- 中 -箭头-。
–装置正面导向件。
–装置前部烟灰缸→相关章节。
装配和装置前部杯架装配–装配中控台前部→相关章节。
–旋出螺栓 -箭头-。
–拆下前部杯架。
–打开前部杯架。
–用一把小螺丝刀脱开杯架插件 -箭头-，并取出杯架插件。
装置装置以倒序进行，同时要注意下列事项：–压下杯架插件，直到锁止件卡入为止。
–装置前部中控台→相关章节。
拧紧力矩部件Nm前部中控2台上的前部杯架装配和装置前部杯架挡板装配–装配中控台前部→相关章节。
–旋出螺栓 -箭头-。
–拆下前部杯架。
–打开前部杯架。
–用一把小螺丝刀松开杯架插件 - 箭头-，并取出杯架插件。
–用一把螺丝刀撬出右侧绞链销 -箭头-。
–用一把螺丝刀撬出左侧绞链销 -箭头-，并取下张紧弹簧 -1-。
奥迪A6L车身A、B、C柱等拆装指导手册
车尾饰板 - 部件一览1 - 2.5 Nm2 - 2.5 Nm3 - 车尾饰板拆卸和安装→章4 - 弹簧夹4 件损坏时更换带固定式后座椅靠背的车辆的后围饰板 – 部件一览1 - 固定夹损坏时更换2 - 固定夹对于不带滑雪板袋的车辆损坏时更换3 - 固定夹损坏时更换4 - 后围饰板拆卸和安装→章5 - 螺杆在隔墙上6 - 隔壁在行李箱和乘员区之间行李箱侧面饰板 - 部件一览。
1 - 弹簧夹损坏时更换2 - 行李箱盖密封橡胶件3 - 行李箱侧饰板拆卸和安装→章4 - 弹簧夹损坏时更换5 - 固定钩6 - 支撑夹损坏时更换7 - 4 Nm每个固定环 2 件8 - 固定环拆卸和安装→章9 - 行李箱侧饰板盖板行李箱地毯 - 部件一览1 - 支撑螺母仅针对带可翻下式后座椅靠背的车辆2 - 2 Nm仅针对带可翻下式后座椅靠背的车辆3 - 夹紧螺母4 - 行李箱地毯支架拆卸和安装→章5 - 定位架用于行李箱地毯支架拆卸和安装→章6 - 行李箱地毯7 - 载物辅助装置框架仅针对带可翻下式后座椅靠背的车辆 用于行李箱地毯固定装置拆卸和安装→章行李箱盖饰板 – 部件一览1 - 螺栓 1.8 Nm2 件2 - 凹槽拆卸和安装→章3 - 盲铆钉4 - 凹槽固定架5 - 弹簧夹损坏时更换6 - 行李箱盖饰板拆卸和安装7 - 锁盖8 - 行李箱应急开锁操作拉线卸下→锚9 - 行李箱应急开锁仅适用于美国车辆10 - 行李箱紧急开锁把手盖板11 - 弹簧夹损坏时更换12 - 警告三角标志固定架拆卸和安装 A 柱上饰板需要用到的专用工具、检测仪器以及辅助工具拆卸楔 -3409-注意！注意操作头部安全气囊的安全措施→章。
1 - A 柱上饰板拆卸– 用拆卸楔 -3409-从上部区域将 A 柱上饰板 -1- 撬出。
– 松开 A 柱上饰板 -1- 的中部及下部。
– 将 A 柱上饰板 -1- 向上从横向件 -6- 中拉出。
头部安全气囊夹 -2- 在拆卸 A 柱上饰板 -1- 时保留在车身骨架中。
