《简单机械》作图题
专题16简单机械的作图(原卷版)
专题16 简单机械的作图（原卷版）1、滑轮组的计算技巧:先对滑轮进行行受力分析,再找出动力与阻力之间的关系,最后利用平衡力的知识求解。
2、使用滑轮组提升物体，不计摩擦和蝇重时有: (1)W 有=G 物h 。
(2)W 额=G 动h 。
(3)nF=G 物+G 动。
(4)动物G G G +=η。
考点1 杠杆力臂的作法1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步： ①确定杠杆主体结构，找到支点O ；典例分析＋变式训练考点直击②分清杠杆受到的阻力和动力（容易错画为杠杆对其他物体的力），画好动力作用线和阻力作用线；③从支点向力的作用线引垂线（用虚线表示），画出垂足；支点到垂足的距离就是力臂，用大括号标注出来，并用1l 表示动力臂，2l 表示阻力臂。
力臂的画法简记为：一找点，二画线，三作垂线段，四标符号。
【典例1】如图是一种活塞式抽水机的示意图，其中手柄AOB 是一个杠杆。
请在图中画出手柄被提起过程中作用在A 点的动力1F （用力最小）的力臂1L ，以及作用在B 点的阻力2F 。
【典例2】如图所示，是小明同学用撬棍撬石头的情景，石头重为600N ，画出石头受到重力的示意图(O 点是力的作用点），画出F 的力臂。
【变式训练1】如图是羊角锤拔钉子时的示意图，请画出用羊角锤拔钉子时阻力2F ，用力的最小力的作用点和方向，并画出最小力的力臂l 。
【变式训练2】如图所示，杠杆OB 可绕O 点转动，请作出物体A 所受重力的示意图和使杠杆在图示位置平衡的最小力的力臂L 。
考点2 杠杆最小动力作图最小动力作图此类问题中，一般情况下，“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最大。
最长动力臂的画法：若动力作用点已经给出，那么支点到动力作用点的连线作动力臂就是最长的力臂；若动力作用点没有给出，则选择杠杆上离支点最远的点为动力作用点，二者的连线就是动力臂。
初三物理简单机械试题答案及解析
初三物理简单机械试题答案及解析1.小明同学利用身边的简易器材制作了一个捕鼠器，如图所示长1.0m重1.5N的均匀木板放在水平桌面上，木板左端离桌面沿0.4m，上面挂一诱铒，若一重0.5N的老鼠偷吃食物，沿木板向左端爬去，当老鼠爬过离桌沿______米时，木板会失去平衡，而使它落入桌子下面的水桶中．该捕鼠器是利用原理制成的【答案】0.3；杠杆【解析】均匀木板的支点在水平桌面的最左端，而木板的重心在木板的中间，所以根据杠杆平衡原理得：0.5N×L=1.5N×0.1m；解得L=0.3m；该捕鼠器是利用杠杆原理制成的。
【考点】杠杆的平衡2.纪录片《舌尖上的中国》已经播出了两季，深受广大观众的欢迎，它向人们介绍了祖国各地的美食和风土人情．如图甲是山西的一种制作美食饸饹的画面，其中压制工具的手柄可以看成一个杠杆，图乙为其简化图，请在图乙中画出阻力臂L2、作用在A点的最小动力F1和动力臂L1．【答案】如图所示：【解析】①连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向下，据此可画出最小的动力；②O为支点，点O到F2的垂线段就是F2的力臂，如图所示：【考点】力臂的画法，力的示意图3.（5分）（2014•湖北）小明在做“测量滑轮组的机械效率”的实验中，用同一滑轮组进行了三次实验，数据如表：试验次数物重G/N物体上升的高度h/cm 测力计的示数F/N测力计移动的距离s/cm1 6 3 2.5 92 6 5 2.5 183 6 8 2.5 24（1）表中“测力计移动的距离”栏目中有一个数据的记录是错误的，错误的数据是．（2）3次实验中滑轮组的机械效率是．（3）请帮助小明画出该滑轮组的绕线方式．（4）本实验得到的结论是：．【答案】（1）18cm；（2）80%；（3）如图所示；（4）滑轮组的机械效率与物体提升的高度无关．【解析】（1）由表中1、3组实验数据可知，测力计移动距离是物体上升高度的3倍，由此可知滑轮组承重绳子的有效股数n=3，由表中第2组实验数据可知，物体上升高度为5cm，测力计移动距离应该是15cm，而不是18cm，因此错误的实验数据是：18cm；（2）由表中实验数据可知，第三次实验时，滑轮组的效率：。
简单机械作图专题

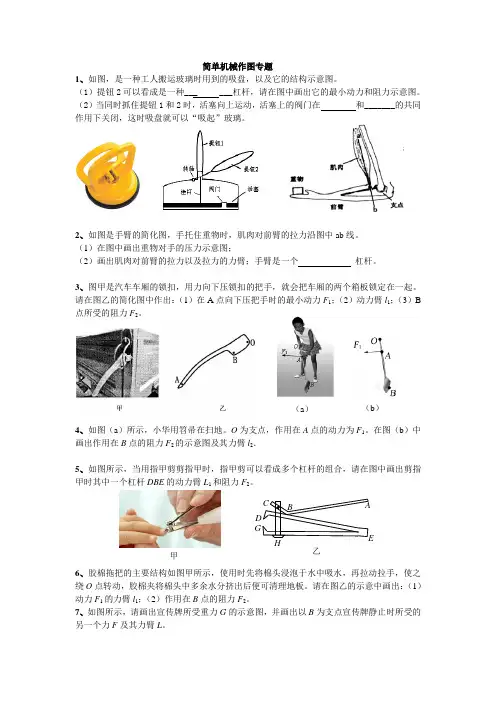

（a）（b）简单机械作图专题1、如图，是一种工人搬运玻璃时用到的吸盘，以及它的结构示意图。
（1）提钮2可以看成是一种___ ___杠杆，请在图中画出它的最小动力和阻力示意图。
（2）当同时抓住提钮1和2时，活塞向上运动，活塞上的阀门在和_______的共同作用下关闭，这时吸盘就可以“吸起”玻璃。
2、如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线。
（1）在图中画出重物对手的压力示意图；（2）画出肌肉对前臂的拉力以及拉力的力臂；手臂是一个杠杆。
3、图甲是汽车车厢的锁扣，用力向下压锁扣的把手，就会把车厢的两个箱板锁定在一起。
请在图乙的简化图中作出：（1）在A点向下压把手时的最小动力F1；（2）动力臂l1；（3）B 点所受的阻力F2。
4、如图（a）所示，小华用笤帚在扫地。
O为支点，作用在A点的动力为F1。
在图（b）中画出作用在B点的阻力F2的示意图及其力臂l2．5、如图所示，当用指甲剪剪指甲时，指甲剪可以看成多个杠杆的组合，请在图中画出剪指甲时其中一个杠杆DBE的动力臂L1和阻力F2。
6、胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板。
请在图乙的示意中画出：（1）动力F1的力臂l1；（2）作用在B点的阻力F2。
7、如图所示，请画出宣传牌所受重力G的示意图，并画出以B为支点宣传牌静止时所受的另一个力F及其力臂L。
甲乙M8、如图所示，杠杆的N 端挂一重物，在M 点施加一个最小的动力使杠杆平衡。
试画出这个最小的动力F 1、动力臂L 1和杠杆受到的阻力F 2。
9、要把手推车前轮推上一个小台阶，请画出施加在把手E 处的最小力F 和其力臂L 。
10、如图是一种常见的一侧带有书柜的办公桌。
现在要用一个最小的力将其一端抬离地面，请画出这个最小的力F 的示意图并作出其力臂，并标明支点O 。
11、如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出滑轮组的绕法。
专备战2020全国中考物理真题分类全解析 题2.8 简单机械作图题(原卷版)

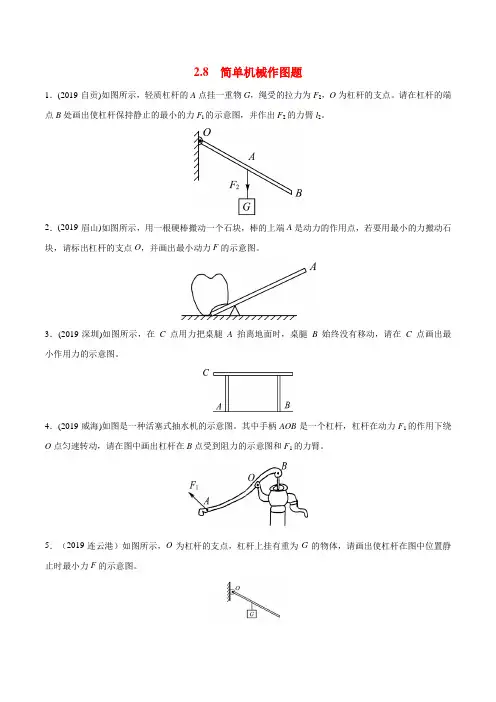

2.8 简单机械作图题1．(2019·自贡)如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
2．(2019·眉山)如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
3．(2019·深圳)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。
4．(2019·威海)如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
5．（2019·连云港）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。
6．(2019·岳阳)请画出图中杠杆动力F的力臂L。
7．（2019·武威）（1）如图甲所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。
8.（2019·天水）请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。
9. (2019·常州)杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于A点的最小动力F(保留作图痕迹)10．(2019·盘锦)利用滑轮组提升重物，请用笔画线代替绳子，在图中画出最省力的绳子绕法及重物所受重力的示意图。
11．(2019·昆明)请画出图中力F的力臂，并以“L”表示。
12．(2019·赤峰)工人沿台阶向上滚动圆柱形塑料桶如所示。
他在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。
13．(2019·营口)图甲是生活中常用的一款指甲刀，其中AOB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A 点的力视为阻力。
简单机械作图题
简单机械作图题：(总14页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2简单机械作图题：1．在图15中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．2．如图13所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)3．如图所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2.4.如图所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
4．利用图中的滑轮组，用200N 向下的拉力将重为800N 的物体匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。
5.作出图6的闸刀使用中的两个力臂，并标明L 1和L 2。
图13 O A图636．画出图10中动力F 1的力臂。
7.图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。
8．在图9中作出F 的力臂。
9．在图12中画出小锤所受阻力F 2以及动力F 1的力臂．10．如图4是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂． 11．在图9中，一个站在地面上．．．．．的工人利用滑轮组将重物G 提起来，请画出滑轮组的绕线.12．如图15所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水下平衡，则力F=_____N ；画出铁球重力G 的图示和力F 的力臂L 。
13．如图12所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。
八年级下册物理《简单机械》4类作图题专练
类型一：杠杆和力臂的作图1.）请画出图中力F的力臂，并以“l”表示。
答案：2、画出图中动理F₁的力臂l₁。
答案：3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。
答案：4、如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F₁、阻力F₂和动力臂l₁。
答案：类型二：杠杆最小力作图1、旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
答案：2、如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。
请你在图中作出杠杆的支点O和最小动力F的示意图。
答案：3.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
答案：4、如图甲是教室里的学生座椅，乙图是它的侧面简图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出：①F的力臂；②F的示意图。
答案：类型三：滑轮及滑轮组作图1、如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力)，同时标出支点O并画出拉力F对应的力臂l答案：2、如图所示，用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
答案：3、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
答案：类型四、重力示意图1、画出图中旋转物体M所受重力的示意图。
答案：2、如图所示，用细线将小球悬挂在竖直墙壁上,请画出小球所受细线拉力及小球对墙壁压力的示意图。
答案：3、如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
答案：4、小夏用天平测量物体A的质量(如图26所示)，请在图中画出物体A对天平托盘的压力F,要求包含力的三要素。
《简单机械》作图及练习
O F 2 F 1 O F 2 F 1FOF 2 F 2 F 1 Ol 1 F 2第十二章《简单机械》 姓名1. 作出下列图中杠杆的动力臂l 1和阻力臂l 2。
2.（1）如图所示，人的手臂相当于一个杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 2的力臂l 2。
（2）如图所示是一种门锁把手的示意图，O 点是把手的转轴，请画出力F 的力臂l 。
（3）如图所示，杠杆处于平衡状态。
画出力F 对支点O 的力臂l 。
3.（1）如图所示是一种拉杆式旅行箱的示意图，画出力F 的力臂l 。
（2）如图所示，画出重物对起重臂B 点拉力F 的示意图和该力的力臂l 。
4.（1）如图所示，用螺丝刀撬图钉。
画出动力F 1的力臂l 1和阻力F 2的示意图。
（2）如图所示，用杠杆装置提起重物。
请画出拉力F 对转轴O 的力臂l ；并画出重物重力的示意图。
（3）如图所示，杠杆OBA 处于平衡状态。
在图中分别画出F 1的力臂l 1和F 2的力臂l 2。
5.（1）如图所示，一个绕O 点转动的轻质杠杆处于静止状态，已知阻力F 2及动力臂l 1。
在图中补全阻力臂l 2以及动力F 1。
（2）轻质杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂。
在图中画出力F 1的力臂l 1和力F 2。
（3）如图所示，杠杆在力F 1、F 2作用下处于平衡状态，l 1为F 1的力臂。
请在图中作出F 2的力臂l 2及力F 1。
AO F 1l 2B A CD 6.（1）如图所示，在轻质杠杆B 处挂一个小球，AO = OB = BC 。
为使杠杆水平平衡，请画出施加在杠杆上的最小动力F 1及其力臂l 1。
（2）如图所示，轻质杠杆AOB 处于静止状态，作出作用在A 点的最小力F 的方向。
（3）如图所示，在杠杆的A 点施加一个最小的动力F 1，可使杠杆平衡。
请准确地画出这个动力F 1的方向及动力臂l 1。
7.（1）在图中，画出使轻质杠杆保持平衡的最小的力F 的示意图。
人教版八年级物理下册《第十二章简单机械》单元测试卷(附有答案)
人教版八年级物理下册《第十二章简单机械》单元测试卷(附有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，小刚用图中装置提升重为500N的物体，不计摩擦、绳重和滑轮自重，下列说法正确的是（）A．两个滑轮均为定滑轮B．人将绳子拉过2m，物体上升1mC．由于小明没有竖直向下拉绳子，所以人对绳子的拉力大于250ND．使用该装置既能省力，也能省距离2．小林测滑轮组的机械效率，第一次用滑轮组提升重10N的物体时，机械效率是η1，第二次用完全相同的滑轮组提升重20N的物体时，机械效率是η2；第三次用完全相同的滑轮组提升重10N的物体，物体在上升过程中受到恒定的阻力是10N，此时机械效率是η3，（不计绳和轮之间的摩擦）则（）A．η2>η1>η3B．η1<η2=η3C．η1=η2=η3D．以上说法都不对3．在探究杠杆平衡条件的实验中，多次改变力和力臂的大小主要是为了（）A．减小摩擦B．获取多组实验数据归纳出物理规律C．使每组数据更准确D．多次测量取平均值减小误差4．如图，用滑轮组提升重物时，重300N的重物在10s内匀速上升了1m。
已知拉绳子的力F为200N，不计绳重和摩擦，则提升重物的过程中（）A．滑轮组所做的有用功为200J B．动滑轮的重力为80NC．拉力F的功率是30W D．滑轮组的机械效率是75%5．下列用具在正常使用的过程中，属于省力杠杆的是（）A．镊子B．瓶盖起子C．筷子D．船桨6．如图所示，用两个滑轮组将同一物体同时提升到相同高度，若动滑轮的重力相同，不计绳重和摩擦，下列说法正确的是（）A．甲、乙滑轮组中绳子的自由端的拉力相等B．甲滑轮组拉力做功的功率小于乙滑轮组C．甲、乙滑轮组所做的额外功相等D．甲滑轮组的机械效率小于乙滑轮组的机械效率7．学校都装有升旗杆，在旗杆的上端装有一种简单机械，它是（）A．杠杆B．定滑轮C．动滑轮D．轮轴8．如图所示是一种指甲刀的结构示意图，下列说法正确的是（）A．DBO是省力杠杆B．DEO是省力杠杆C．ABC是一个省力杠杆D．它们全是省力杠杆9．如图所示装置，在水平拉力F的作用下，重为100N的物体A沿水平地面做匀速直线运动，已知弹簧秤读数为10牛，物体A的运动速度为1米/秒（若不计滑轮与绳子质量、绳子与滑轮间的摩擦、滑轮与轴间摩擦），那么在此过程中（）A．绳子自由端的速度为0.5米/秒B．物体A与地面间的摩擦力为10牛C．1秒内滑轮对物体A做功为10焦D．地面对物体的支持力为100N10．如图所示的杠杆在水平位置平衡，下列操作中正确且能使杠杆再次平衡的是（）A．保持钩码位置不变，左右两边分别加挂一个钩码B．保持钩码位置不变，左边减少一个钩码，把平衡螺母向右调C．左边加一个钩码位置不变，右边钩码个数不变且向右移动一格D．只把B位置钩码换成弹簧测力计斜向下拉，水平平衡时其示数等于两个钩码重力二、填空题11．某人用平行于斜面的拉力，把一个重为1000N的物体，沿着长5m、高1m的斜面由底端匀速拉到顶端，拉力的大小为250N，则拉力所做的有用功为J，此斜面的机械效率为，物体所受斜面的摩擦力为N．12．如图所示的滑轮组，不计拉线质量及滑轮转动摩擦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《简单机械》作图题
班姓名
（一）杠杆的示意图
1、如下图所示，O是杠杆的支点，画出动
力F及阻力的阻力臂L1 和L2
2、如下图所示，用杠杆提升重物时，请分
别画出重物A的重力示意图和F的力臂
3、如下图，L是动力F1的力臂，AB是一
个轻质杠杆，B端另一个重物，杠杆处于
平衡状态，请作出动力F1的示意图
4、在下图中画出斜面上“不倒翁”受重力
的示意图，并画出重力相对于O点的力臂
L1（黑点表示“不倒翁”的重心）
（二）滑轮组的绕线
5、用线代表绳子，将两个滑轮连成省力的
滑轮组，要求人用力拉绳使重物升起
6、汽车陷入泥潭里，附近有一棵大树，车
上有滑轮两只，绳子一条，请您想一想实
用上述器材，怎样才能用最小的力把汽车
拉出来
【能力提高】
7、如下图所示的杠杆，现要把重物提升，请作出最小力的动力F的示意图
8、如下图，粗细均匀的棒一端搁在地上，另一端与支点连接，请画出：（1）地面对棒的支持力和棒受的重力示意图（2）画出重力的力臂9、利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处（不计绳、滑轮的重及摩擦不计）请画出滑轮组上绳的绕法。
10、如下图，利用滑轮组把物体移动了1.2m，而绳子自由端伸长了3.6m，请画出滑轮组的绕线。
