电气工程施工方案
电气工程施工方案(范例)
电气工程施工方案(范例)一、项目背景电气工程施工是建筑工程中至关重要的一个环节，它涉及到各类电气设备的安装、布线、调试等工作。
一个完善的电气工程施工方案可以有效地保障工程质量，提高工程效率，为建筑工程的顺利进行提供有力的支持。
二、工程概况本电气工程施工方案适用于一个商业办公建筑的电气设备安装工程，包括主干配电系统、照明系统、安全配电系统等内容。
总面积约1000平方米，共有五层楼。
工程预计耗时一个月。
三、施工准备在施工正式开始之前，需要完成以下准备工作： 1. 明确施工范围和内容，落实施工计划；2. 确定施工人员组织架构，分工合作；3. 准备施工所需的工具和材料；4. 制定施工安全、质量管理方案，确保施工过程安全顺利进行。
四、施工流程1.施工前期准备：清理施工现场，搭建施工临时设施；2.安装主干配电系统：安装配电箱、接线盒等设备，进行电缆敷设；3.安装照明系统：安装各类照明灯具，进行电路连接；4.安装安全配电系统：安装应急照明设备、消防报警设备等；5.调试测试：分步对各个电气系统进行调试和检测，确保正常运行；6.完工验收：整理施工现场，进行最终验收，确保各项工作符合相关标准要求。
五、质量控制1.招聘高质量技术人员，确保施工质量；2.严格按照设计要求进行安装施工，杜绝偷工减料行为；3.施工过程中进行多次质量检查，修正问题及时；4.完工后进行全面验收，确保工程符合相关标准。
六、安全控制1.提倡安全文化，加强安全教育培训；2.按照相关法规和标准要求执行安全控制措施；3.施工现场设置明显标识，加强施工现场管理；4.配备必要的防护设备，保障施工人员的安全。
以上是电气工程施工方案的基本内容，通过严格的施工流程和质量、安全控制措施，可以保障工程顺利进行，为建筑物的正常运行提供坚实的电气支持。
电气等工程施工方案
电气等工程施工方案一、工程概况本工程为某某大型工业园区的电气等工程，规模较大，主要包括供电系统、配电系统、照明系统、动力系统等多个方面的施工内容。
工程施工内容包括线路铺设、设备安装、系统调试等。
本工程涉及到的主要施工单位为电力公司、电气施工公司、设备供应商等。
二、施工环境1.气候条件：本工程所在地气候条件为温带季风气候，夏季炎热潮湿、冬季寒冷干燥，需注意施工期间的保暖降温等措施。
2.地形地貌：本工程所在地地形较为平坦，便于设备运输和施工作业。
3.环境保护：施工过程中需注意环保要求，减少噪音、粉尘等对周边环境的影响。
三、施工组织1.施工单位：本工程的主要施工单位为电力公司、电气施工公司和相关设备供应商。
需建立施工组织，明确各单位的责任分工，协调施工进度，并制定施工计划。
2.项目经理：由电气施工公司派遣专业的项目经理，全面负责本工程的施工管理，包括协调各施工单位、监督施工进度、确保工程质量等。
3.施工人员：各施工单位需派遣具备相关资质和经验的施工人员，进行具体的施工作业。
需要注意的是，施工人员的安全教育和培训，提高他们的安全意识和技术能力。
四、施工技术1.供电系统施工：供电系统是整个工程中最为重要的部分，需要确保供电系统的可靠性和安全性。
供电系统的施工包括变电站建设、高压线路铺设以及低压线路布线等。
在施工过程中，需严格遵守相关的安全规范和操作规程，确保施工安全。
2.配电系统施工：配电系统是将变电站输电的电能分配到各个用电设备的系统，包括配电箱的安装、电缆的铺设、开关柜的调试等工作。
在施工过程中，需要注意配电线路的绝缘和接地，确保系统的安全可靠。
3.照明系统施工：照明系统的施工主要包括灯具的安装、电线的敷设、照明开关的安装等。
在施工过程中，需要注意灯具的选用和安装位置，确保照明系统的亮度和均匀性。
4.动力系统施工：动力系统主要指大型设备的动力供应系统，包括电机的安装、控制柜的布线、电动机的调试等。
在施工过程中，需严格根据设备的要求进行安装和调试，确保设备的正常运行。
电气工程施工方案(范本)
电气工程施工方案(范本)一、项目概况本项目为某工业园区的新建电气工程，涉及到变压器室、配电房、照明系统、供电系统等内容，总建筑面积为10000平方米。
二、施工准备工作1. 周边环境调查：对工程周边环境进行调查，了解周边土地利用情况、交通状况、施工时段等信息，为施工做好准备。
2. 施工人员招聘：根据施工需要招聘电气工程师、电工等相关工程人员，确保施工过程中人员的配备充足。
3. 施工设备购置：购置必要的施工设备，包括起重机、搅拌机、电焊机等，以保证施工的正常进行。
4. 施工材料采购：根据工程设计要求，采购供电设备、导线、开关等施工所需材料。
三、变压器室施工1. 施工程序：根据设计图纸，确定变压器室的位置和大小，进行土地平整、基础浇筑、围墙建造等工作，确保变压器室的建造符合相关标准要求。
2. 设备安装：安装变压器、开关设备、避雷器等设备，按照相关规范做好接地、绝缘等工作，确保设备安全运行。
3. 调试验收：完成设备安装后，进行设备调试和验收，确保变压器室的设备正常运行。
四、配电房施工1. 建筑施工：确定配电房的位置和建筑结构，进行配电房的建筑施工，确保建筑结构稳固、符合要求。
2. 电气设备安装：安装配电设备、开关设备、主配电盘等设备，按照相关规范进行接线和接地等工作，确保电气设备安全运行。
3. 布线接地：进行电气设备的布线和接地工作，确定配电房的供电线路和接地情况，确保所有设备安全可靠。
五、照明系统施工1. 照明设计：根据建筑设计要求，设计照明系统的布局和灯具的选择，确保照明系统能满足建筑内的光照需求。
2. 灯具安装：根据设计要求，安装各处的照明灯具，确保灯具的位置和亮度符合设计要求。
3. 灯具调试：完成灯具安装后，进行灯具的调试和亮度检测，确保照明系统能满足建筑内的照明需求。
六、供电系统施工1. 施工程序：根据设计图纸，确定供电系统的布置和线路敷设，进行供电系统的施工工作，确保供电系统的建造符合相关标准要求。
电气工程施工方案及技术措施(3篇)
第1篇一、工程概况本工程为XX项目电气安装工程，主要包括低压配电系统、照明系统、防雷接地系统、电缆桥架系统等。
施工地点位于XX市XX区XX街道，工程总建筑面积约XX万平方米。
施工周期为XX个月。
二、施工方案1. 施工准备（1）组织施工队伍：成立电气安装工程项目部，明确各岗位人员职责，进行技术交底和安全教育。
（2）材料设备：根据施工图纸和施工方案，采购所需的电气设备、电缆、桥架、灯具等材料，并确保质量符合国家标准。
（3）施工图纸：对施工图纸进行仔细审查，确保图纸完整、准确，并对施工人员进行图纸交底。
2. 施工工艺流程（1）电缆桥架施工：根据设计要求，确定桥架规格、型号和敷设方式，进行桥架的加工、安装和固定。
（2）电缆敷设：按照电缆敷设规范，进行电缆的敷设、连接和保护。
（3）配电箱安装：根据设计要求，安装配电箱，并连接电缆。
（4）照明系统施工：安装灯具、开关、插座等设备，并进行线路连接。
（5）防雷接地系统施工：根据设计要求，进行接地体、接地线、避雷针等设备的安装。
（6）调试与验收：完成所有电气设备安装后，进行系统调试，确保设备运行正常，并组织验收。
三、技术措施1. 电缆桥架施工（1）选用符合国家标准的电缆桥架，确保桥架的强度和刚度。
（2）桥架安装前，检查桥架的尺寸、间距和固定方式，确保安装牢固。
（3）电缆敷设前，检查电缆的规格、型号和长度，确保电缆质量符合要求。
2. 电缆敷设（1）电缆敷设前，检查电缆桥架、支架等固定设备，确保其安装牢固。
（2）电缆敷设过程中，注意电缆的弯曲半径，避免电缆损伤。
（3）电缆连接时，确保连接牢固、接触良好，并做好绝缘处理。
3. 配电箱安装（1）配电箱安装前，检查箱体尺寸、门锁等配件是否齐全。
（2）配电箱安装后，检查箱内设备安装牢固，线路连接正确。
4. 照明系统施工（1）根据设计要求，选择合适的灯具和开关。
（2）灯具安装时，确保灯具固定牢固，线路连接正确。
（3）插座安装时，确保插座位置合理，线路连接正确。
电气工程施工方案和施工措施
电气工程施工方案和施工措施一、施工方案1.工程概述：电气工程是指在建筑物或其他工程项目中进行电力系统、照明系统、通信系统等电气设施安装与调试的工程。
本项目的电气工程施工范围涵盖了建筑物内部的电力供应系统、照明系统、弱电系统等。
2.施工组织设计：（1）设立专门的电气工程施工组织，负责工程的协调和管理。
（2）成立专业的电气工程施工队伍，招聘具有相关技术经验和资质的工程师、技术人员和施工人员。
（3）制定详细的施工进度计划，合理安排施工任务和工序，确保施工进度。
3.施工技术要求：（1）按照国家电气工程施工标准和相关规范进行施工，确保施工质量。
（2）严格按照施工图纸和设计规定进行施工，不得随意改动。
（3）施工人员需具备相应的证书和资质，并按照相关要求进行安全培训。
4.物料选用：（1）电气设备和材料选用具有相关产品质量认证的优质产品，确保安全可靠。
（2）遵守电气设备的选型参数要求，确保其适应本工程的环境条件和负载要求。
5.安全措施：（1）施工前需对施工区进行安全检查和评估，确保施工现场的安全。
（2）施工人员需穿戴相应的安全防护用品，如安全帽、安全鞋、防护眼镜等。
（3）进行必要的培训和教育，提高施工人员的安全意识和紧急处理能力。
6.环境保护：（1）施工现场应遵守环境保护的相关要求，合理使用和处理废弃物料，减少对环境的影响。
（2）施工过程中不得发生噪音、尘土等对周围环境和居民造成不良影响的情况。
7.质量控制：（1）施工人员需按照施工图纸和设计规范进行施工，确保施工质量符合要求。
（2）设立质量检测和监控机构，对施工过程进行质量把关。
（3）定期进行质量检查和验收，确保工程的安全和可靠。
二、施工措施1.施工前的准备工作：（1）施工前需对施工现场进行勘察和测量。
（2）按照施工图纸和设计要求，制定详细的施工方案和工序计划。
（3）准备施工所需的材料、设备和工具。
2.电力供应系统施工：（1）安装电缆和线路，确保其布线合理、接头牢固、绝缘良好。

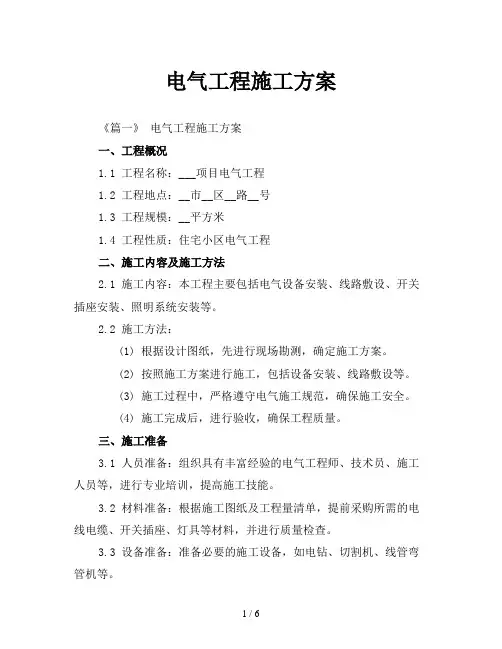

电气工程施工方案
电气工程施工方案《篇一》电气工程施工方案一、工程概况1.1 工程名称：___项目电气工程1.2 工程地点：__市__区__路__号1.3 工程规模：__平方米1.4 工程性质：住宅小区电气工程二、施工内容及施工方法2.1 施工内容：本工程主要包括电气设备安装、线路敷设、开关插座安装、照明系统安装等。
2.2 施工方法：(1) 根据设计图纸，先进行现场勘测，确定施工方案。
(2) 按照施工方案进行施工，包括设备安装、线路敷设等。
(3) 施工过程中，严格遵守电气施工规范，确保施工安全。
(4) 施工完成后，进行验收，确保工程质量。
三、施工准备3.1 人员准备：组织具有丰富经验的电气工程师、技术员、施工人员等，进行专业培训，提高施工技能。
3.2 材料准备：根据施工图纸及工程量清单，提前采购所需的电线电缆、开关插座、灯具等材料，并进行质量检查。
3.3 设备准备：准备必要的施工设备，如电钻、切割机、线管弯管机等。
3.4 现场准备：清理施工现场，确保施工安全。
四、施工进度计划4.1 施工周期：本工程预计__天完成。
4.2 施工进度安排：(1) 第1-3天：现场勘测、制定施工方案。
(2) 第4-6天：设备安装、线路敷设。
(3) 第7-9天：开关插座安装、照明系统安装。
(4) 第10-12天：施工验收、整改。
五、施工质量保证措施5.1 严格遵循电气施工规范，确保施工安全。
5.2 施工过程中，加强质量监督，及时发现问题，及时整改。
5.3 施工完成后，进行验收，确保工程质量符合标准。
六、施工安全措施6.1 施工人员必须具备相关资质，熟悉电气施工规范。
6.2 施工过程中，严格遵守施工现场安全规定，佩戴安全帽、安全带等防护用品。
6.3 施工现场禁止吸烟、使用明火，确保施工现场安全。
七、环境保护措施7.1 施工过程中，注意保护现场环境，不乱扔垃圾。
7.2 合理利用资源，减少浪费。
7.3 施工设备定期进行维护保养，减少噪音污染。
电气工程施工方案
电气工程施工方案一、电气工程主要工序施工方法及保证措施（一）电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1）桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。
垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。
2）电缆桥架在穿越楼板时，采取做防火隔离措施。
3）电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。
4）桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。
5）桥架的连接避免在穿越楼板或墙壁等处进行。
6）电缆桥架垂直敷设时，固定点跨距不大于2m。
7）桥架首端、终端及距离出接线盒0.5m处均设置支撑点。
8）非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。
（二）电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查：（1）、电缆型号、电压、规格符合设计。
（2）、电缆外观应无损伤、绝缘良好。
（3）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合（4）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。
B电力电缆在终端头与附近留有备用长度。
C电缆的最小弯曲半径见附表。
D电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
E电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。
标志牌的装设符合下列要求：（1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。
（2）标志牌上注明线路编号。
电气工程施工方案
电气工程施工方案一、项目背景电气工程是建筑工程中不可或缺的一部分，它涉及电力供应、照明、动力设备等方面。
本文旨在为电气工程施工详细方案，确保施工顺利进行。
二、施工准备1. 材料准备• 电线、电缆• 开关插座• 照明设备• 配电箱• 接地设施2. 施工人员培训确保施工人员具备相关电气工程施工技能，了解相关安全操作规程。
3. 设备检查检查施工所需设备是否完好，确保施工过程中不会出现设备故障.三、施工流程1. 进场验收施工人员进入施工现场前，需进行进场验收，检查工地环境及设备是否符合工程要求。
2. 布线根据电气工程设计图纸，进行电线、电缆的布线工作。
确保布线符合安全标准，并且不干扰建筑结构。
3. 安装设备安装开关插座、照明设备、配电箱等电气设备，需符合相关标准，保证设备稳定可靠。
4. 接地工作进行接地设施的接地工作，确保建筑物的安全可靠。
四、安全措施1. 电气安全在施工过程中，保证电气设备的接线正确、绝缘良好，防止电气火灾事故发生。
2. 人身安全施工人员需穿戴符合规定的安全装备，避免施工现场意外伤害的发生。
3. 作业环境安全保持施工现场整洁有序，避免杂物堆放，减少安全隐患。
五、质量控制1. 施工过程检查定期对施工过程进行检查，确保施工符合设计要求，保证施工质量。
2. 设备检验对安装的电气设备进行检验，包括电路连接、绝缘测试等，确保设备正常运行。
六、验收交付1. 内部验收由施工方进行内部验收，检查工程质量、安全标准是否符合要求。
2. 外部验收由相关部门进行外部验收，出具相应验收报告。
七、施工总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.电气工程施工方案1．编制依据1．1．1施工图纸：行政办公楼电施图1．1．2《建筑电气工程施工质量验收规范》：（GB50303-2002）；1．1．3《火灾自动报警系统施工及验收规范》（GB50166-2002）；1．1．4《建筑电气通用图集》92DQ1-131．1．5《建筑电气工程施工工艺标准》(ZJQ00-SG-006-2003)1．1．6《室内管线安装》D301-1～21．1．7《接地装置安装》03D501-41．1．8《等电位联结安装》02D501-21．1．9《封闭式母线及桥架安装》D701-1～2：1．2编制范围：照明系统、动力系统，公共及应急照明、防雷与接地系统。
2．工程概况：本工程为框架结构，地上6层，地下1层，积3353.36m ，建筑高度23.90米（从室外地面消防车登高地面至主体顶层屋面）, 属于多层办公楼，采用钢筋混凝土框剪结构，建筑耐火等级为一级。
3．供电系统方式、方法：3.1电源由市网引入两回路10KV高压电源，预留2（8*SC150）、3（8*125）钢管，于±0.000、—0.8m 处埋设进户，穿过建筑物外墙处设置防水挡板，做法参见《建筑通用图集》92DQ5.5-4。
本工程中预留引入管。
变电室电缆夹层设在地下一层。
3.2供电系统：采用金属铠装封闭中置式柜，真空断路器，弹簧储能电动操作机构，直流操作电源110V。
高压电源两路，同时运行互为备用、母联断路器为手投加联锁，防止误操作。
进线断路器装设三相过流、速断、零序、低电压保护；出线断路器（变压器柜）装设三相过流、速断、零序保护及两段（警告、跳闸）温度保护。
进线隔离车与进线断路器有机械锁；计量柜与进线断路器有电气锁；高压进线断路器与母联断路器有电气锁，确保两路电源不并列运行。
配电系统的接地开形式为TN-C-S系统。
3．3照明系统正常照明.包括住宅安装双管荧光灯；吸顶灯、壁灯：应急照明包括出口指示灯：疏散指示灯，应急壁灯，事故下继续工作照明。
应急照明灯具选用镍镉电池作备用电源、应急电源。
备用电源、应急电源为双电源末端互投疏散照明不小于20min，继续工作照明为连续。
3．4动力系统本工程动力系统包括生活水泵、消防水泵、污水泵、消防喷淋泵、排风机、送风机、电梯等，其中与消防有关水泵、风机、电梯为一类负荷，采用双电源双回路末端互投，其余为二、三类负荷。
3．5电缆桥架、线槽消防用线槽采用钢制涂防火涂料，电缆桥架的安装做法见《建筑电气通用图集》成电路92DQ5.50-59。
3．6弱电系统弱电系统只做预留，配合专业公司施工。
3．7敷设所有电线穿SC钢管和PVC管在地面、墙体内暗敷。
4．施工部署：4．1施工计划施工工期：本工程计划暂定于2003年9月6日开工，2004年10月28日竣工。
根据土建的方式部署，地下部分为三个作业面，地上部分为三个作业面。
生产作业计划，配合土建进度完成各项电气预埋和安装。
4．2劳动力及机具配备计划45．土建与专业配合：5．1施工中，土建与专业做到紧密配合，合理安排工序搭接。
5．2建立工序交接制度，对模板、钢筋、砼、墙面、地面、装修等工序施工，土建与专业工艺做到双方同意，方可进行下道工序施工。
5．3土建给电气预留洞槽时与电气工长核对后再进行，土建施工时应随时满足电气施工用的各种标线，如标高线，轴线、墙皮线等。
5．4土建工程与专业变更做法与对方有关时，应及时相互通报。
5．5对做隐检的电气工程，在质检员、监理认可后，土建方可进行下道工序施工。
5．6土建吊运料具、吊装模板、合模、拆模时应操作准确避免砸坏、碰坏管路箱、盒，二次施工中应说服土建施工人员理解随墙立管的施工工艺要求，以防止跑管、堵管的情况发生。
6．主要工艺流程及方法：6．1工艺流程6．1．1防雷与增加的接地装置：接地极、体→防雷引下线→避雷网→摇测6．1．2电气配管及管内穿线A．暗管敷设：煨弯、切管→按使用场所防腐→测定箱、盒位置→稳住箱、盒→管路连接→配合现浇砼配管→地线焊接→封堵管口、箱、盒。
B．管内穿线：扫管→穿带线→放线与断线→导线与带线绑扎→管口带护口→导线连接→线路绝缘检测→盘入盒内。
C．电缆桥架安装：弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线D．配电柜、箱安装：设备开箱检查→座基制作→设备搬运→配合土建预埋箱体→柜、箱稳装→管与箱连接→二次线配线→安装盘面→试验调整→送电运行验收E．开关、插座安装：线盒清理→接线→安装F．灯具安装：检查灯具→组装灯具→预留孔洞→安装→通电试运行6．2施工方法6．2．1熟悉图纸：不但要读通电气施工图，还要阅读建筑和结构施工图以及其它专业图纸。
电气工程施工前要了解土建布局及建筑结构情况和电气配管与其它工种间的配合情况。
按施工图纸的要求和施工规范的规定，经综合考虑，确定盒箱的正确位置及管路的敷设部位和走向以及在不同方向进出盒箱的位置。
6．2．2管路敷设（钢管暗敷设）：A．图纸加工好各种盒、箱、管弯、冷煨弯。
SC25及以下钢管用手扳煨弯器，管径为25mm 以上时，使用液压煨弯器。
管子断口处应平齐不歪斜、刮锉光滑、无毛刺。
B．暗配的电线管路沿最近的线路敷设并减少弯曲，埋入墙和砼内的管子离表面的净距不应小于15mm。
C．管路套管连接时，套管长度为连接管径的2.5倍，连接管口的对口处应在套管的中心。
焊口应焊接牢固、严密。
管路敷设时，超下列长度应加装接线盒，其位置应便于穿线，无弯时30米，有一个弯时20米，有两个弯时15米，有三个弯时8米。
D. 管进箱、盒时，箱、盒开孔应整齐并与管径吻合。
一管一孔不准开长孔，严禁用电气焊开孔。
暗配管可用跨接地线焊接固定在盒棱上，严禁管口与敲落孔焊接，管口露出盒、箱为3mm，两根以上的管子入箱盒长度必须一致。
间距均匀，排列整齐。
E、管跨接地线焊接两端焊接面不得小于该跨接线截面的6倍。
焊缝元均匀牢固，暗敷管敲干净焊渣，跨接地线截面选择如下表：F、配管完毕应认真核对图纸，并检查有无焊穿管壁，套管焊接不严密等现象，确认无误后封堵管口、箱、盒。
管口可用塑料管堵或木塞封堵，然后用废苯板或锯末等将盒口堵严，箱口用油毡或铁板、三合板等封严，不进入箱、盒向上的大口径的管口可用薄铁板点焊封口。
H、砼浇筑时安排专人看护，发现问题及时修复。
I、现浇砼结构中的管路，拆模时及时清理箱盒。
并用钢丝带布扫管，及时处理堵塞的管路，杜绝穿线时发现堵管而造成集中大面积的剔凿。
6.2.3管内穿线A、穿带线：带线一般根据管径大小，采用ф1.2-ф2.0的铁丝，将其头部弯成不封口的圆圈穿入管内。
在管路较长或转弯较多时，可以在敷设管路时将带线一并穿好。
穿线变阻时，用两根带线在管路两端同时搅动，使两根铁丝的端头互相绞在一起，再将带线拉出。
B、穿线时，钢管口中应先装上塑料护口。
管路较长、弯曲较多、穿线困难时，可往管内放入适量滑石粉润滑，两人穿线时，配合协调好，一拉一送。
穿入管内导线不得有接头，导线的绝缘层不得损坏，不得扭曲。
并且在穿线前根据施工图纸和对导线的规格型号及合格认证的标志进行核对，线色分清，L1为黄色线，L2为绿色线，L3为红色线，N线为淡蓝色，PE线为黄绿相间双色线。
各支线接头用用LG安全型压线帽连接，4m㎡及以上导线用锡焊或压接管压接，焊接完成后做绝缘包扎后自检和互检，用500V兆欧表对线路的干线和支线进行全面绝缘摇测，在电气器具、设备未安装接线前摇测一次，在其安装接线后送电前再摇测一次，确认绝缘摇测无误后再进行送电运行，并做好记录。
6.2.4电缆桥架安装A、弹线定位：根据设计图纸确定进出线、盒、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，沿线路中心弹线，按设计要求和施工规范，分均档距用笔标出具体位置。
B、支、吊架安装：支、吊架安装牢固、无显著变形，焊缝均匀平整，焊缝长度符合要求，不得出现裂纹、咬边、气孔、凹陷等缺陷，焊后做好防腐处理，固定支点间距一般不大于1。
5～2米，在进出线盒、箱、柜、转角和变形缝两端及丁字接头的三端50mm以内应设固定支持点。
C、线槽安装：线槽平整，无扭曲变形，内壁无毛刺，附件齐全，直线连接采用连接板，用垫圈、弹簧垫圈、螺母坚固、接口缝隙严密平齐，槽盖装上后平整、无翘角，出线口的位置准确，线槽进行交叉、转弯、丁字连接时，采用单通、二通、三通等进行变通连接，导线接头处设置接线盒或将导线接头放在电气器具内，线槽与盒、箱、柜等接茬时，进线和出线口等处采用把脚连接，并用螺丝紧固末端加装封堵，在竖井处敷设线槽在穿越楼板处做防火处理（封堵防炎堵料），不准将穿过墙壁的线槽与墙上的孔洞一起抹死。
6．2．6配电箱、柜安装6．2．6．1配电柜安装：A、首先进行开箱检查设备清单，施工图纸及设备技术资料，核对设备本体及附件的规格型号，应符合设计图纸要求，附件、备件齐全，产品合格证件、技术资料，说明书齐全，外观无损伤及变形，油漆完整。
柜内电器装置及元件，器件齐全、无损伤，做好检查记录，落地安装的低压受电，馈电，仪表信号，直流电源，电容补偿等立式电气屏柜，均按低压成套开关设备的施工要求安装，安装前对其本身的电气间隙和爬电距离进行检查，并且符合下表的规定：B、基础型钢安装：按图纸要求预制加工基础型钢架（10#槽钢），并刷好防锈漆，焊接在安装位置预留好埋件上或用膨胀螺丝固定在混凝土楼面上用水平尺找平找正，且在基础型钢内预留出接地扁钢端子，配电柜安装后，用接地线与柜内接地排连接好。
C、配电柜安装：按施工图纸的布置，按顺序将柜放至基础型钢上，找平、找正、柜体与基础型钢固定，柜体与柜体、柜体与侧档板，均用镀锌螺丝连接，多台柜一起安装时，横平竖直，柜缝均匀，上下一致。
D、二次线连接：按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致，一般一个端子压一根线，多股线涮锡，不准有断股。
E、试验调整和送电验收：将所有的接线端子螺栓（丝）再紧一次，用500V摇表在端子处测试各回路绝缘电阻，其值必须大于0.5兆欧，然后拆掉正式电缆，接上临时电源，分别模拟试验，控制连锁操作，继电保护和信号动作，正确无误、可靠灵敏，完成后将临时电源换回正式电源，测量三相电压是否正常，相序正确，空载运行24小时，若无异常现象办理验收手续。
6．2．6配电箱安装：A、明装配电箱底口距地1.2米，用膨胀螺栓直接固定在墙上，配电箱内配线排列整齐，并绑扎成束，压头牢固可靠，配电箱上的电气器具牢固、平整、间距均匀、启闭灵活，铜端子无松动、零部件齐全。
B、暗装配电箱底口距地1.4米，安装时标高准确，箱体平直，闸具排列整齐，配线、绑扎成束，相序分色，压线正确，牢固可靠、地线明显、绝缘耐压合格、卡片框整齐。
6．2．7电气器具照明的安装：A、灯具安装车库管吊日光灯，安装高度距地2.5米，安装时成排成行，横平竖直。
