5条码讲义技术概述
条码知识讲座(原创)
三九条码
123456789
UCC/EAN-128条码
123456789
UCC/EAN-128条码
❖ 1）定义：连续性、非定长、具有强自校验功能旳双向识读条码。 ❖ 2）特点：条空均表达信息 ；高密度
注：当字符间距较大时，易出现因信息丢失而引起旳替代错误 ❖ 3）构造：
左空白区+起始符+FNC1 +数据符+校验位+终止符+右空白区 ❖ 条码字符：4种单元宽度；每个字符11个模块（三条三空）；
术语
❖ UPC条码： 美国统一代码委员会制定旳一种条码，它是定长旳、 连续型旳四种单元宽度旳一维条码 ， 包 括 UPC A码和UPC-E码 两种类型
❖ EAN条码： 国际物品编码协会制定旳一种条码，它是定长旳、连 续型旳四种单元宽度旳一维条码 ，包 括 E AN-13码和EAN-8码两 种类型。
表达字符个数多。
❖ 3）构造： 左空白区+起始符+数据符+终止符+右空白区
❖ 条码字符：
两种单元宽度；每个字符9个单元（五条四空 三宽六窄，宽单元用 二进制1表达，窄单元用二进制0表达）；起止符相同（用*表达） ❖ 4）字符集： 数字：0-9 10个 字母：A-Z 26个 特殊字符：-（减号），.（圆点）， ，（逗号），*（星号）， $（美元），/（斜杠），+（加号），%（百分号） 8个 ❖ 5）技术参数： 1、窄单元最小宽度 0.191mm 2、宽窄比：2.2-3 3、条码间隔尺寸在1-3倍窄单元宽度之间 4、条高≧条码长度旳15%，且≧6.4mm 5、空白区宽度≧2.5mm，为窄单元旳十倍。
6、单元允许误差：0.02mm ❖ 6）供人辨认字符
第四章条码技术概论介绍
第四章条码技术概论介绍一、条码技术的基本概念条码技术是一种将信息以条纹的形式编码的技术。
它通过一系列的黑白条纹表示数字、字母或其他字符，实现了自动数据采集、快速识别和准确录入的功能。
条码技术的基本概念包括：编码、解码、读取和应用。
二、条码的基本结构条码由一组平行的黑和白条纹组成，每个条纹的宽度和颜色不同，用以表示不同的字符或数字。
条码的基本结构包括两部分：码元和编码方式。
码元是组成条码的最小单位，一般由一段黑条或白条组成；编码方式是指将字符与码元相对应的规则。
三、条码的编码方法目前常用的条码编码方法主要有两种：数字和字母编码法和二进制编码法。
数字和字母编码法是将字符和数字直接对应于条码的一段码元，比如“0”对应一段白条，而“1”对应一段黑条；二进制编码法则是采用二进制数来表示，比如“0”对应二进制的0，“1”对应二进制的1四、条码的读取方式条码的读取方式主要有两种：光学读取和激光读取。
光学读取是通过光电二极管将条码上的光反射成电信号，然后通过解码器将电信号转化为字符；激光读取则是通过激光束扫描条码上的条纹，然后通过接收器将光信号转化为电信号。
五、条码在商业领域的应用条码在商业领域有广泛的应用，主要体现在商品的库存管理和销售过程中。
条码技术可以大大提高商品的管理效率和准确性，减少人工操作的疏漏和错误。
商店员工只需将商品的条码放在扫描器上，就可以迅速读取商品的信息并录入系统，方便了商品的入库和出库管理。
六、条码在工业领域的应用条码在工业领域的应用主要体现在物流和生产流程控制方面。
物流方面，条码可以用于实现快速的包裹扫描和跟踪，提高物流运输的效率和准确性；生产流程控制方面，条码可以用于对物料进行追踪和管理，确保生产流程的稳定和高效。
总之，条码技术是一种实现自动化数据采集和识别的重要工具，它通过编码和解码的方式将信息以条纹的形式展现出来。
条码技术不仅在商业领域有广泛的应用，还在工业领域起到了重要的作用。
条码技术PPT课件
规则排列 设备识读
脉冲 数字 信号
译码器 二进制 数据 计
十进制
算
信息 通信 机
.
12
二.条码的基本结构与术语
静区
起始 字符
数据 字符
校验 字符
终止 字符
静
.
13
.
14
二.条码的基本结构与术语
静区：位于条形码符号两侧的无任何符号 及信息的白色区域，其作用是提示条形码 阅读器准备扫描条形码符号。
.
27
.
28
(三)25条码
25条码是一种只有条表示信息的非连续 型条码。它的字符集为数字0-9。每一个 条码字符由规则排列的5个条组成，其中 有两个条为宽单元，其余的条和空、字符 间隔是窄单元，故称之为25条码。
.
29
25条码
.
30
(四) 交插25码
交插25码是一种条空均表示信息的连续型、非定 长、具有自校验功能的双向数字式码制，其字符 集为数字0~9。交插25条码的每一个条码字符由 5个单元组成，其中两个是宽单元，三个是窄单 元。编码字符个数为偶数，所有奇数位置上的数 据以条编码，偶数位置上的数据以空编码。如果 为奇数个数据编码，则在数据前补一位0，以使 数据为偶数个数位。
.
5
(一)条码的产生与发展
20C40年代，美国的两位工程师乔.伍德兰 和贝尼.西尔佛开始研究用代码表示食品项 目和相应的自动识别设备，并于1949年获 得了美国专利。在这之前的专利文献中始 终没有关于条码技术的记录，也没有投入 实际应用的先例。这种代码图案很像微型 射箭靶，因此也被称为“公牛眼”代码。
(三)按字符个数是否固定分 定长条码、非定长条码
.
19
条形码基础知识讲义
1/3
1.2、EAN/UCC-8（缩短码）
3、条形码的种类
2、UPC
2.1UPC-A：
2/3
2.2UPC-E：
3、储运单元代码ITF-14。
3、条形码的种类
4、UCC/EAN-128
3/3
4、条形码的编码原则
唯一性： 同种规格同种产品对应同一个产品代码，同种产品不同 规格应对应不同的产品代码。根据产品的不同性质， 如：重量、包装、规格、气味、颜色、形状等等，赋 予不同的商品代码。 永久性： 产品代码一经分配，就不再更改，并且是终身的。当此 种产品不再生产时，其对应的产品代码只能搁置起来， 不得重复起用再分配给其它的商品。 无含义： 为了保证代码有足够的容量以适应产品频繁的更新换代 的需要，最好采用无含义的顺序码。
5、EAN/UCC-13条形码的组成与模块结构
条形码由条、空、起始符、中间分隔符、终止符、空 白区、条码符号、条码字符、条码数据符、条码检验 符。了解条高、条宽、条码长度的概念以及模块 （EAN/UCC-13的条码中模块构成如下：113=11-3-425-35-7-3-7，共113个模块，每个模块为0.33MM）
11、条形码识读仪器与检测仪器的使用与要点。
东方捷码条码检测仪使用注意事项 11.1、如使用电池为4节AA级5号碱性电池，如一周内不使用时则应取 出电池。 11.2、连接专用打印机时电缆时，需关闭检测仪主机和断开电源，以 免损坏通讯接口。 11.3、为了保护仪器，检测仪自动控制，第二次重新开机须在前次关 机的几秒钟之后进行。 11.4、测量时须用手握光笔的笔靴（不是光笔本身），笔靴底面平贴 条码符号所在的平面，确保以恒定的角度扫描条码符号。 11.5、扫描时以恒定的速度扫过条码条高的10-90%处（13-25cm/s）， 扫描的痕迹为垂直于被测符号的条和空的直线，减少倾斜。 11.6、扫描的结果显示为：符号等级/通过等级/判定。本仪器的符号 等级为A、B、C、D、F五个级别，当显示为A、B、C时，该条码符 合国标要求，否则为不合格。 11.7、仪器保养：轻拿、轻放、切勿摔砸检测仪和打印机，切勿与其 它物体强烈碰撞。允许以清水或中性洗涤液擦拭仪器外表，勿用 有机溶剂。
条码技术概述

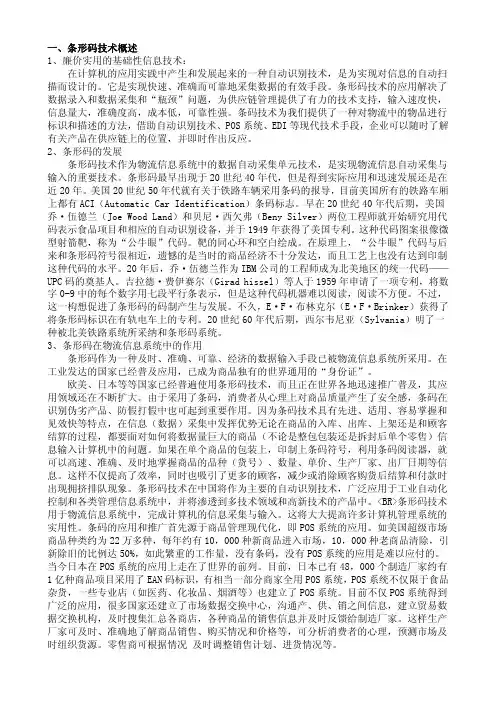

一、条形码技术概述1、廉价实用的基础性信息技术：在计算机的应用实践中产生和发展起来的一种自动识别技术，是为实现对信息的自动扫描而设计的。
它是实现快速、准确而可靠地采集数据的有效手段。
条形码技术的应用解决了数据录入和数据采集和“瓶颈”问题，为供应链管理提供了有力的技术支持，输入速度快，信息量大，准确度高，成本低，可靠性强。
条码技术为我们提供了一种对物流中的物品进行标识和描述的方法，借助自动识别技术、POS系统、EDI等现代技术手段，企业可以随时了解有关产品在供应链上的位置，并即时作出反应。
2、条形码的发展条形码技术作为物流信息系统中的数据自动采集单元技术，是实现物流信息自动采集与输入的重要技术。
条形码最早出现于20世纪40年代，但是得到实际应用和迅速发展还是在近20年。
美国20世纪50年代就有关于铁路车辆采用条码的报导，目前美国所有的铁路车厢上都有ACI（Automatic Car Identification）条码标志。
早在20世纪40年代后期，美国乔·伍德兰（Joe Wood Land）和贝尼·西欠弗（Beny Silver）两位工程师就开始研究用代码表示食品项目和相应的自动识别设备，并于1949年获得了美国专利。
这种代码图案很像微型射箭靶，称为“公牛眼”代码。
靶的同心环和空白绘成。
在原理上，“公牛眼”代码与后来和条形码符号很相近，遗憾的是当时的商品经济不十分发达，而且工艺上也没有达到印制这种代码的水平。
20年后，乔·伍德兰作为IBM公司的工程师成为北美地区的统一代码——UPC码的奠基人。
吉拉德·费伊赛尔（Girad hissel）等人于1959年申请了一项专利，将数字0-9中的每个数字用七段平行条表示，但是这种代码机器难以阅读，阅读不方便。
不过，这一构想促进了条形码的码制产生与发展。
不久，E·F·布林克尔（E·F·Brinker）获得了将条形码标识在有轨电车上的专利。
第1章条码技术概述
返回
29
关 键 概
念
条码技术；条码；连续性与离散性；双向识读； 自校验特性；条码密度；
返回
30
小
结
条码技术是电子与信息科学领域的高新技术， 研究如何将计算机所需的数据用一组条码表示， 以及如何将条码所表示的信息转变为计算机可 读的数据。 条码技术的研究对象主要包括编码规则、符号 表示技术、识读技术、生成与印制技术和应用 系统设计等五大部分。
返回
32
思考与练习
什么是条码技术? 条码技术的主要研究内容是什么？ 简述条码技术与其它自动识别技术的区别。 简要说明识读器扫描译码的过程。 简述条码技术的特点。 简述条码的分类。
返回
33
返回
11
1.1 条码技术与自动识别技术
返回
12
1.2 条码技术的研究对象与特点
1.2.1条码技术的研究对象
条码技术的研究对象主要包括编码规则、符号 表示技术、识读技术、生成与印制技术和应用 系统设计等五大部分。
返回
13
1.2 条码的研究对象与特点
1.2.1条码的研究对象 1.编码规则
任何一种条码，都是按照预先规定的编码规则 和有关标准，由条和空组合而成的。人们将为 管理对象编制的由数字、字母、数字字母组成 的代码序列称为编码，编码规则主要研究编码 原则、代码定义等。 编码规则是条码技术的基本内容，也是制定码 制标准和对条码符号进行识别的主要依据。
返回
31
小
结
条码技术具有如下特点：(1)简单；(2) 信息采 集速度快；(3) 采集信息量大；(4) 可靠性高； (5) 灵活、实用；(6) 自由度大；(7) 设备结构简 单、成本低。 条码可分为一维条码和二维条码。一维条码按 照应用可分为商品条码和物流条码。二维条码 分为行排式二维条码、矩阵式二维条码和邮政 码。
第一讲 条码技术概论_条码识别技术
第一讲 条码技术概论
学习要求： 学习要求：
了解条码技术的历史以及目前的发展状况 理解条码技术的主要研究内容 掌握条码技术的特点
第一节 条码技术的起源与发展 1．1条码的历史 1．2条码技术的发展 第二节 条码技术的研究对象与特点 2．1条码技术的研究对象 2．2条码技术的特点
1.条码技术在国际的应用和发展 1.条码技术在国际的应用和发展
目前，世界各国把条码技术的发展重点向着生产自动 化、交通运输现代化、金融贸易国际化、票证单据数 字化、安全防盗防伪保密化等领域推进，除大力推行 13位商品条码标识码 位商品条码标识码外，同时重点推广应用UCC/EANUCC/EAN13位商品条码标识码 UCC/EAN 128码 、 EAN.UCC系统位置码 、 EAN.UCC系统应用标识 128 码 EAN.UCC 系统位置码、 EAN.UCC 系统应用标识 系统位置码 二维条码等；在条码种类上，除大多印刷在纸质 符、二维条码 介质外，还研究开发了金属条码、纤维织物条码、隐 形条码等，扩大应用领域并保证条码标识在各个领域、 各种工作环境的应用。国际物品编码协会和一些经济 发达国家，正在将EAN.UCC系统的应用，从单独的物 品标识推向整个供应链管理和服务领域。
1．2条码技术的发展 ． 条码技术的发展
1．国际 2．国内 3．我国条码技术产品的发展方向
1.条码技术在国际的应用和发展 1.条码技术在国际的应用和发展
自动识别技术也已经初步形成了包括条码技术、 自动识别技术也已经初步形成了包括条码技术、 射频技术、生物识别、语音识别、图像识别、 射频技术、生物识别、语音识别、图像识别、 磁卡技术、智能卡技术、等以计算机、 磁卡技术、智能卡技术、等以计算机、光、机、 通讯技术为一体的高新科学技术。 电、通讯技术为一体的高新科学技术。 条码技术现已应用在计算机管理的各个领域， 条码技术现已应用在计算机管理的各个领域， 渗透到了商业、工业、交通运输业、 渗透到了商业、工业、交通运输业、邮电通讯 物资管理、仓储、医疗卫生、安全检查、 业、物资管理、仓储、医疗卫生、安全检查、 餐饮旅游、票证管理以及军事装备、 餐饮旅游、票证管理以及军事装备、工程项目 等国民经济各行各业和人民日常生活中。 等国民经济各行各业和人民日常生活中。
条码技术概述教学课件PPT
39条码
连续性是指每个条码字符之间不存在间隔。
交插25码
UPC-E
6）定长条码与非定长条码 定长条码是指只能表示固定字符个数的条码。如：EAN-13
条码。 非定长条码是指能表示可变字符个数的条码。如：EAN-128
条码。
7）双向可读性 条码符号的双向可读性，是指从左、右两侧开始扫描都可被
条 ～ 反射率低的部分（深色） 空 ～ 反射率高的部分（浅色）
如何给数字0 ~ 9 编成
条码？
1）宽度调节法 窄单元（条或空）表示逻辑值“0”， 宽单元（条或空）表示逻辑值“1”。 宽单元通常是窄单元的2～3倍。
字符“1” 的二进制逻辑表示
10001
2）模块组合法 标准宽度的条与空模块组合而成。 一个标准宽度的条模块表示逻辑“1”。 一个标准宽度的空模块表示逻辑“0”。
如何给数字字符3 编成
条码符号？
用宽度调节法，二进制的逻辑表示11000
用模块组合法，二进制的逻辑表示0111101
4、条码的分类
条码可分为一维条码和二维条码。
一维条码按照应用可分为商品条码和物流条码。 商品条码包括EAN码和UPC码， 物流条码包括128码、ITF码、39码、库德巴（Codabar）码等。
1、起源 20世纪20年代， John Kermode 在信封上做条码，标记邮政
编码。
20世纪40年代， Joe Woodland和 Berny Silver 研究用条码 表示食品项目以及自动识别设备。
诺曼·约瑟夫·伍德兰德（Norman Joseph Woodland）
一位颇有抱负的工程师，乔·伍德兰德，在27 岁时，他决心发 明一种自动的超市结账系统，来改善手工计算价格太慢，而且费用 较高、经常出错的情况。
条码技术概论 PPT课件
2018/7/18
21
2.磁卡
磁卡采用与录音、录像带相同的技术，但是不同的是 磁条记录的是数字化信息不是声音或图像信息。 磁卡技术能够在小面积内存储较大数量的信息。一条 磁条一般存储3道磁道信息，同时在磁卡上的信息可以被 重写或更改，能提供保密方法，为用户提供信息的安全保 证。 对于非金融领域磁卡，只将信息记录在第2磁道；金融 领域磁卡，磁道1，2，3都可以用，一般工行1，3磁道， 建行2，3磁道。 磁卡最主要的应用是在自动提款机和售货点终端机使 用的信用卡。还可以被用于旅馆、保安系统、出勤系统、 库存追踪和自动售货机。
2018/7/18
17
编码方法
2）模块组配法 组成条码符号的基本单位是模块；由不同数量的模块 组成一个条或一个空；再由不同数量的条和空组成一个 条码字符。 二进制表示：一个条模块用“1”表示； 一个空模块用“0”表示。
2018/7/18
18
几种常见的条码
1 EAN码 ； 2 交叉25码； 3 25码 4 库德巴条码 39码
2018/7/18
19
自动识别技术
1、概念 2、分类 （1）条码 （2）光学字符识别OCR
（3）磁卡 （4）IC卡
2018/7/18
20
自动识别技术
主要自动识别技术简介： 1.光学字符识别OCR 光学字符识别技术是通过机器扫描并识读全部字母与 数字符号。近几年又出现了图像字符识别（ICR）和智能 字符识别技术（ICR），实际上这三种字符识别技术的基 本原理大致相同。 识读方式：通过光源扫描字体再经模型对照或者特点 提取方式来识读。 OCR应用于办公室自动化中的文本输入、邮件自动处 理以及自动获取物品上的各种标识，如图书馆、零售价格 识读等。目前正在探索OCR在手迹分析及鉴定签名方面的 应用。
第1讲-条码技术概论课件
• 第一台实用光学字符阅读器（OCR）由美国的David Sheppard 博士研制成功。此后20年间，50多家公司和100多种 OCR阅读器进入这个市场；
1967年
• 辛辛那提市的Kroger超市安装了第一套条码扫描零售系统。
1968年
第一家全部生产条码相关设备的公司Computer-Identics成立。Fra bibliotek1988年
• 第二种二维条码码制—16K条码推出；
1989年
• 26个国家的编码组织加入了这个联盟，并根据联盟协议处理本国
202的0/11/条25 码申请事宜。
第1讲-条码技术概论
8
1、条码的产生与发展
1990年
• Symbol公司推出二维条码PDF417；
• 条码印刷质量美国标准ANSI X3.182颁布。
2020/11/25
第1讲-条码技术概论
7
1、条码的历史与发展
1987年
• 第一个二维条码码制—49码产生，由David Allair博士研制， Intermec公司推出；
• 同年在EAN全体会议上，EAN和UCC达成了一项联盟协议，根 据这项协议，EAN会员国出口商若需要UPC码，可以通过当地的 EAN编码组织向UCC申请UPC厂商代码。
• 条码技术现已应用在计算机管理的各个领 域，渗透到了商业、工业、物流领域（运输、 仓储等）、邮电通讯业、医疗卫生、安全检查、 餐饮旅游、票证管理以及军事装备、工程项目 等国民经济各行各业和人民日常生活中。
• 交叉25码由美国Internec公司的戴维·阿利尔博士发明，条码符 号的信息密度较大；
• NCR公司推出彩色条码，用于零售POS
• 至此，条码技术在美国进入了快速发展阶段。
