CKD出货包装作业规范

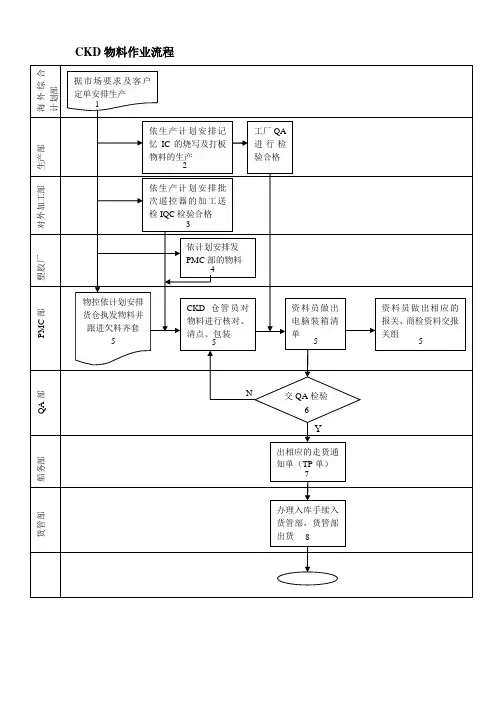

CKD作业流程
CKD 仓 管 员 对 物料进行核对、
清点、包装 5
资料员做出 电脑装箱清 单
5
资料员做出相应的 报关、商检资料交报 关组
5
塑胶厂
PMC 部
QA 部
船务部
N
交 QA 检验
6
Y
出相应的走货通
知单（TP 单） 7
办理入库手续入 货管部，货管部 出货 8
货管部
流程说明： 1、 外计划物流部根据市场及客户的定单下达生产计划。 2、 生产部按生产计划进行记忆 IC 程序的烧录及电插板的生产工作，完成后由工厂 QA
检验合格后交入 PMC/CKD 做装箱资料。 3、 对外加工部按生产计划加工遥控器，完成后由 IQC 检验合格后交 PMC/CKD 做装箱
资料。 4、 注塑厂将走货的批次塑胶小件散料交入 MC 部做装箱资料。 5、 PMC 部物控室安排批次物料的出库并追补欠料，CKD 组进行物料的包装，做出装
箱清单，并根据 TP 单做出相应的商检资料和报关资料交报关组进行报关 PMC 部凭 QA 的检验合格报告、TP 单办理入库手续，将批次合格物料入库货管部。 6、 QA 负责根据 PMC 的装箱清单对批次物料进行检验，合格后出检验合格报告。 7、 船务部出具走货通知书（TP 单）。 8、 货管部安排批次物料的出货。 流程主要输入/输出： 输入： 《送货单》《进货检验报表》《QA 检验报表》《TP 单》 输出： 《装箱单》《报关及商检资料》《入库单》 流程负责部门： 1、海外综合计划部提供生产计划 2、生产部负责记忆 IC 的烧写及电插板物料的打板工作 3、注塑厂负责塑胶小件的入库 PMC 部工作 4、PMC 部负责物料的出库及物料包装工作，装箱单的制作，报关资料及商检资料的制作， 合格物料入库货管部 5、QA 负责对批次 CKD 物料进行检验，出具检验报告 6、船务部负责发出走货通知单 TP 单 7、IQC 部负责对对外加工部做的成品遥控器的检验工作 备注：
CKD 客户出货各部门作业要求(标准)V1版
備註：黃色填充格為全部專用檢驗內容；藍色字體為部分專用檢驗
序號 項目類別 出貨報告 IQC 隨貨出紙檔報告+RoHS檢測報告，沒 有報告不允許
嘜頭標籤
側嘜只需貼一張(針對出貨時有加貼側 麥貼紙的廠商管控)
材料管控周期
材料本身壽命減去運輸時間3個月,如 PCB壽命管控6個月,現在管控3個月 必須貼此標籤 標籤位置統一 1.內容包含:料號、數量、Lot No.、 D/C、廠商代碼以及品名規格 2.標籤尺寸L76mm*W38mm,白色珍 珠龍or銅板紙(如廠商不配合者,只要內 容全即可),白底黑字 3.條碼尺寸L200dpi,比例 3:1,H4mm,code128,條碼總數39碼(含 #) 4.環保材料需在標籤上印上“RoHS Compliant”,字體“Arial” 5.標籤不可破損、髒污、翹起;蓋章不 可遮擋住標籤信息 6.印字不可模糊、斷字、印刷錯誤 7.條碼不可模糊、斷字、掃描不出 for RoHS材料 IC、螺絲、PE袋類擺放一層 晶振、隔板類擺放二層 說明書、連接器類擺放三層 外箱標籤統一朝外
1.外箱破損，不允許。（紙箱破損露出瓦楞或貫穿 使內部材料可見視為破損） IQC;OQC;W 2.破損位置目視判斷不影響紙箱承重時可使用牛皮 arehouse 紙膠帶進行修補。 外箱髒污影響整體外觀時，不允許。 外箱不允許塗改、亂寫亂劃（塗鴉） IQC;OQC;W arehouse IQC;OQC;W arehouse
若有多張進料標籤貼紙需貼在同一面，標 籤需為白底黑字
確認尾數箱外是否有張貼尾數標示 尾數箱需有填充物，搖晃不可有異音,且同 (Partial).尾數箱需張貼尾數標籤， 一料號出貨只可有一個尾數(電子料可允許 并已英文命名，不可是中文。 有多個尾數箱)，尾數箱數量不可超過整數 尾數箱需拆箱全點，確認數量是否 箱 OK，全點完成后用藍色美紋膠帶 封箱 尾數箱需有填充物，搖晃不可有異音,填充 物不可為紙屑

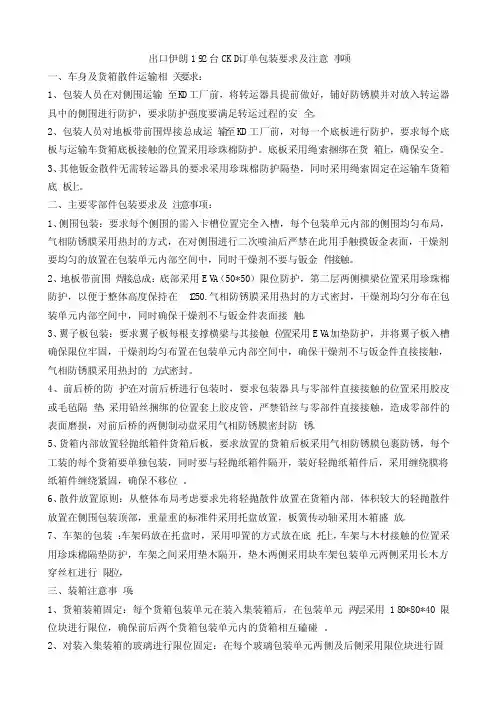

出口伊朗192台CKD订单包装要求及注意事项
出口伊朗192台CKD订单包装要求及注意事项一、车身及货箱散件运输相关要求：1、包装人员在对侧围运输至K D工厂前，将转运器具提前做好，铺好防锈膜并对放入转运器具中的侧围进行防护，要求防护强度要满足转运过程的安全。
2、包装人员对地板带前围焊接总成运输至KD工厂前，对每一个底板进行防护，要求每个底板与运输车货箱底板接触的位置采用珍珠棉防护。
底板采用绳索捆绑在货箱上，确保安全。
3、其他钣金散件无需转运器具的要求采用珍珠棉防护隔垫，同时采用绳索固定在运输车货箱底板上。
二、主要零部件包装要求及注意事项：1、侧围包装：要求每个侧围的需入卡槽位置完全入槽，每个包装单元内部的侧围均匀布局，气相防锈膜采用热封的方式，在对侧围进行二次喷油后严禁在此用手触摸钣金表面，干燥剂要均匀的放置在包装单元内部空间中，同时干燥剂不要与钣金件接触。
2、地板带前围焊接总成：底部采用EV A（50*50）限位防护，第二层两侧横梁位置采用珍珠棉防护，以便于整体高度保持在1250.气相防锈膜采用热封的方式密封，干燥剂均匀分布在包装单元内部空间中，同时确保干燥剂不与钣金件表面接触。
3、翼子板包装：要求翼子板每根支撑横梁与其接触位置采用EV A加垫防护，并将翼子板入槽确保限位牢固，干燥剂均匀布置在包装单元内部空间中，确保干燥剂不与钣金件直接接触，气相防锈膜采用热封的方式密封。
4、前后桥的防护:在对前后桥进行包装时，要求包装器具与零部件直接接触的位置采用胶皮或毛毡隔垫，采用铅丝捆绑的位置套上胶皮管，严禁铅丝与零部件直接接触，造成零部件的表面磨损，对前后桥的两侧制动盘采用气相防锈膜密封防锈。
5、货箱内部放置轻抛纸箱件货箱后板，要求放置的货箱后板采用气相防锈膜包裹防锈，每个工装的每个货箱要单独包装，同时要与轻抛纸箱件隔开，装好轻抛纸箱件后，采用缠绕膜将纸箱件缠绕紧固，确保不移位。
CKD.SKD生产包装规范
CKD.SKD生产包装规范CKD/SKD生产包装规范CKD/SKD定义散件组装:按照国际通行说法，简称KD（KnockedDown）。
一般而言，KD有三种形式：CKD 、SKD 、DKD 。
CKD (Complete Knocked Down)为全散件组装SKD (Semi Knocked Down)为半散件组装DKD (Direct Knocked Down)为直接组装目的建立CKD/SKD包装、出货的作业规范,以求CKD/SKD作业时能更清楚方便地将各配套组件按CKD/SKD包装、出货的规范作业,最终达到满足客户之需求.一.范围本作业程序适用于德丰通信公司的CKD/SKD出货二.权责1 PMC负责CKD/SKD的备料,包装.出货等.2 品质负责CKD/SKD的包装/出货的作业规范.3 工厂IQC负责对CKD/SKD来料及出货的检验.三．作业程序及要求1.来料：接收物料核对来料清单，并清点数量。
检查外箱有无破损，纸箱尺寸是否统一规格。
2.来料抽检：按AQL抽样标准进行抽样检验。
抽检开箱不可破坏原箱，如箱内有防水袋的注意不要划破。
物料检验时要轻拿轻放，检验完毕要放回原箱原位以避免短装现象。
3．SKD加工：半成品加工严格按照做业指导书作业4. 装箱：原则上是用来料原箱装箱，如原箱有破损或有拆分过的必须更换箱子。
同一物料尽量装在同一箱内。
物料未满的箱子箱体不可以拆分，必须用气泡袋或纸板填充5. 包装顺序：a)称重（称重须留意同物料同规格的箱重量差别，防止短装。
如单箱要求打围膜的须加0.1G的重量。
不满的箱装入填充物后再称重）b)量长x宽x高c)编箱号/卡板号d)粘贴标签6.封箱：封箱为通用胶带，箱子顶部与底部要以“工”字型封口，箱体的原标贴需去除。
7.单箱围围膜（按订单须求）8.摆放卡板：较重的箱子要放最下层，所有装箱物料需正面朝上。
摆放卡板时不超出卡板，且必须摆放整齐，美观。
不可随意乱放，摆放箱子上下层须要交摆放。
出口货物包装作业规范范文
出口货物包装作业规范范文1.概述：规范公司内部出口货物包装作业，采取安全、可靠且低成本的包装方法，从而达到货物安全出口之目的。
2.范围：公司内所有出口货物包装均属之。
3.职责：3.1需求单位：3.1.1提出需求。
3.1.2填写《出口货物托运申请单》交物流规划课。
3.1.3填写《木工维修申请单》交厂务课。
3.1.4托运大型货物(机器设备)，事前联系设备维修课及机电组拆下配件与电源。
3.2厂务课：3.2.1木工组依申请单位之《木工维修申请单》制作。
3.2.2如需外协加工且在公司内作业时，请机电协助电、气力供应。
3.3物流规划课：3.3.1负责根据《出口货物托运申请单》确定包装方式。
3.3.2负责联系外协厂商并进行厂商包装能力评估。
3.3.3厂商到公司包装之工作现场监督。
3.3.4公司内施工之有关申请(施工申请、明火作业申请、电力申请等)。
3.3.5包装时各项工作协调(机器移位、吊装等)。
3.4设备维修课：3.4.1负责出口设备之配件拆卸、清点及主机各轴固定。
3.4.2协同物流规划课一同现场监督，以防机器脆弱部分受力。
4.参考文件：4.1《装卸搬运作业规范》4.2《设备退港作业规范》5.作业流程：5.1《出口货物包装作业流程》6.作业内容：6.1总则：6.1.1所有包装必须留有窗口，以方便出口时海关查验，且包装呎寸应控制在普通货柜能安全装入以内，以防增加运输成本。
﹝普通柜：长*宽*高20’580*230*228(cm) 40’1190*230*228(cm)﹞6.1.2根据需求单位之《出口托运申请单》所写之货物目的地、重量、体积确定包装方式，可分为：本公司内部包装，协力厂商木质普通包装，木质包装材料熏蒸后包装，铁质包装。
6.2本公司内部包装：6.2.1由需求单位详细填写《木工维修申请单》，经单位主管签核后，交由厂务课制作。
6.2.2如需求单位无法确定包装方法，可由物流规划课对实物进行测量后拟定包装制作方法，交厂务课制作。

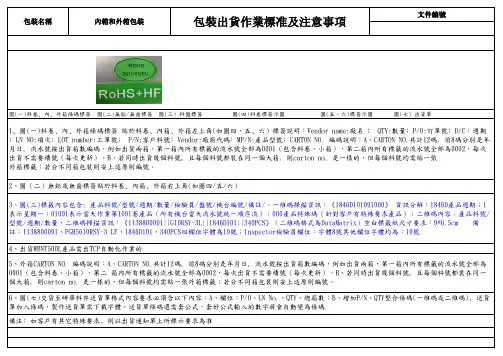

包装出货作业标准及注意事项
文件編號包裝名稱內箱和外箱包裝包裝出貨作業標准及注意事項圖(一)料卷﹑內﹑外箱條碼標簽 圖(二)無鉛/無鹵標簽 圖(三) 料盤標簽 圖(四)料卷標簽示圖 圖(五、六)標簽示圖 圖(七) 出貨單1﹑圖(一)料卷﹑內﹑外箱條碼標簽 貼於料卷﹑內箱﹑外箱左上角(如圖四、五﹑六）標簽說明：Vendor name:廠名 ﹔ QTY:數量﹔P/O:訂單號﹔D/C：週期﹔LN NO:項次﹔LOT number:工單號﹔ P/N:客戶料號﹔Vendor:廠商代碼﹕MP/N:產品型號﹔CARTON NO. 編碼說明：A、CARTON NO.共計12碼, 前8碼分別是年月日, 流水號按出貨箱數編碼，例如出貨兩箱，第一箱內所有標籤的流水號全部為0001（包含料卷、小箱），第二箱內所有標籤的流水號全部為0002，每次出貨不需要續號（每次更新）。
B、若同時出貨幾個料號, 且每個料號都裝在同一個大箱, 則carton no. 是一樣的，但每個料號均需貼一張外箱標籤；若分不同箱包裝則安上述原則編號。
2、圖（二）無鉛或無鹵標簽貼於料卷﹑內箱﹑外箱右上角(如圖四/五/六）3、圖(三)標籤內容包含: 產品料號/型號/週期/數量/檢驗員/盤號/機台編號/備註/。
一維碼掃描資訊：《1846D101091000》 資訊分解：1846D產品週期；1表示星期一；01091表示當天作業第1091卷產品（所有機台當天流水號統一順序流）；000產品特殊碼（針對客戶有特殊要求產品）；二維碼內容：產品料號/型號/週期/數量，二維碼掃描資訊：《1138800091||G10RSY-3L||1846D101||340PCS》（二維碼格式為DataMatrix）空白標籤紙尺寸要求：9*6.5cm 備註：1138800091、PGH5610RSY-3 LF、1846D101、340PCS四欄位字體為19號；Inspector檢驗員欄位：字體8號其他欄位字體均為：10號4、出貨WBNT500L產品需出TCP自動化作業的5、外箱CARTON NO. 編碼說明：A、CARTON NO.共計12碼, 前8碼分別是年月日, 流水號按出貨箱數編碼，例如出貨兩箱，第一箱內所有標籤的流水號全部為0001（包含料卷、小箱），第二 箱內所有標籤的流水號全部為0002，每次出貨不需要續號（每次更新）。
CKD出货包装作业规范
(尾数必须使用原厂碎盘/卷装包材真空包装)。
6.4以胶盘(Tray)装物料禁止使用胶带黏贴(类似透明胶)，胶盘上有黏贴痕迹亦不可有。
6.5卷装物料不可使用类似透明胶黏贴或有黏贴过的痕迹。
6.6电池包装需在外箱箱唛上面贴上电池警告标签。
5.5CKDEE电子类物料，ME机构类物料包装方式(尾数卷料包装方式)：
5.5.1EE电子类原包装是卷装方式时，必须以垂直方式摆放至箱内。
(请参考如下红色箭头指示方式)。
5.5.2箱内空间必须被填Fra bibliotek(不可有空隙)，可使用软性气泡填充物来塞满空隙。
5.5.3EE电子类原包装为卷装物料不能摆放的太紧(塞的太紧密,会挤压)，以避免发生损伤或毁坏变形现象。
5.5.4CKDEE物料包装方式(箱内上、下、左、右填塞气泡填充物品)。
5.5.5CKDEE电子类物料包装方式(特殊卷装料:直径较大者)。
如下图示EE电子类卷装物料直径较大，必须以水平方式叠放於箱内。
另在摆放栈板时，必须放在最上端(以避免挤压)。
5.5.6ME机构类盘装物料箱内空间必须被填满(不可有空间)，尾数部分可使用原厂物料盘填充来料外层如有塑胶袋包装，填充之後需使用塑胶袋包装好。
5.4CKD外箱封箱方式说明：
5.4.1外箱摺叠合盖後，必须密合不能曝露看到箱内物品。
5.4.2外箱封箱方式:采“H”字方式封箱作业，请参考如下红色框标示位置。
5.4.3封箱胶带规格：
5.4.3.1厂商交货整箱，无须拆封，则依厂商胶带规格，不需再次封箱。
5.4.3.2若是需拆封重新装箱，依厂内规格，透明无任何logo字样。
LAVA SKD包装规范
标贴 位置
1：卡通箱材质K=A，尺寸470*300*270 the material of carton is K=A the size will be 470*300*270 2：包装物料清单：卡通箱，隔板3pcs（上中下），静电袋，气泡袋，防潮袋 3pcs carton protective boards /antistatic bag/waterproof bag 3：功能机一个卡槽装6pcs，智能机一个卡槽装2pcs.
6pcs for each card slot about feature phone and 2pcs for smart phone 4：不能有多余的空间浪费，空间利用率达99%。要求尽量多装。 5：一个气泡袋两个主板，刀卡跟主板平齐不能高出主板太多（浪费空间）。
1：卡通箱材质K=A，尺寸470*300*270 the material of carton is K=A and the size will be 470*300*270 2：包装物料清单：托盘，珍珠棉，隔板2pcs（上下），防潮袋。 pallet/pearl cotton/2pcs carton protective boards 4：不能有多余的空间浪费，空间利用率达99%，要求尽量多装。 5：托盘要扎紧，包装能够包装1M跌落
TP包装 TP package
1：卡通箱材质K=A，尺寸470*300*270 2：包装物料清单：托盘，珍珠棉，隔板2pcs（上下），防潮袋。 4：不能有多余的空间浪费，空间利用率达99%，要求尽量多装。 5：托盘要扎紧，包装能够包装1M跌落
摄像头包装 1.14
1：卡通箱材质K=A，尺寸470*300*270 2：包装物料清单：托盘，防静电袋，隔板2pcs（上下），防潮袋 3：不能有多余的空间浪费，空间利用率达99%，要求尽量多装。 4：托盘要扎紧，包装能够包装1M跌落
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.6.1.4重量轻,但外箱尺寸较大者，请优先摆放在最底层。
5.6.1.5使用之栈板规格为：*1.1m左右，材质：胶合栈板、纸质栈板。
5.6.2栈板叠放外箱时，外箱唛头统一朝外以利辨识。
5.6.3如栈板叠放时尚有多余空间，不能直接使用空外箱来填补空间；应使用空盒或软性缓冲物来填补此多余空间。
(尾数必须使用原厂碎盘/卷装包材真空包装)。
以胶盘(Tray)装物料禁止使用胶带黏贴(类似透明胶)，胶盘上有黏贴痕迹亦不可有。
卷装物料不可使用类似透明胶黏贴或有黏贴过的痕迹。
电池包装需在外箱箱唛上面贴上电池警告标签。
5.3.3外箱内容说明贴纸内容参考如下：
（1）1.)物品料号2.)数量3.)条码（包含料号和数量）4.）料号描述。
范例：
（2）当有二种或以上物品装在同一箱时,P/NX逐一增加list,X为流水号。
范例：
5.3.4CKD外箱编号贴纸位置：每一箱正面右上角。
5.3.5非所装物料原厂外箱时请清除其它厂商贴纸内容。
电子类物料，ME机构类物料包装方式(尾数卷料包装方式)：
5.5.1EE电子类原包装是卷装方式时，必须以垂直方式摆放至箱内。
(请参考如下红色箭头指示方式)。
5.5.2箱内空间必须被填满(不可有空隙)，可使用软性气泡填充物来塞满空隙。
5.5.3EE电子类原包装为卷装物料不能摆放的太紧(塞的太紧密,会挤压)，以避免发生损伤或毁坏变形现象。
5.5.7纸箱内上、下、左、右如有空隙可使用海绵填充物来塞满空隙。
5.5.8如来料物料是小纸箱包装，尾数部分需使用原厂包装纸箱填充。
栈板包装方式(摆放、角板边形条、围膜)：
5.6.1栈板叠放外箱方式&注意事项：
5.6.1.1最重物品外箱优先摆放在最底层，依次重量叠放(最轻物品外箱放最上面)。
5.6.1.2尺寸较大外箱优先摆放在最底层，依次尺寸大小叠放。
外箱封箱方式说明：
5.4.1外箱摺叠合盖後，必须密合不能曝露看到箱内物品。
5.4.2外箱封箱方式:采“H”字方式封箱作业，请参考如下红色框标示位置。
5.4.3封箱胶带规格：
5.4.3.1厂商交货整箱，无须拆封，则依厂商胶带规格，不需再次封箱。
5.4.3.2若是需拆封重新装箱，依厂内规格，ห้องสมุดไป่ตู้明无任何logo字样。
Pallet:栈板。
职责：
业务单位：负责产品的所有出货安排，以及提供出货所需资料。
资材单位：物控负责产品的采购，以及跟催厂商出货交期。
品管单位：负责产品的出货检验。
工程单位：主导专案导入，文件的制定及发行，全程跟踪掌握产品从采购到出货所有状况的发生。
作业程式：
贴纸：
5.1.1适用时机:EE物料最小包装唛头之张贴。
5.6.4栈板固定打围膜：货物放置在栈板上用围膜固定，如有贵重物品或易碎物品，需在货物边角处加上角板(角板边形条使用量8pcs，用法如下步骤1)：
材质：角板的材质均为纸制。
6.包装备料注意事项：
、C类以整卷方式包装出货，不可有剪料问题。
同一类型物料摆放在同一栈板上。(如电子类A级物料)。
如属A级材料IC,BGA,CPUsocket等(含PCB板)必须有使用真空包装作业。
发行部门
签核人
会签部门
发行部门
签核人
总经办
□
品管部
□
人事行政部
□
工程部
□
PC部
□
采购部
□
仓库部
□
商务部
□
财务部
□
MC部
□
维修部
□
安保部
□
目的
建立一CKD的物料包装方式和可追溯性，以提供被认可正确资讯作业规范标准。
范围
凡属於本公司CKD出货方式均适用之。
名词解释：
EE:电子类物料。
ME:机构类物料。
MOQ:物料唛头数量(最小包装)。
5.1.2MOQ贴纸格式内容参考如下说明：
贴纸资料：1.)P/.)描述说明。3.)Qty。
范例：
5.1.3MOQ贴纸张贴位置：
5.1.3.1请参考如下红色框图示位置，MOQ贴纸不可覆盖原厂贴纸。
5.1.3.2当电子类是以盒装方式内放盘装物料时，则外盒装和内盘装必须贴上MOQ贴纸，请参考如下红色框图示位置。
5.5.4CKDEE物料包装方式(箱内上、下、左、右填塞气泡填充物品)。
5.5.5CKDEE电子类物料包装方式(特殊卷装料:直径较大者)。
如下图示EE电子类卷装物料直径较大，必须以水平方式叠放於箱内。
另在摆放栈板时，必须放在最上端(以避免挤压)。
5.5.6ME机构类盘装物料箱内空间必须被填满(不可有空间)，尾数部分可使用原厂物料盘填充来料外层如有塑胶袋包装，填充之後需使用塑胶袋包装好。
CKD出货包装作业规范
深圳XXXXXX有限公司
SHENZHENXXXXXXXXXXX.
CKD出货包装作业规范
文件编号：
生效日期：
版次：
批准
审核
编制
文件履历表
标题
CKD出货包装作业规范
文件编号
版次
页数
制定部门
仓库
文件制订/修订/废止申请记录
日期
项目
章节
内容
经办人
制订
全部
所有内容
卢翠婷
相关部门会签
会签部门
5.1.3.3一箱有多种物料时，同一物料需捆紮在一起，并在正面加贴一张总数量贴纸(格式和内容同外箱内容说明贴纸)。
外箱编号贴纸：
5.2.1适用时机:物料外箱编号唛头贴纸之张贴。
外箱内容说明贴纸(最好一料号对应一张外箱唛头贴纸)：
5.3.1适用时机：物料外箱内容说明之张贴。
5.3.2外箱内容说明贴纸材质：铜板纸(白底亮面)。
