第15章 电功和电热

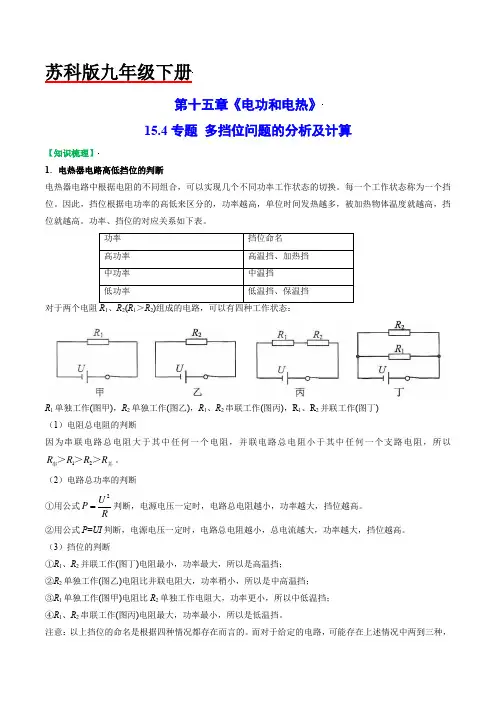

15.4专题多挡位问题的分析及计算
苏科版九年级下册第十五章《电功和电热》 15.4专题 多挡位问题的分析及计算【知识梳理】1．电热器电路高低挡位的判断电热器电路中根据电阻的不同组合，可以实现几个不同功率工作状态的切换。
每一个工作状态称为一个挡位。
因此，挡位根据电功率的高低来区分的，功率越高，单位时间发热越多，被加热物体温度就越高，挡位就越高。
功率、挡位的对应关系如下表。
1212R 1单独工作(图甲)，R 2单独工作(图乙)，R 1、R 2串联工作(图丙)，R 1、R 2并联工作(图丁) （1）电阻总电阻的判断因为串联电路总电阻大于其中任何一个电阻，并联电路总电阻小于其中任何一个支路电阻，所以12R R R R 并串＞＞＞。
（2）电路总功率的判断①用公式2U P R判断，电源电压一定时，电路总电阻越小，功率越大，挡位越高。
②用公式P =UI 判断，电源电压一定时，电路总电阻越小，总电流越大，功率越大，挡位越高。
（3）挡位的判断①R 1、R 2并联工作(图丁)电阻最小，功率最大，所以是高温挡； ②R 2单独工作(图乙)电阻比并联电阻大，功率稍小，所以是中高温挡； ③R 1单独工作(图甲)电阻比R 2单独工作电阻大，功率更小，所以中低温挡； ④R 1、R 2串联工作(图丙)电阻最大，功率最小，所以是低温挡。
注意：以上挡位的命名是根据四种情况都存在而言的。
而对于给定的电路，可能存在上述情况中两到三种，比如某电路存在①②③三种情况，那么②就叫中温挡，③就叫低温挡；另一电路存在②③④三种情况，②就叫高温挡，③就叫中温挡；还有一电路只存在③④两种情况，③就叫高温挡，④就叫低温挡了。
所以具体的挡位命名需根据题目信息确定，只需根据功率的高低排序和题目中挡位对应起来就行了。
2．常见的高低温挡电路举例（1）串联电路（R1＞R2）121212作时通过自身的电流不相同，计算时不要张冠李戴。
（2）并联电路（R1＞R2）挡位开关组合电路状态12121212在哪个挡位工作，通过自身的电流都不变。
第十五章 电功与电热
第十五章 电功与电热第1课时 电能表与电功课标解读1．知道电能表是测量电功的仪表.会用家用电能表测量家庭用电器的电功. 2．会根据家用电能表的表盘数据计算电功. 3．知道电功的概念及其单位.理解电功的公式. 4．会对一些家庭用电器进行简单的电功计算. 5．培养理论联系实际的学习习惯.典型例题例1 一个阻值为10Ω的电阻器接在电压是3V 的电源上，它通电5min 电流做的功是多少？ 全解：根据欧姆定律0.3A 103VR U I =Ω==，270J 60s 50.3A 3V UIt W =⨯⨯⨯== 例2 一位同学家上周末电能表的示数为 ， 本周末示数为 ，则本周用电_______KW ·h ，若电能表铭牌上标有：“3 000 r/(kW·h)”，则这周内电能表转_________圈.全解：电能表的示数中，最后一位是小数， h KW h KW h KW W W W⋅=⋅-⋅=-=3.152.13265.134112转的圈数是15.3KW ·h ×3 000 r/(kW·h)=45900r例3 如图所示电路中，电源电压U=6V ，并保持不变，电阻R=5Ω，滑动变阻器的阻值范围为0～10Ω，地滑动变阻器的从左端移到右端的过程中，问 （1）闭合开关后，电流表和电压表的示数范围各是多少？ （2）电路接通25s 内，电阻R 消秏的最大电能是多少？ 全解：（1）当滑片滑到左端时，6V U 1.2A 56VR R U I 0R R P1==Ω=+==，，滑；当滑片滑到右端时，2V50.4A 'I U'0.4A 1056VR R U I 10R R P2'=Ω⨯=⋅==Ω+Ω=+=Ω=R ，，滑 （2）()J 101.825s 51.2A t 222⨯=⨯Ω⨯==R I W所以，电流表示数范围是为0.4A ～1.2A ，，电压表的示数范围是2V ～6V ；最大电功是1.8×102J1 32 6 2134 1 5课堂作业1.单位换算:(1)1.5 kW·h=__________J ；(2)7.2×105 J=__________ kW·h ．2.(2009·福州)小林家4月底电能表读数为2 708.7 kW·h ，5月底电能表读 数如图所示，那么5月份他家消耗了__________kW·h 的电能，应付电费__________元(按每度电均价0.5元计算).3.电子式电能表表盘上标有“3 000 imp /(kW·h)”字样，将某用电器单独接在该表上工作20 min ，电能表指示灯闪烁了33次.该用电器在上述时问内消耗的电能为_________J ．4.(2009·丽水)如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇.电池板在太阳光的照射下，将________能转化为电能，驱动电风扇工作.电风扇工作时的电压为1.2 V ，电流为50 mA ，若电风扇正常工作了1小时，电流做功为_________J ，消耗的电能是__________J.5.当一个定值电阻两端的电压变为原来的两倍时，在相同时间内，这个电阻消耗的电能变为原来的 ( ) A.4倍 B.2倍 C.1/2 D.1/4课后作业6.1 kW·h=_________J ，在数值上等于功率为1 kw 的用电器工作__________所消耗的电能．7.电流做功的过程，伴随着______能转化为____________能的过程.电流通过电热毯时，电能转化为_______能;电流通过电风扇时，电能主要转化为__________能．8.小明家的电能表上的一些技术参数如右表，“电压220 V”表示电能表__________________________，“10 A” 表示电能表_______________________________，“3000 r/(kW·h)”表示__________________________．9.小华家电能表4月底的示数为 ，5月底的示数为 则小华家5月份消耗的电能为______kw·h ，应付电费_____元(按每度电均价0.5元计算)． 10.电流通过电动机做了300 J 的功，则电动机所消耗的电能________(大于/等于/小于)300 J ，电动机所转化的机械能_________(大于/等于/小于)300 J ．11.一只家用电子式单相电能表上标有“6 400 imp /(kW·h)”字样，表示每消耗_____kW·h 的电能，电能表的指示灯闪烁6 400次.若室内只接了一只灯泡，测出指示灯在30 min 内闪烁了32次，则灯泡在这段时间内消耗的电能是_____________J ．12.电能表在电路中测量的是 ( ) A.电流 B.电压 C.电功 D.电阻2 13 8 2 2 1 7 8 213.三峡工程举世瞩目，其水电站的年发电量在847亿kw·h以上，“kw·h”是下列哪种物理量的单位( )A.时间B.电流C.电压D.电功14.下列能量转化错误的是( )A.利用太阳能电池供电——将太阳能转化为电能B.给手机电池充电——将电能转化为内能C.白炽灯在工作——将电能转化为内能和光能D.用电暖气取暖——将电能转化为内能15.如图所示，对于电能表面板上的一些参数的理解，下列说法错误的是( )A.此时电能表的读数为120.7度B.“220 V”是指这个电能表应该在220伏的电路中使用C.“10(20)A”是指这个电能表使用时正常工作电流为10A或20AD.“600 revs/(kw·h)”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转16.关于电功，下列说法正确的是( )A.通电的时间越长，电流所做的功越多B.通过用电器的电流越大，电流所做的功越多C.用电器两端的电压越大，电流所做的功越多D.电流做功越多，消耗的电能就越多17.某同学想探究“相同时间内电流做功的多少与电流的关系”.现在实验器材有:电源，开关，电流表两只，小灯泡两只(电阻不同)，导线若干．(1)实验中，要控制小灯泡________相等，可以使两只小灯泡_______联起来．(2)实验中，可以观察小灯泡的___________来比较相同时间内小灯泡中电流做功的多少．(3)选用两只阻值不同的小灯泡，是为了当它们两端电压相等时，通过灯泡中的____不同.(4)连接好下面的实物图，并在虚线框内画出实验的电路图.18.某电热器接在220 V的电路上，通过的电流为400 mA，若通电5 min，则电流做了多少焦耳的功?消耗的电能是多少?若将该用电热器接在110 V的电路中，则相同时间内电流做的功是多少焦?19.小洪家本月用电100度，他家电能表本月初的示数如图所示，则本月底电能表上的示数是，，本月用电与完全燃烧质量为多少千克的焦炭所释放的热量相等?(焦炭的热值q=3.0×107 J/kg)20.(2009·新疆)如图所示的电路，电阻R1=10Ω若断开S2、闭合S1，电流表的示数I1=0.30 A；若闭合S1、S2，电流表的示数I2=0.50 A.求：(1)电源两端的电压．(2)电阻R2的阻值．(3)电流通过电阻R2 2 min所做的电功．21.小明家电能表和电冰箱的铭牌如下表．根据图表中的信息，回答下列问题：(1)电冰箱每天消耗的电能是多少焦?(2)若电能表后只有电冰箱在工作，每天电能表的转盘转多少转?第2课时电能表与电功(习题课)课堂作业1.“神舟六号”太阳帆上的太阳能电池能把接收到的太阳能的20％转化为电能，太阳能电池是由很多片单晶硅组成，每片单晶硅可输出0.6 V电压和100 mA电流，则每小时照射到一片单晶硅电池上的太阳能为多少焦?2.在家庭电路中，某白炽灯正常发光时灯丝的电阻为484Ω，则该灯泡正常发光l h所消耗的电能是多少焦?合多少千瓦时?3.R1=6Ω、R2=12Ω串联后接到12 V的电源上，求:(1)R2两端的电压.(2)5 min内电流通过R1所做的功．4.R1=6Ω、R2=12Ω并联后接到12 V的电源上，求:(1)1 min内电流通过R1所做的功.(2)通电多长时间，整个电路消耗10 800 J的电能?5.一电能表表盘上标明“1200r/(kw·h)”，将某用电器单独接在该表上，当用电器工作4 min后，电能表转盘转过55 r.若用电器两端电压是220 V，求通过该用电器的电流.：R2 =3：4．6.如图所示，电源电压不变，R(1)当S1、S2都闭合时，若电表甲、乙都是电压表，则电表甲、乙的示数之比是_______，相同时间内电流通过R1、R2做功之比是_________．(2)当S1闭合、S2断开时，若电表甲、乙都是电流表，则电表甲、乙的示数之比是______，相同时间内电流通过R1、R2做功之比是______．7.一电热器电阻为R，当它两端电压为U，通电时间为t时，消耗电能为W，若要使它消耗的电能为4W，则下列方法正确的是( )A.电阻R不变，电压U不变，通电时间变为原来的2倍B.电阻R减半，电压U增大1倍，通电时间不变C.电阻R不变，电压U增大1倍，通电时间不变D.电阻R减半，电压U不变，通电时间不变(写出分析过程)8.(2009·天津)某同学家中一品牌洗衣机所用的电动机的工作参数如下表：其中，洗涤电动机的工作电流已模糊不清，他想用所学知识把它测出来.于是，他将家中的其他用电器都关闭，只让洗衣机正常工作.洗衣机工作时，经过进水、洗涤、排水、脱水等程序.洗衣机洗涤时，洗涤电动机要经历正转、停、反转的过程.该同学测得一次洗衣服的全过程中，洗涤时电动机工作时间为12 min，脱水时所用时间为2 min，标有“3 000 r/(kW·h)”的电能表盘恰好转过了84 r.则:(不计进水、自动排水时控制系统和指示灯的耗电)(1)一次洗衣的全过程消耗多少电能?(2)脱水时消耗多少电能?(3)洗涤时消耗多少电能?(4)洗涤电动机的工作电流是多少?(保留一位小数)课后作业9.已知R1：R2=3：2，若将它们串联在电路中，则它们两端的电压之比为________，相同时间内电流做功之比为________;若将它们并联在电路中，则通过它们的电流之比为_________，相同时间内电流做功之比为_________.10.A、B、C三个电阻，A两端的电压为2 V，通过的电流为200 mA;B的电阻为10Ω，两端的电压为4 V；C的电阻为4Ω，通过的电流为1 A.在1 min内三个电阻所消耗的电能分别是W A =______ J、W B =_________ J、W C =__________ J．11.手机、数码相机等电器中都使用可充电电池，电池上所标的“电压”和“容量”是两个主要参数，容量的单位通常为“毫安时(mA·h)”.某种可充电电池所标的电压是3.6 V，容量为500 mA·h，则该电池充一次电所消耗的电能是________ J，1 kW·h电能可供这种电池充电________次.(不计充电过程中能量损失)．12.一电阻丝通过的电流为I，在t时间内消耗的电能是W，如果通过它的电流增加到3I，在相同时间内消耗的电能是( )A.3WB.6WC.9WD.18W13.如图，导体AB是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同的时间内，下列叙述正确的是( )A.电流通过A、B所做的功是W A > WBB.电流通过A、B所做的功是W A < WBC.电流通过A、B所做的功是W A = WBD.无法判断电流通过A、B所做劫的大小14.设电阻R1<R2 ，在电路电压恒定的情况下，相同时间内要使电路中电流做功最多，应采用的连接方法是( )A.R1单独接入电路B.R2单独接入电路C.R1、R2串联后接入电路D.R1<R2并联后接入电路15.如图所示的电路中，当开关S闭合后，电流表A1和A2的示数之比为5：1，则在相同时间内，电流通过R1和R2所做的功之比为( )A.1：4B.5：1C.1：5D.4：116.如图所示的电路，两只电压表的指针均指在刻度盘正中央，以下判断正确的是( )A.通过R 1的电流小于通过R 2的电流B.R 1两端的电压与R 2两端的电压相等C.R 1电阻值大于R 2电阻值D.相同时间内R 1消耗的电能小于R 2消耗的电能17.如图所示，灯泡和电阻串联后接在电压为U 的电路中，已知电阻的阻值为R ，通过电路的电流为I ，则灯泡在t 时间内消耗的电能是 ( ) A.UIt B.t U 2RC.I 2RtD. UIt-I 2Rt18.某电炉的电阻是48.4Ω，接到220 V 的电路中，通电5 min ，电流做了多少焦的功?19.一个小电动机接在6V 的电源上，通电1 min 电流做功180 J.求:通过电动机的电流是多大?20.小明家的电能表及某月月初、月末的两次示数如图所示.求： (1)小明家在本月用电多少千瓦时?(2)在关闭了所有电器后，小明的妈妈用一只电熨斗熨烫衣服，已知电路中的电压是220 V ，通过电熨斗的电流是4.5 A ，熨烫一件衣服需10 min.请计算电流做了多少功?这段时间内，电能表转盘转了多少转?第3课时 电功率(一)课标解读1．理解电功率的概念.2．知道电功率的公式、单位、物理意义. 3．会用电功率的公式及变形公式进行计算.典型例题例题1 把R 1=2Ω和R 2=4Ω的电阻串联后接在电源上，已知R 1两端的电压是1 V ， 求： (1)电源电压.；(2)电阻R 1消耗的电功率；(3)5 min 内电流通过R 2所做的电功. 全解：(1)因为R 1、R 2串联，I 1=I 2=I ，U 1=1V ，0.5A 21V R U I 111=Ω==， ()()3V 420.5A R R I U 211=Ω+Ω⨯=+= (2)0.5W 0.5A 1V I U P 111=⨯=⋅=(3)U 2=U-U 1=3V -1V=2V ，W=300J 60s 50.5A 2V t I U W 12=⨯⨯⨯==所以，电源电压.是3V ；电阻R 1消耗的电功率是 0.5W ；5 min 内电流通过R 2所做的电功是300J.例题2 如图，电阻R 1=12Ω，R 2=8Ω，开关闭合后， R 1中通过的电流I ，是0.3 A ；，求：(1)电阻R 1、R 2的电功率各是多少? (2)电阻R 2在10 min 内消耗的电能是多少? 全解：(1)因为R 1、R 2并联，I 1+I 2=I ，U 1=U 2=U ；U 1= I 1 R 1=12Ω╳0.3 A=3.6V ，U 2=3.6V ，0.45A 83.6VR U I 222=Ω==1.62W 0.45A V 6.3I U P 1.08W 0.3A 3.6V I U P 222111=⨯===⨯==，(2)W=Pt=1.62W ╳10╳60s=972J所以，电阻R 1的电功率是1.08W ，R 2的电功率是1.62W ；电阻R 2在10 min 内消耗的电能是972J.课堂作业1.电功率是表示电流做功________的物理量，电流在_____________________叫做电功率，电功率的常用计算公式是___________．2.做同样多的功，电功率大的用电器花的时间______;在相同的时间里，电功率大的用电器做的功______．3.一个电阻为24Ω的灯泡接在电压为12 V 的电源两端，它的电功率是多少?如果电阻两端的电压变为6 V，电阻的电功率又是多少?4.一只灯泡接到220 V的电路中，10 min消耗的电能是2.4×104 J，求：(1)灯泡的电功率是多大?(2)灯泡中通过的电流是多大?(3)灯丝的电阻是多少?5.将一阻值为121Ω的电阻丝接到220 V的电路中，每分钟消耗电能是多少?该电阻丝的电功率多大?6.某家庭电路中的电能表标有“220 V 10 A”和“3 000 imp/(kW·h)”的字样，问：(1)该家庭能同时使用用电器的最大功率是多少?(2)将某用电器单独接在该表上工作20 min，电能表指示灯闪烁了300次.该用电器的电功率是多少?7.张老师出差时恰逢抄表日，其电能表示数如图甲所示，出差返回时发现家中有一盏60W的台灯亮着，检查其他电器都已切断电源，再查看电能表的示数如图乙所示，则张老师出差的时间长达多少小时？课后作业8.某小灯泡的电功率是750 mW，合________W，表示的物理意义是____________________.9.kW是__________的单位，而kW·h是__________的单位．10.表示电流做功快慢的物理量是( )A.电压B.电功C.电功率D.电阻11.对于电功率的认识，以下说法正确的是( )A.电功率越大的用电器做功一定多B.做相同的功，时间短的用电器功率大C.电功率是反映电流做功多少的物理量D.两个用电器工作时，通电时间短的电功率大12.接在电路中的两个用电器，电功率大的( )A.消耗的电能一定多B.通过的电流一定大C.电流做功一定快D.两端的电压一定大13.两个电阻R1 >R2，分别用P1和P2表示它们的电功率，下列说法正确的是( )A.当电阻丝R1 和R2串联接入电路中时，电功率P1 <P2B.当电阻丝R1 和R2并联接入电路中时，电功率P1 >P2C.电功率P1一定大于P2D.电功率P1可能小于P2也可能大于P214.把10Ω和20Ω的两个电阻串联接在12 V的电源上，它们消耗的电功率之比为( )A.1：2B.2：1C.1：1D.1：415.把10Ω和20Ω的两个电阻并联接在12 V的电源上，它们消耗的电功率之比为( )A.1：2B.2：1C.1：1D.1：416.某用电器的电功率为100 W，它工作1 h消耗的电能是多少千瓦时?另一个用电器工作40 h，消耗的电能是1 kW·h，则它的功率是多少瓦?17.某同学想借助如图所示的电能表测出家中一盏电灯的电功率.(1)测量时除用电能表外，还需要使用的测量工具是_________?(2)关掉家中其他的所有用电器，只让这盏电灯工作，测得电能表转盘转10 r所用的时间是2 min，则这盏灯的电功率是多少?第4课时电功率(二)课标解读1．理解用电器的额定功率和实际功率的概念.2．会用电流表、电压表和滑动变阻器等测定小灯泡的电功率.3．能够结合欧姆定律公式将电功率公式变形后进行有关实际功率的计算.典型例题例题1要测量小灯泡的电功率，提供的器材包括:小灯泡(2.5 V，0.5 A)、电源(电压为3 V)、电流表、电压表、滑动变阻器、开关、导线若干.(1)请用笔画线将图甲中的电路连接完整．(2)要测量小灯泡的额定功率，闭合开关后，正确的操作为____________________________________________________________________________，最后利用公式求出额定功率．(3)某次实验时电压表和电流表的示数如图乙所示，则此时小灯泡的实际功率为_______W．(4)实验要求改变小灯泡两端的电压进行多次测量，这样做是为了_____________________________________________________________________________________.全解：(1)连接电路如右图所示，因为电源电压只有3V，所以电压表选择0～3V量程，灯泡的额定电流只有0.5A，所电流表选择0～0.6A量程.(2)移动滑动变阻器滑片，使电压表的示数为2.5V(3)0.51(4)测不同电压下的实际功率例题2标有“4 V 1 W”的小灯泡和“20Ω 1 A”的滑动变阻器连接在如图所示的电路中，电源电压为6 V，电流表量程为“0～0.6A”，电压表量程为“0～3 V”.为确保电路安全，闭合开关时，滑动变阻器接人电路的阻值变化范围应控制在什么范围内?(不考虑温度对电阻的影响)全解：闭合开关时要确保电路安全，必需使电压表两端的电压小于3V ，通过电流表的电流不超过0.6A ；当L 正常发光时，0.25A 4V1WU P I ===额额额， 所以，电路中的最大电流为0.25A 时，，此时滑动变阻器的电阻最小；即I 大=0.25A ，Ω===240.25A 6V I U R 大总，()Ω===161W4V P U R 22L 额额R 总=R L +R P １，所以，R P １= R 总-R L =24Ω-16Ω=8Ω；此时电压表的示数为U P1=I 大R P １=0.25A ×8Ω＝2V ＜3V ，电压表安全. 当电压表的示数为3V 时，U L =6V -3V=3V ，A 1875.0163VR U I L L =Ω==小于0.6A ， 此时U L =U P2=3V ，R P2=R L =16Ω.所以滑动变阻器接人电路的阻值变化范围是8～16Ω. 例题3 小明一个人坐在家中吊灯下看电视，妈妈回家后把电饭锅接入电路，则电路中（ ）A.总电流变小B.总电压变大C.总电阻变大D.总功率变大全解：根据家庭电路的特点，容易发现B 选项是错误的，D 选项是正确的，再运用公式I =P /U 可以发现电路中的总电流变大，即A 选项是错误的；又由于电路中总电阻R =U /I ，一定，变大，可见电路的总电阻变小，即C 选项是错误的. 正确答案是： D课堂作业1.标有“2.5 V 0.3 A”字样的小灯泡的额定功率是________W .当把它接人电压为2 V 的电路中时，通过它的电流是0.25 A ，则小灯泡的实际功率是_________W .2.一家用白炽灯泡上标有“PZ220-60"的字样，其中“220"表示________________，“60”表示_________________，若把它接在110 V 的电源上使用，灯泡的实际功率是________W ．3.白炽灯泡的亮暗取决于灯泡的实际功率.分别标有“PZ220-60”、“PZ36-60”的甲、乙两盏白炽灯，当它们正常发光时，通过它们的电流I 甲_____ I 乙，两灯的电阻R 甲_______ R 乙，两灯的实际功率P 甲________ P 乙(真>、=、<)，两灯的亮度___________(甲亮些、一样亮、乙亮些).4.小华同学用电池组(电压为3 V)、电压表、电流表和滑动变阻器等器材，测量标有“2．5 V”字样小灯泡的电功率．(1)如图所示是小华连接的实物连接图，其中有一处连接错误，请在错误连线上打“×”，并用笔域线代替导线画上正确的连线．(2)电路错误改正后，小华闭合开关S ，发现无论怎样调节滑动变阻器灯泡都不亮，且电压表有示数、电流表示数始终为零.造成这种故障的原因是_____________________________．①小灯泡L的额定功率为_________W；②小灯泡消耗的功率与其发光亮度之间的关系是______________________________；③小华通过表中的数据，求出了灯泡在不同发光状态下的电阻值，发现这几个电阻值相差较大，其主要原因是_____________________．课后作业5.在物理学中，把用电器_______________时的电压值和电流值，分别叫做额定电压和额定电流.在_________________下正常工作时的电功率叫额定功率．6.一只标有“220 V 25 W”的灯泡，其中“220 V”表示该灯___________________，“25 W”表示该灯的________________________，1 kW·h电能可供该灯正常工作_______h．7.一只标有“220 V 1 500 W”的电炉接在220 V的电路上，1 h要消耗_______kW·h的电能，通过的是电流是_______A，1 s内电流做功________J．8.在“测定小灯泡电功率”的实验中，实验的原理是___________.为了测出额定电压为2．5 V 的小灯泡的额定功率，至少要用________节干电池，电压表应和__________并联，电压表最好选用__________V的量程.闭合开关后要调节_____________________，使电压表的示数为________V;若此时电流表的示数为0.2 A，则该灯泡的额定功率为_________W．9.灯泡L1和L2分别标有“220 V 40 W”和“220 V 60 W”的字样，它们中________的电阻大些.若灯丝的长度相同，__________灯丝粗些．10.灯泡L1和L2分别标有“220 V 25 W”和“220 V 15 W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是__________，通过的电流之比是__________，消耗的实际功率之比是_____________，较亮的灯是____________.11.白炽灯的亮度决定于它的( )A.额定功率的大小B.实际功率的大小C.灯泡两端电压的大小D.灯泡中通过电流的大小12.分别标有“PZ220-100”、“PZ36-100”的甲、乙两盏白炽灯，当它们正常发光时( )A.甲灯较亮B.乙灯较亮C.一样亮D.无法确定哪个较亮13.额定电压相同的两只灯泡，其额定功率之比为2：3，则两灯的电阻之比为( )A.2：3B.3：2C.4：9D.9：414.一个标有“12 V 6 W”的灯泡接人某电路中，测得通过它的电流是0.4 A，则它的实际功率( )A.等于6 WB.小于6 WC.大于6 WD.无法确定15.爱思考的林刚利用如图所示的电路进行实验，当闭合开关S后，发现标有“6 V 3 W”的灯L1和标有“12 V 3 W”的灯L2亮度并不相同.已知电源电压为6 V，不考虑灯丝电阻值随温度的变化，求：(1)通过灯泡L1的电流为多大?(2)灯泡L1每分钟消耗多少电能?(3)灯泡L2的实际功率是多大?电路中灯L1和L2哪个更亮?16.小强做测定“小灯泡的电功率”实验时，所用器材有电压为6 V的电源，额定电压为2.5 V的小灯泡，小强通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的图像，根据图像提供的信息，可计算出小灯泡的额定功率是多少？当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻和电功率分别是多少?17.在用电高峰时，家庭电路的电压如果降低5％，则标有“PZ220-100”的白炽灯在此时的实际电功率为多少？(忽略温度对灯丝电阻的影响)第5课时电功率(三)课堂作业1.若要使标有“6 V 1 W”字样的电灯接在9 V的电路上正常发光，应串联一个多大的电阻?该电阻消耗的电功率为多少?2.如图所示，电源电压保持不变，S闭合，S1断开时，L正常发光，电路的功率为4 W；S1闭合时，电路的总功率为9 W，此时通过R的电流为0.5 A.，求：(1)灯泡的额定电压．(2)灯泡的电阻．第2题3.标有“6 V 6 W”、“9 V 3 W”字样的灯L1和L2，串联接在某电源上，设灯丝的电阻不变，要保证两灯安全工作，电源电压不应超过多少伏？若将两灯并联使用，要保证两灯安全工作，则干路中的电流不超过多少安?4.某定值电阻两端的电压由U变为U/3时，消耗的电功率变化了0.8 W，当电阻两端的电压变为3U时，该电阻消耗的电功率为多少？5.一只标有“220 V 100 W”的灯泡与一电阻串联后，接在220 V的电源上，电阻消耗的功率为10 W，则此时灯泡消耗的功率___________(大于/等于/小于)90 W.分析过程：6.在如图所示的电路中，电源电压为9 V且保持不变，电流表的规格为“0～0.6 A”，电压表的规格为“0～15 V”，灯泡上标有“6 V 6 W”字样，灯泡电流随电压变化关系如图所示，求：(1)灯泡正常发光时的电流.(2)当电流表示数为0.4 A时，电压表的示数．(3)为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率．课后作业7.一小灯泡标有“6 V 1.8 W”字样，它正常工作时的电阻是_______Ω;如果电阻保持不变，当加在它两端的电压为5 V时，通过它的电流为_______A.但是在它不工作时，用测电阻的仪表测得它的电阻却是8Ω.关于这种差异的合理解释是:灯丝的电阻随_________而改变．8.(2009·安顺)如图所示，电源电压恒定.小灯泡L标有“3 V0.6 W”字样，R为定值电阻，闭合S，断开S1 ，小灯泡正常发光;若再闭合S1 ，发现电流表示数变化0.3 A，则R的阻值为______Ω，此时灯泡L和电阻R消耗的功率之比是__________.9.用电器R1和R2上都标有“6 V”的字样，已知它们的电流随电压变化的图像如图所示.利用该图像可求出用电器R1的额定功率是_________W;若把R1和R2串联在电源电压为6 V 的电路中工作，则用电器R2的实际功率是__________W ．10.将“6 V 3 W”的灯泡L1和“6 V 2 W ”的灯泡L2串联后接入6 V 电路中，设灯丝的电阻不变，L 1的实际电功率为_______W ，并联后接入6 V 电路中，电路的总功率为_________W ．11.某定值电阻中的电流由I 变为3I时，电功率变化了0.8 W ，当电阻中的电流变为2I 时，该电阻的电功率为_________W ．12.两只“PZ220-60”的灯泡串联在220 V 的电路中，总的电功率为 ( ) A.120 W B.60 W C.30 W D.15 W13.将额定电压相同的两个灯泡L 1和L 2串联后接入电路中，接通电路后发现L 1要亮一些，则下列判断正确的是 ( ) A.L 1的电阻可能比L 2的小 B.L 1的额定功率可能比L 2的大 C.若将两灯并联接入电路中，L 1更亮 D.两灯正常工作时L 1要暗一些14.以下家用电器正常工作时，电功率大约为l kW 的是 ( )A.微波炉B.电冰箱C.电风扇D.电视机15.要把一个额定电压为U 的电阻丝接在2U 的电路中，而不改变它原来的功率，则应 ( )A.串联一根相同的电阻丝B.将电阻丝剪去一半C.并联一根相同的电阻丝D.将电阻丝对折后接入电路16.灯L1标有“8 V 16 W”的字样，灯L2标有“12 V 36 W”的字样.两灯串联后接在电压为U 的电路中，要保证两灯不损坏，设灯丝的电阻不变，电压U 的最大值应是 ( ) A.8 V B.12 V C.16 V D.20 V17.由电压为220 V 的电源向远处某工地的一盏标着“PZ220 60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55 W ，则导线消耗的功率 ( ) A.小于5 W B.等于5 W C.大于5 W D.不能确定 18.(2009·柳州)如图所示，电源电压为9 V ，标有“6 V 6 W”字样的灯泡正常发光.求：(1)通过灯泡的电流． (2)电阻R 的阻值大小．19.某物理兴趣小组同学设计了如图甲所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“0～15 V”，电流表量程为“O～0.6 A”，小灯泡标有“6 V 1.2 W”字样，R0为20Ω的定值电阻.小组根据记录的电流表和电压表示数变化，描绘出U-I关系图，如图乙所示．(1)求灯泡正常发光时的电阻．(2)求当电压表示数为l V时，通过R0的电流．(3)调节电源电压，求当小灯泡与定值电阻R0消耗的总功率为0.8 W时，小灯泡的实际电功率20.(2009·常德)如图所示，电源电压U=18 V，当滑动变阻器的滑片P移至最左端时，小灯泡L正常发光，电流表的示数为0.5 A;当滑片P移至中点时，电流表的示数变为0.25 A.求：(1)小灯泡的额定功率．(2)滑动变阻器的最大阻值．。
九年级物理15章 电功和电热 重点知识梳理
15章重点知识15.1 电能表与电功1.电能表:用来测量。
2.电能表常数表示。
3.电能表的计量单位是，符号位，俗称。
1kW·h= J,在数值上等于。
4.电功：。
电功大小与、、有关。
电功的公式W= = = .电功的国际单位简称符号。
5.两个灯泡串联，通过灯泡的电流，电压，电流做的功，灯泡就越亮。
两个灯泡并联，灯泡两端的电压，电流，电流做的功，灯泡就越亮。
15.2 电功率1.电功率：。
根据功率的公式P= 和电功的公式W= ，可得电功率P= .2.电功率的单位是，简称，符号。
电功率的单位还有和，1kW= W 1W= mW.3.额定功率：。
4.测量小灯泡功率的实验中，连接电路时开关应该，滑动变阻器的滑片应放在位置，实验过程中，滑动变阻器的作用是。
5.当U实＞U额时，P实P额；当U实＜U额时，P实P额；当U实=U额时，P实P额；6.使用用电器时，加在其两端的电压一般额定电压，否则会造成，从而导致。
7.测量小灯泡功率实验（1）实验原理（P=UI）（2）滑动变阻器的作用（a.保护电路；b.在电阻R不变时，用来改变电阻R两端的电压）（3）如何改变灯泡的电功率（通过改变滑动变阻器的阻值改变灯泡的电流及两端的电压大小，从而改变灯泡的电功率）（4）实验中多次测量的目的（为了寻找电功率与电压的关系及亮度规律）（5）U-I图像的应用（根据U-I图像的绘制，读出某点电流和电压值，得出该点灯泡的电功率）15.3 电热器电流的热效应1.导体中有电流通过时会发热，将能转化为能，这种现象称为。
主要利用电流热效应工作的装置称为。
2.电流通过导体产生的热量与，，。
这个规律叫作焦耳定律，用公式表示为Q= ，若电流的单位是，电阻的单位是，时间的单位是，则热量的单位就是。
3.对于纯电阻电路Q= = = .4.探究影响电流热效应因素的实验（命题点）：（1）被加热的材料选用煤油或空气（利用其比热容小，效果明显且安全）（2）选择加热物质的要求（物质相同、质量相同、初温相同）（3）转换法的应用（通过温度计的示数反映产生热量的多少）（4）控制变量法的应用①探究电热与通电电流的关系，控制电热丝阻值和通电时间相同，改变通过两电热丝的电流大小（电路设计：将阻值相同的电热丝并联在电路中）②探究电热与电阻的关系，控制通过电热丝的电流和通电时间相同，选择两个电阻不同的电阻丝（电路设计：将阻值不同的电热丝串联在电路中）③探究电热与通电时间的关系，控制电热丝的阻值和电流相同，改变通电时间的长短。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能表(有答案)
第十五章电功和电热汇编之电能表一、单选题（本大题共6小题，共12.0分）1.直接测量用电器消耗电能多少的仪器是（）A. 电流表B. 电压表C. 电能表D. 电阻箱2.某电能表的铭牌如下图所示。
下列关于该电能表的说法中正确的是A. “220V”表示该电能表只能在220V的电路中使用，若实际电压低于220V将无法工作B. 由“”可以算出接在该电能表下用电器的总功率最大不超过2200WC. 只将一个“220V 1000W”的用电器接入该电能表下正常工作1小时，表盘将转过600转D. 从表盘可以看出该用户从使用该电能表以来，共消耗3145度电3.5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是A. 电能表是测量用电器消耗电功率的仪表B. 小明家5月初至6月初消耗的电能是120KwC. 小明家5月初至6月初消耗的电能是D. 小明家所有用电器同时工作，总功率不得超过4.某电能表的表盘如图，下列说法中不正确的是（）A. “”表示这个电能表的标定电流是20AB. “50Hz”表示这个电能表在频率为50赫兹的交流电路中使用C. “”表示从开始记数到读数为止，接在电能表上的用电器用去的电能为D. “”表示这个电能表上的转盘每转过1转，接在电能表上的用电器消耗的电能是1200J5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。
表盘上1600imp/(kW·h)表示电能表所在电路用电器每消耗1kW·h的电能，指示灯闪烁1600次。
下列有关说法正确的（）A. 小明家上月消耗的电能为B. 电能表的额定最大电流为10AC. 指示灯闪烁得越快，电能表所在电路的电功率越大D. 小明家同时使用的用电器总功率不应超过2200W6.小明家的电能表标有“3000revs/KW•h“，小红家的电能表标有“2000revs/KW•h”。
所测量的1小时内，两电能表均转过6000转。
苏科版初中物理第十五章《电功和电热》单元PPT课件3
P = W/t = 27 J/60S = 0.45 W
答：在这段时间内，电流做功27焦耳，电流做功的功率 是0.45瓦。
例2：小明参观工厂时，看到一个电度表上标有 1500r/Kw.h 的字样，他用表测得电度表盘在2分钟内转 了120转，于是他算出了当时这个工厂的用电功率是 瓦 解： 电流在2分钟内做的功为： W=(1Kwh/1500r)X120r=0.08Kwh 工厂的用电功率为： P = W/t = 0.08 Kwh/0.333h =2 .4 Kw
4.将标有“××V 10W”的小灯泡L与R＝10的电阻按如图所 示方式连接。闭 合开关S后，电压表的示数为8V，电流表的示数为1A。设小灯 泡灯丝电阻不变. 求：（1）小灯泡L的电阻。 （2）小灯泡L的额定电压。
第27题图
5．如图所示的电路中，电源两端电压保持不变 ,R1=15Ω 。 只闭合开关S1，将滑片 P移至滑动变阻器 R2的中点时，电 压表V2 的示数为 8/3 V，电流表A的示数为I1=4/15 A。只 闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表 A的示数为0.32A。 求：（1）电阻R3的阻值 （2）电源电压 (3)滑动变阻器R2的最大阻值。
物理意义
物理 意义 焦耳 定律
Q=I2Rt
电功
电功率
P=W/t=UI
额定电压 额定功率
W=UIt
实验：
测定功率
例1：一个小灯泡接在电压为1.5伏的电路上通电1分钟， 通过灯泡的电流为0.3安，在这段时间内，电流所做的功 是多少？电流所做的功率是多少？
解：电流在1分钟内做的功：
W = UIt = 1.5 V·0.3 A·60 S=27 J
电功和电功率 （复习课）
第15章电功和电热(基础测试卷)
第15章电功和电热(基础测试卷)一、选择题1．下列家用电器中，属于电热器的是：（）A．电烙铁 B．电风扇 C．电视机 D．电冰箱2．一台家用彩色电视机正常工作时的电功率最接近于（）A．1000W B．200W C．10W D．1W3．有些材料在温度很低的条件下电阻为零，这种材料叫做超导材料。
假如科学家在常温下研制出这种材料，那么它适合制做（）A．白炽灯的灯丝B．加热器的电热丝C．熔断器的熔丝D．输电线路的导线4．下列做法中，不符合安全用电要求的是（）A．家用电器的金属外壳要接地线 B.使用测电笔时,手不能接触笔尖金属体C. 在电线上搭晾衣服 D．发现电线起火时,先切断电源．然后再救火5．以下用电器中，工作时能量转化的主要形式与其它三件不同的是A．电风扇 B．电炉 C．电熨斗 D．电水壶6．有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是：（）A、只有在220V的电压下工作时灯泡的功率才是25W；B、灯泡工作时的功率一定是25W；C、只要电压高于220V，灯泡一定会烧坏；D、只要电压低于220V，灯泡一定不能工作；7．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好：（）A．不大于220W B．不大于1200W C．不大于2.2kW D．不小于2.2kW8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小9．有两盏灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）A．甲灯比乙灯更亮 B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮10．（甘肃省）将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（）A．电烙铁 B．充电器 C．电风扇 D．一样多11．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝．短时间内可以用细钢丝代替12．家庭电路中熔断器的作用是（）A.防止触电B.稳定电压C.测量电能D.保护电路13．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开二、填空题14．一种型号为LX－1的mp3，其电源为一节1.5V的干电池。
物理：苏科版九年级下 第十五章电功和电热复习(课件)
例3：有一只标有“Pz220—100”字样的灯泡，接到电压为 110伏的电路中，这只灯泡消耗的实际功率是多少？
解： 由P=U2/R，可得：
R=U2额/P额=（220V）2/100W=484Ω P实=U2实/R=（110V）2/484Ω =25W 答：灯泡消耗的实际功率为25瓦。
练习巩固
1.某养鸡场有一台电热孵卵器，其发热体由两 条110的电阻丝并联组成。如果通过发热 体的电流是2A，通电10s该发热体产生的热量为 ______________ J。 2.某宿舍内有“PZ220-40”的电灯20盏，“220V 60W”的彩电10台，这些电器同时使用时，消耗 的总功率是 W。 3.标有“6V 6W”的灯泡，如果接在15V的电路中 并使其正常发光，应 联一个阻值为 Ω 的电阻。
6、电功率的测量： 实验方法：伏安法测电功率； 常用方法：用电能表测电功率； 三、焦耳定律： 1、内容： 电流通过导体产生的热量跟电流的平方 成正比，跟时间成正比。 2、公式： Q=I2Rt 3、导出公式： 由I=U/R-------- Q=(U2t)/R 由W=Pt--------- Q=Pt
4、应用————电热器 ①电热器是利用电热的加热设备； ②原理： 电的热效应 ③电热器的主要组成是发热体——发热体是电阻率 大、熔点高的合金丝绕在绝缘体上制成的。
电功和电功率（复习课）
一、电功(W) 1、概念：电流可以做功，电流所做的功叫电功。 2、计算公式： 定义式： W=UIt
导出式： W=I2Rt W=Pt W=U2t/R
3、单位：
国际单位： 焦耳（简称焦,符号： J），1焦=1伏*安*秒 常用单量工具：电能表（俗称电度表）
测量方法： 电能表上的计数器上先后两次读数之差，即电 流在这段时间内做的功。 二、电功率(P) 1、概念： 电流在单位时间内所做的功叫电功率；电功 率的大小等于电流和电压的乘积。 2、计算公式： 定义式：P=W/t; P=UI
_第十五章电功和电热测试题
第十五章电功和电热测试题一、选择题（每题1分，共12分）1．下列哪个单位不是电功率的单位（）A．J/s B．V·A C．V2/Ω D．I2/Ω2．关于电功和电功率说法不正确的是（）A．千瓦时是电功的单位，而千瓦是电功率的单位B．用电器消耗的电能越多，电功率越大C．单位时间内，电流做功越多，电功率越大D．功率是表示电流做功快慢的物理量3．一台家用21寸电视机正常工作时的电功率最接近于( )A．1W B．10W C．100W D．1000W4．把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率( )A．小于40W B．等于40W C．大于40W D．无法确定5．教室里装有多盏电灯，上晚自习时，每多开一盏灯，则（）A．总电流增大，总电阻减小B．总电阻增大，总功率减小C．总电压不变，总功率不变D．总电阻减小，总功率减小6．灯L1“36V，12W”，L2“36V，24W”，串联后，只有一盏灯能正常发光，则电源电压为（）A． 72V B ． 54V C． 49V D ．108V7．如图1所示,S闭合后,灯E发光,当滑动变阻器的滑片P向b滑动时,灯E的亮度和电流表的示数变化是( )A．灯E变亮,电流表示数变小 B．灯E变暗,电流表示数变小C．灯E变亮,电流表示数变大 D．灯E变暗,电流表示数不变8．电能表上标有“3000R/kWh”，单独使用一个用电器时，电能表的转盘在100秒内转5转，则用电器消耗的电功率是（）A．20 W B． 40W C．60 W D．100 W9．A．B两电阻串联，在相等的时间内A产生的热量比B多，由此得出下列判断中不正确的是（）A．电流通过A电阻做的功比B电阻多 B．通过A的电流比B电阻大C．A电阻两端的电压比B电阻高D．A电阻消耗的功率比B电阻大10．如图所示电路中，电流表A1示数为0.5A，电流表A2示数为0.8A， L是标有额定功率6W字样的小灯泡，刚好正常发光，则以下判断正确的是( )A．电路中的总功率为15.6W B．电阻R消耗的功率为15.6WC．电阻R的阻值为10Ω D．小灯泡L两端的电压为10V11．小华将额定电压相同的两只小灯泡L1．L2串联在电路中，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《第15章电功和电热》同步练习
一、选择题
1．某教室里用一个开关控制两盏在额定功率下工作的普通电灯，则这两盏灯（）
A．一定是串联B．一定是并联
C．可能串联或并联D．以上都不对
2．关于生活用电，下列说法中不正确的是（）
A．对人体来说，安全电压是36V和220V
B．家用电器并联接入电路中
C．插座应与其他用电器并联
D．控制电灯的开关应与电灯串联，并接在火线上
4．关于安全用电，下列说法中正确的是（）
A．只要站在绝缘的木凳上修电灯就可以用双手同时分别接触火线和零线
B．高压电线落在地上后能靠近它
C．发现有人触电应首先把触电的人拉开
D．连接照明电路时，开关应一端与火线相连，另一端与灯座相连
5．关于家庭电路和安全用电，下列说法正确的是（）
A．家庭电路中的熔丝熔断，一定是发生了短路
B．家用电能表的示数显示了家庭用电的总功率
C．家庭电路中的熔丝可以用铁丝代替
D．家用电器的金属外壳该用导线接地
6．如图哪些图所示情况会发生触电事故（）
A．甲、乙B．丙、丁C．甲、丙D．乙、丁
7．如图家庭电路连接正确，各元件均正常，有关说法正确的是（ ）
A ．洗衣机接入三孔插座后电灯与洗衣机是串联的
B ．洗衣机接入三孔插座能使洗衣机金属外壳接地
C ．闭合开关时人接触B 点或C 点都可能引起触电
D ．断开开关时A ，B 两点都能使测电笔氖管发光 8．下列家庭电路中不符合要求的是（ ）
A ．
B ．
C ．
D ．
9．高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定．下列最适合用作这种材料的是（ ） A ．铝合金
B ．橡胶
C ．干木材
D ．陶瓷
10．关于安全用电，下列说法不正确的是（ ） A ．使用电水壶、电饭锅时，金属外壳要接地
B ．通常情况下更换灯泡时要先断开灯泡所在支路的开关
C ．不能用湿手摸或用湿布擦工作状态中的灯具等电器，以防触电
D ．使用验电笔辨别相（火）线时，笔的前端金属体要与相（火）线相连，手不要接触笔尾金属体 11．下列几种情况，符合安全用电原则的是（ ）
A ．
使用试电笔
B ．
电视天线与电线接触
C ．
接线盒中开关和三孔插
座的接线图
D ．
在高压输电线下放风筝
12．下列现象中，可能引起家中保险丝熔断的是（）
①插座中的两个线头相碰；②开关中的两个线头相碰；
③电路中增加了大功率的用电器；④灯丝烧断．
A．①②B．②③C．②④D．①③
13．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测
电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电
笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那
么可以判定故障是（）
A．火线和零线短路B．电灯L短路
C．电线AC段某处断路D．电线BD段某处断路
14．如果从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管发光，一孔氖管不亮．将一台灯的插头直接插入该两孔插座（）
A．接通开关，台灯能正常发光；断开开关，台灯不能正常发光
B．接通开关，台灯不能正常发光；断开开关，台灯能正常发光
C．不论开关接通还是断开，台灯都能正常发光
D．不论开关接通还是断开，台灯都不能正常发光
15．小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光．如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（）
A．B．C．D．
16．某家庭电路的部分组成如图所示，下列说法正确的是（）
A．图中三个插座是串联的
B．控制灯泡的开关S要接在火线上
C．三脚插头的用电器也可插入两孔插座
D．闭合开关S时，灯泡不亮，一定是零线某处断路
A ．电路中出现了短路 C ．并联变成了串联
B ．电路中出现了断路 D ．供电电压偏低
18．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A ．换气扇和照明灯不能同时工作
B ．换气扇和照明灯只能同时工作
C ．换气扇和照明灯工作时，通过它们的电流一定相等
D ．换气扇和照明灯工作时，它们两端的电压一定相等
19．将如图所示完好的接线板连入家庭电路中，闭合开关S ，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发亮．则（ ）
A ．该接线板的连接线内只有火线和零线两根导线
B ．台灯与指示灯串联，并受开关S 控制
C ．台灯与指示灯并联，开关S 在干路上
D ．该接线板上有5个插孔会使检测的测电笔氖管发光
二、填空题（共8小题，每小题3分，满分24分）
20．如图所示是小科家部分线路连接图．当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关S ，灯L 在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L 处电路 （填“开路”或“短路”）．
23．周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是 ．根据小华家自动空气开关上的铭牌（如图所示），他家的电路允许使用的电器总功率最大为 W ．
24．南京是实在的“火炉”，2009年5月，温度就达到35℃，可见今年夏天的温度仍然很高，持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：
（1）“超负荷”是指如图所示（选填“①”或“②”）中
所示情况；
（2）使火灾发生的理论依据是；
（3）请你提出一条预防这种火灾发生应采取什么措施
．
25．三孔插座比两孔插座多的那个孔是跟相连的，用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来．
26．CCTV“广而告之”栏目曾播放过一段公益广告（如图），图中的电视机与其它用
电器是联连接的．通过插座接入电路的用电器同时工作时，电路中消
耗的总功率过大，引起干路中的电流，根据焦耳定律可知，干路上的电
流产生过多的，使导线的温度急剧升高，从而烧坏插座和干路的导线，
容易引起火灾．
27．如图所示，图甲试电笔的笔尖A应该是
（选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的
是图，当用它插入插座的左孔时氖管不亮，插入右孔时
氖管发光，则说明火线在插座孔．
三、解答题（共13小题，满分9分）
28．某用户的电能表为“220V20A”．该户电路中有40W日光灯40盏，60W电灯20盏．问：
（1）如果晚上灯都亮时，能否再接入一只2千瓦的电炉？
（2）若该电路上电流实际为18安，还能接入一只多大功率的用电器？
29．用笔画线将图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好．
34．如图是某简易电吹风工作原理的电路图（
（1）闭合开关S ，LED 发光；断开S ，改变电源的正负极后闭合S ，LED 却不发光，可见，LED 具有 （填“单向”或“双向”）导电性；
（2）移动滑片P ，测得电流表与电压表的示数变化关系如图丙所示．当该LED 正常工作时，消耗的电功率多大？此时变阻器R'接入电路的阻值多大？。
