图纸及其设备编号规则
机械产品图号编码设计方法与原则
机械产品图号编码设计方法与原则在机械制造业中具有重要意义，它直接关系到产品设计、工艺准备、生产组织、经营管理及财务统计等多个环节。
一、图号编制或编码的几点原则1.基础信息代码和依据：o图号的编制是企业产品设计、工艺准备、生产组织、经营管理、财务统计的基础信息代码和依据，是企业信息化数据的基础或数据源。
2.系统性分类：o系统性的将图纸按选定的事物、概念的属性或特征按一定的顺序予以系列化，形成合理的分类体系。
3.唯一性：o一个代码只能唯一的标识一个分类对象，确保图纸的唯一识别性。
4.规范性：o编码格式必须统一，以便于管理和使用。
5.兼顾管理与习惯：o兼顾已有代码的格式，便于考虑管理与习惯，减少转换成本。
6.可延续性和拓展性：o编码设计应具有可延续性和拓展性，为下一级信息管理创造条件，确保在未来一段时间内（如30-50年）编码原则不改变的前提下，编码资源充足。
7.同一零件或部件的图号一致性：o当用两张以上数量图纸描述同一零件或部件时，应采用同一图号。
8.位数合理性：o图号编制的具体位数与企业产品的构成、产品种类数量、企业的发展等因素有关。
在满足较长时间内不改变编码原则的前提下，应尽可能地减少总位数。
二、常用图号构成方法图号可以是一个号或几个号组成，在信息技术数据库中对应的是数据库的字段。
每一个图号在标题栏中放在单独的一个框内。
常用图号通常要考虑以下产品或图纸的特征或属性：•合同号：签订合同时的合同编码。
•隶属关系号：表示或表达零件或部件间的所属关系。
•大分类号和小分类号：按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）。
•图纸幅面特征代码：如A0、A1、A2、A3、A4等。
•设备位置分类代码：如在一项工程中工艺流程的某一段位置的设备的编码。
•材料特征代码：表示零件、部件、焊接件、有色金属、橡胶制品等材料属性。
•专业特征代码：表示有别于机械专业的代码，如液压专业、电气专业等。
•零件与部件区分代码：如部件、焊接件、组合件、零件等。
图纸图号编号规则
图纸图号编号规则引言图纸是工程设计中重要的工具之一，为了方便管理、索引和查找图纸，通常需要为每个图纸分配唯一的图号编号。
图纸图号编号规则可以确保图纸的唯一性，并提供了相关信息，方便人们快速定位图纸。
本文将介绍一种常见的图纸图号编号规则。
图纸图号编号规则概述图纸图号编号规则通常由一系列组成，每个组成部分表示不同的信息。
下面是一个常见的图纸图号编号规则的例子：A/B/C/D/E/F其中，A代表项目编号，B代表子系统或设备编号，C代表图纸类型，D代表图纸序号，E代表版本号，F代表修订号。
项目编号项目编号是用来标识不同项目的唯一序号。
它通常由几个数字组成，根据具体需求可以分配给不同项目。
项目编号可以根据公司的规定进行分配，也可以根据项目的先后顺序进行分配。
子系统或设备编号子系统或设备编号用于标识不同的子系统或设备。
它可以根据工程设计的需求进行分配，也可以根据具体项目的要求进行定义。
子系统或设备编号通常由字母和数字组成，也可以使用符号进行标识，比如使用斜杠（/）分隔不同的子系统或设备。
图纸类型图纸类型用于标识不同类型的图纸，比如平面图、剖面图、细部图等。
它可以使用字母或数字进行标识，也可以使用符号进行表示。
图纸类型通常是根据具体项目的要求和行业标准进行定义的。
图纸序号图纸序号是用于标识同一类型图纸中的不同图纸的序号，通常由数字组成。
图纸序号可以根据工程设计的需要进行分配，也可以根据图纸绘制的次序进行定义。
版本号和修订号版本号和修订号用于标识图纸的版本和修订情况。
版本号通常由数字组成，表示图纸的不同版本。
修订号通常由字母和数字组成，表示图纸在同一版本中的不同修订。
示例下面是一个示例图纸图号编号规则的完整示例：01/002/03/001/Rev.01该图纸图号编号的含义如下： - 项目编号为01 - 子系统或设备编号为002 - 图纸类型为03，表示为细部图 - 图纸序号为001 - 版本号为Rev.01，表示为第一版修订结论图纸图号编号规则是工程设计中的重要工具，它能够保证图纸的唯一性，并提供了相关的信息，方便人们对图纸进行管理和查找。
产品设计图纸编号规则
设备（产品）图样及技术文件的编号
与管理办法
编写：
校对
审核：
批准：
XX科技有限公司
1.目的
为统一设计各阶段、各专业设计输出文件标识，防止设计、施工、安装过程中混淆和误用设计文件。
2.适用范围
适用于工程项目的各设计阶段，包括：
1）工程设计，包括可行性研究报告、初步设计、施工图
纸设计；
2）通用设计；
3）非标设备设计。
3.职责
项目部部门指定专人负责工程设计图纸编号的确定。
具体工作为：
1）工程名称、工程代号的确定；
2）子项名称、子项代号的确定；
3）图纸编号的确定，各设计人员负责对工程设计图纸编
号的正确使用。
4.工程项目设计图纸编号规则
––X –XXX –X
公司简称项目代号专业代号设计图号版本号
5.说明：公司代号：HK
项目代号：由项目部专人指定
专业代号：
设计流水号：根据图纸由设计者自行设定。
以电气为例，采用以下图号：
中间横线在实际填写图号过程中省略。
版本号：依据各自定稿图纸版本确定，从A～Z。
技术部设备命名及图纸规范V完整版
技术部设备命名及图纸规范VHEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】襄阳国铁有限有限责任公司技术部设备命名及图纸规范为统一规范公司设备的命名及技术图纸，加强设计文档的管理，特制订以下规定：1、设备的名称设备名称是设备的“名字”，采用中标合同的设备名称，与其保持一致。
2、设备的型号设备型号是设备的“身份证号码”，要求能从设备的型号中了解是什么设备，用户是谁，什么时候设计等信息，由五部分组成，具体如下：GT ——公司名称；XXX ——设备名称缩写代号，其中尾字母表示：J——架车机、落轮机、盘车机等；S——各种试验台；T——各种工作台、检修台；C——各种小车；XX ——设备所在地的地级市名称首字母拼音缩写代号；XXXX ——设计年月；X ——同一项目同一设备名称不同数量代号，用“A”、“B”、“C”区分。
示例如下（型号不含空格）：3、设备的铭牌设备铭牌是设备的“身份证”，采用120*90mm的镀铜板制作，铭牌各行的内容、字体、字高、高宽比、颜色要求如下：首行字体——设备名称（与中标合同的设备名称一致），宋体，字高8mm，高宽比1，颜色黑；次行字体——设备的型号，宋体，字高8mm，高宽比1，颜色黑；中间四行字体——设备重要的参数（风、水、电源的规格，设备自身独特参数，形尺寸等），宋体，字高6mm，高宽比1，颜色黑，行距8mm；尾三行字体——出厂日期与出厂编号（出厂编号采用与出厂日期相同的年月），宋体，字高8mm，高宽比1，颜色黑；尾次行字体——公司全称，宋体，字高8mm，高宽比1，颜色黑；尾行字体——公司服务电话，宋体，字高8mm，高宽比1，颜色黑。
示例如下：4、设备的设计图纸设备由电气与机械两部分组成，完整、规范的设计图纸能够确保设备的性能与质量，一套完整的设计图纸由机械/电气图纸组成，图纸组成如下：机械图纸——封面，总图，部件图，零件图，液压/气动原理图，地基图（需结合与电气相关的基础），铭牌图；电气图纸——封面，电气原理图（含接线端子编号，主电路编号按RST依次编号，用电器按UVW依次编号；控制电路编号在第一页从000开始，第二页从100开始，以此类推,只有一页的，从00开始），电气元件表图，面板开孔与丝印图，地基图（与电气相关），铭牌图，电气软件或程序。

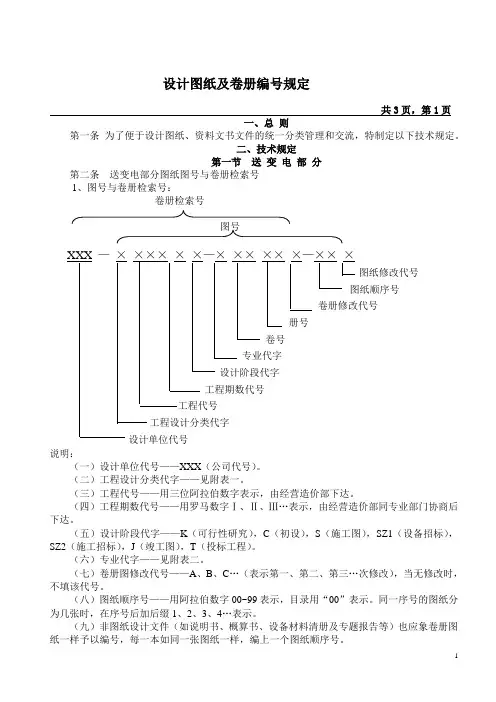

设计图纸及卷册编号规定
设计图纸及卷册编号规定共3页，第1页一、总则第一条为了便于设计图纸、资料文书文件的统一分类管理和交流，特制定以下技术规定。
二、技术规定第一节送变电部分第二条送变电部分图纸图号与卷册检索号1、图号与卷册检索号：卷册检索号图号图纸修改代号册号说明：（一）设计单位代号——XXX（公司代号）。
（二）工程设计分类代字——见附表一。
（三）工程代号——用三位阿拉伯数字表示，由经营造价部下达。
（四）工程期数代号——用罗马数字Ⅰ、Ⅱ、Ⅲ…表示，由经营造价部同专业部门协商后下达。
（五）设计阶段代字——K（可行性研究），C（初设），S（施工图），SZ1（设备招标），SZ2（施工招标），J（竣工图），T（投标工程）。
（六）专业代字——见附表二。
（七）卷册图修改代号——A、B、C…（表示第一、第二、第三…次修改），当无修改时，不填该代号。
（八）图纸顺序号——用阿拉伯数字00~99表示，目录用“00”表示。
同一序号的图纸分为几张时，在序号后加后缀1、2、3、4…表示。
（九）非图纸设计文件（如说明书、概算书、设备材料清册及专题报告等）也应象卷册图纸一样予以编号，每一本如同一张图纸一样，编上一个图纸顺序号。
对单独出版的设计文件要视其内容性质，选用相应的设计专业代字，编上卷册检索号。
设计图纸及卷册编号规定共3页，第2页第三条卷册编号范例设计图纸及卷册编号规定共3页，第3页 2、35～220kV 输电工程第四条 送变电部分标准设计图号与卷册检索号卷册检索号图号图纸顺序号编制年份 专业代字说明：（一）设计单位代号——XXX （我公司代号）。
（二）标准设计分类代字——D （典型设计），DT （通用典型设计）。
（三）专业代字——含义见附表三。
（四）编制年份——用公元年号后两位数字表示，如“04”表示2004年。
（五）系号、列号——含义见附表四。
设计图纸及卷册编号规定共4页，第4页第二节配电部分第五条配电部分图纸图号与卷册检索号卷册检索号图号图纸修改代号专业代字Q－其它工程第六条配电部分标准设计图号与卷册检索号卷册检索号图号图纸顺序号设计单位代号说明：（一）设计单位代号——XXX（我公司代号）。
设备编号规则
设备编号规则目录1.概述 (3)2.需编号的内容 (3)2.1.电气类 (3)2.2.暖通类 (3)2.3.弱电类 (3)2.4.消防类 (4)3.编号原则 (4)3.1.编号在设备图形中位置 (4)3.2.块属性的编辑方法（以生成精密空调块为示例） (4)3.2.1.新建CAD文件 (4)3.2.2.画好块的图形 (4)3.2.3.编辑设备名称及容量等信息 (5)3.2.4.编辑块属性 (5)3.3.代码编辑原则 (8)3.3.1.设备编号的组成 (8)3.3.2.各部分的具体含义 (9)4.编号示例 (11)4.1.电气设备编号 (11)4.2.暖通设备编号 (11)4.3.弱电设备编号 (11)4.4.消防设备编号 (11)1.概述为方便各专业绘制图纸，各专业之间相互配合以及提高图纸的可读性，制定本设备编号规则。
设备编号由各专业编辑后汇总到装修图纸中，在相应的平面图中应能表示出所有设备及其编号。
在所有项目的初步设计及后期的过程中都要按照本规则进行编号。
2.需编号的内容2.1.电气类需编号的电气类设备主要包含以下2类：1、配电柜（箱）、控制柜（箱）：各种电压等级的市电配电柜（箱）、发电机输出柜（箱）、UPS配电柜（箱）、列头柜、空调配电柜（箱）、照明配电箱、应急照明配电箱、风机控制箱等。
2、所有电气设备：变压器、柴油发电机、UPS、直流电源等设备。
2.2.暖通类需编号的暖通类设备主要包含以下2类：1、空调系统设备：精密空调、各种制冷机、室外机、冷却塔、水泵、板式换热器等。
2、通风系统：新风机、排气风机、排烟风机等。
2.3.弱电类需编号的弱电类设备主要包含以下3类：1、综合布线类：所有机柜、机柜列、网络列头柜（箱）。
2、安防类：门禁、摄像头、防盗报警。
3、环境监控类：温湿度传感器、漏水报警、各种转换模块。
2.4.消防类需编号的消防类设备主要包含以下2类：1、气体灭火类：钢瓶。
2、报警类：报警主机、启动控制器、感烟探测器、感温探测器、极早期控制主机。
图纸编号管理制度
图纸编号管理制度一、总则为规范图纸编号的管理，提高图纸管理效率，保障项目建设质量，特制定本制度。
二、适用范围本制度适用于公司内所有项目的图纸编号管理工作。
三、图纸编号的原则1、唯一性原则：每份图纸应有唯一的编号，不得重复。
2、规范性原则：图纸编号应符合公司规定的格式和规范。
3、一致性原则：同一项目内的图纸编号应保持一致。
四、图纸编号管理责任1、工程部门负责图纸的编制、审批和管理工作。
2、项目经理负责对项目内图纸编号的监督和检查。
3、公司管理部门负责制定和修订相关的图纸编号管理制度。
五、图纸编号的编制规范1、图纸编号由字母和数字组成，例如：TD001、TD002等。
2、字母部分代表项目名称，如“TD”代表某个项目的图纸。
3、数字部分代表图纸的顺序，按照编制顺序递增。
4、图纸编号应在图纸上清晰标注，不得模糊不清。
5、新建项目的图纸编号应从001开始，后续顺序递增。
六、图纸编号管理流程1、图纸编制：工程部门根据项目需求编制图纸，并填写编号。
2、审批签发：项目经理审查图纸并签发，确认编号正确。
3、备案存档：公司管理部门将图纸编号记录并存档，备查。
4、使用管理：工程部门使用图纸时应核对编号是否正确。
5、变更管理：如有图纸变更，应及时调整图纸编号。
七、图纸编号管理制度的执行1、所有项目部门应遵守本制度，并严格执行图纸编号管理规定。
2、如有违反本制度的行为，将进行相应的处理，严肃负责。
3、在实际应用中如有需要修改的地方，应及时向管理部门提出，经批准后方可执行。
八、附则本制度经公司领导小组审定，并于XX年XX月XX日正式执行。
以上为图纸编号管理制度的详细内容，希望各部门遵守执行，确保项目的顺利进行和质量保障。
设施设备编号规则
设施设备编号规则
一、照明系统编号规则
1.路灯
编号规则：L-分区-XXX，例如L5-001，代表路灯-5区-001号路灯。
各分区自东向西顺时针排列。
编号方式：现场喷涂，并在图纸上标注。
喷涂样式：
字体：黑体加粗
字号：125
字符间距：加宽10磅
喷涂颜色：自喷漆，白色(黑路灯杆)和红色（白路灯杆）
喷涂位置：路灯检修口上方横向喷涂
喷涂朝向：朝主干道方向
模板形式：软质，可拆分组合
模板整体尺寸样例
2.庭院灯
编号规则：L-分区-XXX，例如L5-001，各分区自东向西顺时针开始，由园区正大门开始蛇形排列，如有非连贯性排列，以就近为原
则进行编号。
编号方式：现场喷涂，并在图纸上标注。
喷涂样式：
字体：黑体加粗
字号：90
字符间距：加宽10磅
喷涂颜色：自喷漆，白色(黑路灯杆)和红色（白路灯杆）
喷涂位置：路灯检修口上方横向喷涂
喷涂朝向：朝最便利甬道方向
模板形式：软质，可拆分组合
模板整体尺寸样例
2.草坪灯
编号规则：T-分区-XXX，例如T5-001，各分区自东向西，由园区正大门开始蛇形排列，如有非连贯性排列，以就近为原则进行编号。
编号方式：现场喷涂，并在图纸上标注。
喷涂样式：
字体：黑体加粗
字号：90
字符间距：加宽10磅
喷涂颜色：自喷漆，白色(黑路灯杆)和红色（白路灯杆）喷涂位置：路灯检修口上方横向喷涂
喷涂朝向：朝最便利甬道方向
模板形式：软质，可拆分组合
模板整体尺寸样例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GJZ-YQ-01 版本号:A 修订号:0 共6页 第1页
技术图纸及设备的编号方法
一． 工程技术图纸的编号
1．
工程类图纸编号由四部分组成：门类和图纸类别、型号和设备
名称、部件类别、尺寸型号、序号。
四部分代号表达格式：
□─□─□□─□
序号 尺寸型号
部件类别 型号加设备名称 门类和图纸类别
2． 工程类图纸门类代号为D 。
3．
图纸类别代号
图纸类别代号采用特征汉字拼音中首个字母（大写）的组合。
质代号表示。
序号以两位阿拉伯数字表示。
5．没有填写的部分自动略过
6．图纸编号举例：
（1）114推制机装置（一号）图
DS—114TZ—Z01
组装和序号
机器型号
工程类和图纸类别
（2）114推制机装置零件（一号）图
DS—114TZ—LJ01
零件和序号
机器型号
工程类和图纸类别
GJZ-YQ-01 版本号:A 修订号:0
共6页 第3页
（3）
114推制机夹具（一号）图
DT —114TZ —JX4＂-01
序号 零件和尺寸 机器型号
工程类和图纸类别
二．指导书的编号
1．规范图纸编号由四部分组成：门类、规格和壁厚、坡口和 特殊要求。
四部分代号表达格式：
□─□□─□
坡口和特殊要求 壁厚
规格 门类
2. 工艺指导书、工艺流程图和检验指导书门类代号分别为GY 、GL 和JY 3．图纸类别代号
图纸类别代号采用特征汉字拼音中首个字母（大写）的组合。
例：
4．
部件类别代号
部件类别代号采用特征汉字拼音中首个字母（大写）的组合。
5.没有填写的部分自动略过 6. 图纸编号举例：
GJZ-YQ-01 版本号:A 修订号:0
共6页 第4页
（4） 4寸STDP 普通坡口的工艺指导书 GY —4STD —PP
普通破口 机械滤器 规范设计图
三．生产图的编号
1．生产图的编号由三部分组成：生产图代号和尺寸、角度 和半径、壁厚系列。
三部分代号表达格式：
□─□─□
壁厚系列 角度和半径
生产图代号和尺寸
2. 生产图代号SC 。
3.没有填写的部分自动略过
4.图纸编号举例： 如4寸90°长半径 STD
SC4─L90─STD
壁厚系列 角度和半径
生产图代号和尺寸
四．设备的编号
1．设备的编号由三部分组成：设备代号、设备名称、序号。
三部分代号表达格式：
□□─□─□
序号
型号和设备名称
用途代号
设备代号
3.设备名称在第二页表格
4.没有填写的部分自动略过
5.设备编号举例：
例如114推制机
ZZ─114T─01
序号
型号和设备名称
设备代号
GJZ-YQ-01
版本号:A
修订号:0
共6页第6页
修改记录
修改单号修改页码修改状态修改人批准人生效日期。
