喷淋系统供水压力等要求精修订
喷淋系统供水压力等要求
喷淋系统供水压力等要求1.喷淋系统持续喷水时间为1h,为3600秒2.2个及以上报警阀组,报警阀组前应设环状供水管道3.二级负荷供电(de)建筑,采用柴油机泵作为备用泵（供电负荷等级主要由室外用水量决定；室外用水量大于30L/S(de)厂房、仓库；室外用水量大于35L/S(de)可燃材料堆场、可燃气体储罐和甲乙类液体储罐区；座位数大于1500个(de)影院,座位数超过3000个(de)体育馆,任一层建筑面积大于3000萍米(de)商店、展览建筑,广播电视楼、电信楼、财贸金融楼；室外用水量大于25L/S(de)其他公共建筑；均为二级负荷供电）备注：民用建筑体积大于50000m3,室外消防用水量大于25L/S.4.每组供水泵(de)吸水管不少于2条；且报警阀入口前设置环状成为环状管道每组供水泵(de)出水管不少于2根供水泵(de)吸水管上应有控制阀；出水管应设置控制阀、止回阀、压力表和直径不小于65mm(de)试水阀5.消防高位水箱喷淋系统中高位水箱出水管设置止回阀,且与报警阀入口前管道连接（即高位水箱出水管不能直接接入喷淋管网,应将出水管连接到报警阀前(de)喷淋管网上）轻危、中危场所(de)系统,高位水箱出水管管径不小于80mm；严重危险级和仓库危险级,高位水箱出水管管径不小于100mm6.末端试水装置检查（1）由压力表、DN25(de)管道、DN25球阀组成（2）末端试水装置打开后,模拟喷水,喷淋水泵应在30s内启动（3）该装置主要检查系统联动、报警等（4）末端试水装置打开后,系统动压不低于0.05mpa7.喷淋系统静水压力和动水压力（1）喷淋系统动水压力计算方法：所处位置距离屋顶高度X 1.01 + 0.05= （该数值为动水压力）（2）喷淋系统静压力计算：消防水箱到所处位置高差 X 0.01mpa = 通常喷淋最不利点压力约为0.1mpa8.喷淋系统稳压泵安装位置（1）建筑物较低时,稳压泵可以安装在消防水泵房（2）建筑物较高时,稳压泵安装在高位水箱附近（3）喷淋稳压泵工作原理,当喷淋管网出现泄水时,在水流指示器和压力开关没有同时动作时,喷淋稳压泵从高位水池抽水,从湿式报警阀进水侧补水进入喷淋管网.如果喷淋主泵工作后,稳压泵自动停止运转.。

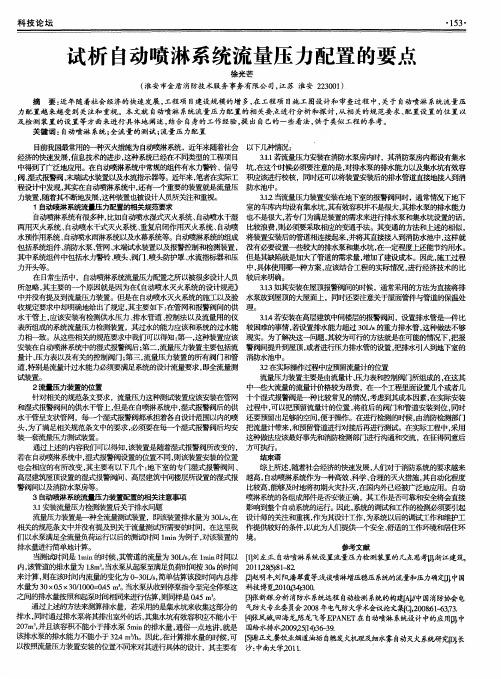

试析自动喷淋系统流量压力配置的要点
・ １ ５ ３ ・
试 析 自动喷淋系统流量压力配置 的要 点
徐光 芒
（ 淮安 市金盾 消防技 术服 务事务有 限公 司， 江苏 淮安 ２ ２ ３ ０ ０ １ ）
摘 要： 近年随着社会 经济的快速发展 ， 工程 项 目建设规模 的增 多， 在工程项 目施工 图设计和 审查过程 中， 关于 自动喷淋 系统 流量压 力配置越 来越 受到关注和 重视 。本文就 自动喷淋 系统流量压力配置的相 关要 点进 行分析和探 讨 ， 从相 关的规 范要求 、 配置设 置的位 置以 及检测装置 的设 置等 方面来进行具体地 阐述 ， 结合 自身的工作经验 ， 提 出 自己的一些看 法， 供于类似 工程 的参考。 关键词 ： 自动喷淋 系统 ； 全流量的测试 ； 流量压力配置
目 前我国最常用的—种灭火措施为自动喷淋系统，近年来随着社会 经济的快速泼 展 ， 信息技术的进步 ， 这种系统已经在不同类型的工程项 目 ３ ． １ ． １ 若流量压力安装在消防水泵房内时，其消防泵房内都设有集水 中得到了广泛地应用。在 自 动喷淋系统中常规的组件有水力警铃、信号 坑， 在ｊ 个 州 候 硬 注意的是 ， 对排水泵的排水能力以及集水坑有效容 阀、 湿式报警阀、 末端试水装置以及水流指示器等。近年来， 笔者在实际工 积应该进行校核，同时还可以将装置安装后的排水管道直接地接 ＾ 到消 程设计中发觋 ， 其实在 自动赋 系统中， 还Ｉ 有— ． 重要的装置 是 流量压 防水池 中。 力装置， 随着其不断地发展 ， 这种装置也被设计人员所关注和重视。 ３ ． １ ２当流量压力装置安装在地下室的报警阀间时，通常情况下地下 １自动喷 淋系统流量 压力配置的相关 规范要求 室的车库内均设有集水坑 ， 其有效容积并不是很大， 其排水泵的排水能力 自动喷淋系统有很多种， 比如 自动喷水湿式灭火系统、 自动喷水干湿 也 是很大， 若专门为满足装置的需求来进行排水泵和集水坑设置的话， 两用灭火系统 、 自动喷水干式灭火系统 、 重复启闭作用灭火系统、 自动喷 比轼 尊 良 费， 则必须要采取相应的变通手法。其变通的方法和上述的相似 ， 水预作用系统 、 自动喷水雨淋系统以及水幕系统等。自动喷淋系统的组成 将装置安装后的管道相连接起来， 并将其直接接 人 到消防水池中， 这样就 包括系统组件、 消防水泵、 管网、 末端试水装置以及报警控制和检测装置 ， 没有！ 置—些较大的排水泵和集水坑 ， 在一定程度 匕 还能节约用水。 其中系统组件中包括水力警铃、 喷头 、 阀门、 喷头防护罩、 水流指标器和压 但是其缺陷就是ｎ Ⅱ 大了管道的需求量 ， 增加了建设成本。因此， 施工过程 力开头等。 中， 具体使用哪一种方案， 应该结合工程的实际情况， 进行经济技术的比 在 日常生活中，自动喷淋系统流量压力配置之所以被很多 十＾ 、 员 较后来明确。 所忽略 ， 其主要的—个原因就是因为在《 自动喷水灭火系统的设计规范》 ３ ． １ ３如其安装在屋预报警阀间的时候， 遁 滞 采用的方法为直接将排 中并没有提及到流量压力装置。但是在自动喷水灭火系统的沲工以及验 水泵放到屋顶的大屋面上，同时还要注意关于屋面管件与管道的保温处 收规定要求中却明确地给出了规定， 其主要如下 ： 在管网和报警阀间的供 理。 水干管上， 应该安装有检测供水压力、 排水管道、 控制法以及流量用的仪 ３ ． １ ４ 若安装在高层建筑中间楼层的报警阀间， 设置｛ ｛ Ｊ ｛ Ｔ ｋ ￣是—件比 表所组成 的系统流量压力检测装置 ，其过水的能力应该和系统的过水能 较困难的事隋， 若设置排水能力超过 ３ ０ Ｕｓ 的重力排水管 ， 这种做法不够 力相—致。从这些相关的规范要求中我们可以得知 ： 第一 ， 这种装置应该 现实。为了解决这一问题， 其较为可行的方法就是在可能的隋况下 ， 把报 安装在 自动喷淋系统中的湿式报警阀后； 第二 ， 流量匪力装置主要 挪 流 警阀间提升到屋顶 ， 或者进行压力排水管的设置， 把排水引入到地下室的 量计、 压力表以及有关的控制阀门； 第三 ， 流量压力装置的所有阀门和管 消防水池中。 道， 特别是流量计过水能力必须要满足系统的设计流量要求， 即全流量测 ３ ２在实 际操作 擢 中应预留流量计 的位置 试装 置 。 流量压 力装置主要是由流量计、 压力表和控制阀门所组成的 ， 在这其 ２流量压力装置的位置 昂贵，在—个工程里面设置， １ 个或者几 针对相关的规范条文要求 ，流量压力这种测试装置应该安装在管网 十个湿式报警阀 是—种嵫 常见的隋况， 考虑到其成 本因素， 在实际安装 和湿式报警阀间的供水干管上， 但是在自喷淋系统中 ， 湿式报警阀后的供 过程中， 可 以把预留流量计的位置 ， 将前后的阀门和管道安装到位 ， 同时 水干管呈支状管网，每—个湿式报警阀都承担者备 自 设计‘ 范围以内的喷 还要预留出足够的空间， 便于操作。在进行检测的时候， 由消防检测都门 头， 为了满足相关规范条文中的要求 ， 必须要在 把流量计带来， 和预留管道进行对接后再进行坝 试。在实际工程中， 采用 这种做法应该最好事先和消防检测部门进行沟通和交流，在征得同意后 通过 匕 述的内容我们可以得知， 该装置是随着湿式报警阀所改变的 ， 方可执行。 若在自动喷淋系统中， 湿式报警阀设置的位置不同， 则该装置安装的位置 结束语 也会相应的有所改变， 其主要有以下几个 ： 地下室的专 门湿式报警阀间、 综Ｅ 昕述 ， 随善． ｆ 土 会经济的 泼展 ， 人们对于消防系统的要求越来 高层建筑屋顶设置的湿式报警阀间、高层建筑中间楼层所没置的湿式报 越高， 自动喷淋系统作为—种高效 、 科学、 合理的灭火措施， 其 自动化程度 警阀间以及消防水泵房等。 比较高 ， 能够及时地将初期火灾扑灭， 在国内外已经被广泛地应用。自动 喷淋系统的各组成辩件是否安装正确 ，其工作是否可靠和安全将会直接 ３ ． １ 安装流量压力检ｉ 贝 童 ： 于排水问题 影响到整个 自 动系统的ｉ 菱 行。因此 ， 系统的调试和工作的俭测必须要引起 即该装置排水量为 ３ ０ Ｕｓ ， 在 设计师的关注和重视 ， 作为其设计工作， 为系统以后的调试工作和维护工 相关的规范条文中并没有提及到关于流量测试所需要的时间，在这里我 作提供较好的条件 ， 以此为人们提供—个安＿ 全、 舒适的工作罚 晓和居住环 们以水泵满足全流量负荷运行以后的测试时间 １ ｍｉ ｎ 为例子， 对 装置的 境。 排水量进行简单地计算 。 参考文献 当测试时 间是 １ ａｉ ｒ ｎ的时候 ， 其管道的流量为 ３ ０ Ｌ ／ ｓ ， 在ｌ ｍ ｉ ｎ 时间以 ［ １ ］ 刘左正咱 动喷淋 系统设置流量压力检测装置的几点思考 浙江建筑， 内， 该管道的排水量为 １ ． ８ ｍ￣ ｏ 当水泵６ 至满足负荷时间按 ３ ０ ｓ 的时间 ２ ０ １ １ ２ ￣ Ｎ８ １ － ８ ２ 来计算 ， 则在该时间内流量的变化为 Ｏ － ３ ０ １ ｉ ｓ ， 简单估算该段时间内总排 岜 明丰， 刘阳墙 翠霞等拨． 谈喷淋增压稳压系统的流量和压力确定 中国 水量为 ３ ０ × ０ ５ Ｘ ３ ０ ／ １ ０ ０ ０ ＝ ０ ． ４ ５ ｍ 当水泵从收 泵指令至完全停泵这 科教博览＿ ２ ０ １ Ｑ 』 ３ ４ Ｏ ｎ 之间的｛ ｛ 量按照币 Ⅱ ｊ 起泵时间相 币 Ｓ 荭 彳 ＝ 估算， 贝 Ｊ 『 Ｊ 百 】 样是 ０ ． ４ ５ ｍ ３ 。 ［ ３ ］ 张新辉． 分析消防水系 统远程 自 动检测系 统的构ＣＡ ｙ ／ ｅ ｅ 国消防协会电 通过 Ｅ 述的方法来澳 Ｅ 水量，若采用 气防火专业 委员 会２ ０ ０ ８ 年电气 防火学 术会议论 文 集『 ｑ ， ２ ０ ０ ８ ＇ ． ６ １ － ６ ３ ， ７ ３ ． 排水 ， 同时通过排水泵将其排出室外的话， 其集水坑有效容积应不能小于 ［ ４ ］ 张凤ｌ 娥 田海龙 陈龙飞等． Ｅ Ｐ Ａ Ｎ Ｅ Ｔ 在自 动喷淋系统设计 中 的应用 中 ２ ０ ７ ｍ￣ ， 并 目该容积不能小于排水泵 ５ ａ ｒ ｉ ｎ的排水量， 通俗 一Ｊ 地讲 ， 就是 国给水 排水 ０ ０ ４ ￣ ＿ ３ ６ － ３ ９ ． ＿ ｉ 亥 ｊ ｊ ｝ ７ Ｊ ， 泵的排水能力不能小于 ３ ２ ． ４ ｍ 。因此 ， 在计算排水量的时候， 可 正文雀 业 烟道油垢 自 燃发火机理及细水雾自动灭火系统研究 长 以按照流量压力装置安装的位置不同来对其进｝ 亍 ＿ 具体的没计，其主要有 沙： 中南大学２ ０ １ １ ．
消防喷淋系统施工要求
消防喷淋系统施工要求一、引言消防喷淋系统作为一种主要的消防设备，对于保障人员生命安全和财产安全具有重要作用。
为了确保消防喷淋系统的正常运行和有效发挥其作用，施工过程中需要严格遵守一系列要求和规范。
本文将就消防喷淋系统施工的一些基本要求进行讨论。
二、施工前的准备工作1.方案设计在消防喷淋系统的施工之前，需要进行详细的方案设计工作。
设计方案应满足国家相关法律法规和建筑设计规范的要求，同时需要充分考虑建筑的结构布局和消防需求，确保消防喷淋系统的有效覆盖范围。
2.材料准备在施工前，需要对所需的消防喷淋系统材料进行充分的准备工作。
材料的选择应符合国家标准，并经过质量检验合格。
材料的储存应符合相关要求，防止出现损坏和污染。
三、施工过程要求1.施工人员要求消防喷淋系统的施工需要专业的消防工程技术人员进行操作，员工必须持有相应的岗位证书，并具备相关的施工经验。
在施工过程中，施工人员应遵守相关的安全规范，佩戴个人防护装备，并按照要求进行操作。
2.消防喷淋管道安装在进行喷淋管道安装时，应根据设计方案进行布置，保证管道的牢固和稳定。
管道的铺设应符合相关标准，采用相应的固定件进行固定。
管道连接处应进行严密密封，以确保喷淋系统的正常运行。
3.喷头安装喷头的安装位置应符合设计要求，喷头的布置要均匀，以保证覆盖范围的均匀性。
喷头的安装高度和角度应调整合适，能够最大程度地覆盖需要保护的区域。
4.电气设备安装消防喷淋系统中的电气设备安装应遵守相关电气工程安装规范，并应由具备相应资质的电气工程技术人员进行操作。
电气设备的连接应符合规范，线缆的敷设应规范有序，同时应备有有效的过载保护和漏电保护装置。
四、施工后的验收工作1.压力测试在施工完成后，需要进行消防喷淋系统的压力测试。
测试时应按照相关规范进行操作，确保系统的耐压性能和密封性能。
2.功能测试完成压力测试后，需要对消防喷淋系统的功能进行测试。
测试内容包括启动和停止控制、供水系统的正常运行以及喷头喷水性能等。
定额中喷淋水系统调试内容
定额中喷淋水系统调试内容
喷淋水系统是一种常见的消防设施，用于灭火和控制火灾。
系统的调试是非常重要的，以确保其在紧急情况下能够可靠地运行。
以下是喷淋水系统调试的一些内容：
1. 系统检查，在进行调试之前，需要对整个喷淋水系统进行全面的检查，包括管道、喷头、泵站、阀门等部件的完整性和连接情况。
2. 压力测试，对系统的水压进行测试，确保系统能够提供足够的水压来喷洒水雾。
这涉及到泵站的运行情况和水泵的性能测试。
3. 喷头校准，对喷头进行校准，确保它们能够在火灾发生时喷洒出正确的水雾范围和水量。
这需要根据实际情况调整喷头的角度和喷水量。
4. 阀门操作，测试阀门的开启和关闭情况，以确保在需要时能够及时启动喷淋水系统。
5. 系统联动，如果喷淋水系统与其他消防设施（如火灾报警系
统、排烟系统）进行联动，需要对联动装置进行测试，确保各个设
备之间能够有效地协同工作。
6. 漏水测试，对系统进行漏水测试，确保管道和连接部件没有
漏水现象，以保证系统的稳定性和可靠性。
7. 调试记录，在进行调试过程中，需要做好详细的记录，包括
各项测试数据、调整参数和测试结果，以便日后的维护和管理。
总的来说，喷淋水系统的调试涉及到对系统各个部件的全面检
查和测试，以确保系统在发生火灾时能够可靠地运行，为人员和财
产提供有效的保护。
这些调试工作需要由专业的工程技术人员进行，并且需要严格遵守相关的安全标准和规定。
消防喷淋设施安全要求
消防喷淋设施安全要求首先，消防喷淋设施的设计和安装需要符合相应的国家标准和规范。
在设计和施工过程中，需要有资质的消防工程设计单位和施工单位参与，并严格按照相关标准进行设计和施工。
其次，消防喷淋设施的水源和供水系统要保证可靠稳定。
水源应该有足够的水量和压力，能够满足消防喷淋设施的要求。
供水系统要定期进行检测和维护，确保水源畅通无阻，不会出现漏水、堵塞等问题。
第三，喷淋头的选择和安装要符合要求。
喷淋头的数量和布置要能够覆盖整个被保护区域，确保火灾发生时能够及时喷洒到每一个角落。
喷淋头的灵敏度和喷淋角度等参数要符合标准，使其能够在火灾发生时及时启动，并喷洒到合适的区域。
第四，消防喷淋设施的管道和阀门要保持畅通和灵活。
消防喷淋设施的管道要定期进行清洗和维护，防止管道内部堵塞。
阀门的开关和操作要灵活可靠，确保在火灾发生时能够及时打开。
第五，消防喷淋设施要定期进行检测和维护。
定期对消防喷淋设施进行检测，包括管道、阀门、喷淋头等各个部分的检查，发现问题及时修复或更换。
同时，定期进行系统演练和培训，提高消防人员对消防喷淋设施的操作和应急处理能力。
第六，消防喷淋设施的周围区域要保持清洁。
消防喷淋设施周围不应堆放杂物，避免堵塞喷淋头。
同时，消防喷淋设施周围应设置明确的标识和指示牌，方便人员在紧急情况下找到和使用。
综上所述，消防喷淋设施安全要求包括设计和施工要合乎标准，水源和供水系统要可靠稳定，喷淋头选择和安装要符合要求，管道和阀门要保持畅通和灵活，定期检测和维护，周围区域要保持清洁。
只有满足这些要求，才能确保消防喷淋设施的正常运行和安全使用，最大程度地减少火灾造成的损失。
消防喷淋系统标准压力
消防喷淋系统标准压力
消防喷淋系统是建筑物中常见的一种消防设施，其作用是在火灾发生时迅速将
水喷洒到火灾区域，起到扑救火灾的作用。
而消防喷淋系统的正常运行离不开标准的压力支持，下面将对消防喷淋系统标准压力做一详细介绍。
首先，消防喷淋系统的标准压力是指系统正常运行时所需的水压。
根据国家标准，一般消防喷淋系统的标准压力为0.2-0.4MPa，具体的压力要求还需根据建筑物的特点和火灾风险进行评估确定。
这个标准压力的设定是为了确保消防喷淋系统在火灾发生时能够迅速、有效地将水喷洒到火灾区域，从而起到扑救火灾的作用。
其次，消防喷淋系统的标准压力需要通过专业的设备来保障。
一般情况下，消
防喷淋系统会配备专门的水泵和压力调节装置，以保证系统在正常运行时能够提供标准的水压。
水泵的选型和安装位置需要根据建筑物的结构和消防需求进行合理设计，而压力调节装置则需要根据实际的水压情况进行调整，以保证系统的标准压力。
另外，消防喷淋系统的标准压力还需要定期检测和维护。
定期的检测可以确保
系统的水泵、压力调节装置等设备的正常运行，及时发现并处理可能存在的故障和问题。
同时，定期的维护也可以延长系统的使用寿命，确保系统在火灾发生时能够正常运行。
总的来说，消防喷淋系统的标准压力是确保系统正常运行和有效扑救火灾的重
要条件。
只有通过合理的设计、专业的设备和定期的检测维护，才能够保证消防喷淋系统在火灾发生时能够提供标准的水压，发挥其应有的作用。
因此，建筑物的业主和管理者需要高度重视消防喷淋系统的标准压力，确保系统的正常运行和消防安全。
喷淋管道减压设施的设置要求
喷淋管道减压设施的设置要求喷淋管道减压设施的设置要求，听起来像是一个非常“技术性的”东西，简直像是跟你我无关的高深话题。
但你别急，咱们就从生活中的小细节说起，让你轻松明白，喷淋管道减压设施究竟是个啥玩意，怎么设置，为什么这么重要。
你可能不知道，其实我们身边的消防系统就像是个“隐形守护神”，从天花板上的喷头到地下的水管，每一个细节都得讲究。
喷淋系统就是其中之一，负责在火灾发生时，能及时给你浇灭火焰，保护生命财产安全。
但问题来了，喷淋管道系统的压力过大，喷头喷出来的水势头就太猛，根本就不是水，而是水柱，大家都能想象得到，那可不是什么好事。
所以，为了避免这个问题，减压设施就登场了。
它的作用就像你调节水龙头水流的大小——水压过大会给你弄成水柱，水压小了就弱不禁风，而减压设施就是要把水流调节得恰到好处，既能有效灭火，又不会让大家被水淋成落汤鸡。
说到这里，你可能会问了：为什么一定要设置减压设施呢？不就给水管加个阀门，水压大了就稍微调一调吗？问题可没有你想得那么简单。
这套设备是消防系统的“主心骨”，它的设置得根据具体的场所来定。
你说你住个小公寓，装个喷淋系统是不是就简单了？当然不！每个建筑的规模、用途、层高、面积都不一样，喷淋系统需要的水压也是不一样的。
比如高楼大厦和低层小楼，水压的需求就差远了，减压设施就得根据这些差异来定。
换句话说，咱们的减压设备可不是“万能钥匙”，它得因地制宜，精准调节。
减压设施也不能随便安放，得根据国家和地方的相关规范来设置。
规范里说，减压装置要放在合适的位置，一般就是喷淋系统的进水管道上游，尤其是水源的入口处，这样才能确保整个系统的水压稳定。
你要是把减压设施安错地方，那水流就会受影响，最后搞得喷淋系统“打不起水”或者“水太猛”可就麻烦大了。
所以，它的设置位置也是有讲究的，不能随便乱来，得考虑水管的走向，喷头的位置等等。
你想想，减压设施的作用可大了。
要是没有它，喷淋系统的水压控制不好，喷头的水柱可能会四处乱喷。
消防设计消火栓和喷淋要求
消防设计消火栓和喷淋要求消防设计中的消火栓和喷淋系统是建筑物中重要的消防设施，能够有效地进行灭火和控制火势的蔓延。
消火栓和喷淋系统在建筑物的消防设计中起到至关重要的作用，下面将详细介绍消火栓和喷淋系统的要求和功能。
一、消火栓的要求消火栓是建筑物内部设置的用于灭火的设施，一般安装在楼梯间、走廊等易于触及的地方。
消火栓的要求包括以下几个方面：1. 消火栓的数量和布置：根据建筑物的规模和类型，消火栓的数量应符合相应的消防设计规范。
消火栓的布置应合理，能够方便消防队员在火灾发生时迅速接近和使用。
2. 消火栓的标识：消火栓应设置明显的标识，标识应清晰可见，以便消防队员在紧急情况下迅速找到消火栓的位置。
3. 消火栓的管道和阀门：消火栓的管道应采用耐压、耐腐蚀的材料制作，阀门应能够灵活开启和关闭，确保供水畅通。
4. 消火栓的水源：消火栓的供水应保证稳定可靠，水源可以是市政供水系统或者专门设置的消防水池，供水压力要符合规范要求。
二、喷淋系统的要求喷淋系统是建筑物内部设置的用于自动灭火的设施，一般安装在建筑物的顶棚和墙壁等位置。
喷淋系统的要求包括以下几个方面：1. 喷淋器的数量和布置：根据建筑物的类型和使用情况，喷淋器的数量和布置应符合相应的消防设计规范。
喷淋器的布置要能够覆盖到建筑物内各个区域，确保火灾发生时能够及时喷淋灭火。
2. 喷淋器的类型和性能：喷淋器的类型有干式和湿式两种，根据不同的场合选择合适的喷淋器。
喷淋器的性能要符合相应的消防设计标准，确保喷淋系统能够正常工作。
3. 喷淋系统的供水：喷淋系统的供水可以是市政供水系统或者专门设置的消防水池，供水压力要符合规范要求。
供水管道的布置要合理，确保供水稳定可靠。
4. 喷淋系统的控制和监测：喷淋系统应设置相应的控制和监测设备，能够实现自动启动和停止，同时监测喷淋器的工作状态，及时报警和处理异常情况。
消火栓和喷淋系统作为建筑物的消防设施，能够提供有效的灭火手段和控制火势的能力。
关于消防系统设计的总结
1、消防系统压力超过多少需要减压？喷淋系统：配水管网的工作压力不超过1.2MPa,故静水压力大于120m分区。
最高与最低位置喷头的高程差不宜大于50米，每个阀控制喷头数不多于800个，用来分阀。
报警阀后的工作压力不超过1.2MPa，阀前的压力不超过2.4MPa。
（1）消火栓系统：消火栓栓口的静水压力不应大于1.0MPa，当大于1.0MPa时应采取分区给水系统。
当消火栓栓口的出水压力大于0.5MPa时，应采取减压措施，一般减压至0.5MPa以下（采用减压稳压型消火栓，减压后压力为0.3MPa）。
[一般喷淋超过0.8MPa要减压，消火栓超过0.4MPa要减压，建筑消防系统超过30层要求分区，也就是说，一般消防系统最高压力不应超过0.25+100m扬程=1.25MPa，减压阀可以吧1.25MPa的压力减到0.25MPa（消火栓最低压力要求）。
] 2、何时需要用增压措施？（1）喷淋系统：（2）消火栓系统：高位水箱的设置高度应满足最不利点消火栓静水压力。
①高层建筑中：当建筑物高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa。
当建筑物高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。
当高位水箱不能满足上述静压要求时，应设置增压设施。
静水压力：为系统不出水时的压力，压力靠稳压泵或者消防水箱来维持，此时管道中没有水流动因此没有延程等阻力损失，消火栓处静水压力=供水-高度！即最不利点消火栓的静压从屋面水箱出水口起算至最不利消火栓（即最高层的那个消火栓）的中心线。
动压：水枪出水时要靠消防泵来供水，水流在管道内流动会造成压力损失，消火栓处出水压力=供水-高度-延程阻力损失！静压（水不流动时，即标高差）用于分区，1.0MPa为限，动压指水流动后栓口的压力，要求保持在0.5mpa以下。
②多层建筑中：高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其他建筑物，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护措施。
喷淋设置要求
喷淋设置要求请教：一高层住宅楼（一类高层建筑大于50米小于100米）其一层是商业网点各网点独立门户均小于300平方米各网点与住宅部分不相通问：这样的商业网点用安装自动水喷淋吗？这个是需要的，因为自喷系统的主要设计宗旨是在人流量较大，疏散困难的地方，尽最大可能防止火灾发生。
这种专门的商网是必须设的。
你说的这种不是住宅楼，应该是商住楼的范畴；《高层民用建筑设计防火规范》7.6.2建筑高度不超过100m的一类高层建筑及其裙房，除游泳池、溜冰场、建筑面积小于5.00m2的卫生间、普通住宅、设集中空调的住宅的户内用房和不宜用水扑救的部位外，均应设自动喷水灭火系统。
（这条是强制性条文，必须严格执行）你说的这种住宅是高层建筑，在满足《建筑设计防火规范》的基础上应该满足《高层民用建筑设计防火规范》的规定，肯定需要安装喷淋系统。
首先你应该确定一下这个建筑的一层是否就是商业服务网点，高规条文解释，住宅底部（地上）设置的百货店，副食店，粮店，邮政所，储蓄所理发店等小型的商业服务用房，层数不能超过两层，并且建筑面积是指的是这种小型的商业服务用房的建筑面积之和不能超过300㎡，而不是每个都不超过三百平方，所以你要确定是否你的建筑满足这个条件，而按照你的说法，个人判断很可能是属于商住楼范畴，那么17楼那里有明确的解释，设吧！没办法，消防这东西，能设就设，安全系数越高越好啊！不用的，建筑属性还是住宅，商业也是网点，又不大于300平，还要看当地消防部门如何认定消防中的规定，对于商业区，每层面积超过3000m2的或建筑面积超过9000m2的百货商场、展览大厅就要设，你这个应该可以不设，因为你的商业区在一楼，消防时易于灭火和疏散，但有钱的话，最好就是设咯这个虽然是小于300平米的独立的商业网点，但必须考虑其疏散距离有没有超过20m?超过了，还是要设的。
具体可参照江苏省省内防火规范相关规定。
这栋楼属于《高规》7.6.2条规定中的普通住宅，可以不设喷淋，但是江苏省有关于连家店的设计要求，如果连家店总建筑面积超过3000平方米，则还是要设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷淋系统供水压力等要
求
标准化管理部编码-[99968T-6889628-J68568-1689N]
喷淋系统供水压力等要求
1.喷淋系统持续喷水时间为1h，为3600秒
2.2个及以上报警阀组，报警阀组前应设环状供水管道
3.二级负荷供电的建筑，采用柴油机泵作为备用泵（供电负荷等级主要由室外用水量决定；室外用水量大于30L/S的厂房、仓库；室外用水量大于35L/S的可燃材料堆场、可燃气体储罐和甲乙类液体储罐区；座位数大于1500个的影院，座位数超过3000个的体育馆，任一层建筑面积大于3000萍米的商店、展览建筑，广播电视楼、电信楼、财贸金融楼；室外用水量大于25L/S的其他公共建筑；均为二级负荷供电）
备注：民用建筑体积大于50000m3，室外消防用水量大于25L/S。
4.每组供水泵的吸水管不少于2条；且报警阀入口前设置环状成为环状管道
每组供水泵的出水管不少于2根
供水泵的吸水管上应有控制阀；出水管应设置控制阀、止回阀、压力表和直径不小于65mm的试水阀
5.消防高位水箱
喷淋系统中高位水箱出水管设置止回阀，且与报警阀入口前管道连接（即高位水箱出水管不能直接接入喷淋管网，应将出水管连接到报警阀前的喷淋管网上）
轻危、中危场所的系统，高位水箱出水管管径不小于80mm；严重危险级和仓库危险级，高位水箱出水管管径不小于100mm
6.末端试水装置检查
（1）由压力表、DN25的管道、DN25球阀组成
（2）末端试水装置打开后，模拟喷水，喷淋水泵应在30s内启动（3）该装置主要检查系统联动、报警等
（4）末端试水装置打开后，系统动压不低于0.05mpa
7.喷淋系统静水压力和动水压力
（1）喷淋系统动水压力计算方法：所处位置距离屋顶高度
X1.01+0.05=（
（2）该数值为动水压力）
（3）
（4）喷淋系统静压力计算：消防水箱到所处位置高差X0.01mpa=? （5）
通常喷淋最不利点压力约为0.1mpa
8.喷淋系统稳压泵安装位置
（1）建筑物较低时，稳压泵可以安装在消防水泵房
（2）建筑物较高时，稳压泵安装在高位水箱附近
（3）喷淋稳压泵工作原理，当喷淋管网出现泄水时，在水流指示器和压力开关没有同时动作时，喷淋稳压泵从高位水池抽水，从湿式报警阀进水侧补水进入喷淋管网。
如果喷淋主泵工作后，稳压泵自动停止运转。
