03金属洛氏硬度试验报告
洛氏硬度实验报告
洛氏硬度实验报告

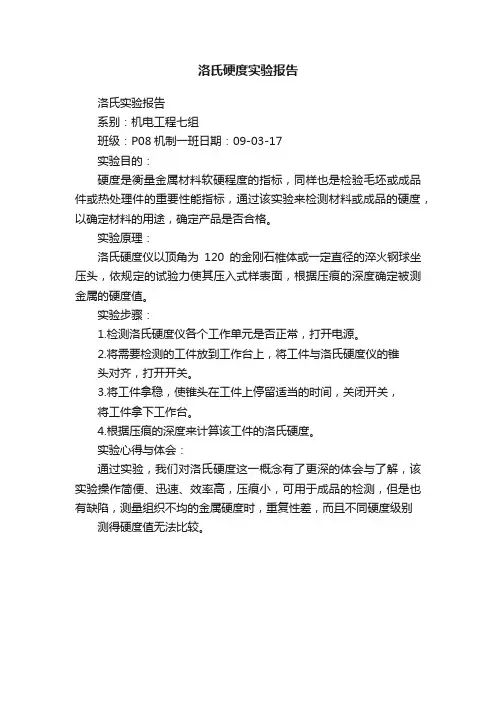

洛氏实验报告
系别：机电工程七组
班级：P08机制一班日期：09-03-17
实验目的：
硬度是衡量金属材料软硬程度的指标，同样也是检验毛坯或成品件或热处理件的重要性能指标，通过该实验来检测材料或成品的硬度，以确定材料的用途，确定产品是否合格。
实验原理：
洛氏硬度仪以顶角为120的金刚石椎体或一定直径的淬火钢球坐压头，依规定的试验力使其压入式样表面，根据压痕的深度确定被测金属的硬度值。
实验步骤：
1.检测洛氏硬度仪各个工作单元是否正常，打开电源。
2.将需要检测的工件放到工作台上，将工件与洛氏硬度仪的锥
头对齐，打开开关。
3.将工件拿稳，使锥头在工件上停留适当的时间，关闭开关，
将工件拿下工作台。
4.根据压痕的深度来计算该工件的洛氏硬度。
实验心得与体会：
通过实验，我们对洛氏硬度这一概念有了更深的体会与了解，该实验操作简便、迅速、效率高，压痕小，可用于成品的检测，但是也有缺陷，测量组织不均的金属硬度时，重复性差，而且不同硬度级别测得硬度值无法比较。
材料的硬度检测实验报告【范本模板】
一 材料的洛氏硬度测定报告一、实验目的：1、了解洛氏硬度计的测试原理。
2、掌握用洛氏硬度计测定材料硬度的方法。
二、实验原理：用圆锥形金刚石压头或钢球压头，在规定的试验力下，垂直压入试件表面。
加载方式为，先加初试验力98。
07N ，这时压痕的深度为h 1，再加总试验力（即初试验力加主试验力）,这时压痕的深度为h 2.。
经保持规定时间后，以卸除主试验力而保留初试验力时的压痕深度h 3与在初试验力作用下压痕深度h 1之差来表示硬度。
即e ＝h 3－h 1。
压痕深度越大则硬度越软，但为了符合数值大硬度高的读数习惯,需用下式作以变换：Ch -h -K HR 13 K 常数：采用金刚石压锥时K=100 采用钢球作压头时K=130C =0.002mm 指示器刻度盘上一个分度格三、实验仪器及原材料1、HR-150型洛氏硬度计2、根据实际情况填写四、实验步骤：1、置试件于工作台上,顺时针旋转手轮使工件上升至加满初试验力（即小指针至于红点）为止,此时大指针应垂直向上指向标记B （C)处，其偏移不得超过±5分度格，否则另选一点。
2、转动指示器的调整盘，使大指针指向刻度B （C)。
3、向后缓慢推倒加载试验力操纵手柄，保证主试验力在4—6秒内施加完毕。
总试验力保持5秒时间后,向前慢拉加载试验力手柄，卸去主试验力，保留初试验力。
4、此时硬度计表头长指针指向的数据，即为被测试件的硬度值。
5、逆时针转动手轮使工作台下降，更换测试点，重复上述操作.五、数据记录与处理注意：1、加载缓冲器空载下降时间应调整在4—6秒内.2、试件的最小厚度应大于压痕深度的10倍。
3、两个测试点之间间隔应大与5mm 。
六、思考题1、经过了洛式硬度计的检测后测得已知试样A的洛氏硬度为60HRC，请问被测材料的压痕深度为多少？二显微硬度的测定报告一、实验目的：了解显微硬度的测试原理和显微硬度计的使用方法。
二、实验原理：将显微硬度计上特制的金刚石压头，在一定负荷的作用下压入待测试样表面，用硬度计上的测微器,测量正方形压痕对角线的长度。
洛氏硬度实验报告(2)
洛氏硬度实验报告实验目的1、了解硬度测定的基本原理及应用范围。
2、了解布氏、洛氏硬度实验机的主要结构及操作方法。
二、实验原理(一)洛氏硬度试验的基本原理洛氏硬度属于压入硬度法，但它不是测定压痕面积，而是根据压痕深度来确定硬度值指标。
其试验原理如图3-3所示。
洛氏硬度的试验原理：用金刚石圆锥体压头或一定直径的钢球压头，在初试验力Fo和主试验力F1先后作用下，压入试样表面，保持一定时间，卸除主试验力，保留初试验力，此时的压入深度为hl,在初试验力作用下的压入深度为h0,它们之差e(h1—h0)来表示压痕深度的永久增量。
每压入0.002mm为一个洛氏硬度单位。
(图1)1.3洛氏硬度的计算公式：HRA、C=100—(e/0.002)HRB=130 —(e/0.002)ΓZ□图1 ⅛Etξff ⅛⅛ζ验原理圏洛氏硬度试验所用压头有两种：一种是顶角为120。
的金刚石圆锥，另一种是直径为1/16" (1.588mm)的淬火钢球。
根据金属材料软硬程度不一，可选用不同的压头和载荷配合使用，最常用的是HRA、HRB和HRC。
这三种洛氏硬度的压头、负荷及使用范围列于表3-2表注：⑴金刚石圆锥的顶角为120° +30',顶角圆弧半径为0.21±0.01mm(2)初负荷均为10公斤洛氏硬度测定时，需要先后两次施加载荷(初载荷及主载荷) ，预加载荷的目的是使压头与试样表面接触良好，以保证测量结果准确。
图3-3中0-0位置为未加载荷时的压头位置，1-1位置为加上10 Kgf 预加载荷后的位置，此时压入深度为h1, 2-2位置为加上主载荷后的位置，此时压入深度为h2，h2包括由加载所引起的弹性变形和塑性变形，卸除主载荷后，由于弹性变形恢复而稍提高到3-3位置，此时压头的实际压入深度为h3。
洛氏硬度就是以主载荷所引起的残余压入深度（h=h3-h1）来表示。
但这样直接以压入深度的大小表示硬度，将会出现硬的金属硬度值小，而软的金属硬度值大的现象，这与布氏硬度所标志的硬度值大小的概念相矛盾。
洛氏硬度实验报告
ﻩ洛氏硬度实验报告一、实验目得1、了解硬度测定得基本原理及应用范围。
2、了解布氏、洛氏硬度实验机得主要结构及操作方法。
二、实验原理(一)洛氏硬度试验得基本原理洛氏硬度属于压入硬度法,但它不就是测定压痕面积,而就是根据压痕深度来确定硬度值指标。
其试验原理如图3-３所示。
洛氏硬度得试验原理:用金刚石圆锥体压头或一定直径得钢球压头,在初试验力F0与主试验力F1先后作用下,压入试样表面,保持一定时间,卸除主试验力,保留初试验力,此时得压入深度为h1,在初试验力作用下得压入深度为ｈ０,它们之差e(ｈ1—h０)来表示压痕深度得永久增量。
每压入０、00２mm为一个洛氏硬度单位、(图１)1。
3洛氏硬度得计算公式:HＲA、Ｃ=１０0-(e/０。
00２)ＨRB＝１30—(e/0、002)、洛氏硬度试验所用压头有两种:一种就是顶角为1２０°得金刚石圆锥,另一种就是直径为1/16"(1.588mｍ)得淬火钢球、根据金属材料软硬程度不一,可选用不同得压头与载荷配合使用,最常用得就是HRA、HRB与HRC、这三种洛氏硬度得压头、负荷及使用范围列于表3-2。
标尺所用符号／压头总负荷ｋgｆ表盘上刻度颜色测量范围相当维氏硬度值应用范围ＨRＡ金刚石圆锥6０黑色7０-85 390-900碳化物、硬质合金、淬火工具钢、浅层表面硬化层ＨRB 1/16＂钢球100 红色25—１0０6０－２4０软钢(退火态、低碳钢正火态)、铝合金ＨRＣ金刚石圆锥1５０黑色2０—6724９-９0０淬火钢、调质钢、深层表面硬化层。
01mｍ(2)初负荷均为1０公斤洛氏硬度测定时,需要先后两次施加载荷(初载荷及主载荷),预加载荷得目得就是使压头与试样表面接触良好,以保证测量结果准确。
图３-3中０-0位置为未加载荷时得压头位置,1—1位置为加上10 Ｋgf预加载荷后得位置,此时压入深度为h1,2－2位置为加上主载荷后得位置,此时压入深度为h２,ｈ２包括由加载所引起得弹性变形与塑性变形,卸除主载荷后,由于弹性变形恢复而稍提高到３-3位置,此时压头得实际压入深度为h3。
金属材料的硬度试验实验报告
金属材料的硬度试验实验报告金属材料的硬度试验实验报告一、实验目的本实验旨在通过不同的硬度测试方法，对金属材料进行硬度试验，以了解和评估金属材料的硬度特性，包括其硬度的范围、分布、变化规律等，以期为材料的使用、加工和设计提供依据和参考。
二、实验原理硬度是金属材料的重要力学性能之一，它能反映金属材料抵抗局部变形的能力。
硬度的测试方法有很多，如布氏硬度、洛氏硬度、维氏硬度、努氏硬度等。
本实验将采用布氏硬度、洛氏硬度和维氏硬度三种方法对金属材料进行硬度试验。
1.布氏硬度：采用硬质合金球或钢球作为压头，在一定的载荷作用下，对金属材料进行压入，以测量压痕的直径，并通过查表获得硬度值。
布氏硬度的优点是测量准确，重复性好，适用于测量较大和较软的金属材料。
2.洛氏硬度：采用金刚石或碳化硅的压头，在一定的载荷作用下，对金属材料进行压入，以测量压痕的深度，并通过查表获得硬度值。
洛氏硬度的优点是操作简便快捷，适用于测量较薄或较硬的金属材料。
3.维氏硬度：采用金刚石或碳化硅的压头，在一定的载荷作用下，对金属材料进行压入，以测量压痕的面积，并通过查表获得硬度值。
维氏硬度的优点是测量准确，适用于测量较小或较软的金属材料。
三、实验步骤1.样品准备：选取一定数量的金属材料样品，对其进行打磨、抛光和清洁处理，确保其表面无氧化物、锈迹等杂质。
2.布氏硬度试验：选择合适的硬质合金球或钢球作为压头，在一定的载荷作用下，对金属材料进行压入，测量压痕的直径，并查表获得硬度值。
每个样品至少测量三个点，以取得平均值。
3.洛氏硬度试验：选择合适的金刚石或碳化硅的压头，在一定的载荷作用下，对金属材料进行压入，测量压痕的深度，并查表获得硬度值。
每个样品至少测量三个点，以取得平均值。
4.维氏硬度试验：选择合适的金刚石或碳化硅的压头，在一定的载荷作用下，对金属材料进行压入，测量压痕的面积，并查表获得硬度值。
每个样品至少测量三个点，以取得平均值。
5.数据处理与分析：将实验数据整理成表格和图表，分析金属材料的硬度特性，包括其硬度的范围、分布、变化规律等。
洛氏硬度实验报告

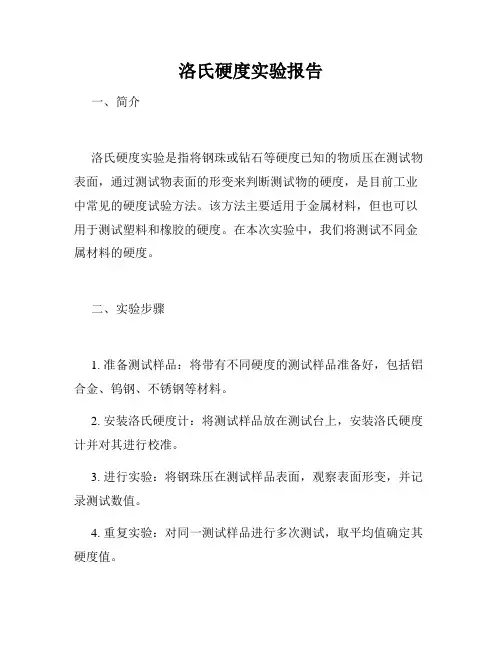

洛氏硬度实验报告一、简介洛氏硬度实验是指将钢珠或钻石等硬度已知的物质压在测试物表面，通过测试物表面的形变来判断测试物的硬度，是目前工业中常见的硬度试验方法。
该方法主要适用于金属材料，但也可以用于测试塑料和橡胶的硬度。
在本次实验中，我们将测试不同金属材料的硬度。
二、实验步骤1. 准备测试样品：将带有不同硬度的测试样品准备好，包括铝合金、钨钢、不锈钢等材料。
2. 安装洛氏硬度计：将测试样品放在测试台上，安装洛氏硬度计并对其进行校准。
3. 进行实验：将钢珠压在测试样品表面，观察表面形变，并记录测试数值。
4. 重复实验：对同一测试样品进行多次测试，取平均值确定其硬度值。
5. 清理实验设备：完成实验后，将测试台和洛氏硬度计彻底清洁，以确保下次实验的准确性。
三、实验结果经过多次测试，不同测试样品的硬度值如下：测试样品 | 硬度值---|---铝合金 | 75钨钢 | 90不锈钢 | 83从上表可以看出，不同金属材料的硬度值有所差异，其中钨钢的硬度最大，铝合金最小。
不同材料的硬度差异主要与其金属结构和材料成分有关。
四、讨论与分析对于我们的实验结果，我们应该如何进行讨论和分析呢？以下是一些可能的思路：1. 材料硬度与材料结构的关系：通过对实验结果进行分析，我们可以更深入地了解金属材料硬度的形成机理。
比如，我们可以对不同材料的微观结构进行观察，从中发现和解释硬度差异的原因。
2. 实验误差与准确性：在进行实验的过程中，可能存在各种误差，这些误差会影响实验结果的准确性。
因此，在进行结果分析时，我们需要考虑实验误差的大小，并尝试通过改进实验方法和设备来提升实验结果的准确性。
3. 实际应用中的意义：硬度测试是工业和制造业中极其重要的一项测试方法，它对于保障产品质量和生产效率具有重要的作用。
因此，对于不同材料硬度值的了解，可以帮助我们更好地选择和应用不同的金属材料。
五、结论通过本次实验，我们了解了洛氏硬度测试的基本原理和方法，并成功地测试了不同金属材料的硬度值。
金属洛氏硬度
检测结果 平均值 （HRC）
17.7
检测结论：经检测，该组测定值符合GB/T14370-2007《预应力筋用锚具、夹具和连接器》标准要求。 备注：试验结果仅对来样负责。
试验：
审核：
签发：
日期：2015-10-5 (专用章)
样品厂家
柳州豪姆机械有限公司
样品型号规格
HM15-1L
样品描述
表面平整、无裂纹
试验依据
GB/T 230.1-2009 《金属材料 洛氏硬度试验 第1 部分：试验方法（A、B、C、D、E
、F、G、H、K、N、T标尺）》
判断依据
GB/T 14370-2007 《预应力筋用锚具、夹具和连
接器》
主要仪器设备及编号
洛氏硬度计（ZXJC-LX-04）
试件编号
技术指标 （HRC）
YP201510MJJ-001-
01
＜35Βιβλιοθήκη 金属洛氏硬度（HRC）试验检测结果
检测结果 （HRC）
18.5 18.0 18.5
检测结果 平均值 （HRC）
18.3
试件编号
技术指标 （HRC）
YP201510MJJ-001-
02
＜35
检测结果 （HRC）
试验室名称： 委托单位/委托人
金属洛氏硬度试验检测报告
赣州市忠信工程质量检测有限公司
报告编号：
------
委托/任务编号
第1页共1页 JB010508
BG-201510-MJJ-001 BG-201510-MJJ-001
工程名称
典型报告
样品编号
------
监理单位
------
洛氏硬度实验报告
洛氏硬度实验报告篇一：硬度测量实验报告硬度测量实验报告一、实验目的1. 了解常用硬度测量原理及方法；2. 了解布氏和洛氏硬度的测量范围及其测量步骤和方法；二、实验设备洛氏硬度计、布洛维硬度计、轴承、试块三、实验原理1. 硬度是表示材料性能的指标之一，通常指的是一种材料抵抗另一较硬的具有一定形状和尺寸的物体（金刚石压头或钢球）压入其表面的阻力。
由于硬度试验简单易行，又无损于零件，因此在生产和科研中应用十分广泛。
常用的硬度试验方法有：洛氏硬度计，主要用于金属材料热处理后的产品性能检验。
布氏硬度计，应用于黑色、有色金属材料检验，也可测一般退火、正火后试件的硬度。
2. 洛氏硬度洛氏硬度测量法是最常用的硬度试验方法之一。
它是用压头(金刚石圆锥或淬火钢球)在载荷(包括预载荷和主载荷)作用下，压入材料的塑性变形浓度来表示的。
通常压入材料的深度越大，材料越软；压入的浓度越小，材料越硬。
下图表示了洛氏硬度的测量原理。
图：未加载荷，压头未接触试件时的位置。
2-1：压头在预载荷P0(98.1N)作用下压入试件深度为h0时的位置。
h0包括预载所相起的弹形变形和塑性变形。
2-2：加主载荷P1后，压头在总载荷P= P0+ P1的作用下压入试件的位置。
2-3：去除主载荷P1后但仍保留预载荷P0时压头的位置，压头压入试样的深度为h1。
由于P1所产生的弹性变形被消除，所以压头位置提高了h，此时压头受主载荷作用实际压入的浓度为h= h1- h0。
实际代表主载P1造成的塑性变形深度。
h值越大，说明试件越软，h值越小，说明试件越硬。
为了适应人们习惯上数值越大硬度越高的概念，人为规定，用一常数K减去压痕深度h的数值来表示硬度的高低。
并规定0.002mm为一个洛氏硬度单位，用符号HR表示，则洛氏硬度值为：HR?k-h0.0023.布氏硬度布氏硬度的测定原理是用一定大小的试验力F(N)把直径为D（mm）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d(mm)，然后按公式求出布氏硬度HB值，或者根据 d从已备好的布氏硬度表中查出HB值。
