室内电气照明工程工程量计算
4电气照明工程工程量计算
4电气照明工程工程量计算电气照明工程是建筑工程中不可或缺的一部分，主要包括室内和室外照明系统设计与施工。
在进行电气照明工程时，需要进行工程量计算，具体步骤如下：1.室内照明工程量计算：(1)计算总照度：首先根据室内照明设计标准，确定不同区域的照度要求，包括通道、走廊、办公区、商业区等。
然后根据设计要求计算各个区域的平均照度，并计算总照度。
(2)确定照明设备：根据计算出的总照度、照明设计标准和实际需求，选择合适的照明设备，包括灯具、光源、灯泡等。
(3)计算灯具数量：根据照度要求和灯具性能参数，计算每个区域所需的灯具数量，并进行综合计算得出总灯具数量。
(4)计算电缆长度和截面积：根据灯具布置和各个区域的距离，计算所需的电缆长度，并根据电流大小计算电缆的截面积。
(5)计算开关、插座数量：根据室内布置和设计要求，计算所需的开关和插座数量，并进行综合计算得出总数量。
(6)计算容量：根据灯具、开关、插座的功率要求和数量，计算室内电气负荷总容量，并确定相应的电源容量。
2.室外照明工程量计算：(1)计算公共照明：根据室外照明设计标准和实际需求，计算公共区域的照度要求，并确定所需的灯具数量和功率。
(2)计算景观照明：根据室外景观设计和照度要求，确定各个景点的灯具数量和功率，并计算总数量和总功率。
(3)计算室外广告照明：根据广告设计和照度要求，确定各个广告牌的灯具数量和功率，并计算总数量和总功率。
(4)计算电缆长度和截面积：根据灯具布置和各个区域的距离，计算所需的电缆长度，并根据电流大小计算电缆的截面积。
(5)计算开关、插座数量：根据室外布置和设计要求，计算所需的开关和插座数量，并进行综合计算得出总数量。
(6)计算容量：根据灯具、开关、插座的功率要求和数量，计算室外电气负荷总容量，并确定相应的电源容量。
总结起来，电气照明工程量计算主要包括室内和室外照明系统的总照度计算、照明设备的确定、灯具数量的计算、电缆长度和截面积的计算、开关和插座数量的计算以及电源容量的确定等。
常用工程量计算规则
常用工程量计算规则工程量计算是建筑工程施工过程中非常重要的一项工作，准确的工程量计算能够为工程的预算编制、资源调配和进度管理提供有力的支持。
下面将介绍一些常用的工程量计算规则。
一、建筑工程量计算规则：1.墙体工程量计算：墙体工程量计算一般按照墙体的高度、厚度、长度和数量进行计算。
常用的墙体工程量计算公式为：墙体工程量=墙体长度×墙体高度×墙体厚度×墙体数量。
2.梁柱工程量计算：梁柱工程量计算主要考虑梁、柱的长度、截面尺寸、数量和单位重量等因素。
常用的梁柱工程量计算公式为：梁柱工程量=梁柱长度×截面面积×梁柱数量。
3.地面工程量计算：地面工程量计算通常按照地面面积和厚度进行计算。
常用的地面工程量计算公式为：地面工程量=地面面积×地面厚度。
4.屋面工程量计算：屋面工程量计算一般按照屋面平米数、屋面厚度和屋面类型进行计算。
常用的屋面工程量计算公式为：屋面工程量=屋面平米数×屋面厚度。
5.瓦工工程量计算：瓦工工程量计算一般按照瓦片的面积、数量和砖与砂浆的使用量进行计算。
常用的瓦工工程量计算公式为：瓦工工程量=瓦片面积×瓦片数量+砖砂浆使用量。
二、给排水工程量计算规则：1.给水工程量计算：给水工程量计算主要考虑管道长度、口径和数量等因素。
常用的给水工程量计算公式为：给水工程量=给水管道长度×管道口径×给水管道数量。
2.排水工程量计算：排水工程量计算一般按照排水口和排水管道的数量、口径和长度进行计算。
常用的排水工程量计算公式为：排水工程量=排水口数量+排水管道长度×管道口径。
3.消防工程量计算：消防工程量计算主要考虑消防管道长度、口径和数量等因素。
常用的消防工程量计算公式为：消防工程量=消防管道长度×管道口径×消防管道数量。
三、电气工程量计算规则：1.照明工程量计算：照明工程量计算一般根据照明灯具的数量、功率和使用时间进行计算。
4电气照明工程工程量计算
4电气照明工程工程量计算电气照明工程是指安装和调试照明设备，为室内外提供照明效果。
电气照明工程工程量计算是根据设计图纸，计算所需的材料和人工数量，以便安排工程预算和进度。
本文将介绍电气照明工程工程量计算的方法和注意事项。
1. 根据设计图纸，确定所需的灯具数量和类型。
不同的场所和功能要求会决定不同的灯具类型和数量。
例如，办公室通常使用吊灯和台灯，而商店和展厅可能需要使用投光灯和聚光灯。
根据设计图纸上的标注，计算每种类型的灯具数量。
2. 计算每种灯具的电线和电缆长度。
根据设计图纸上的标注，确定每个灯具到电源的距离，计算所需的电线和电缆长度。
注意考虑电线和电缆的安全裕度，以及必要的冗余和备用线路。
3. 计算所需的开关数量和类型。
根据设计图纸上的标注，确定每个灯具的开关数量和类型。
例如，一些灯具可能需要独立的开关，而另一些灯具可能需要集中控制的开关。
计算每种类型的开关数量。
4. 计算所需的插座数量和类型。
根据设计图纸上的标注，确定每个灯具周围需要安装的插座数量和类型。
一些灯具可能需要电源插座，以便连接到其他设备，例如投影仪或音响系统。
计算每种类型的插座数量。
5. 计算所需的电线管道长度。
根据设计图纸上的标注，确定每个灯具到电源之间所需的电线管道长度。
考虑到电线管道的安装规范和要求，计算每个灯具到电源之间的总长度。
6. 估算所需的人工工时。
根据实际的工程经验和类似项目的数据，估算完成电气照明工程所需的人工工时。
考虑到不同工种的工作量，例如电工、技术员和助理，以及各种安装和调试工作的时间，进行综合估算。
在进行电气照明工程工程量计算时，还需要注意以下几点：1. 准确理解设计图纸和说明。
仔细研读设计图纸和相关文件，了解照明需求和要求，明确计算的范围和内容。
2. 与设计师和项目经理进行沟通。
及时与设计师和项目经理沟通，澄清疑问，确保对设计意图的准确理解，以便准确计算工程量。
3. 考虑电气安全和规范要求。
在计算工程量时，必须考虑电气安全和规范要求，确保所需材料和人工满足相应的安全标准和规范要求。
4电气照明工程工程量计算详解
4电气照明工程工程量计算详解电气照明工程工程量计算是对电气照明工程中所涉及到的各种材料、设备和工作量进行综合计算的过程。
通过工程量计算，可以准确地确定所需材料的数量、设备的规格和数量，从而确保电气工程的顺利进行。
下面将详细介绍电气照明工程工程量计算的步骤和注意事项。
首先，进行电气照明工程工程量计算时，首先需要了解工程的具体要求和设计要求，包括照明要求、用途、要求的亮度等。
这样才能准确地确定所需的材料和设备，并进行合理的工程量计算。
然后，根据设计要求和具体的工程情况，确定所需的各种材料。
常见的材料包括导线、灯具、开关插座、电缆、灯管等。
对于每种材料，需要确定其规格、数量和单价，并进行综合计算。
在计算导线数量时，需要考虑到导线的长度和房间布局。
根据房间的大小和布置，计算所需导线的长度，并根据导线的规格和长度计算所需的导线数量。
对于灯具的工程量计算，需要根据设计要求计算所需灯具的数量和规格。
常见的灯具包括吊灯、壁灯、台灯等。
根据不同的房间和照明要求，选择合适的灯具，并计算所需灯具的数量。
开关插座的工程量计算需要根据房间的布局和用途进行。
根据不同的房间和用途，确定所需的开关和插座的数量和规格，并进行综合计算。
对于电缆的工程量计算，需要根据导线的长度和房间的布局进行。
根据导线的规格和长度，计算所需电缆的数量，并进行合理的工程量计算。
最后，需要根据每种材料的数量和单价，计算出每种材料的总价格，并进行综合计算，得出整个电气照明工程的总价格。
同时，还需要对工程量计算的结果进行核对和审核，确保计算结果的准确性和合理性。
在进行电气照明工程工程量计算时，需要注意以下几点：1.要充分了解工程的具体要求和设计要求，确保计算结果的准确性。
2.对每种材料和设备，要详细了解其规格和性能要求，选择合适的材料和设备。
3.在计算每种材料和设备的数量时，要考虑到布线、房间布局和用途等因素，进行合理的计算。
4.在计算每种材料和设备的价格时，要参考市场行情和供应商的报价，确保计算结果的合理性。
电气照明工程工程量计算
电气照明工程工程量计算1. 引言电气照明工程是指利用电气设备和照明装置来实现室内和室外照明的一项工程。
为了确保工程的顺利实施，需要进行合理的工程量计算。
本文将介绍电气照明工程的工程量计算方法，并提供一些实用的计算示例。
2. 工程量计算的基本步骤电气照明工程的工程量计算包括以下基本步骤：2.1 确定计算项目根据设计要求和规范，确定需要进行工程量计算的项目。
常见的项目包括室内照明、室外照明、景观照明等。
2.2 收集工程资料收集和整理与计算项目相关的工程资料，包括设计图纸、规范要求、质量标准等。
2.3 划分工程量清单根据不同的计算项目，将工程量划分为不同的清单。
常见的工程量清单包括灯具清单、电缆清单、配电箱清单等。
2.4 计算工程量根据工程量清单，通过测量和计算的方法，计算每一项工程量。
例如，根据设计图纸和规范要求计算照明点位数量、灯具数量、电缆长度等。
2.5 校核和修正根据计算结果，进行校核和修正。
对于不符合设计要求或规范要求的地方，进行修正和调整。
2.6 编制工程量报表根据计算结果，编制工程量报表。
报表包括每一项工程量的名称、数量、单位、材料规格等详细信息。
3. 实例计算下面通过一个实例来说明电气照明工程量计算的具体步骤和方法。
3.1 计算项目：室内照明假设我们需要计算一个办公室的照明工程量。
该办公室面积为100平方米，照度要求为500lux。
3.2 收集工程资料我们收集到的工程资料包括设计图纸和规范要求。
设计图纸中包括了照明点位布置图和照明控制图。
规范要求中规定了照度要求、灯具功率限制等。
3.3 划分工程量清单根据收集到的工程资料，我们将工程量划分为照明点位清单、灯具清单、电缆清单等。
3.4 计算工程量根据照明点位布置图和照明控制图，计算照明点位数量。
根据照度要求，计算灯具数量。
根据规范要求，计算电缆长度等。
3.5 校核和修正根据计算结果，对不符合要求的地方进行修正和调整。
例如，如果计算出的照度低于要求，可以增加灯具数量或增大灯具功率。

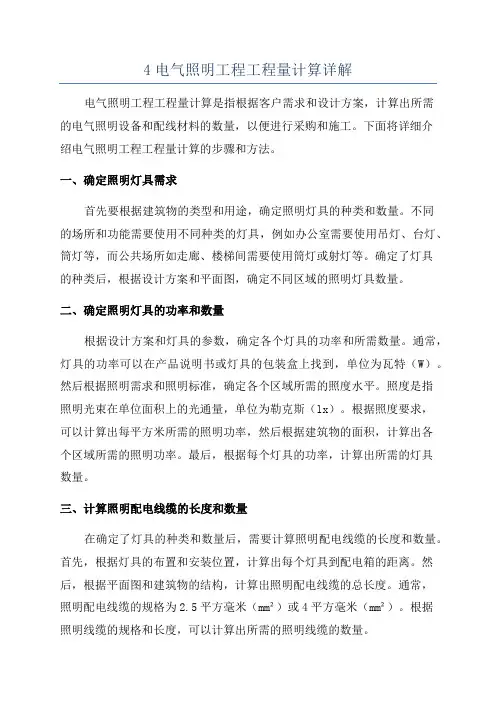

4电气照明工程工程量计算详解
4电气照明工程工程量计算详解电气照明工程工程量计算是指根据客户需求和设计方案，计算出所需的电气照明设备和配线材料的数量，以便进行采购和施工。
下面将详细介绍电气照明工程工程量计算的步骤和方法。
一、确定照明灯具需求首先要根据建筑物的类型和用途，确定照明灯具的种类和数量。
不同的场所和功能需要使用不同种类的灯具，例如办公室需要使用吊灯、台灯、筒灯等，而公共场所如走廊、楼梯间需要使用筒灯或射灯等。
确定了灯具的种类后，根据设计方案和平面图，确定不同区域的照明灯具数量。
二、确定照明灯具的功率和数量根据设计方案和灯具的参数，确定各个灯具的功率和所需数量。
通常，灯具的功率可以在产品说明书或灯具的包装盒上找到，单位为瓦特（W）。
然后根据照明需求和照明标准，确定各个区域所需的照度水平。
照度是指照明光束在单位面积上的光通量，单位为勒克斯（lx）。
根据照度要求，可以计算出每平方米所需的照明功率，然后根据建筑物的面积，计算出各个区域所需的照明功率。
最后，根据每个灯具的功率，计算出所需的灯具数量。
三、计算照明配电线缆的长度和数量在确定了灯具的种类和数量后，需要计算照明配电线缆的长度和数量。
首先，根据灯具的布置和安装位置，计算出每个灯具到配电箱的距离。
然后，根据平面图和建筑物的结构，计算出照明配电线缆的总长度。
通常，照明配电线缆的规格为2.5平方毫米（mm²）或4平方毫米（mm²）。
根据照明线缆的规格和长度，可以计算出所需的照明线缆的数量。
四、计算其他相关材料的数量除了照明灯具和配电线缆，还需要计算其他相关材料的数量。
这些材料包括开关、插座、电线管、线槽、接线盒等。
根据设计方案和平面图，确定各个区域所需的开关、插座等数量。
另外，还需要根据配线管和线槽的布置和长度，计算出所需的材料的数量。
五、总结和汇总工程量计算结果最后，将以上计算的结果进行总结和汇总，得出工程量计算结果，并编制工程量清单。
工程量清单应包括每个灯具的种类、功率和数量，照明配电线缆的规格、长度和数量，以及其他相关材料的种类和数量。
电气照明工程量计算
电气照明工程量计算1.确定所需照明光源的种类和数量：根据照明设计的要求和功能需求，确定使用的照明灯具的种类和数量。
常见的照明光源有荧光灯、LED灯、卤素灯等。
2.计算灯具功率和光照度：根据建筑物或者室内空间的面积、高度以及照明的要求，计算出每个灯具的功率和所需的光照度。
这样可以确定所需的总功率和光照度，从而进一步确定所需的电气设备规格。
3.计算电缆和导线的长度和截面积：根据灯具的位置和布置，计算出每个灯具的电缆和导线的长度。
根据电流大小和电气设备的功率，计算出所需的电缆和导线的截面积。
这样可以确定所需的电缆和导线的数量和规格。
4.计算开关、插座和控制设备的数量：根据照明布置和功能需求，计算出所需的开关、插座和控制设备的数量。
根据电流大小和所需的控制功能，选择合适的开关和控制设备。
5.计算其他材料和配件的数量：除了灯具、电缆和控制设备外，还需要考虑其他材料和配件，如安装架、支架、接线盒等。
根据需求和安装方式，计算出所需的其他材料和配件的数量。
6.计算工程人工和其他资源：根据工程量和工作量，计算出所需的工程人工和其他资源，如工人工时、起重设备、搬运工具等。
这可以直接影响到工程的进度和成本。
7.编制工程量清单和预算：根据上述计算结果，编制电气照明工程量清单和预算。
清单应详细列出所需材料和设备的名称、规格、数量和价格。
预算应包括人工、设备、材料和其他费用的总额。
以上是电气照明工程量计算的一般步骤。
具体计算方法和流程会根据不同的项目和需求而有所调整。
在实际应用中，需要结合设计要求、现场情况和规范标准进行综合考虑和计算。
电气照明工程工程量计算
电气照明工程工程量计算1. 引言电气照明工程工程量计算是电气工程的重要环节之一，它是根据设计方案和需要照明的空间特点，计算和确定所需的材料、设备和工作任务的数量。
本文将介绍电气照明工程工程量计算的基本原则和步骤，并提供一些常用的计算方法和公式。
2. 基本原则电气照明工程工程量计算遵循以下基本原则：•准确性：工程量计算应准确无误，避免错漏。
准确计算工程量对于项目的预算和进度管理至关重要。
•经济性：在满足照明设计要求的前提下，应尽可能合理、经济地计算工程量，减少浪费和成本。
•实用性：工程量计算应符合实际施工和使用的需要。
计算结果应能够满足工程实际操作的需求。
3. 工程量计算步骤电气照明工程的工程量计算可以按照以下步骤进行：步骤一：确定计算的范围根据具体项目的要求和设计方案，确定需要进行工程量计算的范围。
通常包括照明设备、配电线路、开关、插座等。
步骤二：收集相关资料收集与计算范围相关的资料，包括设计图纸、工程规范、设备型录、材料清单等。
步骤三：分析设计需求根据设计需求和负荷要求，分析照明设备的功率、数量和布局要求。
步骤四：计算照明设备数量根据照明需求和布局要求，计算照明设备的数量。
一般可以按照照度要求和房间面积进行计算。
步骤五：计算配电线路根据照明设备的数量和功率需求，计算配电线路的长度和断面。
根据电气规范，确定线缆截面、敷设方式和线缆支架的数量。
步骤六：计算开关和插座数量根据照明设备的布局和使用需求，计算开关和插座的数量和位置。
步骤七：汇总工程量清单根据以上计算结果，汇总工程量清单，并进行审核和核对。
4. 常用计算方法和公式在电气照明工程量计算中，常用的计算方法和公式包括：计算照明设备数量•根据照度要求和房间面积进行计算。
照度要求可以根据不同场所和活动进行确定。
计算配电线路•根据照明设备的数量和功率需求，计算配电线路的长度和断面。
根据电气规范，确定线缆截面、敷设方式和线缆支架的数量。
计算开关和插座数量•根据照明设备的布局和使用需求，计算开关和插座的数量和位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上一页
返回
表６.１ 室内电气照明工程常用定额项 目表
下一页
表６.１ 室内电气照明工程常用定额项 目表
下一页
表６.１ 室内电气照明工程常用定额项 目表
下一页
表６.１ 室内电气照明工程常用定额项 目表
返回
表６.２ 定额项目套用练习表
返回
图６.１ 电气安装平面图
返回
表６.３ 工程量计算表
返回
设备安装工程》。 ６.３.２. 室内电气照明工程工程量计算 １． 操作指导 室内电气照明工程工程量计算包括进户装置计算、配电箱安装计算、配
管配线计算、照明器具安装计算等。其中配管配线计算是电气照明工程 工程量计算的重点和难点。 配管配线计算包括线路配管和管内穿线两部分，工程量计算规则为各种 配管应区分不同敷设方法、敷设位置、材质、规格以延长米计算，不扣 除中间接线盒所占长度；配线工程量按单线延长米计算。
（３）了解建筑物的基本情况，熟悉电气设备、灯具在建筑物内的分布 与安装位置；了解电气设备、灯具的型号、规格、性能、特点以及对安 装的技术要求。
（４）了解各支路的负荷分配和连接情况。在明确了电气设备的分布之 后，进一步就要明确该设备是属于哪条支路的负荷，掌握它们之间的连 接关系，进而确定其线路走向。一般可以从进线开始，经过配线箱后一 条支路一条支路地阅读。
表６.３ 工程量计算表
返回
图６.２ 电气照明平面图
返回
图６.３ 电气照明ຫໍສະໝຸດ 统图返回表６.４ 工程量计算表
下一页
表６.４ 工程量计算表
返回
图６.４ 电气照明平面图（１∶１００）
返回
图６.５ 某住宅楼供电系统图
返回
图６.６ 某住宅楼电气照明平面图
返回
图６.７ 照明工程系统图
下一页
图６.８ 底层照明平面图
上一页 下一页 返回
６．３ 实训内容
（２）某单层建筑物电气安装工程如图６．２和图６．３所示，层高 ３．６ｍ。电源采用三相四线制、电缆ＹＪＶ２２－４×１６＋１×６ 埋地穿管入户，室外管道埋深０．８ｍ。电源照明配电箱Ｍ为厂家成套 供应产品，尺寸为３３０ｍｍ×４２０ｍｍ×１２０ｍｍ，底边距地面 １．５ｍ 嵌入式安装。照明插座由不同支路供电，照明部分导线采用Ｂ Ｖ２．５ｍｍ２，穿管ＭＴ１５管敷设，插座回路采用ＢＶ３×４ｍｍ ２，穿ＳＣ２０暗敷，Ｕ 形走线。插座距地０．３ｍ 暗装，开关距地 １．３ｍ 暗装，双管荧光灯、防水防尘灯、圆球吸顶灯均为吸顶安装。 请计算该工程电气照明工程量。
上一页 下一页 返回
６．３ 实训内容
图纸分析：电缆ＹＪＶ２２－４×１６＋１×６埋地穿管入户至总配电 箱ＡＬ，该照明工程配电箱暗装于墙内，安装距地１．５ｍ。由配电箱 引出照明和插座两个回路，照明回路沿墙沿顶棚暗敷设，依次连接了１ ０个双管荧光灯及对应的５个双联单控开关，２个防水防尘灯及对应的 １个双联单控开关，２个圆球吸顶灯及对应的２个单联单控开关。插座 回路沿墙沿地暗敷设，依次连接了９个单相五孔插座。配管配线的线路 走向及根数见施工图所示。具体计算过程见表６．４。
下一页 返回
６．３ 实训内容
２． 操作示例 （１）图６．１为某工程电气照明平面图，三相四线制。该建筑物层高
３．４４ｍ，配电箱Ｍ１规格５００ｍｍ×３００ｍｍ×１２０ｍｍ， 距地高度１．５ｍ，导线为ＢＶ２．５ｍｍ２，穿两三根导线时，线管 采用ＰＶＣ１６，穿４根导线时，线管采用ＰＶＣ２０，暗敷设，灯具 开关及电扇调速开关距地１．５ｍ。试计算电气照明工程量。 图纸分析：该照明工程配电箱暗装于Ｂ轴线墙内，安装距地１．５ｍ。 由配电箱向上引出一个照明回路，沿墙沿顶棚敷设，依次连接了４个普 通吸顶灯及对应的１个单联单控开关，２个壁灯及对应的２个单联单控 开关，１个电风扇及对应的１个控制按钮。配管配线的线路走向及根数 见施工图所示。具体计算过程见表６．３。
与系统的安装、接线、调试、使用与维护。 ６． 安装接线图 安装接线图是表示某一设备内部各种电气元件之间位置关系及接线关系
的，用来指导电气安装、接线、查线。它是与电路图相对应的一种图。 ７． 大样图 大样图是表示电气工程中某一部分或某一部件的具体安装要求和做法的，
其中有一部分选用的是国家标准图。 ６.１.３ 电气工程施工图识读思路
６.１.４ 室内电气照明工程预算定额列项 根据《甘肃省安装工程预算定额》第二册， 室内电气照明工程常用定额
项目详见表６．１。
上一页
返回
６．２ 实训目的
通过实例计算，掌握室内电气照明工程工程量计算方法及预算编制。
返回
６．３ 实训内容
６.３.１ 室内电气照明工程预算定额应用 １． 操作指导 室内电气照明工程主要使用《甘肃省安装工程预算定额》第二册《电气
气设备安装的重要依据。 ４． 设备布置图 设备布置图是表示各种电气设备平面与空间位置、安装方式及其相互关
系的，由平面图、立面图、断面图、剖面图及各种构件详图等组成。设 备布置一般都是按三向视图的原理绘制，与一般机械工程图没有原则性 的区别。
上一页 下一页 返回
6．１ 知识链接
５． 电路图 电路图是表示某一具体设备或系统电气工作原理的，用来指导某一设备
上一页 下一页 返回
6．１ 知识链接
（５）动力设备及照明灯具的具体安装方法一般不在平面图上直接给出， 必须通过阅读安装大样图来解决，可以把阅读平面图和阅读安装大样图 结合起来，以全面了解具体的施工方法。
（６）对照同一建筑其他专业的设备安装施工图纸，综合阅图。为避免 建筑电气设备及电气线路与其他建筑设备及管路在安装时发生位置冲突， 在阅读动力和照明平面图时要对照其他建筑设备安装工程施工图纸，同 时要了解相关设计规范要求。
上一页 下一页 返回
６．３ 实训内容
图中电器分别为：双管荧光灯、吊扇、半圆球吸顶灯、单联开关、双联 开关、三孔插座。插座距地０．３ｍ暗装，开关（单联、双联、吊扇） 距地１．４ｍ 暗装，双管荧光灯安装高度为２．５ｍ。请计算该工程电 气照明工程量，并填写表６．５。
（２）某电气照明工程如图６．５和图６．６所示，工程概况及施工说 明如下：
上一页 下一页 返回
6．１ 知识链接
（１）阅读动力、照明系统图，了解整个系统的基本组成及各设备之间 的相互关系，对整个系统有一个全面了解。
（２）阅读设计说明和图例。设计说明以文字形式描述设计的依据、相 关参考资料以及图中无法表示或不易表示但又与施工有关的问题；图例 常表明图中采用的某些非标准图形符号。这些内容对正确阅读平面图是 十分重要的。
下一页 返回
6．１ 知识链接
首页内容包括电气工程图的目录、图例、设备明细表、设计说明等。图 纸首页的阅读，虽然不存在更多的方法问题，但是需要认真仔细。
２． 电气系统图 电气系统图主要表示整个工程或其中某一项目的供电方式和电能输送之
间的关系，有时也用来表示某一装置和主要组成部分的电气关系。 ３． 电气平面图 电气平面图是表示各种电气设备与线路平面布置位置的，是进行建筑电
实训项目６ 室内电气照明工程工程量 计算
1 6.1 知识链接 2 6.2 实训目的 3 6.3 实训内容
返回
6．１ 知识链接
６.6．１ 室内电气照明工程计算内容 室内电气照明系统计算内容由进户装置、配电装置、配管配线、照明器
具等组成。进户装置根据引入方式分为低压架空进线和电缆埋地引入， 低压架空进线自进户横担开始算起，电缆埋地引入由进户总配电箱算起； 配电装置主要指配电箱，计算内容包括配电箱安装、接线端子安装等； 配管配线计算内容包括线路配管和管内穿线的计算；照明器具计算内容 包括各种灯具安装和开关、插座、接线盒安装等。 ６.１.２ 电气工程施工图组成 电气工程图是阐述电气工程的构成和功能，描述电气装置的工作原理， 提供安装接线和维护使用信息的施工图。由于各项电气工程的规模不同， 反映该项工程的电气图的种类和数量也是不同的，通常由以下几部分组 成。 １． 首页
３． 操作实训 （１）某单层建筑物电气安装工程如图６．４所示，净高３ｍ。电源进
箱管线不考虑。电源照明配电箱Ｍ 为厂家成套供应产品，尺寸为３２０ ｍｍ×３２０ｍｍ×１２０ｍｍ，底边距地面１．４ｍ，嵌入式安装。 照明插座由不同支路供电，照明部分导线采用ＢＶ２．５ｍｍ２，穿管 ＰＶＣ１６管敷设，插座回路采用ＢＶ３×４ｍｍ２，穿ＰＶＣ２０暗 敷，Ｕ 形走线。
下一页
图６.９ 标准层照明平面图
下一页
图６.１０ 标准层供电插座平面图
返回
表６.７ 照明器具安装高度
返回
谢谢观赏
（３）某办公楼照明工程如图６．７～图６．１０所示，该建筑物共 ７层，首层层高４．２ｍ，其余各层层高均为３ｍ，墙厚３００ｍｍ， 建筑物室内外高差０．３ｍ。电源采用三相四线制、电缆埋地穿管入户， 室外管道埋深０．８ｍ。配线线路全部穿管暗敷设，穿管规格及敷设方 式参照照明工程系统图。配电箱尺寸为３３０ｍｍ（宽）×４２０ｍｍ （高）×１２０ｍｍ（深）。照明器具安装高度见表６．７，根据图纸 列项并计算电气设备安装工程量，填写表６．８。
