电子产品中电源的设计及模块选用

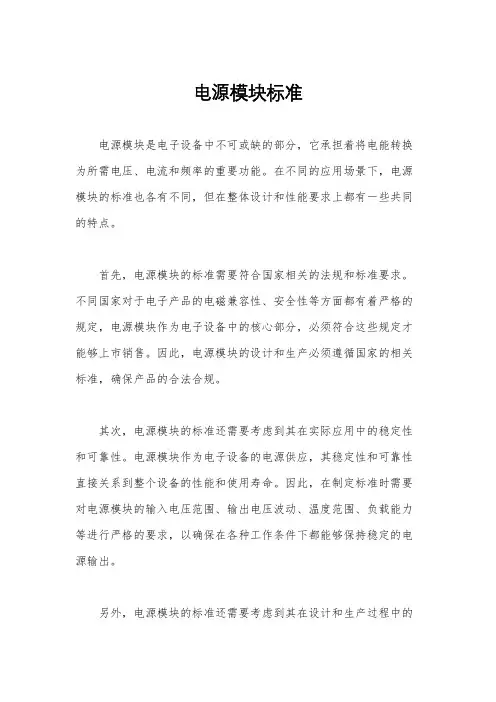

电源模块标准
电源模块标准电源模块是电子设备中不可或缺的部分，它承担着将电能转换为所需电压、电流和频率的重要功能。
在不同的应用场景下，电源模块的标准也各有不同，但在整体设计和性能要求上都有一些共同的特点。
首先，电源模块的标准需要符合国家相关的法规和标准要求。
不同国家对于电子产品的电磁兼容性、安全性等方面都有着严格的规定，电源模块作为电子设备中的核心部分，必须符合这些规定才能够上市销售。
因此，电源模块的设计和生产必须遵循国家的相关标准，确保产品的合法合规。
其次，电源模块的标准还需要考虑到其在实际应用中的稳定性和可靠性。
电源模块作为电子设备的电源供应，其稳定性和可靠性直接关系到整个设备的性能和使用寿命。
因此，在制定标准时需要对电源模块的输入电压范围、输出电压波动、温度范围、负载能力等进行严格的要求，以确保在各种工作条件下都能够保持稳定的电源输出。
另外，电源模块的标准还需要考虑到其在设计和生产过程中的可制造性和可测试性。
在电源模块的设计阶段，需要考虑到其在实际生产中的加工工艺、材料成本、组装工艺等因素，以确保产品的可制造性。
同时，在生产过程中也需要考虑到对电源模块的各项性能进行可靠的测试，以保证产品的质量。
最后，电源模块的标准还需要考虑到其在环保和能源效率方面的要求。
随着全球环保意识的增强，电子产品的能源消耗和环境影响也越来越受到关注。
因此，在制定电源模块的标准时，需要考虑到其在能源利用效率、材料环保性、产品寿命周期等方面的要求，以减少对环境的影响。
综上所述，电源模块的标准涉及到多个方面的要求，包括法规标准、稳定性可靠性、可制造性可测试性以及环保能源效率等方面。
只有在这些方面都得到充分考虑和满足的情况下，电源模块才能够满足不同应用场景下的需求，为电子设备的正常运行提供稳定可靠的电源支持。
电源模块标准
电源模块标准电源模块是电子产品中不可或缺的部件，它直接影响到产品的性能稳定性和安全性。
为了确保电源模块的质量和可靠性，制定了一系列的标准来规范电源模块的设计、生产和测试。
本文将介绍电源模块标准的相关内容，以帮助大家更好地了解和应用这些标准。
首先，电源模块的设计标准是非常重要的。
设计标准包括电源模块的输入输出参数、效率、功率因数、电磁兼容性等方面的要求。
这些要求旨在确保电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
设计标准的合理性直接关系到电源模块的性能和可靠性。
其次，电源模块的生产标准也是至关重要的。
生产标准包括电源模块的生产工艺、质量控制、环境管理等方面的要求。
这些要求旨在确保电源模块在生产过程中能够保持稳定的质量水平，同时尽量减小对环境的影响。
生产标准的严格执行可以有效地提高电源模块的生产效率和产品质量。
此外，电源模块的测试标准也是必不可少的。
测试标准包括电源模块的各项性能指标的测试方法和要求。
这些要求旨在确保电源模块在出厂前能够通过严格的测试，保证产品的性能和可靠性。
测试标准的合理性和严格执行可以有效地提高电源模块的质量和可靠性。
总的来说，电源模块标准的制定和执行对于保障电源模块的质量和可靠性具有重要意义。
只有严格执行相关标准，才能够保证电源模块在各种工作环境下都能够稳定可靠地工作，同时尽量减小对其他电子设备的干扰。
希望本文所介绍的电源模块标准的相关内容能够帮助大家更好地了解和应用这些标准，从而提高电源模块的质量和可靠性。
MORNSUN电源应用指南
恶劣环境（雷击、电弧干扰）时进行安全隔离，也起到消除接地环路的作用；在混合电路中，实现 敏感模拟电路和数字电路的噪声隔离；在多电压供电系统中实现电压的转换。 1）隔离电压跟额定工作电压的关系： 在产品技术手册中的隔离电压仅在一分钟的快速测试内有效，如果需要更长的耐压时间或在长期的 高耐压状态下工作，额定工作电压就必须参考相关标准；根据IEC950的标准，隔离电压与额定工作 电压之间的转换关系可以通过以下的曲线图表示（纵座标：隔离测试电压；横坐标：额定工作电压）：
轻 载：10×U×U÷P e. 连线：线损越小越好，以 1mm 多股铜线最佳，以免造成过大压降。 测试： A：连线：
保证较高的测量精度就要减小连接导线引起的误差，过长过细的连接线及不良的接触 会引起较大的回路压降，并大大降低电源模块的负载调节率，尤其在负载电流较大时应尽 量缩短输出 引脚与各负载间的距离，并增加连接导线截面积来减小阻抗产生的压降。模 块的输入不能反接，输入输出电压表连接模块引脚，并选择满足功率大小的负载，将输入 电压和负载调节到标称值，便可以测量。 B：接地：
B：工作环境
Page 3 of 19
1) 散热 所有功率转换产品都会有一定的损耗转变为本身的热能，使自身发热，并影响周围环 境升温，引起数据干扰（热敏传感器件）和器件性能下降，甚至会引起短路起火，布局时一定要 有充足气流空间，或增加散热面积来降低温升，保证安全。 2) 干扰 由于开关电源是采用开关技术来实现的，其自身的开关振荡电路及内部的磁性元件会 对周围的器件以传导和辐射的方式产生电磁干扰和污染。电磁干扰（EMI）是指通过电磁辐射传 播和信号线、电源线传导的电磁能量对环境所造成的污染。电磁干扰不能完全被消除，但可以采 取一些方法使其降低到安全的等级达到电磁兼容的目的。一般抑制电磁干扰的有效途径有：
常用电子元器件及使用常识
常用电子元器件及使用常识电子元器件是电子产品中不可或缺的组成部分，它们具有不同的功能和特性，用途广泛，涵盖了电源、传感器、模拟器件、数字器件等多个领域。
下面是一些常用的电子元器件及其使用常识。
1. 电源模块：电子产品通常需要稳定的直流电源供电，电源模块可以将交流电转换为稳定的直流电。
常见的电源模块有稳压二极管（Zener diode）、稳压管（Voltage regulator）、开关电源（Switching power supply）等。
2. 传感器：传感器可将物理量转换为电信号，常用于测量温度、光强、压力、湿度等。
常见的传感器包括温度传感器（Thermistor）、光敏电阻（Photoresistor）、压力传感器（Pressure sensor）等。
3. 模拟器件：模拟器件可以处理模拟信号，常用于放大、滤波、调节信号等。
常见的模拟器件有运算放大器（Operational amplifier）、二极管（Diode）、三极管（Transistor）等。
4. 数字器件：数字器件用于处理数字信号，常用于逻辑运算、计数、存储等。
常见的数字器件包括逻辑门（Logic gate）、触发器（Flip-flop）、计数器（Counter）等。
5. 存储器件：存储器件用于存储数据，分为随机存取存储器（RAM）和只读存储器（ROM）等。
常见的存储器件有动态随机存取存储器（DRAM）、静态随机存取存储器（SRAM）、闪存（Flash memory）等。
6. 开关器件：开关器件用于控制电路的开关状态。
常见的开关器件有继电器（Relay）、场效应管（Field effect transistor）、双极型晶体管（Bipolar junction transistor）等。
7. 接口器件：接口器件用于连接电路之间的信号传递和数据交流。
常见的接口器件有USB接口、串行通信接口（UART）、并行通信接口（Parallel interface）等。
电子产品设计中的硬件设计与产品测试
电子产品设计中的硬件设计与产品测试在现代科技迅速发展的时代，电子产品已经成为人们生活中不可或缺的一部分。
而电子产品的设计与制造中，硬件设计和产品测试是至关重要的环节。
本文将针对电子产品设计中的硬件设计和产品测试进行探讨，介绍其在整个设计过程中的重要性和相关技术。
一、硬件设计硬件设计是电子产品开发的重要组成部分，它涉及到电路设计、元器件选型、电源设计、PCB布线等一系列工作。
一个优秀的硬件设计方案可以保证产品的稳定性、功能的完善性和可靠性。
1. 电路设计电路设计是硬件设计的核心，它涉及到电子元器件的选择、电路拓扑的设计和电路参数的调整。
在电路设计中，需要根据产品的功能需求选择合适的芯片、电阻、电容等元器件，并进行电路的连接和布局。
通过合理搭配和优化电路参数，可以提高产品的性能和稳定性。
2. 元器件选型元器件选型是硬件设计中的重要环节，不同的元器件具有不同的性能特点和适用范围。
在选型时，需要综合考虑元器件的价格、可靠性、功耗、尺寸等因素，选择最适合产品需求的元器件。
正确的元器件选型可以提高产品的性能，并降低成本。
3. 电源设计电源设计是硬件设计中的关键部分，电子产品通常需要一个稳定可靠的电源供电。
在电源设计中，需要考虑产品的功耗、供电电压、电流要求等因素，选择合适的电源模块或设计电源电路，以确保产品的正常运行。
4. PCB布线PCB布线是将电路设计转化为实际产品的关键步骤。
合理的PCB 布线可以提高电路的抗干扰能力和传输效率。
在进行布线时，需要考虑信号线和电源线的走线规划、阻抗匹配、地线设计等因素，以确保电路的正常工作。
二、产品测试产品测试是保证产品质量的重要环节，通过测试可以发现产品的潜在问题，并进行修复和改进。
产品测试包括功能测试、稳定性测试、可靠性测试等多个方面。
1. 功能测试功能测试是对产品各项功能进行验证和测试，以确保产品的功能符合设计的要求。
通过设计测试用例、编写测试代码和搭建测试平台等方式，可以对产品功能进行全面的测试和评估。

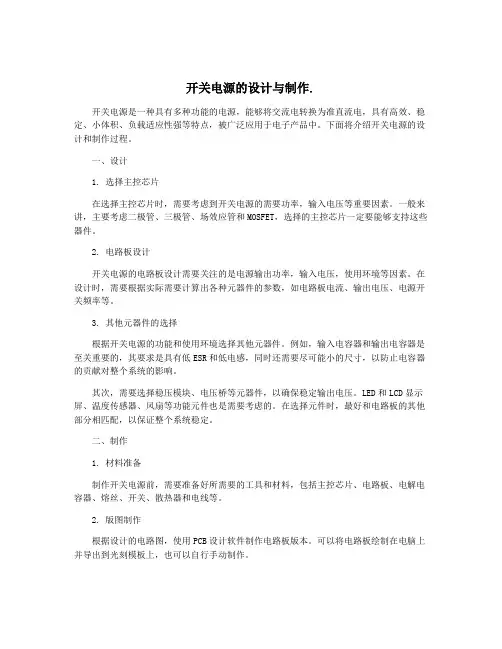

开关电源的设计与制作.
开关电源的设计与制作.开关电源是一种具有多种功能的电源，能够将交流电转换为准直流电，具有高效、稳定、小体积、负载适应性强等特点，被广泛应用于电子产品中。
下面将介绍开关电源的设计和制作过程。
一、设计1. 选择主控芯片在选择主控芯片时，需要考虑到开关电源的需要功率，输入电压等重要因素。
一般来讲，主要考虑二极管、三极管、场效应管和MOSFET，选择的主控芯片一定要能够支持这些器件。
2. 电路板设计开关电源的电路板设计需要关注的是电源输出功率，输入电压，使用环境等因素。
在设计时，需要根据实际需要计算出各种元器件的参数，如电路板电流、输出电压、电源开关频率等。
3. 其他元器件的选择根据开关电源的功能和使用环境选择其他元器件。
例如，输入电容器和输出电容器是至关重要的，其要求是具有低ESR和低电感，同时还需要尽可能小的尺寸，以防止电容器的贡献对整个系统的影响。
其次，需要选择稳压模块、电压桥等元器件，以确保稳定输出电压。
LED和LCD显示屏、温度传感器、风扇等功能元件也是需要考虑的。
在选择元件时，最好和电路板的其他部分相匹配，以保证整个系统稳定。
二、制作1. 材料准备制作开关电源前，需要准备好所需要的工具和材料，包括主控芯片、电路板、电解电容器、熔丝、开关、散热器和电线等。
2. 版图制作根据设计的电路图，使用PCB设计软件制作电路板版本。
可以将电路板绘制在电脑上并导出到光刻模板上，也可以自行手动制作。
在电路板上安装元器件时，应该先将元器件插入到它们对应的插槽中，然后焊接。
在焊接过程中，注意电路板上的金属导线应该彼此连接，而不是被阻隔或干扰。
4. 测试和调试完成开关电源的制作后，需要进行测试和调试。
通过外界的输入电流和电压，测试输出电压是否稳定、电源工作时的电流是否适当等。
较大的游离噪声可能会影响系统功能，因此需要对系统进行精确的调整，确保电源输出稳定。
以上就是开关电源的设计和制作过程，希望可以帮助您更好的理解开关电源的实现过程。
电源设计参照和引用的标准
· 中国绿网 ·一、开关电源从安全规范、电磁兼容、电缆、配线、保险丝、断路器、尺寸、标志、标签方面所依据的标准二 、开关电源防雷所依据的标准通信电源属低压电气设备，其权威性标准化组织为国际电工委员会（IEC ）。
电源设计参照和引用的标准整流模块监控单元系统安规EN 60950EN 60950EN 60950结构尺寸IEC 297IEC 297IEC 297标志、标签IEC 417、IEC 73IEC 417、IEC 73IEC 417、IEC 73电缆IEC 227-5、IEC 885-1IEC 227-5、IEC 885-1传导、辐射干扰EN 55022 B EN 55022 B EN 55022 B 静电放电EN 61000-4-2 Level 3EN 61000-4-2 Level 3EN 61000-4-2 Level 3辐射电磁场EN 61000-4-3 Level 2EN 61000-4-3 Level 2EN 61000-4-3 Level 2脉冲群EN 61000-4-4 Level 2EN 61000-4-4 Level 2EN 61000-4-4 Level 2冲击EN 61000-4-5 Level 3对射频场感应的传导干扰EN 61000-4-6 Level 2EN 61000-4-6 Level 2EN 61000-4-6 Level 2工频磁场EN 61000-4-8Level 2EN 61000-4-8 Level 2EN 61000-4-8 Level 2电压暂降、短时中断和电压变化EN 61000-4-11EN 61000-4-11EN 61000-4-11谐波EN 61000-3-2 A EN 61000-3-2 A 电压波动和闪变EN 61000-3-3 EN 61000-3-3保险丝 IEC 269-1、IEC 269-2断路器IEC 898、GB10963-89三、 模块及系统设计指标引用标准-------------------- Copyright © Greennet Workshop.All right reserved --------------------Email:Administrator标准号主 要 内 容IEC 61024Protection of structures against lightning （建筑物的防雷）IEC 61662Assessment of risk of damage due to lightning （雷击危险的评估）IEC 61663Protection of telecommunication lines against lightning （通信线路的防雷）IEC 61312Protection against lightning electromagnetic impulses (LEMP)（雷致电磁脉冲的防护）IEC 61643Surge protective devices connected to low-voltage power distribution system （接至低压配电系统的浪涌保护器）IEC 60664Insulation coordination for equipment within low-voltage systems （低压电气设备的绝缘配合）GB2421-89电工电子产品基本环境试验规程总则GB2423.1-89电工电子产品基本环境试验规程 试验A: 低温试验方法GB2423.2-89电工电子产品基本环境试验规程试验B: 高温试验方法GB2423.5-1995电工电子产品基本环境试验规程 试验Ea: 冲击试验方法GB2423.9-89电工电子产品基本环境试验规程 试验Cb: 恒定湿热试验方法GB2423.10-1995电工电子产品基本环境试验规程试验Fc: 振动试验方法GB6587.6-86 电子测量仪器运输试验 GB3873-83通信设备产品包装通用技术条件 GB9254-88 信息技术设备的无线电干扰极限值和测量方法YD/T731-94通信用高频开关整流器通信用高频开关电源设备进网质量认证检验实施细则。
开关电源电路设计要点与调试
开关电源电路设计要点与调试开关电源是一种将电能转换为特定电压、电流和频率的电力转换装置，具有高效率、体积小、重量轻等优点，广泛应用于各种电子设备中。
开关电源的设计和调试是开发电子产品的重要环节，下面将重点介绍开关电源电路设计要点以及调试方法。
一、开关电源电路设计要点1.选用适当的拓扑结构：开关电源的拓扑结构包括开关正激式（buck）、开关反激式（flyback）、开关共激式（forward）等。
在选择拓扑结构时需要考虑输入电压范围、输出电压需求、功率密度要求、成本等因素。
不同拓扑结构有不同的工作原理和电路参数设计要求，设计时需要综合考虑各种因素才能确定最合适的拓扑结构。
2.合理选择功率元件和元器件：功率元件是开关电源中最关键的部件，直接影响开关电源的效率和可靠性。
常见的功率元件包括MOSFET、IGBT、二极管等。
在选择功率元件时需要考虑电压和电流的要求，以及功率元件的损耗和热散。
此外，还需要合理选择其他元器件，如电感、电容、变压器等，以满足开关电源的稳定性和工作要求。
3.设计稳压控制回路：开关电源的稳压控制回路起到控制输出电压稳定的作用。
常见的稳压控制回路有电压模式控制和电流模式控制。
在设计稳压控制回路时需要考虑输出电压波动范围、响应速度、幅值准确性、稳定性等因素，并根据具体需求选择合适的控制模式和电路结构。
4.进行开关频率和PWM信号设计：开关频率和PWM信号的设计直接影响开关电源的转换效率和输出波形质量。
一般来说，较高的开关频率可以减小电感器件和滤波器的体积，但会增加功率元件开关损耗；较低的开关频率可以降低功率元件开关损耗，但会增加电感器件和滤波器的体积。
同时，PWM信号的设计要考虑到占空比的合理选择、工作频率的稳定性等因素。
5.安全保护和电磁兼容设计：开关电源需要考虑到安全保护和电磁兼容的设计要求。
常见的安全保护设计有过载保护、过温保护、短路保护等，以保证开关电源的正常工作和安全可靠。
电磁兼容设计包括滤波器设计、接地设计等，以减小开关电源对周围电子设备的干扰和抗干扰能力。
电源模块方案
电源模块方案近年来，随着科技的迅猛发展，电子产品的需求量也越来越大。
而电源模块作为电子产品中不可或缺的核心部件，其方案的选择对产品的性能和可靠性至关重要。
本文将探讨电源模块方案的选择与应用，以及未来的发展趋势。
一、电源模块的种类及特点在众多的电源模块中，常见的有线性稳压模块、切换稳压模块、开关电源模块等。
每种模块都有其特定的特点和应用场景。
1. 线性稳压模块线性稳压模块是一种简单而常见的电源模块，其特点是成本低、结构简单、输出电压稳定。
然而，由于线性稳压模块的效率较低，会产生较多的功率损耗，限制了其在高功率应用中的应用。
2. 切换稳压模块切换稳压模块是一种高效率的电源模块，具有较高的转换效率和较小的体积。
它通过将输入电压切换成特定频率和占空比的高频信号，再通过滤波电路获得稳定的输出电压。
切换稳压模块适用于对效率要求较高的应用场景。
3. 开关电源模块开关电源模块是一种广泛应用于各种电子设备中的电源模块。
它通过开关管的导通和截止来控制输入电压的转换和稳定。
开关电源模块具有输出电压范围广、效率高、体积小等优点，可满足多种电子设备的需求。
二、电源模块方案的选择因素选择适合的电源模块方案需要考虑多个因素，以下是几个重要的因素：1. 输入电压范围不同的电源模块对输入电压的要求不同。
在选择电源模块方案时，需确保输入电压范围与产品的实际需求相匹配，以避免过压或过电等问题。
2. 输出电压和电流需求电源模块的输出电压和电流需满足产品的要求。
在选择方案时，应确保电源模块的输出能够稳定地满足产品的功耗需求，同时预留一定的余量以应对负载峰值需求。
3. 效率和能量损耗不同的电源模块在效率和能量损耗方面存在差异。
高效率的电源模块能够减少能量损耗，延长电池使用寿命，提高产品的续航能力。
4. 尺寸和散热电源模块的尺寸和散热设计直接影响产品的体积和散热性能。
在选择方案时，应综合考虑产品的尺寸要求和散热条件，选择合适的模块尺寸和散热方案。
小功率开关电源的设计
小功率开关电源的设计小功率开关电源是一种将交流电转换为直流电的装置，并常用于电子设备、通讯设备、计算机等电子产品中。
其设计主要包括输入滤波、整流、功率因数校正、能量存储、PWM调制、输出滤波以及反馈控制等多个模块。
本文将从输入滤波开始详细介绍小功率开关电源的设计。
一、输入滤波输入滤波是为了消除输入电压中的高频干扰和谐波，提供平稳的输入电压给下一级进行进一步处理。
常用的输入滤波电路包括电容式滤波、电感式滤波和电抗式滤波。
根据具体的应用需求，选择合适的滤波电路进行设计。
二、整流整流是将交流输入转换成半波或全波直流输出的过程。
常见的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路等。
根据设计要求选择适当的整流电路。
三、功率因数校正功率因数校正是为了提高开关电源的功率因数，减小对电网的污染。
常见的功率因数校正电路有整流器前级斩波电感、前级共射共极电感等。
四、能量存储能量存储是为了提供稳定的电源电压，常用的能量存储电路有电感储能式、电容储能式和电感电容混合储能式。
五、PWM调制PWM调制是为了实现电源的调节，保障输出电压稳定性。
其原理是通过控制开关管导通时间和关断时间以改变开关管的平均导通时间，从而改变输出电压。
六、输出滤波输出滤波是为了消除PWM调制后输出信号中的高频噪声，提供干净的直流输出。
常见的输出滤波电路有RC滤波电路、LC滤波电路和LCL滤波电路等。
七、反馈控制反馈控制是为了保持输出电压的稳定性和准确性。
常见的反馈控制电路有电压反馈控制和电流反馈控制。
以上是小功率开关电源设计中的主要模块。
在实际设计过程中，还应根据具体需求和电源规格选择合适的元器件参数，并进行仿真和优化，确保设计的小功率开关电源能够满足电源的输出要求和稳定性要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｖ ， ５Ｖ ， ９Ｖ ， ２Ｖ ， ５ 。 １ １ Ｖ
１ １ ３ 输 出 电 流 负 载 选 定 后 ， 流 就 基 本 确 定 ， ．． 电
负 载 电 流 的 大 小 是 决 定 功 率 的关 键 ， 时 也 影 响 到 同 模块 的 价 格 。功 率 余 量 建议 选择 ２ ０％ ～ ３ ％ 。 对 ０ 于功 率很 小功 率 或空 载 ， 给光 耦 、 电器 供 电 ， 如 继 做 电压 基 准 使 用 时 ， 议 加 合 适 的 假 负 载 提 高 电 源 模 建
全 为 两 个 独 立 的 电 源 。 在 工 业 总 线 系 统 中 ， 临 恶 面 劣 环 境 （ 击 电弧 干 扰 ） 进 行 安 全 隔 离 ， 起 到 消 雷 时 也 除 接 地 环 路 的 作 用 。 在 混 合 电 路 中 ， 现 敏 感 模 拟 实 电路 和 数 字 电 路 的 噪 声 隔 离 ； 多 电 压 供 电 系 统 中 在
块 的可靠性 ； 于 电流负载极 不稳定 ， 化范 围较大 对 变 的情 况 ， 负 载 的选 择 要兼 顾 在 １ 假 ０％ ～ １ ０ 范 围 ０％ 内“ ， 免 轻 载 和 过 载 。 在 高 温 情 况 下 ｃ ＤＣ 应 降 避 ｃ／
额使用 ， 以 选 择 在 ３ 可 ０％ ～４ ％ 以 上 的 功 率 余 量 ， ０ 对 于 长 期 工 作 于 ７ ℃ 以上 的场 合 ， 向技 术 服 务 人 ５ 请 员说 明 ， 以选 择 合 适 高 温 环 境 的 电源 模 块 。 总 之 ， 输
文 章 编 号 ：０ ７－ ９ １ ２ ０ ） １＿ ０ ． ０ １ ０ －－ ２ （ ０ ８ １ ． ０１ ２ ＿ ２ ６ 性 稳 压 器 的结 合 使 用 。在 负 载 有 正 负 电 压 和 多 种 电
电源 是 多 种 电 子 设 备 必 不 可 少 的 重 要 组 成 部
分 ， 性 能 的优劣 直 接 关 系 到 整个 电子 系统 的安 全 其 性 和 可 靠 性 。 如 果 没 有 一 部 高 质 量 的 电 源 ， 难 以 则 保 证 电子 设 备 的正 常 工 作 。一 个 产 品 的 质 量 好 坏 是 由其 设 计 决 定 的 ， 想 得 到 高 质 量 的 稳 定 电 源 ， 须 要 必 在 电 源 电 路 的 设 计 过 程 中 进 行 可 靠 性 预 测 和 可 靠 性 设 计 及 精 心 的 选 择 模 块 电 源 。模 块 电源 以 其 体 积 小 巧 、 能卓 异 、 用 方 便 的显 著 特 点 ， 通信 、 络 、 性 使 在 网 工 控 、 路 、 事 等 领 域 日益 得 到 广 泛 的应 用 。 很 多 铁 军 系 统 设 计 人 员 已 经 意 识 到 ： 确 合 理 地 选 用 模 块 电 正 源 ， 以省 却 电 源 设 计 、 试 方 面 的麻 烦 ， 主 要 精 可 调 将 力集 中在 自己专业 的领 域 ， 样 不 仅 可 以提 高整 体 这 系 统 的 可 靠 性 和 设 计 水 平 ， 且 更 重 要 的 是 缩 短 了 而 整 个 产 品 的 研 发 周 期 ， 在 激 烈 的 市 场 竞 争 中领 先 为 制胜赢 得 了宝 贵 商 机 。那 么 ， 电子 产 品开 发 中如 在 何正确 合理 地设 计 电源 和选 用 模 块 电源 ， 以从 下 可
维普资讯
第 １ 期 总第 １ ５ １ ６ 期
２０ ０ ８年 ６月
内 蒙 古 科 技 与 经 济
Ｉ ｎ ｒＭ ｏ ｇ ｌ ｃｅ ｃ ｃ ｎ ｔ ｎ ｅ ｎ ｏ ｉ Ｓ ｉｎ ｅ Ｔｅ ｈ ｏｃ ａ ￣ ＆ Ｅｃ ｎ ｍｙ ｏｏ
Ｎｏ １ ． １，ｔ ｅ１ ５ ｈｉｓ ｅ ｈ ６ ｔ ｓｕ
选 ， 定使 用标 准模 块 还是需 要定１ 输 入 电 压 。 输 入 电 源 的 类 型 和 电 压 的 精 度 直 接 决 定 了 模 块 的类 型 。 例 如 ： 开关 电 源 、 性 稳 压 线 器 、 压 二 极 管 等 ， 们 的 输 出 较 稳 定 ， 以 选 择 定 稳 它 可 压 输 入 模 块 （ 化 一 般 ＜ ±５ 、 ４ 工 业 总 线 电 源 、 变 ％ ２Ｖ ４ Ｖ 通 讯 总 线 电 源 、 ２ Ｖ 变 压 整 流 输 出 以 及 各 式 电 ８ ２０ 瓶 蓄 电池 锂 电 池 干 电池 等 ， 出 电 压 在 很 宽 范 围 内 输
Ｊｎ ２ ０ ｕ ．０８
电子产 品 中电源的设计 及模 块 选 用
刘 琳 ， 尚 飞
（ 三门峡职业 技术学院 机电工程系 ， 河南 三 门峡 ４２０） ７ ００ 摘 要 ： 章 就 电子产 品 中如何 正确 地选 用模 块 电源提 出了 自己的见解 。 文
关 键 词 ： 块 电 源 ； 源 规 格 ； 电设 计 模 电 配 中 图分类 号 ： ＴＭ５ ２ ０ 文 献标 识码 ： Ａ
面几个 方 面着 手 。 １ 确 定 电源 规格
，
压 供 电 时 ， 要 考 虑正 负 输 出 或 采 用 双 路 和 多 输 出 ， 需 尽 可 能 地 减 少 － 出 路 数 ， 将 功 率 大 和 精 度 要 求 高 ＇ Ｎ 并 的作 为 主 力 输 出 ， 定 副 边 的 要 求 精 度 ， 模 块 设 计 确 使
出 电 流 的 选 择 是 设 计 成 功 的 关 键 ， 大 或 过 小 的 电 过 流均会 导致 较低 的可靠 性及过 高 的成本 。 １ １ ４ 隔 离 性 质 。隔 离 特 性 ， 模 块 的输 入 输 出 完 ．． 使
首先 ， 定 电源 的规格 ， 照 需求 的指 标进行 筛 确 按
