电力变压器状态评估综述
电力变压器状态评估及故障诊断方法研究
电力变压器状态评估及故障诊断方法研究随着电网和电力设备的发展，电力变压器已经成为电力系统中不可或缺的设备之一。
但是，在使用过程中，变压器会受到各种因素的影响，这些因素可能会导致变压器的损坏和故障，从而影响电力系统的正常运行。
为了保障电力系统的稳定运行，必须对变压器进行实时的监测、状态评估和故障诊断。
电力变压器的状态评估是指通过监测变压器的各种运行参数，对变压器的工作状态进行评估和判断，以便及时发现变压器的潜在故障和问题，并采取相应的预防措施。
电力变压器的状态评估方法主要包括以下几种：1. 基于常规监测参数的状态评估常规监测参数包括变压器的电流、电压、温度、湿度等参数。
通过实时监测这些参数，可以对变压器的工作状态进行评估和判断。
比如，当变压器的温度超过一定的限制值时，就表示变压器可能存在过载或者故障的情况。
此时，应及时采取措施，防止进一步加剧问题。
变压器内部的故障会导致气体的释放和生成，因此对变压器内部气体的检测可以发现变压器的潜在故障。
常用的气体检测方法包括气体色谱分析法、无线电式震动检测法等。
通过对气体检测数据的分析，可以判断变压器是否存在绕组短路、局部放电等故障。
3. 基于振动信号的状态评估变压器内部运转时会产生一定的振动信号。
通过对振动信号的监测和分析，可以判断变压器的轴承磨损、绕组松动、铁芯松弛等问题。
常用的振动信号监测方法包括加速度计和无线电式震动检测法。
1. 基于气体检测数据的故障诊断3. 基于电磁信号的故障诊断电磁信号可以判断变压器内部的电气故障，如局部放电、绝缘老化等问题。
通常情况下，通过高频电流互感器可以监测变压器内部的局部放电信号，进而判断变压器中的绝缘老化等问题。
四、结论综上所述，电力变压器的状态评估和故障诊断对于保障电力系统的正常运行至关重要。
通过实时监测、数据分析和专业诊断，可以及时发现变压器的潜在故障和问题，并采取相应的措施，预防故障的发生，保证电力系统的高效运行。

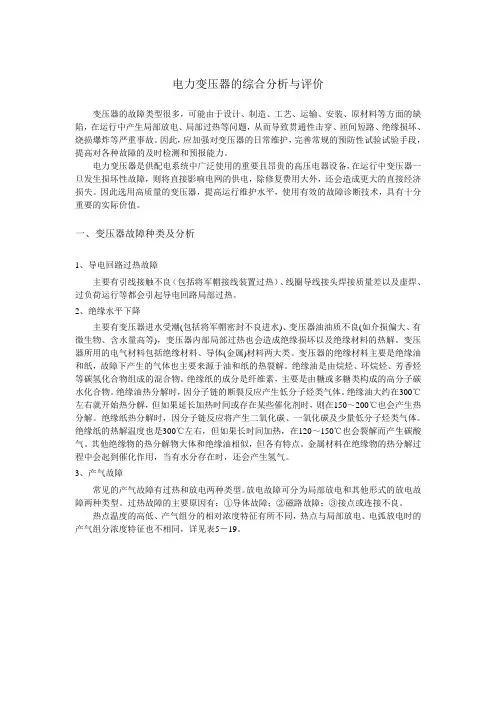

电力变压器的综合分析与评价
电力变压器的综合分析与评价变压器的故障类型很多，可能由于设计、制造、工艺、运输、安装、原材料等方面的缺陷，在运行中产生局部放电、局部过热等问题，从而导致贯通性击穿、匝间短路、绝缘损坏、烧损爆炸等严重事故。
因此，应加强对变压器的日常维护，完善常规的预防性试验试验手段，提高对各种故障的及时检测和预报能力。
电力变压器是供配电系统中广泛使用的重要且昂贵的高压电器设备，在运行中变压器一旦发生损坏性故障，则将直接影响电网的供电，除修复费用大外，还会造成更大的直接经济损失。
因此选用高质量的变压器，提高运行维护水平，使用有效的故障诊断技术，具有十分重要的实际价值。
一、变压器故障种类及分析1、导电回路过热故障主要有引线接触不良（包括将军帽接线装置过热）、线圈导线接头焊接质量差以及虚焊、过负荷运行等都会引起导电回路局部过热。
2、绝缘水平下降主要有变压器进水受潮(包括将军帽密封不良进水)、变压器油油质不良(如介损偏大、有微生物、含水量高等)，变压器内部局部过热也会造成绝缘损坏以及绝缘材料的热解。
变压器所用的电气材料包括绝缘材料、导体(金属)材料两大类。
变压器的绝缘材料主要是绝缘油和纸，故障下产生的气体也主要来源于油和纸的热裂解。
绝缘油是由烷烃、环烷烃、芳香烃等碳氢化合物组成的混合物。
绝缘纸的成分是纤维素，主要是由糖或多糖类构成的高分子碳水化合物。
绝缘油热分解时，因分子链的断裂反应产生低分子烃类气体。
绝缘油大约在300℃左右就开始热分解，但如果延长加热时间或存在某些催化剂时，则在150～200℃也会产生热分解。
绝缘纸热分解时，因分子链反应将产生二氧化碳、一氧化碳及少量低分子烃类气体。
绝缘纸的热解温度也是300℃左右，但如果长时间加热，在120～150℃也会裂解而产生碳酸气。
其他绝缘物的热分解物大体和绝缘油相似，但各有特点。
金属材料在绝缘物的热分解过程中会起到催化作用，当有水分存在时，还会产生氢气。
3、产气故障常见的产气故障有过热和放电两种类型。
电力变压器状态评估及故障诊断方法研究
电力变压器状态评估及故障诊断方法研究电力变压器是电力系统中不可或缺的重要设备，它起着将高电压送达远距离，再经过变压器的降压，使电能在不同电压级别之间实现互通互用的作用。
然而，由于变压器工作环境的特殊性、负荷变化大小的不同、接地电流等各种原因，使得变压器的使用过程中可能会发生故障，造成生产瘫痪和经济损失，因此对电力变压器状态的评估和故障诊断十分重要。
本文将探讨多种电力变压器状态评估及其故障诊断方法。
电力变压器状态评估是指通过对电力变压器的现场检查、测量、监测分析等多种手段，评估变压器运行状态及其潜在风险，判断其是否存在故障隐患等问题，早期发现、预防和解决问题，提高其可靠性和安全稳定性的过程。
1.变压器油质检测变压器油质检测是一种通过对变压器油的物理性质、化学性质等进行检测，以评估变压器的状态信息的方法。
通过油质检测可以判断变压器的故障类型、故障等级以及故障严重程度等，是对变压器状态评估的一种常用方法。
常用的检测指标包括：酸值、界面紧张度、介电强度、电阻率、耐电压试验等。
2.变压器健康指数分析法变压器健康指数分析法是一种通过对变压器现场检查、振动分析、噪声分析、红外热像、泄漏检测等多种手段，从多个角度综合评估变压器状态和健康程度的方法。
该方法通常通过实时采集变压器各种数据，判断其技术状况、过去的历史性故障、现场管理情况等十分细致，同时可以提供有针对性的建议，对未来的变压器维护具有重要的参考价值。
3.变压器局部放电检测变压器局部放电检测是一种通过对变压器内部介质的局部放电现象进行检测，确定变压器内部潜在故障的方法。
通过局部放电检测可以精确判断变压器的故障类型、故障程度以及故障位置等，可有效预防变压器的重大故障。
电力变压器故障诊断是一种通过对变压器故障现象的分析、检测、诊断和处理，找出变压器的症结和严重的危险性，排除变压器的故障来源，确保变压器的安全、高效和长久的运行的方法。
1.综合评估法综合评估法适用于变压器的一般故障原因的分析，如绝缘材料老化、运输过程中的损坏、设备使用条件的变化等。
干式电力变压器状态评价导则
干式电力变压器状态评价导则一、引言干式电力变压器是一种重要的电力设备，用于变换和分配电能。
为了确保干式电力变压器的正常运行和延长其使用寿命，对其状态进行评价是至关重要的。
本文将介绍干式电力变压器状态评价的导则，以帮助用户全面了解和评估变压器的运行状况。
二、主要指标1. 温升干式电力变压器的温升是一个重要的指标，它反映了变压器内部的电流负荷和散热性能。
通常情况下，变压器的温升应该在允许范围内，过高的温升会导致变压器损耗增加，甚至引发火灾等安全事故。
2. 绝缘电阻绝缘电阻是评估干式电力变压器绝缘性能的重要指标。
通过测量绝缘电阻可以判断绝缘材料是否老化、受潮或存在其他缺陷。
绝缘电阻过低可能会导致绝缘击穿，从而引发设备故障。
3. 分接开关状态干式电力变压器的分接开关用于调节变压器的输出电压，因此分接开关的状态直接影响变压器的正常运行。
分接开关应处于正确的位置，且在操作过程中应无卡滞、断裂或异响等异常情况。
4. 湿度湿度是干式电力变压器绝缘材料老化和设备寿命的重要因素。
变压器的湿度应该处于正常范围内，过高的湿度可能导致绝缘材料老化和减弱，从而影响变压器的性能。
5. 噪音干式电力变压器的噪音是其运行状态的一个重要指标。
正常工作的变压器应该产生较低的噪音，如果出现异常的噪音，可能意味着变压器存在故障或其他问题。
三、评价方法1. 定期巡检对干式电力变压器进行定期巡检是评价其状态的一种重要方法。
巡检应包括外观检查、温度测量、绝缘电阻测试、分接开关操作等内容。
通过定期巡检可以及时发现并解决变压器存在的问题，确保其正常运行。
2. 检测仪器使用专业的检测仪器对干式电力变压器进行综合评估也是一种常用的方法。
例如，使用红外热像仪可以检测变压器的温度分布情况，进而判断是否存在过热问题；使用绝缘电阻测试仪可以测量变压器的绝缘电阻，评估其绝缘性能。
3. 数据分析通过对干式电力变压器的运行数据进行分析，可以评估其状态和性能。
例如，通过分析温度、湿度、噪音等数据的变化趋势，可以判断变压器是否存在异常情况。
浅谈电力变压器状态评估
浅谈电力变压器状态评估随着我国电网的快速发展，越来越多先进的变压器投入到电网的运行当中，比如单台高电压和大容量的变压器等，因为电力变压器在电力系统中的重要地位，而在运输、制造、安装和维修等因素都会造成变压器故障的产生，给电力系统造成严重的危害，使得产生大规模的停电，给国民经济和电力系统都会带来巨大的经济损失，所以，对于电力系统来说，做好电力变压器的日常维护和提高电力变压器的可靠性具有很大的意义。
1电力变压器的故障诊断检修中存在的问题如今，我国电力企业在诊断和检修电力变压器的故障时，通常采用的是预防性检修模式（基于时间的定期检修模式）。
即是无论电力变压器有着怎样的内部结构，变压器的质量和厂家的制造技术水平如何，是否曾经有过出口短路等情况，均必须根据国家标准中规定的检修周期。
该种检修模式，在定期检修和预防性试验等方面上存在极大的盲目性，归纳总结出下述几个问题：由于诊断和检修的方法不合理，对于不需要进行检修的电力变压器“无病也治或小病大治”，在变压器内部还未出现故障并且能继续正常运行时，依然对变压器进行停电检修，甚至会随意更换某些部件，这就导致了大量的财力、物力、人力等不必要的浪费。
对变压器的检修过于频繁，因此需要多次拆卸变压器，这就提高了出现新的设备隐患的可能性。
因为在检修过程中，空气中的灰尘和潮气会接触到变压器的绝缘内芯，久而久之，就很有可能降低变压器的绝缘能力。
对于真正需要进行大修的电力变压器，又因为没有达到需要大修的时间而未进行及时地检修，就让故障缺陷向更恶劣的方面发展，最终将会引起一系列的故障发生，进而不能保障电力系统稳定运行，还会增加检修的难度。
使电力变压器的停电时间和停电次数增多了，就是电力系统供电的稳定性和可靠性降低了，给电力企业和社会造成了严重的影响。
事故检修还使变压器的检修费用和检修难度加大了。
所以，传统的变压器故障诊断和检修模式已经不能满足电力企业的发展需要了，采用一种预知性的变压器检修模式，做到“当修必修”，已经是变压器检修模式的必然选择。

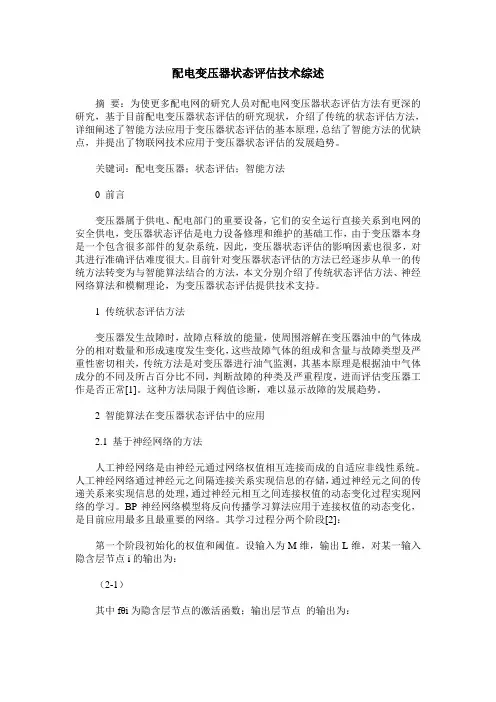

配电变压器状态评估技术综述
配电变压器状态评估技术综述摘要：为使更多配电网的研究人员对配电网变压器状态评估方法有更深的研究，基于目前配电变压器状态评估的研究现状，介绍了传统的状态评估方法，详细阐述了智能方法应用于变压器状态评估的基本原理，总结了智能方法的优缺点，并提出了物联网技术应用于变压器状态评估的发展趋势。
关键词：配电变压器；状态评估；智能方法0 前言变压器属于供电、配电部门的重要设备，它们的安全运行直接关系到电网的安全供电，变压器状态评估是电力设备修理和维护的基础工作，由于变压器本身是一个包含很多部件的复杂系统，因此，变压器状态评估的影响因素也很多，对其进行准确评估难度很大。
目前针对变压器状态评估的方法已经逐步从单一的传统方法转变为与智能算法结合的方法，本文分别介绍了传统状态评估方法、神经网络算法和模糊理论，为变压器状态评估提供技术支持。
1 传统状态评估方法变压器发生故障时，故障点释放的能量，使周围溶解在变压器油中的气体成分的相对数量和形成速度发生变化，这些故障气体的组成和含量与故障类型及严重性密切相关，传统方法是对变压器进行油气监测，其基本原理是根据油中气体成分的不同及所占百分比不同，判断故障的种类及严重程度，进而评估变压器工作是否正常[1]。
这种方法局限于阀值诊断，难以显示故障的发展趋势。
2 智能算法在变压器状态评估中的应用2.1 基于神经网络的方法人工神经网络是由神经元通过网络权值相互连接而成的自适应非线性系统。
人工神经网络通过神经元之间隔连接关系实现信息的存储，通过神经元之间的传递关系来实现信息的处理，通过神经元相互之间连接权值的动态变化过程实现网络的学习。
BP神经网络模型将反向传播学习算法应用于连接权值的动态变化，是目前应用最多且最重要的网络。
其学习过程分两个阶段[2]：第一个阶段初始化的权值和阈值。
设输入为M维，输出L维，对某一输入隐含层节点i的输出为：（2-1）其中fθi为隐含层节点的激活函数；输出层节点的输出为：（2-2）其中fai为输出层节点的激活函数。
750kV变压器的健康状态评估
750kV变压器的健康状态评估750kV变压器的健康状态评估引言：变压器作为电力系统中重要的电气设备之一，起着电能的输送和分配的重要作用。
750kV变压器作为超高压电力系统中的关键设备之一，其稳定运行和健康状态对电网的安全可靠运行起着至关重要的作用。
因此，对750kV变压器的健康状态进行定期评估具有重要的理论和实践意义。
一、健康状态评估的背景750kV变压器在长期运行过程中，受到多种因素的影响，如电气负荷的变化、温度变化、湿度等环境因素、设备老化等，这些因素会对变压器的功能和性能产生一定的影响。
因此，通过对变压器的健康状态进行评估，可以及时发现问题并采取相应的措施，保障其安全稳定运行。
二、健康状态评估方法1. 外部检查变压器的外部检查是通过对变压器的外观进行观察和检查，以判断变压器是否存在渗漏、腐蚀、机械损伤等情况。
同时，还要检查绝缘子、接地线、绝缘引子等设备的状况。
如果发现任何异常情况，都需要及时采取措施修复或更换。
2. 内部检查内部检查是通过对变压器内部的绝缘油、绝缘纸、绝缘结构等进行检查和测试，以判断变压器的绝缘状态是否良好。
例如，可以采用油色谱分析法对绝缘油进行检测，以了解其含水量和污染程度；同时对绝缘纸进行抽样分析，评估其绝缘能力。
3. 电气特性测试电气特性测试是通过对变压器的电气参数进行测试，并与设计值进行对比，以判断变压器的工作状态。
例如，可以测量变压器的绝缘电阻、绕组电阻、绝缘电容等参数，以评估绝缘系统的健康状况。
4. 热工状态评估热工状态评估是通过对变压器的温度进行实时监测和分析，以评估其负荷承受能力和散热性能。
例如，可以通过红外热像仪检测变压器的温度分布情况，及时发现温度异常区域，并采取相应的措施。
三、评估结果与处理措施通过健康状态评估的各项测试和分析，可以得到关于750kV变压器健康状态的详细评估结果。
根据评估结果，采取相应的处理措施是保障变压器安全运行的关键。
例如，在发现变压器存在绝缘油污染的情况下，可以进行绝缘油的更换或高度净化处理；在发现绕组存在局部放电的情况下，可以进行绝缘材料的更换等。
浅述电力变压器状态评估
浅述电力变压器状态评估作者：臧永伟胡文凌来源：《科技资讯》2011年第35期臧永伟(1977—)，男，山西灵丘人，工程师，主要从事变、配电设备运行、检修及试验分析。
胡文凌(1978—)，女，山西浑源人，工程师，主要从事变、配电设备运行、检修及试验分析。
摘要：变压器状态评估是实施状态检修的基础，准确评估有助于状态检修的顺利进行。
根据变压器现场运行情况，概述了变压器状态评估应包括变压器本体的评估、变压器套管的评估和变压器有载分接开关的评估，详述了变压器状态评估的指标包括绝缘性能、电气性能、油中气体分析。
关键词：电力变压器状态评估绝缘性能电气性能中图分类号：TM7 文献标识码：A 文章编号：1672-3791(2011)12(b)-0000-00变压器是电力系统中重要的电气设备之一，其可靠和稳定运行关系到整个系统的安全。
对变压器实施状态检修除了可判断变压器的运行状况，还可通过分析其缺陷的早期特征，确定变压器的最佳检修时机和检修方式。
变压器状态评估是实施状态检修的基础，由于其结构复杂，需综合考虑电气试验、绝缘试验、油试验及运行记录、检修状况、家族信息、厂家记录等多方面的数据对变压器状态进行评估。
1 电力变压器状态评估的内容根据变压器现场运行和检修记录，应该主要对变压器本体、套管、有载分接开关等部分进行状态评估。
（1）变压器本体状态评估变压器本体由器身、油箱和绝缘油组成，其中器身包括铁芯和载流系统。
本体是变压器重要组成部分，对其进行状态评估应包括电气性能、绝缘性能、油中溶解气体、机械变形、外观等。
（2）变压器套管状态评估变压器套管将变压器内部高、低压引线引到油箱外部并固定，此外在外部短路时还通过短路电流。
对套管的状态评估应包括：绝缘性能、机械变形、套管油中气体分析及其它因素等。
（3）变压器有载分接开关是在励磁状态下变换绕组变比，其切换过程要保持负载电流连续且具有良好的熄弧能力。
通常采用电阻限流组合型有载分接开关，由切换开关、选择开关、操作结构组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力变压器状态评估综述
摘要：众所周知，电力变压器是电力系统的核心组成部分，其运行状态直接影
响着电力系统运行的安全性与稳定性，电力变压器良好的运行状态是保障居民和
工业安全用电的重要基础，电力变压器状态评估是及时发现故障、提前采取预防
措施和避免发生电力事故的有效手段。
因此，本文将探讨电力变压器状态评估和
故障诊断方法，旨在提高电力变压器状态评估的效果与价值，为电力变压器的日
常维护提高有益的参考和建议。
关键词：电力变压器；状态评估；故障诊断
改革开放四十年来，我国社会经济迎来了前所未有的发展机遇，并取得了显
著的发展成就，人们的生活水平有了显著提升。
电能是支撑人们生产生活的重要
能源，社会经济的快速发展直接提升了电力能源的需求量，为了适应时代的发展，国家使用的单台高压变压器和大容量变压器等先进设备不断增多，有效满足了人
们日益增长的用电需求。
电力变压器处于电力能源传输转换的关键位置，一旦电
力变压器发生运行故障，直接影响电力系统的运行状况，给人们的生产生活带来
极为不利的影响，只有准确评估电力变压器的运行状态，及时发现电力变压器存
在的故障，并采取切实可行的措施给予处理，才能有效保障电力系统的稳定运行，才能确保社会经济的健康、稳定运转。
一、电力变压器评估需要的状态参量
运行状态参量是衡量电力变压器运行状态的重要指标，通常情况下包括变压
器电气试验、油气中溶解的气体评估、电力变压器油特性和其他因素。
电气试验
可以直接反映出电力变压器的绝缘特点和电气相关参数，如绕组直流电阻、吸收
比和介质损耗角正切等等；准确评估电力变压器油气中溶解的气体量，也是掌握
电力变压器运行状态的一种方式，通常情况下会利用神经网络的非线性映射功能，以此来评估和研究油气中各成分气体的体积分数，获得一个特征量；油始终是电
力变压器重要的绝缘介质，检测变压器的油特性，分析和评估变压器油气成分含
量和油介质损耗，从而推断电力变压器是否处于安全稳定的运行状态。
与此同时，电力企业还会通过分析和评估电力变压器的运行记录资料、检修维修记录和附近
的运行环境等因素，提升电力变压器运行状态评估的科学性和准确性，通过分析
运行记录资料可以准确掌握电力变压器运行的温度、近区短路状况和负载情况等；通过分析检修维修记录则可以及时发现电力变压器易发生故障的部位，从而给予
重点预防；通过分析电力变压器周围的温度、湿度和污染情况，有利于更加准确
地评估电力变压器的运行状态。
二、电力变压器状态评估方法
电力变压器状态评估方法主要有以下五种：其一，分析油中的色谱图。
研究
和探讨电力变压器导热油的色谱信息，能够及时发现电力变压器局部放电亦或是
局部热量过高的情况，为采取相应的预防措施提供参考；其二，水分分析和检测。
根据电力变压器的水分含量来推断运行状况，一旦水分含量超出一定的范围，要
及时应用干燥设备，将水分含量控制在合理的范围内；其三，检测温度。
温度是
影响电力变压器运行状态的关键要素，准确检测电力变压器和相应辅助设备的工
作温度，能够及时发现变压器的运行状态是否异常，也可以检测导热油的色谱来
判定电力变压器的运行温度；其四，检测电力变压器的位移和形变。
通常情况下，通过检测绕组值和短路放电时间与电流值关系曲线可以掌握电力变压器的形变，
这也是评估电力变压器运行状态常用的方法；其五，测量局部放电量。
带电监测
和停电监测是局部放电量测量常用的两种方法，通过超声法和电测法可以在带电
的情况下检测电力变压器局部放电量，超声波主要监测由于局部放电而出现的超
声波信号，电测法主要是监测由于局部放电出现的电脉冲信号，测量局部放电量
实验只可以从定性角度来监测，在定量方面检测的准确性还有待提高。
三、电力变压器故障诊断方法
1.变压器漏油
电力变压器一旦发生漏油，不仅仅会污染生态环境，更会造成电力变压器运
行瘫痪，给电力企业的运行和发展带来了极为不利的影响，影响人们正常的生产
生活。
一般情况下，变压器漏油会发生在油箱的焊接处和油箱的防爆管两个位置，由于防爆管结构中存在玻璃膜，电力变压器在运行的过程中会产生一定程度的震动，很有可能将玻璃膜震碎，最终产生漏油的不良现象，而通过加装调压阀则可
以避免安装防爆管带来的安全隐患。
焊接技术不过关是导致焊接处漏油的重要原因，加强焊接工艺设计和加大巡检力度，能够将焊接处漏油带来的损失降到最低。
2.变压器铁芯多处接地
电力变压器铁芯仅仅允许一个位置接地，一旦发生两处以及两处以上接地的
情况，铁芯就会停止工作，直接影响电力变压器的安全稳定运行，采取直流电冲
击的方式针对铁芯和变压器油箱给予处理，把接地线全部烧断，也可以采取多次
电冲击的方式来确保接地线全部烧断。
此外，将电力变压器停止工作，将油箱打
开进行检测，一旦发现多余的接地线要及时给予剪除。
3.电压器接头过热
接头过热、自动熔断的设计机制是保障电力变压器不被烧坏的有效手段，为
了促使电力变压器在发生接头过热后实现继续工作，可以采取普通连接、铜质或
铝质电线连接的方式。
众所周知，变压器工作发热是难以避免的现象，以普通连
接的形式来替代对接头的过热熔断机制接头，这样可以在过热的情况下也能连接，从而保障电力变压器的正常工作；通常变压器的接头会采用铜电线，铜电线长期
在潮湿的环境中会发生电解反应，难以实现与铝接头的顺利连接，可以给变压器
加装一端铜接头一端铝接头的接线，从而有效解决连接难题。
四、结论
总而言之，电力变压器在电力系统中的重要性不言而喻，准确评估电力变压
器的运行状态是保障电力系统安全稳定运行的必要条件，电力部门要加强电力变
压器运行状态的评估工作，确保电力变压器处于良好的运行状态，为电力系统的
稳定运行创造良好的条件。
参考文献：
[1]虞珏.电力变压器状态评估的实践与思考[J].山东工业技术，2017（10）：295-296.
[2]刘瑞英.电力变压器状态评估方法的研究[D].东北电力大学，2017.
[3]李玉章.电力变压器状态评估及预测方法的研究[D].青岛科技大学，2017.
[4]茅海东，刘鹏，魁孙韬.电力变压器状态评估及故障诊断方法[J].中国新技术新产品，2017（02）：48-49.。
