IPSec及IKE原理
IPSec 的组成
IPSec 提供两个安全协议
AH (Authentication Header)报文认证头协议
MD5(Message Digest 5) SHA1(Secure Hash Algorithm)
ESP (Encapsulation Security Payload)封装安全载荷协议
数据
ESP尾部 ESP验证
ESP头部
加密后的数据
加密部分
原IP 包头 8
数据 16 安全参数索引(SPI) 序列号
ESP尾部 24
ESP验证
有效载荷数据（可变） 填充字段(0-255字节）
填充字段长度
下一个头
验证数据
课程内容
第一章 IPSec 第二章 IKE
IKE
IKE（Internet Key Exchange，因特网密钥交换协议） 为IPSec提供了自动协商交换密钥、建立安全联盟的服务 通过数据交换来计算密钥
降低手工配置的复杂度 安全联盟定时更新 密钥定时更新 允许IPSec提供反重放服务 允许在端与端之间动态认证
IPSec 与IKE的关系
IKE的SA协商
IKE
IKE
SA
TCP UDP
IPSec
SA
TCP UDP
IPSec
IP
加密的IP报文
IPSec及IKE原理
课程内容
第一章 IPSec 第二章 IKE
IPSec
IPSec（IP Security）是IETF制定的为保证在Internet上传送数 据的安全保密性能的框架协议
IPSec包括报文验证头协议AH（协议号51） 和报文安全封装协 议ESP（协议号50）两个协议
IPSec有隧道（tunnel）和传送（transport）两种工作方式
IKE的安全机制
完善的前向安全性 数据验证
身份验证 身份保护
DH交换和密钥分发
IKE的交换过程Βιβλιοθήκη Peer1发送本地 IKE策略
发起方策略
Peer2
确认对方使 用的算法 查找匹配 的策略
接收方确认的策略
SA交换
接受对端 确认的策略
发起方的密钥生成信息
产生密钥
密钥生成
接收方的密钥生成信息
DES (Data Encryption Standard) 3DES 其他的加密算法：Blowfish ，blowfish、cast …
IPSec 的安全特点
数据机密性（Confidentiality） 数据完整性（Data Integrity） 数据来源认证 （Data Authentication） 反重放（Anti-Replay）
密钥交换
密钥生成
发起方身份和验证数据
验证对方 身份
身份验证和 交换过程验证
ID交换及验证
身份验证和 交换过程验证
接收方的身份和验证数据
DH交换及密钥产生
(g ,p)
peer1
peer2
a
c=gamodp damodp
b
d=gbmodp cbmodp
damodp= cbmodp=gabmodp
IKE在IPSec中的作用
AH协议
IP 包头
传输模式
数据 数据
IP 包头
隧道模式
AH
新IP 包头
0
AH
原IP 包头
8 16
数据
31
AH头结构
下一个头
负载长度 安全参数索引(SPI) 序列号 验证数据
保留域
ESP 协议
IP 包头
传输模式 IP 包头 隧道模式 新IP 包头 ESP头 0
ESP协议包结构
IPSec 基本概念
数据流 (Data Flow) 安全联盟 (Security Association) 安全参数索引 (Security Parameter Index) 安全联盟生存时间 (Life Time) 安全策略 (Crypto Map) 转换方式(Transform Mode)
IPSec及IKE原理
课程 DA000019 IPSec及IKE原理ISSUE 1.0目录课程说明 (1)课程介绍 (1)课程目标 (1)第1章 IPSec (2)1.1 IPSec概述 (2)1.2 IPSec的组成 (3)1.3 IPSec的安全特点 (4)1.4 IPSec基本概念 (5)1.5 AH协议 (7)1.6 ESP协议 (8)第2章 IKE概述 (9)2.1 IKE的安全机制 (10)2.2 IKE的交换过程 (11)2.3 DH交换及密钥产生 (12)2.4 IKE在IPSec中的作用 (13)2.5 IPSec与IKE的关系 (14)课程说明课程介绍本课程主要介绍IPSec技术。
IPSec（IP Security）是IETF制定的为保证在Internet上传送数据的安全保密性能的三层隧道加密协议。
IPSec在IP层对IP报文提供安全服务。
IPSec协议本身定义了如何在IP数据包中增加字段来保证IP包的完整性、私有性和真实性，以及如何加密数据包。
使用IPsec，数据就可以安全地在公网上传输。
IKE（Internet Key Exchange）为IPSec提供了自动协商交换密钥、建立安全联盟的服务，能够简化IPSec的使用和管理，大大简化IPSec的配置和维护工作。
课程目标完成本课程的学习后，您应该能够：●掌握IPSec的基本概念●了解IPSec的报文格式●掌握IPSec的数据加密流程●掌握IPSec和IKE之间的关系第1章 IPSec1.1 IPSec概述IPSec●IPSec（IP Security）是IETF制定的为保证在Internet上传送数据的安全保密性能的框架协议●IPSec包括报文验证头协议AH（协议号51）和报文安全封装协议ESP（协议号50）两个协议●IPSec有隧道（tunnel）和传送（transport）两种工作方式IPSec（IP Security）是IETF制定的为保证在Internet上传送数据的安全保密性能的三层隧道加密协议。

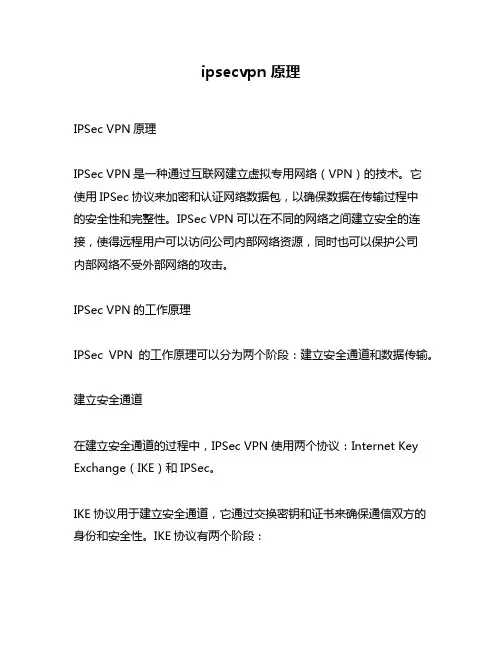

ipsecvpn 原理
ipsecvpn 原理IPSec VPN原理IPSec VPN是一种通过互联网建立虚拟专用网络（VPN）的技术。
它使用IPSec协议来加密和认证网络数据包，以确保数据在传输过程中的安全性和完整性。
IPSec VPN可以在不同的网络之间建立安全的连接，使得远程用户可以访问公司内部网络资源，同时也可以保护公司内部网络不受外部网络的攻击。
IPSec VPN的工作原理IPSec VPN的工作原理可以分为两个阶段：建立安全通道和数据传输。
建立安全通道在建立安全通道的过程中，IPSec VPN使用两个协议：Internet Key Exchange（IKE）和IPSec。
IKE协议用于建立安全通道，它通过交换密钥和证书来确保通信双方的身份和安全性。
IKE协议有两个阶段：第一阶段：IKE协议首先建立一个安全通道，双方交换身份验证信息和密钥，以确保通信双方的身份和安全性。
第二阶段：IKE协议使用第一阶段中交换的密钥来建立一个IPSec安全通道，以确保数据在传输过程中的安全性和完整性。
IPSec协议用于加密和认证网络数据包，以确保数据在传输过程中的安全性和完整性。
IPSec协议有两个模式：传输模式：在传输模式下，只有数据包的有效负载被加密和认证，IP头部不被加密。
隧道模式：在隧道模式下，整个IP数据包都被加密和认证，包括IP头部和有效负载。
数据传输在建立安全通道之后，IPSec VPN可以开始传输数据。
数据传输过程中，IPSec VPN使用加密和认证技术来保护数据的安全性和完整性。
IPSec VPN可以使用传输模式或隧道模式来传输数据。
传输模式下，只有数据包的有效负载被加密和认证，IP头部不被加密。
这种模式适用于点对点的通信，例如远程用户访问公司内部网络资源。
隧道模式下，整个IP数据包都被加密和认证，包括IP头部和有效负载。
这种模式适用于网站对网站的通信，例如公司之间的通信。
总结IPSec VPN是一种通过互联网建立虚拟专用网络（VPN）的技术。
IKEIPSec密钥协商协议
IKEIPSec密钥协商协议IKE (Internet Key Exchange) 是一种用于建立和管理 VPN (Virtual Private Network) 连接的协议，而 IPSec (Internet Protocol Security) 则是一种网络层协议，用于实现网络通信的安全性和私密性。
在VPN连接中，IKE负责协商双方之间的密钥，以确保数据传输的机密性和完整性。
本文将介绍IKEIPSec密钥协商协议的工作原理及其在网络通信中的应用。
一、IKEIPSec密钥协商协议的概述IKEIPSec密钥协商协议是一种复杂的协议，由几个不同的阶段和子协议组成。
它的主要任务是在VPN连接建立时，协商并交换用于数据加密和认证的密钥。
通过IKEIPSec密钥协商协议，网络中的两个节点可以建立一个安全通道，确保数据在传输过程中的安全性。
二、IKEIPSec密钥协商协议的工作原理1. 密钥交换阶段在IKEIPSec密钥协商协议中，首先进行密钥交换阶段。
在此阶段，两个节点将协商使用的加密算法、认证算法、密钥长度等安全参数，并交换公开密钥。
这些公开密钥用于建立一个安全通信渠道，确保后续的密钥交换的机密性。
2. 安全关联建立阶段在密钥交换阶段之后，进入安全关联建立阶段。
在此阶段，两个节点将协商建立安全关联所需的相关信息，包括安全协议的模式（主模式或快速模式）、持续时间、加密和认证算法等。
然后，它们将使用协商得到的参数来生成和分享会话密钥。
3. 数据传输阶段在安全关联建立之后，数据传输阶段开始。
在此阶段，通过使用之前协商好的会话密钥，两个节点可以进行安全的数据传输。
IKEIPSec 协议使用IPSec协议来对数据进行加密和认证，在数据传输过程中保证数据的机密性和完整性。
三、IKEIPSec密钥协商协议在网络通信中的应用IKEIPSec密钥协商协议在网络通信中的应用十分广泛。
以下是几个常见的应用场景：1. 远程办公随着远程办公的兴起，越来越多的企业采用VPN连接来保护远程员工与公司内部网络的通信安全。
ipsec策略和ike策略
ipsec策略和ike策略IPsec策略和IKE策略IPsec（Internet Protocol Security）是一种网络安全协议，用于在互联网上保护通信数据的完整性、机密性和身份验证。
而IKE （Internet Key Exchange）是一种密钥协议，用于在通信双方建立安全连接时协商和交换密钥。
IPsec策略是指通过配置IPsec协议来保护网络通信的一系列规则和参数。
IPsec采用了一种双层协议结构，包括安全关联（SA）和安全策略数据库（SPD）。
安全关联用于规定通信双方的加密算法、密钥长度、身份验证协议等参数，以确保数据的机密性和完整性。
安全策略数据库则用于定义哪些数据包需要进行加密、身份验证等操作。
通过配置IPsec策略，可以灵活地控制网络通信的安全性。
IKE策略是指通过配置IKE协议来确保通信双方能够建立安全连接的一系列规则和参数。
IKE协议主要用于在通信双方进行密钥交换和身份验证时使用。
通过IKE策略，可以确定密钥交换的方式（如使用预共享密钥、数字证书等）、身份验证的方式（如使用用户名密码、数字证书等）以及密钥协商的算法等。
IKE协议的安全性对于建立安全连接至关重要，因此IKE策略的配置也非常重要。
在配置IPsec和IKE策略时，需要考虑以下几个方面：1. 加密算法和密钥长度：选择适当的加密算法和密钥长度是确保通信安全性的关键。
常见的加密算法有DES、3DES、AES等，而密钥长度则决定了加密的强度。
2. 身份验证方式：身份验证用于确保通信双方的身份合法性。
可以使用预共享密钥、数字证书、用户名密码等方式进行身份验证。
3. 密钥交换方式：密钥交换用于确保通信双方能够安全地交换密钥。
可以使用Diffie-Hellman算法进行密钥交换，也可以使用预共享密钥方式。
4. 安全关联和安全策略数据库的配置：安全关联和安全策略数据库的配置非常重要。
安全关联用于定义通信双方的参数，而安全策略数据库则用于定义哪些数据包需要进行安全操作。
第九章 IPSec及IKE原理
第九章IPSec及IKE原理9.1 IPSec概述IPSec（IP Security）是IETF制定的为保证在Internet上传送数据的安全保密性能的三层隧道加密协议。
IPSec在IP层对IP报文提供安全服务。
IPSec协议本身定义了如何在IP数据包中增加字段来保证IP包的完整性、私有性和真实性，以及如何加密数据包。
使用IPsec，数据就可以安全地在公网上传输。
IPsec提供了两个主机之间、两个安全网关之间或主机和安全网关之间的保护。
IPSec包括报文验证头协议AH（协议号51）和报文安全封装协议ESP（协议号50）两个协议。
AH可提供数据源验证和数据完整性校验功能；ESP除可提供数据验证和完整性校验功能外，还提供对IP报文的加密功能。
IPSec有隧道（tunnel）和传送（transport）两种工作方式。
在隧道方式中，用户的整个IP 数据包被用来计算AH或ESP头，且被加密。
AH或ESP头和加密用户数据被封装在一个新的IP数据包中；在传送方式中，只是传输层数据被用来计算AH或ESP头，AH或ESP头和被加密的传输层数据被放置在原IP包头后面。
9.2 IPSec的组成IPSec包括AH（协议号51）和ESP（协议号50）两个协议：AH（Authentication Header）是报文验证头协议，主要提供的功能有数据源验证、数据完整性校验和防报文重放功能，可选择的散列算法有MD5（Message Digest ），SHA1（Secure Hash Algorithm）等。
AH插到标准IP包头后面，它保证数据包的完整性和真实性，防止黑客截断数据包或向网络中插入伪造的数据包。
AH采用了hash算法来对数据包进行保护。
AH没有对用户数据进行加密。
ESP（Encapsulating Security Payload）是报文安全封装协议，ESP将需要保护的用户数据进行加密后再封装到IP包中，证数据的完整性、真实性和私有性。

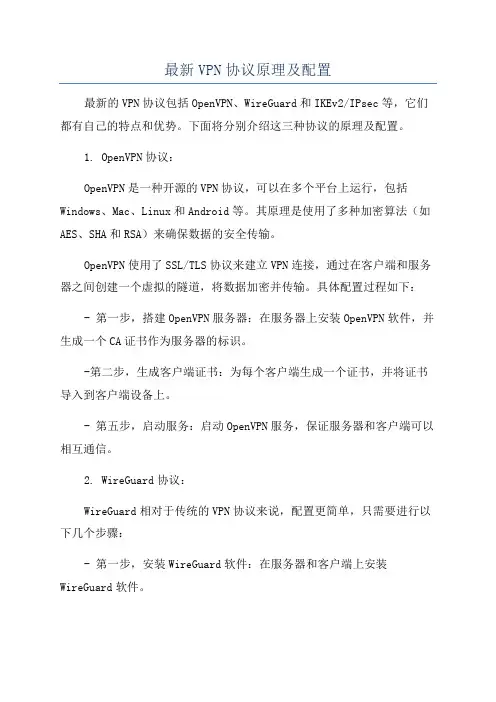

最新VPN协议原理及配置
最新VPN协议原理及配置最新的VPN协议包括OpenVPN、WireGuard和IKEv2/IPsec等，它们都有自己的特点和优势。
下面将分别介绍这三种协议的原理及配置。
1. OpenVPN协议：OpenVPN是一种开源的VPN协议，可以在多个平台上运行，包括Windows、Mac、Linux和Android等。
其原理是使用了多种加密算法（如AES、SHA和RSA）来确保数据的安全传输。
OpenVPN使用了SSL/TLS协议来建立VPN连接，通过在客户端和服务器之间创建一个虚拟的隧道，将数据加密并传输。
具体配置过程如下：- 第一步，搭建OpenVPN服务器：在服务器上安装OpenVPN软件，并生成一个CA证书作为服务器的标识。
-第二步，生成客户端证书：为每个客户端生成一个证书，并将证书导入到客户端设备上。
- 第五步，启动服务：启动OpenVPN服务，保证服务器和客户端可以相互通信。
2. WireGuard协议：WireGuard相对于传统的VPN协议来说，配置更简单，只需要进行以下几个步骤：- 第一步，安装WireGuard软件：在服务器和客户端上安装WireGuard软件。
-第二步，生成密钥对：为服务器和客户端生成一个公钥和私钥，用于加密通信。
- 第五步，启动服务：在服务器和客户端上分别启动WireGuard服务，保证它们可以相互通信。
3. IKEv2/IPsec协议：IKEv2/IPsec是一种安全的VPN协议，适用于移动设备和桌面平台。
它使用了IKEv2协议（Internet Key Exchange version 2）来建立VPN连接，并结合了IPsec协议（Internet Protocol Security）来进行数据的加密和认证。
IKEv2/IPsec协议的配置过程如下：- 第一步，配置服务器：在服务器上安装IKEv2/IPsec软件，并指定服务器的IP地址、端口号等信息。
同时，配置服务器的认证证书和私钥等。
IPsecIKEvVPN协议
IPsecIKEvVPN协议IPsec IKEv2 VPN协议IPsec（Internet Protocol Security）是一种用于保护网络通信安全的协议套件，而IKEv2（Internet Key Exchange version 2）是IPsec中用于建立安全连接的协议。
本文将讨论IPsec IKEv2 VPN协议的原理、优势以及应用场景。
一、协议原理IPsec IKEv2 VPN协议是通过加密和认证实现网络通信的安全性。
具体原理如下：1. 身份验证（Authentication）: IKEv2协议使用公钥基础设施（PKI）验证通信双方的身份。
双方交换数字证书，并使用私钥进行身份验证，确保通信双方的真实身份。
2. 安全关联建立（Security Association Establishment）: 双方在身份验证成功后，通过IKE_SA_INIT消息交换安全参数，例如加密算法、密钥长度等。
双方协商并建立安全关联（Security Association，SA），用于后续通信的加密和解密过程。
3. 加密和认证（Encryption and Authentication）: 在建立的安全关联中，使用对称加密算法加密通信数据，并通过消息认证码（Message Authentication Code，MAC）防止数据被篡改。
常用的加密算法包括AES（Advanced Encryption Standard）和3DES（Triple Data EncryptionStandard），常用的MAC算法包括HMAC-SHA1（Hash-based Message Authentication Code）和HMAC-SHA256。
4. 密钥刷新与维护（Key Refreshment and Maintenance）: IKEv2协议支持对SA进行周期性的密钥刷新，以增强安全性。
同时，IKEv2也支持SA的重新协商，用于适应网络环境的变化。
IKEvIPsecVPN协议
IKEvIPsecVPN协议IKEvIPsec VPN协议一、简介IKEvIPsec VPN（Internet Key Exchange version 2 with IP Security）是一种用于构建虚拟私人网络的安全协议。
它通过使用IKE协商安全参数，并使用IPsec加密通信的方式，确保网络通信的机密性、完整性和可用性。
本文将详细介绍IKEvIPsec VPN协议的原理、特点和应用。
二、原理IKEvIPsec VPN协议是基于公共密钥加密（Public Key Encryption）的安全协议。
它使用两阶段的协商过程来建立VPN连接。
1. 第一阶段（IKE Phase 1）：在第一阶段，VPN客户端与VPN服务器之间进行安全关联的建立。
首先，VPN客户端发送一个IKE_INIT请求到VPN服务器，请求建立安全关联。
服务器收到请求后，将发送IKE_INIT响应，并且随机生成一个密钥，这个密钥将用于后续通信。
然后，客户端和服务器之间进行身份验证，以确保双方的合法性。
最后，双方会商协议参数，如加密算法和密钥长度，以确保通信的安全性。
2. 第二阶段（IKE Phase 2）：在第二阶段，双方使用在第一阶段协商得到的密钥，对通信数据进行加密和解密。
首先，VPN客户端发送一个CREATE_CHILD_SA请求到服务器，请求创建子安全关联。
服务器收到请求后，会生成一个随机数作为初始化向量，并发送CREATE_CHILD_SA响应。
接下来，双方进行密钥协商，生成会话密钥和加密算法，用于后续通信的数据加密和解密。
三、特点1. 安全性：IKEvIPsec VPN协议采用公钥加密、认证和协商等机制，保证通信的安全性，防止数据被窃听、篡改或重放攻击。
2. 可扩展性：IKEvIPsec VPN协议可以支持多种加密算法和密钥长度，以满足不同安全需求的应用场景。
3. 兼容性：IKEvIPsec VPN协议与现有的网络设备和安全系统兼容性良好，可以方便地接入已有的网络架构。
ipsec加密原理
IPsec加密原理一、概述IPsec（Internet Protocol Security）是一种常用的网络安全协议，用于保护网络通信的机密性、完整性和认证性。
它通过在IP层对传输数据进行加密和身份验证，确保数据在互联网上的安全传输。
本文将详细介绍IPsec加密原理及其相关内容。
二、IPsec的组成IPsec由两个主要协议组成：认证头部协议（Authentication Header，AH）和封装安全荷载协议（Encapsulating Security Payload，ESP）。
AH负责确保数据的完整性和身份验证，而ESP则提供了数据的机密性保护和可选的身份验证。
同时，IPsec还使用了一些辅助协议，如密钥管理协议（Key Management Protocol，IKE）等。
三、IPsec的工作原理IPsec的工作流程可以分为以下几个步骤：3.1 安全关联建立在进行IPsec通信之前，需要首先建立安全关联（Security Association，SA）。
安全关联是IPsec中的一个重要概念，它定义了通信双方之间的一些参数，如加密算法、认证算法、密钥等。
SA的建立通常使用密钥管理协议（IKE）来完成。
3.2 数据加密在IPsec中，数据的加密是通过封装安全荷载协议（ESP）实现的。
ESP将待传输的数据进行加密，并在IP包的负载部分插入一个ESP头部，用于传输安全数据。
加密过程使用预先协商好的密钥，确保只有授权的接收方才能解密数据。
3.3 数据认证对于需要进行身份认证的情况，IPsec使用认证头部协议（AH）来实现。
AH通过在IP包的负载部分添加一个认证头部，并使用预先协商好的密钥对其进行计算和验证。
这样接收方可以确保数据的完整性和发送方的身份。
3.4 安全关联维护在IPsec通信过程中，安全关联的维护非常重要。
这包括密钥的管理和更新、安全关联的建立和终止等。
密钥管理协议（IKE）负责对密钥进行加密和认证，确保安全关联的稳定性和可靠性。
ipsec和ssl vpn原理
IPSec（Internet Protocol Security）和SSL（Secure Socket Layer）VPN是两种常见的远程访问和网络安全协议，它们都用于保护数据在公共网络上的传输，并提供安全的远程访问解决方案。
本文将重点介绍IPSec和SSL VPN的原理，包括其工作原理、优缺点以及适用场景。
一、IPSec VPN原理1. IPSec VPN的工作原理IPSec VPN是一种在IP层实现的安全协议，它建立在IP层之上，可以保护整个网络层的通信。
IPSec VPN使用加密和认证机制来保护数据的机密性和完整性，确保数据在传输过程中不被篡改或窃取。
其工作原理主要包括以下几个步骤：1）通过IKE（Internet Key Exchange）协议建立安全关联（Security Association，SA），协商加密算法、认证算法、密钥长度等参数；2）建立隧道模式或传输模式的安全通道，将要传输的数据封装起来，并使用加密算法对数据进行加密；3）在通信双方的边界设备（如路由器、防火墙）上进行数据的解密和解封装，然后将数据传递给内部网络。
2. IPSec VPN的优缺点IPSec VPN具有以下优点：1）强大的安全性：IPSec VPN采用先进的加密和认证算法，可以有效保护数据的安全性；2）适用于网关到网关和终端到网关的部署：IPSec VPN可以实现网关到网关和终端到网关的安全连接，适用于企业内部网络到外部网络的连接需求。
然而，IPSec VPN也存在一些缺点：1）配置复杂：IPSec VPN的配置相对复杂，需要对网络设备进行详细的配置和管理；2）支持性差：由于IPSec VPN使用的协议和端口较多，导致有些网络环境可能无法通过IPSec VPN进行安全通信。
3. IPSec VPN的适用场景IPSec VPN适用于以下场景：1）企业远程办公：员工可以通过IPSec VPN安全地连接到公司内部网络，进行远程办公和资源访问；2）跨地域网络连接：不同地域的网络可以通过IPSec VPN建立安全连接，实现跨地域的网络互联；3）数据中心互联：多个数据中心之间可以通过IPSec VPN建立安全通道，实现数据的安全传输和共享。
