工程图学完整_1_制图的基本知识ppt课件
1）直径尺寸应在尺寸数字前加注符号“”。 2）尺寸线通过圆心，尺寸线终端画成箭头。 3）整圆或大于半圆注直径。
ppt精选版
38
(3) 大圆弧
当圆弧半经过大，在图纸范围内无法标 出圆心位置，按图(a)标注，若不需要标出 圆心位置如图(b)。
(a)
(b)
ppt精选版
39
（4）圆的半径
1）半径尺寸数字前加注符号“R”。 2）半径尺寸必须注在投影为圆弧的图形上 ,且尺寸线应通过圆心。 3）半圆或小于半圆的圆弧标注半径尺寸。
在图样中，除需表达零件的结构形 状外，还需标注尺寸，以确定零件的 大小。
ppt精选版
30
1.6.1 基本规则
（1）尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
（2）以毫米为单位，如采用其他单位时，则 必须注明单位名称。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
2.2.1 斜度
斜度：一直线或平面相对于另一 直线或平面的倾斜程度。
斜度= tg = H / L
a的两种作图方法：b和c
a
b
1:5
C
C
3
4
A
B
A
ppt精选版
L
C 1 BA
H
c
2
B
50
2.2.2 锥度
锥度：正圆锥底圆直径与圆锥高度之比或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=D / L=（Dd）/ l
向注写，并尽可能避免在图示30°范围内标注尺寸
，无法避免时应引出标注。
中心线断开
Φ10
C. 尺寸数字不可被任 何图线所通过，否则必
ppt精选版
38
(3) 大圆弧
当圆弧半经过大，在图纸范围内无法标 出圆心位置，按图(a)标注，若不需要标出 圆心位置如图(b)。
(a)
(b)
ppt精选版
39
（4）圆的半径
1）半径尺寸数字前加注符号“R”。 2）半径尺寸必须注在投影为圆弧的图形上 ,且尺寸线应通过圆心。 3）半圆或小于半圆的圆弧标注半径尺寸。
在图样中，除需表达零件的结构形 状外，还需标注尺寸，以确定零件的 大小。
ppt精选版
30
1.6.1 基本规则
（1）尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
（2）以毫米为单位，如采用其他单位时，则 必须注明单位名称。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
2.2.1 斜度
斜度：一直线或平面相对于另一 直线或平面的倾斜程度。
斜度= tg = H / L
a的两种作图方法：b和c
a
b
1:5
C
C
3
4
A
B
A
ppt精选版
L
C 1 BA
H
c
2
B
50
2.2.2 锥度
锥度：正圆锥底圆直径与圆锥高度之比或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=D / L=（Dd）/ l
向注写，并尽可能避免在图示30°范围内标注尺寸
，无法避免时应引出标注。
中心线断开
Φ10
C. 尺寸数字不可被任 何图线所通过，否则必
工程图识图培训课件
工程图识图今天我们将学习的内容分两部分：第一部分：初步认识工程图1我们国家的工程图绘制标准1。
1工程图的作用2，工程图框的认只3，工程图识图的步骤4，工程图视角及线条的认识5，工程图中常用的视图5。
1三视图5.2剖视图5。
3断裂视图5。
4局部放大视图第二部分：工程图面中具体要求的认识6,工程图中尺寸标示的认识7，工程图中形位公差的认识8，表面粗糙度的认识9,各种螺纹的认识9。
1螺纹的度量单位9。
2螺纹的定义及分类9.3普通螺纹直径公差带的位置和大小9。
4普通螺纹选用公差带9。
5梯形螺纹选用公差带(中径）9.6我国常用螺纹的标记示例9.7螺纹相关参数的查询10，标准公差第一部分初步认识工程图1.我们国家的工程图绘制标准各方面都有详细的标准，我们了解一下就行了。
1。
1工程图的作用工程图是表达设计者设计意图的重要方法，是零件加工制造、装配的依据，工程图被誉为“工程技术界语言”，如果你不识工程图，相当于你听不懂与你交流的人语言，接下来你的工作将无法开展.如果你对工程图的具体要求不完全懂,理解模棱两可,靠猜来展开工作，那你的工作质量要打个大大的问号，这样下去早晚会给公司造成损失，最终你的收入也会受损失，严重的话你的工作还会不保。
所以我们在坐的各位,一定要重视对工程图的认识。
2，工程图框的认识2。
1 工程图图幅工程图的图幅有A0,A1,A2，A3，A4共5种。
具体采用哪种，根据零件的大小来选用。
2.2工程图图框工程图图框分为横框和竖框，具体采用哪种,根据所画零件的形状来选用。
下图这张是我们公司的最新的一份工程图，我们来看看各部分的功能认识工程图框。
pdf2。
3 图框的认识2。
3.1图框最外围的是工程图的坐标，由字母和数字组成,一般从右向左看,例如:A3图区尺寸6。
2和0。
6。
2.3.2 图框的右下角一般有：1、工程图的投影视角，分为第一视角和第三视角（如何区分及它前的不同点，后面专门讲）2、公司的LOGO和名称。
《工程图学》PPT课件
工程图样
系统的理论性
较强的实践性
投影理论 画法几何
人脑 电脑
总目录
本课程的 主要内容
投影法及投影原理——工程图学的理论基础 国家标准的基本规定——工程技术语言的“语法规则” 画法几何基础——形象与逻辑综合思维训练 投影制图基础——图形思维与表达训练 工程图样的绘制与阅读——工程设计与表达能力培养 计算机绘图与表达及三维建模——计算机应用能力培养
总目录
机件的常用 表达方法
1 视图 2 剖视图 3 断面图 4 规定画法和简化画法 5 综合应用举例 6 小结
总目录
标准件与常用
件
1
螺纹
2
螺纹紧固件
3
键连接
4
销连接
5
滚动轴承
6
齿轮
7
弹簧
总目录
零件图
1 零件图的内容和要求 2 零件图的视图选择 3 零件图上常见的工艺结构 4 零件图的尺寸标注 5 零件图的技术要求简介
总目录
信息
有声语言、图形和文字这三种信息表达和交流工具在表达、记录信 息中有着各自的作用和特点，相互补充，相互促进。
文字以其丰富的词汇准确、多样化地记录与表达各种信息，特别 适合与记录当前和过去信息，成为文化传播、继承最主要的载体。
语言及有效声音可以表达当前信息，通过录音又可以记录信息， 是信息交流的主要工具；
总目录
学习本课 程的意义
和目的
基于工程信息的图形学——工程图学
工程图学是工程界一门共同的技术语言；是研究应用投 影法在平面上图示空间形体、图解空间几何问题以及研究工程图 样的绘制和阅读的一门科学，其支撑学科为工程图学理论。
本课程的 研究对象
本课程的 特点

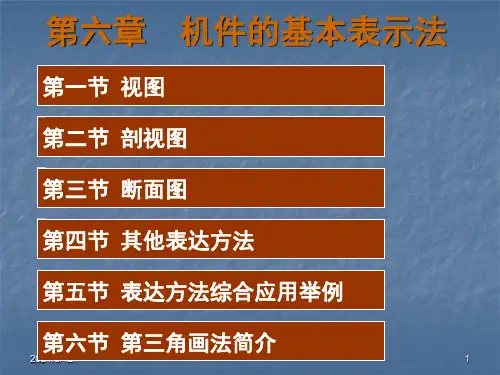

工程图学-零件的基本表示法PPT课件
2021/3/12
返 回 返回本章目录 11
第二节 剖视图
一、剖视图表示法 二、剖视图的种类 三、剖切面
2021/3/12
12
一、剖视图表示法
假想用剖切面剖开机件，移去剖切面和观察者之间的部 分，将其余部分向投影面投影，所得到的图形称为剖视图。
2021/3/12
13
剖视图的绘制步骤：
（1）确定剖切面的位置 为了使剖视图能反映机件内 部结构的真实形状，剖切面应平行于对应的投影面， 并通过机件上孔、槽等结构的轴线、对称中心线；
（2）画投影 移去剖切面和观察者之间的部分后，画 出机件保留部分的轮廓投影；
（3）画剖面符号 剖切面与机件接触的部分称为剖面 区域，为区别机件被剖切到的实体部分与未剖切到的 部分或空腔部分，在剖面区域上应画上剖面符号；
（4）标注 主要对剖切面的位置、投射方向、剖视图 的名称进行标注。
2021/3/12
14
剖视图的标注内容
画剖切符号 在剖切面的起讫、转折位置处画出短粗 实线（线宽约1～1.5个b，线长约5～10mm）及表示 投射方向的箭头；
注写字母 在剖切符号附近标注剖切代号“×”，同时 在对应的剖视图的上方用大写的拉丁字母标出剖视图 的名称“×—×” 。 标注可省略的情况：
当剖视图按投影关系配置，中间又无其他图形隔开时， 可省略箭头。
2021/3/12
3
一、基本视图
为了表达机件上下、左右、前后的不同形状，在 原来三个投影面的基础上对应地再增设三个投影面， 构成一个正六面体的六个侧面，称为基本投影面。
将机件置于六个基本投影面之中，分别从上、下、 前、后、左、右六个方向同时向基本投影面投影，得 到六个视图，称为基本视图。
第6章清华大学工程图学课件
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
6.4 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A A－A A－A A
A
错误
正确
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法 轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。 标注尺寸时， 仍注实长。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面 图，可省略字母。
② 对称的重合断面图，可不标注。
6.4 规定画法和简化画法
一、肋板的画法
B B－B
正确 规则：
B－B
错误
A
A
对于机件的肋板，如 按纵向剖切，肋板不画剖 面符号，而用粗实线将它 与其邻接部分分开。
① 两剖切面的交线一般应与机件的轴线重合。
A－A
A A
A
A
② 应按“先剖切后旋转”的方法绘制剖视图。
A A－A A－A A
A
错误
正确
③ 位于剖切平面后且与 所表达的结构关系不 甚密切的结构，或一 起旋转容易引起误解 的结构，一般仍按原 来的位置投射。
A
④ 位于剖切平面后，与 被切结构有直接联系 且密切相关的结构， 或不一起旋转难以表 达的结构，应“先旋 转后投射”。
B A－A
二、均匀分布的肋板及孔的画法
肋不对称 画成对称
A－A
孔未剖到 画成剖到
B－B
A
A
B
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
三、断开画法 轴、杆类较长的机件，当沿长度方向 形状相同或按一定规律变化时，允许断开 画出。 标注尺寸时， 仍注实长。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
2024全新《工程制图完整》ppt课件
零件图作用
制造、检验零件的依据；进行技术交流的重要工 具。
零件图内容
一组视图、完整尺寸、技术要求、标题栏。
2024/1/26
19
零件结构类型及表达方法选择
轴套类零件
主要结构为回转体，常 采用主视图加断面图表
达。
2024/1/26
轮盘类零件
主要结构为扁平的盘形 或环形，常采用全剖视
图表达内部结构。
叉架类零件
典型电子设备工程制图案例
通过具体案例，如手机、电脑等电子设备的制图过程，拓展视野。
31
讨论：如何提高工程制图能力
掌握基本制图技能
熟练掌握视图表达、尺寸标注 、技术要求等基本制图技能。
2024/1/26
学习专业制图软件
学习使用AutoCAD、 SolidWorks等专业制图软件， 提高制图效率和质量。
2024/1/26
7
02
基本几何元素绘制方 法
2024/1/26
8
点、直线段和射线绘制
点的绘制
在绘图区域确定点的位置，使用 绘图工具中的“点”命令进行绘
制。
2024/1/26
直线段的绘制
确定直线段的起点和终点，使用“ 直线”命令进行绘制。可以通过输 入坐标值或捕捉屏幕上的点来确定 起点和终点。
射线的绘制
箱体类零件
结构复杂且不规则，需 采用多个基本视图和辅
助视图表达。
20
结构复杂，有空腔和壁 板，常采用全剖、半剖
或局部剖视图表达。
零件尺寸标注原则和方法
01
02
03
04
正确
符合国家标准规定，保证设计 要求。
完整
标注出制造和检验零件所需的 全部尺寸，不遗漏、不重复。
《工程制图基础》课件
定期复习
定期对所学的工程图知识进行复习，巩固记忆，防止遗忘。同时，及 时解决学习中的疑惑和问题，提高学习效果。
06
工程制图实践与应用
制图实践环节的组织与实施
实践环节目标明确
在组织实践环节时，应首先明 确教学目标，确保学生能够通 过实践掌握工程制图的基本技 能和知识。
合理安排实践内容
根据教学目标，合理安排实践 内容，包括各种工程图纸的绘 制、解读和审查等，确保学生 得到全面训练。
《工程制图基础》 ppt课件
• 工程制图概述 • 制图基础知识 • 投影法与视图 • 工程图绘制 • 工程图阅读与理解 • 工程制图实践与应用
目录
01
工程制图概述
工程制图的基本概念
定义
工程制图是利用图形、符号和技 术要求来表示工程对象，以供制 造、施工和检验等环节使用的一 门技术。
特点
具有严格的规范性和标准性，要 求精确、清晰地表达工程对象的 形状、尺寸、相对位置和工艺要 求。
字体与标注
规定图纸上使用的字体大小、 样式和标注规则，确保信息的 清晰和准确。
符号与标记
统一图纸上使用的各种符号、 标记和缩写，提高图纸的可读
性和专业性。
制图的基本步骤与方法
绘制底图
使用丁字尺绘制出图纸的底图 ，确定绘图的基本框架。
标注尺寸
在图纸上标注必要的尺寸，确 保图纸的完整性和准确性。
准备工作
过程与结果并重
在评价学生的实践成果时，应注重过程和结果的双重评价 ，既关注学生的绘图技能和知识掌握情况，也要关注其在 实践过程中的态度和表现。
鼓励创新与实践
在指导过程中，应鼓励学生发挥创新精神，尝试新的绘图 方法和技巧，同时强调实际应用的重要性。
定期对所学的工程图知识进行复习，巩固记忆，防止遗忘。同时，及 时解决学习中的疑惑和问题，提高学习效果。
06
工程制图实践与应用
制图实践环节的组织与实施
实践环节目标明确
在组织实践环节时，应首先明 确教学目标，确保学生能够通 过实践掌握工程制图的基本技 能和知识。
合理安排实践内容
根据教学目标，合理安排实践 内容，包括各种工程图纸的绘 制、解读和审查等，确保学生 得到全面训练。
《工程制图基础》 ppt课件
• 工程制图概述 • 制图基础知识 • 投影法与视图 • 工程图绘制 • 工程图阅读与理解 • 工程制图实践与应用
目录
01
工程制图概述
工程制图的基本概念
定义
工程制图是利用图形、符号和技 术要求来表示工程对象，以供制 造、施工和检验等环节使用的一 门技术。
特点
具有严格的规范性和标准性，要 求精确、清晰地表达工程对象的 形状、尺寸、相对位置和工艺要 求。
字体与标注
规定图纸上使用的字体大小、 样式和标注规则，确保信息的 清晰和准确。
符号与标记
统一图纸上使用的各种符号、 标记和缩写，提高图纸的可读
性和专业性。
制图的基本步骤与方法
绘制底图
使用丁字尺绘制出图纸的底图 ，确定绘图的基本框架。
标注尺寸
在图纸上标注必要的尺寸，确 保图纸的完整性和准确性。
准备工作
过程与结果并重
在评价学生的实践成果时，应注重过程和结果的双重评价 ，既关注学生的绘图技能和知识掌握情况，也要关注其在 实践过程中的态度和表现。
鼓励创新与实践
在指导过程中，应鼓励学生发挥创新精神，尝试新的绘图 方法和技巧，同时强调实际应用的重要性。
工程图学--装配图PPT演示课件
•13
① 装配关系
☆ 轴承座与轴承盖
轴承座上的凹 槽与轴承盖下的凸
销套5
螺母8 垫圈6 螺柱7
起配合定位。 ☆ 轴衬与轴承座孔 轴向：轴衬两端凸缘
轴承盖4 上轴衬3
定位。 径向：轴衬外表面配
合及销套定位。
② 联接固定关系
轴承座1 下轴衬2
轴承座与轴承盖用螺柱、螺母、垫圈联接固定。
各零件的相对位置关系如图所示。
装•配44 图
怎样把零件从装配图中 分离出来呢？
① 根据剖面线的方向和间隔的不同，及视图 间的投影关系等区分形体。
② 看零件编号，分离不剖零件。
③ 看尺寸，综合考虑零件的功用、加工、装 配等情况，然后确定零件的形状。
④ 形状不能确定的部分，要根据零件的功用 及结构常识确定。
•45
如: 泵体
根据剖面线 的方向及视图间 的投影关系，在 主、左视图中分 离出泵体的主要 轮廓如图所示。 主体部分：
装配•52图
右端盖的视图应按如下方案确定：
A-A
A
A
A-A
A
A
A
方案一
A
方案二
装配图 •53
(2) 在装配图中允许不画的零件的工艺结构， 如倒角、圆角、退刀槽等，在零件图中 应全部画出。
(3) 零件图的尺寸，除在装配图中注出者外， 其余尺寸都在图上按比例直接量取，并圆 整。 与标准件连接或配合的尺寸, 如螺纹、 倒角、退刀槽等要查标准注出。
3.安装尺寸
H11 h11
。
将部件安装到机座上所需要的尺寸。
例如：球阀两侧管接头尺寸M36×2。
4.外形尺寸
部件在长、宽、高三个方向上的最大尺寸。 装•1配8 图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计 绘图 南京航空航天大学
弹簧
73
比例 材料 数量
1.根据轴系轴测图与轴的零件图,用A4图纸画出轴系组合图,并在零件图中补注表面粗糙度及长度尺寸 (数值从图上直接量取)。
键
8.5 轴系组合图
齿轮
轴
滚动轴承
紧定螺钉
滚动轴承
第八章 标准件常用件的表示法
其余
锥销孔 配钻
深 配钻
班级
技术要求 1. 未注倒角 2. 调质处理
（4）圆柱管螺纹，公称直径3/4"，右旋，倒角2×45°，外螺纹长20毫 米，二端内螺纹各长30毫米。查表注出其大径、小径和螺距，并填入下 面规定位置。
（5）方牙螺纹，公称直径20毫米，内径φ16，螺距4,牙宽2,螺纹长 度100，退刀槽宽6，深2.2，倒角2×45°。
管子（具有外螺纹）
管接头（孔二端具有内螺纹）
第八章 8.1 螺纹及螺纹连接（三）
一、螺纹连接件及规定标记。
（1）查表确定下列螺纹连接件的尺寸，并写出规定标记。 a) 螺柱 旋入端材料为钢 b) 沉头螺钉
标准件常用件的表示法 班级
二、完成下列螺纹连接件的连接画法
（1）完成螺栓连接的三视图 （2）完成开槽盘头螺钉的连接图
螺纹连接画法
学号
姓名
69
2. 已知两零件用销连接，试选出适当长度的销和画出销连接图，并写出销的规定标记。 （1）用φ10圆锥销连接
箱盖
（2）用φ12h8圆柱销连接（齿条中销孔深20）
工作台
齿条
箱体
销的规定标记:
销的规定标记:
第八章 8.3 齿轮
标准件常用件的表示法 班级 学号 姓名 72
1、计算一直齿圆柱齿轮轮齿部分的尺寸，并完成齿轮零件图（包括注全尺寸及表面粗糙度）， 已知m=4,z=19,倒角２×45°。
第八章 标准件常用件的表示法 8.1 螺纹及螺纹连接（四） 画螺纹连接件连接图的作业指示
一、作业内容：画螺栓、螺柱、螺钉的连接图 二、作业目的： 1.熟练掌握螺栓、螺柱、螺钉连接的结构及其连接图的规定画法。 2.熟练掌握螺纹连接件的查表、选用及规定标记的写法。 3.提高绘制工作图的技巧。 三、作业要求： 1.用A3图纸，横放。 2.用M10沉头螺钉连接钳口铁(厚15毫米,宽25毫米,材料为钢)和钳座(连接处 厚25毫米,材料为铸铁,具有螺纹盲孔)。按2:1，查表画出螺钉连接的主、 俯视图(主视图用全剖）。 3.用M20双头螺柱,弹簧垫圈,螺母连接盖(连接处厚30毫米,宽50毫米,材料为 塑料）和底座（连接处厚80毫米，材料为铝），按M1:1，用比例画法画出 螺柱连接的主、俯两视图（主视图全剖）。 4.用M24螺栓,垫圈和螺母连接两块板,上、下板的材料均为铝，每块板厚35毫 米，宽50毫米，按M1:1，用简化画法画出螺栓连接的主、左、俯视图(主视 图全剖)。 5.在图中注出零件的有关尺寸,并在图下方注明所选用的螺纹标准件的规定标记。 6.图形准确，并符合视图间投影规律，粗线应光黑，粗度为1毫米，各条粗线的 粗度和浓度要一致；细线与粗线的浓淡应一致且清晰；字体端正和图画整洁。 四、方法步骤： 1.固定图纸,画出边框,图框和标题拦。 2.布图---画出各图的作图基准线。 3.查表,计算螺纹连接件和零件上有关结构的尺寸,并记录各个螺纹连接件的规定 画法。 4.用H或HB铅笔磨成圆锥形(或用铅心粗度为0.7以下的活动铅芯笔),画出底图,其 次序可先画垫圈,螺母,再画螺栓,螺柱或螺钉,然后画零件的部分断面和剖面线。 注意细线应一次完成,不必再加深。 5.检查图形,擦除多余图线。 6.用B铅笔(画直线)及2B铅笔(画圆线)磨成扁平形或秃锥形,加深粗线。 7.标注尺寸，用细线画出写字格子线,填写螺纹连接件规定标记及标题栏。
螺纹大径 =
螺纹小径 =
螺距 =
第八章 8.1 螺纹及螺纹连接(二）
1.内外螺纹连接画法 (a) 补全零件1的退刀槽尺寸
标准件常用件的表示法 班级 学号 姓名 68
内、外螺纹画法
(b) 画出零件1旋入零件2的连接图（旋紧）
零件 零件
零件
零件
（2）看懂下面管螺纹的连接图，在指定位置作三个剖面，并加正确标注。 (c) 在指定位置填入螺纹标记 M24×2-6g7g 的含义 M : 24 : 2 : 6g : 7g : 头数 旋向 导程
学号 姓名
绘图 校核
轴
74
件知皮带轮和轴，用A型普通平键连接，试完成以下作业： （1）注出键的尺寸，并写出键的规定标记。
标准件常用件的表示法 班级 学号 姓名 71
（2）画出A-A剖面并注出轴上键槽的尺寸。
（3）画全皮带轮主视图并画出B向局部视图。
向
B
?
键的规定标记:
（4） 画全轴和皮带轮的键连接图，并画出C-C剖面。
第八章 标准件常用件的表示法 8.1 螺纹及螺纹连接（一） 螺纹 班级 学号 姓名 67
一、在下列图中画出螺纹，并标注螺纹代号及有关尺寸 （1）普通螺纹，大径20，螺距2.5， 螺纹长度30mm，中径公差带代号5g， 顶径公差带代号6g，右旋，倒角 2×45°。 （2）普通螺纹，大径20，螺距1，倒角2×45°，左旋，中径、顶径公 差带代号均为6 H ，孔深40，螺孔深30。（主视图作全剖视） （3）梯形螺纹，公称直径24毫米，导程10，线数为2， 中径公差带为7e，左旋，倒角2×45°，螺纹长度为35。
9.2 零件测绘
班级
学号
姓名
70
一、作业内容：测绘轴、盘和壳体等三个零件的零件草图。 二、作业目地： 1.学会测绘机器零件的方法。 2.培养选择视图,剖视和剖面来表达机器零件的能力。 3.训练徒手画图的作图技巧。 三、作业要求： 1.了解零件草图的作用、内容和要求。 2.选择一组合适的视图，完整、确切及清晰地表达零件的形状，并符合 视图间的投影规律。 3.运用形体分析法，且能初步考虑设计和工艺要求，完整和清晰地表达 出零件的尺寸。 4.正确标注出零件各个表面的粗糙度，配合尺寸的上、下偏差和重要表 面的形位公差等技术要求。 5.各种图线的粗细应分明，浓淡应一致，字体端正、图面整洁，不能草率。 四、步骤： 1.了解零件的结构和用途，并进行形体分析，对零件上出现的加工缺陷 及不合理结构，应加以改正。 2.选择主视图和确定其它视图，同时考虑采用何种剖视和剖面。 3.确定比例和图幅，画出图框和标题拦，再目测比例，徒手画出零件草图。 4.标注表面粗糙度，尺寸公差及形位公差等技术要求。 5.检查及修改，并填写标题拦。
规定标记
规定标记
c)
垫圈
17
规定标记 （2）用近似画法作出下列螺纹连接件（1:1），并标出螺纹代号及有效长度。 螺母 GB6170-86-M20 （3）完成螺柱连接的主、左视图（已知螺柱 GB898-88-M16×40 GB97.1-85-16），并注出规定标记。 螺母 GB6170-86-M16 垫圈
2、计算一对直齿圆柱齿轮（m=2,Z1=18,Z2=36）各部分的尺寸，并绘出啮合图。
精度等级
其余
键
?
?
设计 绘图 南京航空航天大学
齿 轮
比例 材料 数量
?
1. 已知轴和轴承座间装有滚动轴承,在下图中用简化画法画出指定的滚动轴承。
8.4 轴承、弹簧
（1） 单列圆锥滚子轴承7606
（2） 单向推力球轴承8306
轴承座
第八章 标准件常用件的表示法
2. 已知圆柱螺旋压缩弹簧的外径为35，簧丝直径为5，节距为10，有效圈数为6，支承圈数为2.5，右旋。完成弹簧的 3.2 零件图（两端面的粗糙度为 ，其余 ）。
班级
技术要求
1. 旋向 2. 有效圈数 3. 总圈数 4. 展开长度
学号
姓名
5. 热处理 6. 表面发蓝 7. 轴心线和两端面的垂直度公差为
