2017【工程力学】期中试卷试题(附答案)
10、力偶可以用一个（ ）来平衡。
A、力 B、力矩 C、力偶
四、简答题( 共10分 )
1.如图，钢架中A、C两点上的力F1、F2的作用线交于B点，若在D点上加一力F3，并使钢架平衡，则力F3的作用线一定通过哪一点？其指向如何？
2.试分别画出图中电灯B和连接点A的受力图。
五、计算题( 共20分 )
1.如图所示，悬臂梁长度为Ɩ=3m，其上作用力偶M=2kN·m，力F=1kN。试求固定端A处的约束反力。
2.图中所示为拖拉机制动装置，制动时用力F踩踏板，通过拉杆CD使拖拉机制动。设F=100N，踏板和拉杆自重不计。求图示位置时，拉杆的拉力FD及铰链支座B的约束反力。
二、判断题（共20分）
1.共线力系是平面汇交力系的特殊情形，但汇交点不能确定。（）
2.平面汇交力系的合力等于各分力在互相垂直两坐标轴上投影的代数。（）
3.各力作用线相互平行的力系都是平行力系。（）
4.约束反力方向背离被约束物体的约束必是柔性体约束。（）
5.在一个物体的受力图上，不但应画出全部外力而且也应画出与之相联系的其他物体。（ ）
A、各分力的代数和 B、各分力的矢量和 C、零
7、力矩平衡方程中的每一个单项必须是（ ）。
A、力B、力矩C、力对坐标轴上的投影D、力偶
8、当外力的合力作用线与摩擦面法线所成的夹角不大于摩擦角时，物体总是 处于（ ）状态。
A、平衡 B、运动 C、自由 D、自锁
9、力和物体的关系是（ ）。
A、力不能脱离物体而独立存在；B、一般情况下不能脱离物体而独立存在；
3、力矩不为零的条件是( )
A.作用力不等于零；B.力的作用线不通过矩心；C.作用力和力臂均不为零
4、约束反力的方向必与( )的方向相反。
A、主动力 B、物体被限制运动 C、重力
5、光滑面约束反力总是沿接触面的( )方向，并指向被约束的物体。
A、任意B、铅垂 C、公切线 D、公法线
6、平面汇交力系的合力一定等于（ ）。
10.二力平衡公理、加减平衡力系公理力的可传递性原理只适用于刚体。（ ）
三、选择题（将正确答案的序号填在括号内共20分）
1、物体的受力效果取决于力的（）。
A.大小、方向；B.大小、作用点；C.大小、方向、作用；D.方向、作用点
2、作用力和反作用力是( )
A、平衡二力 B、物体间的相互作用力 C、约束反力
联7、铰链四杆机构中，最短杆件就是曲柄。6.力的三要素中只要一个要素不改变，力对物体的作用效应就不变。（ ）
7.同一平面内作用线汇交于一点的三个力一定平衡。（ ）
8.作用力和反作用力是等值、反向、共线的一对力。（ ）
9、力矩使物体绕定点转动的效果取决于力的9.力矩使物体绕定点转动的效果取决于力的大小和力臂大小两方面。（ ）
7、平面力系分为力系、力系和力系。
8、力的平移定理表明，若将作用在物体 Nhomakorabea点的力平移到物体上的另一点，而不改变原力对物体的作用效果，则必须附加一个力偶，其力偶矩等于。
9、平面一般力系平衡方程中，两个投影式和保证物体不发生；一个力矩式保证物体不发生。三个独立的方程，可以求解个未知量。
10、共线力系是力系的特例。
4、力矩的大小等于和的乘积，通常规定力使物体绕矩心转动时的力矩为正，反之为负。力矩以符号表示，O点称为，力矩的单位是。
5、对非自由体的运动的限制叫做。约束反力的方向总是与约束所能的方向相反。
6、画受力图时，先确定并画出隔离体图，再分析研究对象的及约束反力的和，然后在隔离体上画出所有和，并用正确的表示出来。
孝感市高级技工学校
题号
一
二
三
四
五
总分
得分
2017级上学期数控《工程力学》期中试卷
一、填空题（将正确的答案填在横线上共30分）
1、力对物体的作用效果决定于力、和作用点三要素。
2、合力投影定理是指合力在任意一个坐标轴上的投影，等于在同一轴上的投影的。
3、力的平行四边形公理说明，共点二力的等于两个分力的和。

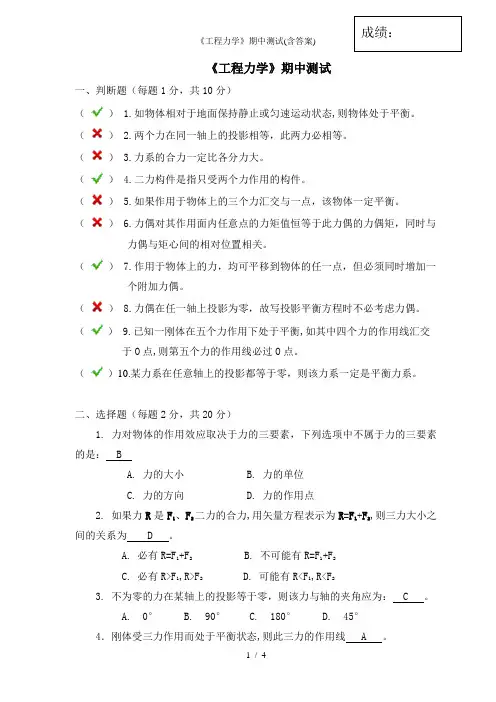

《工程力学》期中测试(含答案)
成绩：《工程力学》期中测试(含答案)《工程力学》期中测试一、判断题（每题1分，共10分）（） 1.如物体相对于地面保持静止或匀速运动状态,则物体处于平衡。
（） 2.两个力在同一轴上的投影相等，此两力必相等。
（） 3.力系的合力一定比各分力大。
（） 4.二力构件是指只受两个力作用的构件。
（） 5.如果作用于物体上的三个力汇交与一点，该物体一定平衡。
（） 6.力偶对其作用面内任意点的力矩值恒等于此力偶的力偶矩，同时与力偶与矩心间的相对位置相关。
（） 7.作用于物体上的力，均可平移到物体的任一点，但必须同时增加一个附加力偶。
（） 8.力偶在任一轴上投影为零，故写投影平衡方程时不必考虑力偶。
（） 9.已知一刚体在五个力作用下处于平衡,如其中四个力的作用线汇交于O点,则第五个力的作用线必过O点。
（）10.某力系在任意轴上的投影都等于零，则该力系一定是平衡力系。
二、选择题（每题2分，共20分）1. 力对物体的作用效应取决于力的三要素，下列选项中不属于力的三要素的是： BA. 力的大小B. 力的单位C. 力的方向D. 力的作用点2. 如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间的关系为 D 。
A. 必有R=F1+F2B. 不可能有R=F1+F2C. 必有R>F1,R>F2D. 可能有R<F1,R<F23. 不为零的力在某轴上的投影等于零，则该力与轴的夹角应为： C 。
A. 0°B. 90°C. 180°D. 45°4．刚体受三力作用而处于平衡状态,则此三力的作用线 A 。
A.必汇交于一点B.必互相平行C.必都为零D.可能位于同一平面内5. 下图的合力是 A 。
A、F1B、F2C、F3D、F46. 两个大小为3N、4N的力合成一个力时，此合力最大值为 B 。
A 5NB 7NC 12ND 16N7. 图示为同一有重杆的三个平衡位置，则力T1、T2、T3大小关系应该是D 。
工程力学期中考试
1、在四连杆机构ABCD的铰链B和C上分别作用有力F1和F2，机构在图示位
置平衡。
试求平衡时力F1和F2的大小之间的关系。
2、四连杆机构在图示位置平衡。
已知OA=60cm，BC=40cm，作用BC上的力
偶的力偶矩大小为M2=1N.m，试求作用在OA上力偶的力偶矩大小M1和AB所受的力FAB所受的力。
各杆重量不计。
B
3、一重量W=1000 N的匀质薄板用止推轴承A、径向轴承B和绳索CE支持在
水平面上，可以绕水平轴AB转动，今在板上作用一力偶，其力偶矩为M，并设薄板平衡。
已知a=3 m，b=4 m，h=5 m，M=2000 N m，试求绳子的拉力和轴承A、B约束力。
4、图示接头，承受轴向载荷F作用，试校核接头的强度。
已知：载荷F=80 kN，
板宽b=80 mm，板厚δ=10 mm，铆钉直径d=16 mm，许用应力[σ]=160 MPa，许用切应力[τ] =120 MPa，许用挤压应力[σbs] =340 MPa。
板件与铆钉的材料相等。
5、图示圆截面轴，AB与BC段的直径分别为d1与d2，且d1=4d2/3，试求轴内
的最大切应力与截面C的转角，并画出轴表面母线的位移情况，材料的切变模量为G。
工程力学期中试卷
工程力学期中试卷一、单项选择题（将正确答案字母序号填入括号里，每小题5分，共30分） 1. 材料力学中的内力是指（ ） A. 物体内部的力B. 物体内部各质点间的相互作用力C. 由外力作用引起的各质点间相互作用力的改变量D. 由外力作用引起的某一截面两侧各质点间相互作用力的合力的改变量 2. 关于力偶，以下说法中哪个是正确的（ ）A. 组成力偶的两个力大小相等、方向相反，是一对作用力与反作用力B. 组成力偶的两个力大小相等、方向相反，是平衡力系C. 力偶对任一点之矩等于力偶矩矢量D. 力偶在任一坐标轴的投影，等于该力偶矩的大小3. 大小相等的四个力，作用在同一平面上且力的作用线交于一点C ，试比较四个力对平面上点O 的力矩，哪个力对O 点之矩最大（ ） A ．力P 1 B ．力P 2 C ．力P 3 D ．力P 44. 关于点的合成运动中速度合成定理，有以下几种论述，哪种正确（ ）A. 动点的绝对速度等于动点的相对速度与动点的牵连速度的矢量和B. 动点的绝对速度等于动点的相对速度与动坐标系相对于静坐标系运动的牵连速度的矢量和C. 动点的绝对速度等于动点的相对速度与牵连点的牵连速度的矢量和D. （B ）和（C ）都是正确的 5. 下列说法中正确的是（ ） A. 合力一定大于分力B. 一力在某轴上的投影的绝对值一定等于此力沿该轴分解的分力的大小C. 平面汇交力系可以列出三个平衡方程D. 力在某轴的投影，等于力的大小乘以力与该轴正向之间夹角的正弦值 6. 力偶对刚体产生的运动效应是（ ） A. 只能使刚体转动 B. 只能使刚体移动C. 既能使刚体转动又能使刚体移动D. 它与力对刚体产生的运动效应有时相同，有时不同P 3二、填空题（每小题4分，共20分）1. 同一平面内二力偶等效的条件是它们的 相等。
2. 空间平行力系的独立平衡方程的个数是 。
3. 平面汇交力系的合力对于平面任一点之力矩等于 。
4. 平面力偶系平衡的必要和充分条件是 。
华南理工大学工程力学期中考试题
1.同一个平面内的两个力偶，只要它们的力偶矩相等，这两个力偶就一定等效。
（）正确答案：对2. 就其大小而论，合力总比分力大。
( )正确答案：错3.某平面力系的力多边形自行封闭，则该力系必为平衡力系。
( )正确答案：错4.解析法求解汇交力系平衡问题时，投影轴一定要相互垂直。
（）正确答案：错5.合矢量在某一轴上的投影等于各分矢量在同一轴上投影的代数和。
（）正确答案：对6.若作用在刚体上的三个力的作用线汇交于同一个点，则该刚体必处于平衡状态。
( )正确答案：错7.当平面力系的主矢为零时，其主矩一定与简化中心的位置无关。
（）正确答案：对8.物体的重心和形心虽然是两个不同的概念，但它们的位置却总是重合的。
( )正确答案：错9.若平面力系对一点的主矩为零，则此力系不可能合成为一个合力。
（）正确答案：错10.当力的作用线与某坐标轴不在同一平面内时，力对该轴的矩一定等于零。
（）正确答案：错二.单项选择题(共15小题，每小题2分，共30分)1. [试题ID:3051]图示两个作用在三角板上的平面汇交力系（图（a）汇交于三角形板中心，图（b）汇交于三角形板底边中点）。
如果各力大小均不等于零，则图（a）所示力系（），图（b）所示力系( )。
①可能平衡②一定不平衡③一定平衡④不能确定A. ②③B. ①②C. ③④D. ①④正确答案：B2.力的平行四边形公理中的两个分力和它们的合力的作用范围A. 必须在同一个物体的同一点上B. 可以在同一物体的不同点上C. 可以在物体系统的不同物体上D. 可以在两个刚体的不同点上正确答案：A3.以下四种说法，哪些是正确的？A. 力对点之矩的值与矩心的位置无关B. 力偶对某点之矩的值与该点的位置有C. 力偶对物体的作用可以用一个力的作用来与它等效替换D. 一个力偶不能与一个力相互平衡正确答案：D4.作用在刚体的同平面上的三个互不平行的力，它们的作用线汇交于一点，这是刚体平衡的（）A. 必要条件，但不是充分条件B. 充分条件，但不是必要条件C. 必要条件和充分条件D. 非必要条件，也不是充分条件正确答案：A5.一个力沿两个互不垂直的相交轴线的分力与该力在该两轴上的投影之间的关系是A. 两个分力分别等于其在相应轴上的投影；B. 两个分力的大小分别等于其在相应轴上的投影的绝对值；C. 两个分力的大小不可能等于其在相应轴上的投影的绝对值；D. 两个分力的大小分别等于其在相应轴上的投影。
大学工程力学专业《大学物理（二）》期中考试试卷D卷 含答案
大学工程力学专业《大学物理（二）》期中考试试卷D卷含答案姓名：______ 班级：______ 学号：______考试须知：1、考试时间：120分钟，本卷满分为100分。
2、请首先按要求在试卷的指定位置填写您的姓名、班级、学号。
一、填空题（共10小题，每题2分，共20分）1、从统计的意义来解释, 不可逆过程实质上是一个________________的转变过程, 一切实际过程都向着________________ 的方向进行。
2、两个同振动方向、同频率、振幅均为A的简谐振动合成后振幅仍为A，则两简谐振动的相位差为_______ 。
3、反映电磁场基本性质和规律的积分形式的麦克斯韦方程组为：（）。
①②③④试判断下列结论是包含于或等效于哪一个麦克斯韦方程式的．将你确定的方程式用代号填在相应结论后的空白处。
(1) 变化的磁场一定伴随有电场；__________________(2) 磁感线是无头无尾的；________________________(3) 电荷总伴随有电场．__________________________4、二质点的质量分别为、. 当它们之间的距离由a缩短到b时，万有引力所做的功为____________。
5、设描述微观粒子运动的波函数为，则表示_______________________；须满足的条件是_______________________；其归一化条件是_______________________。
6、长为的匀质细杆，可绕过其端点的水平轴在竖直平面内自由转动。
如果将细杆置与水平位置，然后让其由静止开始自由下摆，则开始转动的瞬间，细杆的角加速度为_____，细杆转动到竖直位置时角加速度为_____。
7、将热量Q传给一定量的理想气体：（1）若气体的体积不变，则热量转化为_____________________________。
（2）若气体的温度不变，则热量转化为_____________________________。

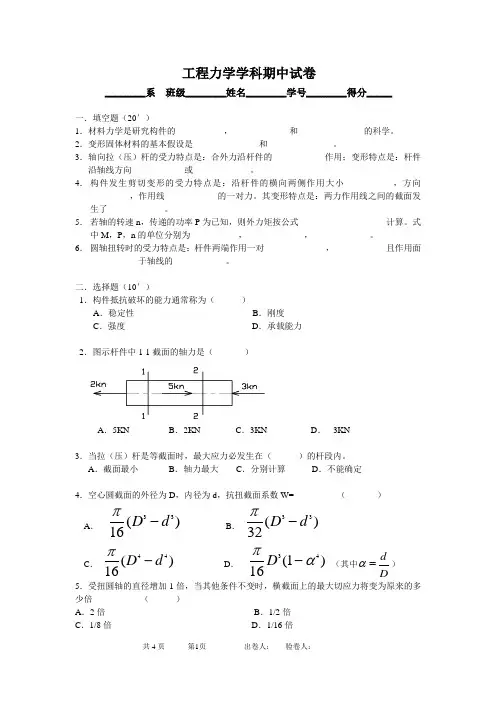

工程力学期中考试卷
工程力学学科期中试卷________系班级________姓名________学号________得分_____一．填空题（20′）1．材料力学是研究构件的___________，_____________和_______________的科学。
2．变形固体材料的基本假设是_______________和_______________。
3．轴向拉（压）杆的受力特点是：合外力沿杆件的____________作用；变形特点是：杆件沿轴线方向____________或_____________。
4．构件发生剪切变形的受力特点是：沿杆件的横向两侧作用大小___________，方向_________，作用线____________的一对力。
其变形特点是：两力作用线之间的截面发生了_____________。
5．若轴的转速n，传递的功率P为已知，则外力矩按公式____________________计算。
式中M，P，n的单位分别为___________，_____________，_____________。
6．圆轴扭转时的受力特点是：杆件两端作用一对______________，____________且作用面___________于轴线的____________。
二．选择题（10′）1．构件抵抗破坏的能力通常称为（）A．稳定性B．刚度C．强度D．承载能力2．图示杆件中1-1截面的轴力是（）A．5KN B．2KN C．3KN D．-3KN3．当拉（压）杆是等截面时，最大应力必发生在（）的杆段内。
A．截面最小B．轴力最大C．分别计算D．不能确定4．空心圆截面的外径为D，内径为d，抗扭截面系数W= （）A．33()16D dπ-B．33()32D dπ-C．44()16D dπ-D．34(1)16Dπα-（其中dDα=）5．受扭圆轴的直径增加1倍，当其他条件不变时，横截面上的最大切应力将变为原来的多少倍（）A．2倍B．1/2倍C．1/8倍D．1/16倍三．判断题（10′）1．杆件两端受等值，反向，共线的一对外力作用，杆件一定发生的是轴向拉（压）变形。
工程力学期中试卷及答案
《工程力学》期中试卷一、填空（25 分）1. 力对物体的作用效应取决于力的大小、方向和作用点，这三个因素称为力的三要素。
2. 两物体相互作用的力总是同时存在，并且两力等值、反向、共线，分别作用于两个物体。
这两个力互为作用与反作用的关系。
3. 力偶是由一对等值、反向、不共线的平行力组成的特殊力系组合而成的4. 常用的约束有柔性约束、光滑接触面约束、铰链约束、固定端约束。
5. 空间力系根据力系各力作用线的分布情况，可分为空间汇交力系、空间平行力系和空间任意力系。
6. 平面弯曲梁剪力和弯矩正负判定口诀为：左上右下，剪力为正，左顺右逆，弯矩为正。
7. 刚体做平移运动时，其上各点的运动轨迹形状相同且彼此平行。
8. 动点相对于定参考系的运动称为绝对运动，对于动参考系的运动称为相对运动；把动参考系相对于定参考系的运动称为牵连运动。
9. 动点相对于动参考系的速度，称为动点的相对速度，动点相对于定参考系的速度称为动点的绝对速度。
二、判断（10 分）1．力是物体之间的相互机械作用。
（√）2．刚体是在力的作用下不变形的物体。
（√）3．刚体受三个共面但互不平行的力作用而平衡时，三力必汇交于一点。
（√） 4．力矩的单位是 N ·M 或者 kN ·M 。
（√）5．活动铰链支座的约束力通过销钉的中心，垂直于支承面，指向被约束的物体，恒为压力。
（╳）6．若力系中各力的作用线在同一个平面内，该力系称为平面力系。
（√）7．力学中仅用静力学平衡方程不能求得全部未知力的情况称为静定问题。
（╳） 8．物体的摩擦力方向总是与运动方向相反。
（╳）9．平面弯曲梁的受力特点是所受外力均在过梁轴线的平面内。
（√）10．刚体做平移时，它的质心运动的情况与单个质点的运动情况相同，可直接用质心代替刚体进行分析。
（√）三、选择（20 分）1. 静力学研究的对象是（ D ） A 、物体 B 、流体 C 、物质 D 、刚体2. 两个大小为 3N 、4N 的力合成一个力时，此合力最大值为（ B ）A 、5NB 、7NC 、12ND 、1N3. 在研究拉伸与压缩应力应变时，我们把杆件单位长度的绝对变形称为（ B ） A 、应力 B 、线应变 C 、变形 D 、正应力4.质点动力学基本方程为（ D ）A 、W=FSB 、P=MVC 、I=FTD 、F=ma5. 以下关于截面上内力的大小的结论哪一个是正确的？（ A ）A 、与截面的尺寸和形状无关B 、与截面的尺寸有关，但与截面的形状无关C 、与截面的尺寸和形状有关D 、与截面的形状有关，但与截面的尺寸无关6.当作用在质点系上外力系的主矢在某坐标轴上的投影为零时，则质点系质心的 ( D ) A ．速度一定为零B ．速度在该轴上的投影保持不变C ．加速度在该轴上的投影一定不为零D ．加速度在该轴上的投影保持不变7.一空间力系中各力的作用线均平行于某一固定平面，而且该力系又为平衡力系，则可列独立平衡方程的个数是 ( A )A ．6 个B ．5 个C ．4 个D ．3 个8. 已知点的运动方程为 x=2t3+4，y=3t3－3，则其轨迹方程为( B )A.3x +4y －36 =0B.3x －2y －18 =0C.2x －2y －24 =0D.2x －4y －36 =09. 如图所示，质量为 m 、长度为 Z 的均质细直杆 OA ，一端与地面光滑铰接，另一端用绳 AB 维持在水平平衡位置。
2017工程力学(B)B及参考答案
AB
AB
32Me L GD4
32Me L Gd 4
(4
分)；最大切应力出现在截面较小的轴段上，即
max
T Wp
BC
16Me d3
[ ](2 分)，许用载荷为[Me ]
d 3[ ] 16
(2 分)；截面较小的地方刚度较小，
故为了满足刚度条件， l
7、横截面面积一定的情况下，工字型截面梁比矩形截面梁和圆 形截面梁能承受更大的横向载荷，或者在同样载荷的作用下，产 生的变形更加小，这是因为______________________________________________________ __________________。 (3 分)
2
2
5、如右图所示吊环，由圆截面斜杆 AB、AC 与横梁 BC 组成。 已知吊环的最大吊重为 F ，B、C 两节点处的销钉直径为 D，则 这两处销钉在剪切面上的切应力为__________。(3 分)
6、如图所示平面连续梁，图中 M 是纵向对称面内的外力偶，AB 和 BC 的长度均为 L，则 BC 梁在 B 处受到的约束力的大小和方 向为___________________________。(4 分)
中国计量大学 2017~~~2018 学年第 1 学期《工程力学(B)》课程试卷 B 第 4 页 共 6 页
五、如图所示矩形截面的外伸梁，截面 B 和 C 把梁分成三段，每段的长度都为 a，在 A 端作用 一个位于纵向对称面内的外力偶 M e ，(1)画出梁的剪力图和弯矩图；(2)求截面 C 处的点 m 和 n 的正应力；(3)画出挠曲轴的大致形状。(16 分)
中国计量大学 2017~~~2018 学年第 1 学期《工程力学(B)》课程试卷 B 第 1 页 共 6 页
2017工程力学(B)A及参考答案
(C) AB 段轴力小于零，BC 段轴力大于零 (D) AB 段轴力小于零，BC 段轴力小于零
2、薄壁圆筒的壁厚为 ，外径为 D，两端受到沿轴线且方向相反的两个扭力偶的作用，其 力偶矩大小均为 M e ，则圆筒内部的最大切应力为__________。(4 分)
中国计量大学 2017~~~2018 学年第 1 学期《工程力学(B)》课程试卷 A 第 4 页 共 6 页
五、如图所示矩形截面的简支梁，截面 B 和 C 把梁分成三段，每段的长度都为 a，在截面 C 作 用一个位于纵向对称面内的外力偶 M e ，(1)画出梁的剪力图和弯矩图；(2)求截面 B 处的点 m 和 n 的正应力；(3)画出挠曲轴的大致形状。(16 分)
中国计量大学 2017~~~2018 学年第 1 学期《工程力学(B)》课程试卷 A 第 3 页 共 6 页
四、如图所示阶梯轴用同一种材料制成，剪切模量为 G，AB 段和 BC 段的长度均为 L，AB 段 的直径为 2D，BC 段的直径为 D，当没有外部载荷作用时，阶梯轴内部应力为零，若在轴的中 间截面 B 处作用一个扭力偶 M e ，试求：(1)固定端 A 和 C 处的约束力偶；(2)若材料的许用切应 力为[ ]，则许用扭力偶[ M e ]是多少？(16 分)
列力矩平衡方程可得：
MC 0 FA
3 F (2 分)，故 3
AB 杆的轴力 FN FA
3 F (1 分)，横截面上的正应力 3
FN 3 F (2 分) A 3A
l AB
FN L EA
3 FL (2 分)，位移关系如图(1 分)， 3 EA
大学工程力学专业《大学物理（二）》期中考试试卷 含答案
大学工程力学专业《大学物理（二）》期中考试试卷含答案姓名：______ 班级：______ 学号：______考试须知：1、考试时间：120分钟，本卷满分为100分。
2、请首先按要求在试卷的指定位置填写您的姓名、班级、学号。
一、填空题（共10小题，每题2分，共20分）1、如图所示，轴沿水平方向，轴竖直向下，在时刻将质量为的质点由a处静止释放，让它自由下落，则在任意时刻，质点所受的对点的力矩＝________ ；在任意时刻，质点对原点的角动量=_____________。
2、沿半径为R的圆周运动，运动学方程为 (SI) ，则ｔ时刻质点的法向加速度大小为________；角加速度=________。
3、质量为的物体，初速极小，在外力作用下从原点起沿轴正向运动，所受外力方向沿轴正向，大小为。
物体从原点运动到坐标为点的过程中所受外力冲量的大小为_________。
4、长为、质量为的均质杆可绕通过杆一端的水平光滑固定轴转动，转动惯量为，开始时杆竖直下垂，如图所示。
现有一质量为的子弹以水平速度射入杆上点，并嵌在杆中. ，则子弹射入后瞬间杆的角速度___________。
5、一圆锥摆摆长为I、摆锤质量为m，在水平面上作匀速圆周运动，摆线与铅直线夹角，则：(1) 摆线的张力T＝_____________________；(2) 摆锤的速率v＝_____________________。
6、图示曲线为处于同一温度T时氦（原子量4）、氖（原子量20）和氩（原子量40）三种气体分子的速率分布曲线。
其中曲线（a）是________气分子的速率分布曲线；曲线（c）是________气分子的速率分布曲线。
7、一个力F作用在质量为 1.0 kg的质点上，使之沿x轴运动．已知在此力作用下质点的运动学方程为 (SI)．在0到4 s的时间间隔内， (1) 力F的冲量大小I =__________________． (2) 力F对质点所作的功W =________________。
