控制器接线步骤方法
电动车控制器接线方法
电动车控制器接线方法
电动车控制器的接线方法可以根据不同的控制器型号和电动车车型有所差异，以下是一般电动车控制器的常见接线方法：
1. 电源接线：通常有三个电源线，分别为正极（红色）、负极（黑色）和档速线（通常是黄色或蓝色）。
正极和负极分别连接电池的正负极，档速线则连接到油门控制器上的对应档速线。
2. 电机接线：电机接线通常也有三根线，分别为A、B、C相线。
这三根线要分别与电机的三相线连接，连接顺序一般与电机上标有A1、A2、B1、B2、C1、C2的位置对应。
3. 油门接线：油门控制器一般有三根线，分别为正极（红色）、负极（黑色）和信号线（绿色或白色）。
正极和负极接上电池的正负极，信号线则连接到油门上的对应信号接口。
4. 刹车接线：刹车接线通常有两根线，分别为刹车开关线和刹车灯线。
刹车开关线连接到控制器上的刹车开关位置，刹车灯线连接到控制器上的刹车灯位置。
5. 其他接线：根据电动车的配件和功能不同，还可能涉及到其他接线，如前大灯接线、雨刷器接线等。
需要注意的是，以上接线方法仅供参考，具体操作还需要根据电动车的具体型号和控制器使用说明进行。
为了安全起见，建议找专业的维修人员进行接线。
电动车控制器接线顺序
电动车控制器接线顺序电动车控制器是电动车的关键部件之一，起着控制电动车运行和保护电动车电池等功能的作用。
正确的接线顺序对电动车的正常运行至关重要。
本文将介绍电动车控制器接线的顺序和步骤。
第一步：准备工作在开始接线之前，需要做一些准备工作。
首先，确保故障电动车的电池已经断电，并且车辆停靠在一个安全的地方。
其次，先了解电动车控制器的接口和线缆，查看说明书以及图示，熟悉各个接口的功能和位置。
第二步：连接电池首先，将电动车控制器的电池正极连接到电池组的正极，在连接之前，需要确保电动车电池是充足的电量。
然后，再将电动车控制器的电池负极连接到电池组的负极。
在连接电池时，应确保电池的正负极不要相接触，以免短路和电池发生危险。
第三步：连接驱动电机接下来，将电动车控制器的驱动电机相连。
根据电动车控制器的接口，找到对应的驱动电机接口，并将其连接到电动车的驱动电机上。
通常，接线的顺序是根据电动车制造商的标准来进行的，可以参考电动车的说明书或者咨询专业人士。
第四步：连接油门开关电动车控制器还需要连接油门开关，以控制电动车的加速和减速。
找到电动车控制器的油门开关接口，并将其与油门开关连接起来。
在连接油门开关时，应注意接线的正确性和固定性。
第五步：连接刹车开关为了保证电动车的安全性，在接线过程中需要连接刹车开关。
找到电动车控制器的刹车开关接口，将其与刹车开关连接起来。
在连接刹车开关时，确保刹车开关正确工作，并且接线牢固可靠。
第六步：连接灯光和信号线最后，将灯光和信号线连接到电动车控制器上。
灯光线通常包括前大灯、后尾灯和转向灯等，信号线一般是指指示灯、电量显示以及报警器等。
根据电动车的需求和接线口的标志，连接相应的灯光和信号线。
接线完成后，仔细检查所有的接线口是否连接正确，以及接线是否牢固。
如果发现有任何错误，应立即进行纠正。
接线完成后，再次检查整个电动车的电路是否正常。
需要注意的是，电动车控制器的接线顺序可能因不同的电动车型号和制造商而有所不同。
新国标电动车控制器 接线方法
新国标电动车控制器接线方法【最新版3篇】目录（篇1）1.新国标电动车控制器的简介2.新国标电动车控制器接线方法的概述3.新国标电动车控制器接线的具体步骤4.注意事项和常见问题5.结论正文（篇1）一、新国标电动车控制器的简介新国标电动车控制器是指符合我国最新电力驱动车辆国家标准的电动车控制器。
它是电动车的动力核心部件，主要负责接收电池的电能，并通过逆变器将其转换为适合电机运行的电流和电压。
新国标电动车控制器具有较高的效率和稳定性，能够满足电动车在各种路况和负载下的运行需求。
二、新国标电动车控制器接线方法的概述新国标电动车控制器接线方法主要包括以下几个方面：电源线接线、电机线接线、信号线接线、刹车断电控制线接线等。
各种接线方法都有各自的特点和注意事项，需要按照相关规定进行操作。
三、新国标电动车控制器接线的具体步骤1.电源线接线：将电池的正极（通常为红色线）连接到控制器的 VCC 接口，负极（通常为黑色线）连接到控制器的 VCC-接口。
注意连接时要识别清楚电池的正负极，避免接反。
2.电机线接线：将电机的三相线（黄、绿、蓝三线）分别连接到控制器的相应接口，最粗的红色线作为电源线连接到控制器的电源接口。
3.信号线接线：将转速信号线连接到控制器的转速信号接口，霍尔信号线连接到控制器的霍尔信号接口，刹车断电控制线连接到控制器的刹车断电控制接口。
4.其他接线：根据电动车的具体配置，还将其他相关线路（如仪表线、电锁线、红外对射传感器线等）连接到相应的接口。
四、注意事项和常见问题1.接线前要确保电源已关闭，避免触电事故。
2.接线时要使用足够截面积的导线，避免线损和安全隐患。
3.接线完成后要检查各个接头是否牢固，避免接头松动导致故障。
4.若出现接线故障，应及时关闭电源，并寻求专业人员帮助。
五、结论新国标电动车控制器接线方法较为简单，只需按照相关规定进行操作即可。
目录（篇2）1.新国标电动车控制器的简介2.新国标电动车控制器的接线方法3.接线时的注意事项4.结论正文（篇2）一、新国标电动车控制器的简介新国标电动车控制器是电动汽车的核心部件之一，它的功能是控制电机的转速和转矩，使得电机能够满足整车的需求。

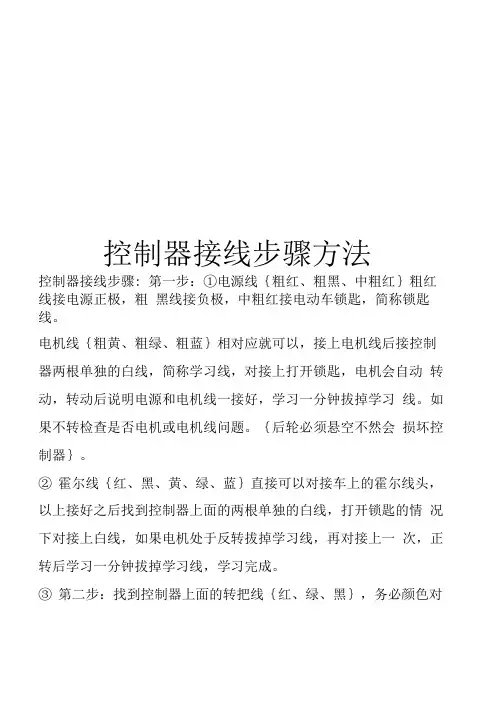

控制器接线步骤方法
控制器接线步骤方法控制器接线步骤: 第一步：①电源线｛粗红、粗黑、中粗红｝粗红线接电源正极，粗黑线接负极，中粗红接电动车锁匙，简称锁匙线。
电机线｛粗黄、粗绿、粗蓝｝相对应就可以，接上电机线后接控制器两根单独的白线，简称学习线，对接上打开锁匙，电机会自动转动，转动后说明电源和电机线一接好，学习一分钟拔掉学习线。
如果不转检查是否电机或电机线问题。
｛后轮必须悬空不然会损坏控制器｝。
②霍尔线｛红、黑、黄、绿、蓝｝直接可以对接车上的霍尔线头，以上接好之后找到控制器上面的两根单独的白线，打开锁匙的情况下对接上白线，如果电机处于反转拔掉学习线，再对接上一次，正转后学习一分钟拔掉学习线，学习完成。
③第二步：找到控制器上面的转把线｛红、绿、黑｝，务必颜色对应接。
接上后发现转把能控制转动就正常。
有的车转把线四根，其中一根是低电平刹车，低电平刹车不要管，可以不接。
四根线应该有三根线是双色线，统一样式的，这三根就是转把线。
例如｛车上的红白、蓝白、黑白，灰白｝红白接控制器转把上的红线，蓝白接控制器上转把线的绿色，黑白接控制器上面的黑色，转动转把如果正常即可，还有一根灰色接控制器上而低电平刹车黄黑，黄线刹车会正常。
④第三步：刹车断电｛黄黑｝低电平刹车｛紫色｝高电平刹车。
如果原车没有刹车断电不接，原车有刹车断电功能，用万能表电阻档位忆档｝双线插头量一下，其中一根线跟电源的负极想通，就接上低电平的黑线。
另外的一根接黄线上，如刚才所说转把线 4根的低电平已经接好。
如果是高电平是可以用万能表直流V档位，切记V底下是直线，不是弯曲线。
打开锁匙，刹车按着，｛必须按着刹把｝黑表笔量电源负极，红表笔把没有接的线量一遍，如果量到有35至80V的电压说明此线是高电平刹车线，如果没有那就说明您车上的是低电平刹车，无高电平刹车。
⑤仪表线｛单独蓝色｝接上仪表可以显示速度，关于液晶仪表信号接霍尔的黄、蓝、绿线即可，如果不行说明不可以用。
防盗器电源为红黑，重要红色为正极，黑色负极。

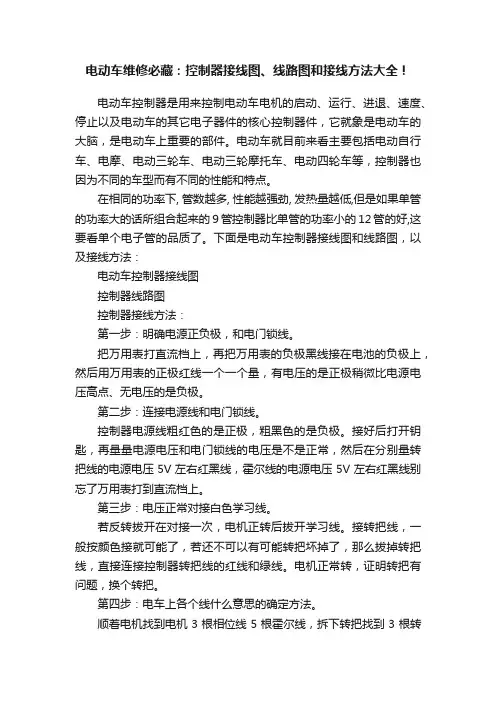

电动车维修必藏：控制器接线图、线路图和接线方法大全！
电动车维修必藏：控制器接线图、线路图和接线方法大全！电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件，它就象是电动车的大脑，是电动车上重要的部件。
电动车就目前来看主要包括电动自行车、电摩、电动三轮车、电动三轮摩托车、电动四轮车等，控制器也因为不同的车型而有不同的性能和特点。
在相同的功率下, 管数越多, 性能越强劲, 发热量越低,但是如果单管的功率大的话所组合起来的9管控制器比单管的功率小的12管的好,这要看单个电子管的品质了。
下面是电动车控制器接线图和线路图，以及接线方法：电动车控制器接线图控制器线路图控制器接线方法：第一步：明确电源正负极，和电门锁线。
把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。
第二步：连接电源线和电门锁线。
控制器电源线粗红色的是正极，粗黑色的是负极。
接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。
第三步：电压正常对接白色学习线。
若反转拔开在对接一次，电机正转后拔开学习线。
接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。
电机正常转，证明转把有问题，换个转把。
第四步：电车上各个线什么意思的确定方法。
顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。
拆开电瓶可以看到“+”电源正极“-”电源负极。
总的来说按大件找，按大件安装，最容易理解最准确。
第五步：测试霍尔好坏的方法。
整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。
控制器接线方法
控制器接线方法控制器接线方法是指将各个电器设备或电机与控制器进行正确连接的方法。
在实际操作过程中，正确的接线方法能够确保电器设备能够正常工作，并保障工作环境的安全。
下面将详细介绍几种常见的控制器接线方法及线头说明。
1.单相电机接线方法：在单相电机接线方法中，通常使用单相电源线、起动开关、过载保护器及单相电机进行连接。
常见的方式有：-直接接线法：电源线通过起动开关连接到单相电机，直接起动电机。
-磁性起动方式：电源线通过起动开关连接到磁力式起动器，起动器再将电源连接到单相电机。
-自动开始方式：电源线通过起动开关连接到自动开始器，开始器再将电源连接到磁力式接触器，接触器控制单相电机的运行。
2.三相电机接线方法：在三相电机接线方法中，使用三相电机线、主开关、控制电器及三相电机进行连接。
常见的方式有：-直接启动方式：三相电机线通过主开关连接到三相电机，直接启动电机。
-星角转换方法：三相电机线通过主开关连接到控制电器，控制电器实现星角转换后再将电源连接到三相电机。
-自动开始方法：三相电机线通过主开关连接到控制电器，控制电器再将电源连接到磁力式接触器，接触器控制三相电机的运行。
3.PLC控制器接线方法：PLC（可编程逻辑控制器）是一种高性能、多功能的控制装置，用于自动化控制系统中。
PLC控制器的接线方法有以下几种：-输入模块接线：将控制设备的输入线连接到PLC控制器的输入模块，检测输入信号并发送到PLC程序中进行处理。
-输出模块接线：将PLC程序处理后的输出信号通过输出模块连接到被控制的设备上，控制设备的运行状态。
-电源接线：将PLC控制器连接到电源上，供电给控制器及其相关设备。
-通信模块接线：将PLC控制器通过通信模块连接到上位机或其他设备上，实现与其他设备的数据交换。
4.电力控制器接线方法：电力控制器包括接触器、继电器、断路器等设备，用于控制电流、电压等电器设备的工作。
接线方法有以下几种：-直接接线法：将电源线通过接触器或继电器的触点与被控制设备的电源线连接，控制设备的开关状态。
控制器的接线方法
控制器的接线方法控制器的接线方法有许多种，主要取决于所使用的控制器的类型和功能需求。
下面我将详细介绍几种常见的控制器接线方法。
1. 直接接线法：直接接线法是最简单的一种接线方法，适用于简单的控制系统。
主要包括电源接线、输入端子接线和输出端子接线。
电源接线将控制器与电源连接，一般有两种方式：直接接入交流电源或者通过电源适配器接入直流电源。
输入端子接线将控制信号输入到控制器，一般是通过开关、传感器等设备将信号传输给控制器。
输出端子接线将控制器的输出信号连接到被控制的设备上，如电机、灯光等。
2. 继电器接线法：继电器接线法是一种常用的控制器接线方法，适用于需要实现多个电路的控制系统。
通过使用多个继电器进行控制，可以实现更复杂的功能。
接线方法包括电源接线、继电器输入端子接线和继电器输出端子接线。
电源接线方式与直接接线法相似，继电器输入端子接线主要是将控制信号输入到继电器上，通过控制继电器的通断状态来控制输出信号。
继电器输出端子接线将继电器的输出信号连接到被控制设备上。
3. PLC接线法：PLC（可编程逻辑控制器）是一种常用的现代化控制器，适用于较为复杂的控制系统。
PLC的接线方法相对较为复杂，主要包括电源接线、输入端模块接线、输出端模块接线和通信接线等。
电源接线方式与前两种方法类似，输入端模块接线是将输入信号连接到PLC的输入模块上，输出端模块接线是将PLC的输出信号连接到被控制设备上。
通信接线用于连接PLC与其他设备或者计算机进行数据传输，以实现远程监控或控制。
4. 变频器接线法：变频器是一种常用的电机控制器，主要用于调节电机的转速和运行方式。
变频器接线方法包括电源接线、输入信号接线和输出信号接线。
电源接线方式与前面的方法类似，输入信号接线是将控制信号（如启动、停止信号）输入到变频器上，输出信号接线是将变频器的输出信号连接到电机上。
此外，还需要注意接地线的连接，以确保系统的安全运行。
综上所述，不同类型的控制器有不同的接线方法，通常包括电源接线、输入信号接线和输出信号接线。
液位控制器接线方法
液位控制器接线方法液位控制器接线方法主要是为了监测液体的水平高度，并将这个水平高度的信息传输至控制器，在控制器上进行处理，从而实现对液位的控制。
液位控制器凭借着其可靠稳定的性能和简单便捷的安装方式，广泛应用于各种物料、仓库、封闭式水池等场所的液位自动控制。
液位控制器接线方法和实施步骤1.准备工作：在安装之前，需要检查设备的运行状态，检查液位控制器的外观是否损坏，以及电压是否符合电源的标准。
在接线之前，应先将电源关闭，以确保操作的安全性。
2.分析系统环境：在确定控制设备的位置之前，首先需要对所在环境进行分析，判断系统的性质、工作温度、液位区间、电气极性等各种因素，以便更好地运用液位控制器。
3.安装和配置：确定设备位置之后，进行设备安装和配置。
选择适合的控制器进行安装，并根据液位改变情况进行相应配置，包括调整检测范围、液位报警值、液位自动排水等。
4.接线连接：液位控制器一般需要配合其他设备一起使用，所以需要进行接线连接，例如液位电极到控制器的连接。
具体的接线方式采用大致相同的程序：首先将接线盒上的接线口按照其使用颜色进行连接，然后，将最外层的绝缘材料去掉，将电线的导体和插头按照其使用颜色进行插入，并检查插入是否到位。
5.检查电路和电器元件：安装完毕后，需要打开控制器的电源，检查液位电极，检查控制器是否正常工作、电路是否连接正确、照明是否正常以及其他电器元件是否正常。
液位控制器接线方法的注意事项液位控制器的安装和接线是一项复杂的任务，需要严格遵守以下注意事项才能保证接线的质量和可靠性：1.选用合适的液位控制器：不同类型的液位控制器适用于不同的液位监测需求，应根据实际情况选择合适的液位控制器。
2.正确安装设备：合理安装设备可以避免日后因设计不合理而造成的损害。
3.合理布线：布线应尽可能地避免噪声和干扰，避免信号混乱和误判。
4.避免电器元件过度使用导致电器元件损坏。
5.按照使用说明书进行正确连接：做好标准化的线路接入，避免连接失误造成损伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制器接线步骤：
第一步：①电源线{粗红、粗黑、中粗红}粗红线接电源正极，粗黑线接负极，中粗红接电动车锁匙，简称锁匙线。
电机线{粗黄、粗绿、粗蓝}相对应就可以，接上电机线后接控制器两根单独的白线，简称学习线，对接上打开锁匙，电机会自动转动，转动后说明电源和电机线一接好，学习一分钟拔掉学习线。
如果不转检查是否电机或电机线问题。
{后轮必须悬空不然会损坏控制器}。
②霍尔线{红、黑、黄、绿、蓝}直接可以对接车上的霍尔线头，以上接好之后找到控制器上面的两根单独的白线，打开锁匙的情况下对接上白线，如果电机处于反转拔掉学习线，再对接上一次，正转后学习一分钟拔掉学习线，学习完成。
③第二步：找到控制器上面的转把线{红、绿、黑}，务必颜色对应接。
接上后发现转把能控制转动就正常。
有的车转把线四根，其中一根是低电平刹车，低电平刹车不要管，可以不接。
四根线应该有三根线是双色线，统一样式的，这三根就是转把线。
例如{车上的红白、蓝白、黑白，灰白}红白接控制器转把上的红线，蓝白接控制器上转把线的绿色，黑白接控制器上面的黑色，转动转把如果正常即可，还有一根灰色接控制器上面低电平刹车黄黑，黄线刹车会正常。
④第三步：刹车断电{黄黑}低电平刹车{紫色}高电平刹车。
如果原车没有刹车断电不接，原车有刹车断电功能，用
万能表电阻档位{K档}双线插头量一下，其中一根线跟电源的负极想通，就接上低电平的黑线。
另外的一根接黄线上，如刚才所说转把线4根的低电平已经接好。
如果是高电平是可以用万能表直流V档位，切记V底下是直线，不是弯曲线。
打开锁匙，刹车按着，{必须按着刹把}黑表笔量电源负极，红表笔把没有接的线量一遍，如果量到有35至80V的电压说明此线是高电平刹车线，如果没有那就说明您车上的是低电平刹车，无高电平刹车。
⑤仪表线{单独蓝色}接上仪表可以显示速度，关于液晶仪表信号接霍尔的黄、蓝、绿线即可，如果不行说明不可以用。
防盗器电源为红黑，重要红色为正极，黑色负极。
有强大电压电流，不可以用手碰线头，小心谨慎，接防盗器电源，给予防盗器供电。
⑥防盗器信号线{蓝、棕、橙}橘黄色线和电源同样的电压，{必须橙色接防盗器橙色}，蓝色为防盗器锁电机功能，棕色为信号，接上后可以使用防盗器。
⑦三档变速{粉红、紫}黑色为负极，说明书的粉红色是高速，紫色是低速不一定正确，但是可以试一试，。
⑧巡航线{粉红色、黑色}接头可以上8秒巡航{无巡航开关，关掉锁匙再打开8秒自动巡航}，有巡航开关接上，在行驶时按一次巡航开关可以巡航，进入巡航后转把再转动一次即可解除巡航。
㈠控制器与电动车上5根主线{红、黑、黄、蓝、绿}务必要接紧，接不紧主线温度会升高，接触不好容易烧坏主线。
㈡判断控制器的好与坏最好的检测方法：把电动车后轮悬空，打开锁匙通电，对接上控制器的学习线，如果转动说明控制器没有问题。
安装与维修使用说明：关于控制器维修与判断
1、防盗器检测控制器的防盗功能是否好坏，把控制器防盗功能防盗信号线{棕色线}和控制器负极短接，如果电机很沉以及电机悬空用手转动有阻力说明控制器的防盗功能完好，检查以及跟换防盗器。
2、倒车把车的倒车线拔掉，再把控制器倒车功能线{灰色、黑色}短路上，转动转把如果有倒车说明控制器倒车功能正常。
3、转把最简单的检查电动车的转把是否是坏就是短接控制器功能线上的转把线红绿线{后轮悬空}短接上如果电机转动说明控制器是好的。
转把转动一下电机有动静，但是启动不了，会抖动一下，这样问题就是霍尔损坏，用上面方法检测霍尔，我们的控制器霍尔坏了使用会起步会抖动。
4、刹车断电控制器有两种刹车断电，一种是低电平刹车，还有一种是高电平刹车。
控制器坏后轮抱死推不动电机悬空对接学习线后轮不转。
