灯具安装技术交底(最新整理)
灯具安装施工技术交底
灯具安装施工技术交底一、施工准备1、材料要求（1）灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。
灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。
（2）灯具导线：照明灯具使用的导线其电压等级不应低于交流500V，其最小线芯截面应符合规定。
（3）其他材料：膨胀螺栓、尼龙胀管、木螺丝、螺栓、螺母、垫圈、弹簧垫圈、塑料胀管、灯头铁件、铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器、电容器、起辉器、吊盒、软塑料管，自在器、吊链、线卡子、灯罩、尼龙丝网、焊锡、焊剂（松香、酒精）、橡胶绝缘带、粘塑料带、黑胶布、砂布、抹布、石棉布等。
2、主要机具（1）红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。
（2）手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥。
（3）活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。
（4）台钻、电钻、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳等。
3、作业条件（1）在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下吊杆。
（2）盒子口修好，木台、木板油漆完。
（3）对灯具安装有影响的模板、脚手架已拆除。
（4）顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。
二、操作工艺1、工艺流程检查灯具→组装灯具→安装灯具→通电试运行2、灯具检查（1）根据灯具的安装场所检查灯具是否符合要求：在易燃和易爆场所应采用防爆式灯具；有腐蚀性气体及特别潮湿的场所应采用封闭式灯具，灯具的各部件应做好防腐处理。
（2）户外灯具应采用有泄水孔的封闭式灯具。
（3）除敞开式外，其他各类灯具灯泡容量在 100W 及以上者均应采用瓷质灯头。
（4）灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的端头需盘圈，涮锡。
（5）灯箱内的导线不应过于靠近热光源，并应采取隔热措施。
（6）各种标志灯的指示方向正确无误；应急灯必须灵敏可靠。
灯具安装技术交底
1、设备区采用单管、双管荧光灯具,安装一般分为壁装、管吊和嵌入式安装三种方式;
2、壁装灯标高均为2.8m,在风道里面的壁装灯均采用三防灯;管吊灯安装标高均为2.8m,嵌入式荧光灯安装标高以装修吊顶为准;
3、设备区过道里面灯具,安装高度具体依据现场施工情况定;
4、厕所灯具为密闭吸顶灯,安装标高以装修的吊顶为准;
3、材料准备：
绝缘胶带、电线、压线鼻子、各类符合设计要求的灯具等;
4、作业条件
风、水、电专业设备安装完成,涉及交叉作业的弱电专业安装完成,有可能损坏已安装灯具或灯具安装后不能再进行施工的装饰工作应全部结束;
二、工艺流程
1、工艺流程
2、作业步骤
放线确定灯具的位置,然后进行灯具组装,安装灯具,接线,通电试亮;
19、疏散标志灯的设置,不影响正常通行,且不在其周围设置容易混同疏散标志灯的其他标志牌;
四、质量控制要点
1、检查灯具的型号、规格符合设计要求,附有相关产品合格证；
2、变电所高、低压盘及母线正上方不得安装灯具；事故照明灯应有特殊标志；
3、公共区灯具应密切结合装饰专业图纸,保证灯具安装完毕后,保持灯具水平一致、美观；
5、施工时应当注意对其他工种劳动成果的保护;
交底单位：
交底人：
审核人：
年月日
交底对象：
接受交底人：
年月日
11、灯具在搬运时,必须采取防震、防破碎、防变形和漆面金属层受损的措施,灯具应预组装好后再到现场安装；
12、当灯具距地面高度小于2.4m时,须安装接地线或采用低压供电36V,灯具的可接近裸露导体必须接地PE或接零PEN可靠,并应有检查灯具、组装灯具、安装灯具、通电试运行、验收、专用接地螺栓,且有标识；
灯具安装技术交底
灯具安装技术交底1. 灯具的安全性在灯具的安装过程中，安全性是最重要的问题。
因此，在进行灯具安装过程中，必须要确保以下几点：•防止电击：在安装灯具前，需要切断电源，避免出现电击的情况。
如果无法切断电源，则需要使用绝缘手套等防止电击的工具。
•防止烧毁：需要根据灯具规格选择合适的灯泡或LED灯，不要使用功率过大的灯泡或LED灯，避免出现烧毁的情况。
•防止松动：装配灯具时，需将所用材料紧固好，确保装配紧密，避免灯具松动或脱落的情况发生。
2. 灯具的安装工具在安装灯具时需要使用以下工具：•手电钻：在灯具安装时，需要在墙面或天花板上打孔，手电钻就是最常用的工具之一。
•手电钳：这种工具比较小巧，适用于灯座的钳紧。
•绝缘手套：这是为了确保安全性而使用的工具。
在针对特殊情况进行维修等操作时，最好佩戴此手套。
3. 灯具安装步骤接下来，我们将介绍灯具的具体安装步骤：1.确定安装位置：首先，需要确定安装的位置，按照灯具的规格确定孔位大小和位置，即灯座的位置。
2.打孔：使用手电钻在墙面或天花板上打好孔位。
3.固定线管：在墙面或天花板上，将线管用膨胀螺栓或其它仿制品固定好。
4.连接电线：根据连接灯具和线管的位置，把灯座和线管连接。
5.安装灯具：调整好灯座的位置和高度，将灯具固定上即可。
4. 灯具维护灯具在使用时，还需要进行周维护，以确保其正常工作。
常见的维护方式有：•定期清洁：使用清洁布，清洗杂物，以便保持灯具的清洁，并且让光线更加明亮。
•定期检查：定期检查灯座和电线是否处于良好的状态，是否有松动或老化现象，如有问题及时进行更换或修复。
•及时更换光源：若光源发生故障，及时更换。
5. 总结在灯具的安装中，安全是最重要的，一定要保持高度警惕，确保安全。
同时，正确使用工具和进行正确的安装步骤也是十分必要的。
平时的维护也非常重要，只有定期维护，才能保证灯具正常工作。
灯具安装施工技术交底
灯具安装施工技术交底随着现代科技和设计技术的不断发展，灯具的种类和风格越来越多样化，人们对于灯具的选择也越来越讲究。
同时，在家居和商业场所的装修过程中，灯具的安装显得至关重要。
因此，本文将对灯具安装施工技术进行交底，为大家提供一些实用的安装技巧和常见问题的解决方法。
灯具安装前的准备工作在进行灯具的安装前，需要做好以下准备工作：1. 确定灯具的种类和位置在进行灯具安装前需要对灯具的种类和位置进行仔细的计划和分析，并根据不同的需求选择不同的灯具形式和照明方式。
例如，选择吸顶灯需要根据房间面积和实际情况合理安装，且选择下垂吊灯需要注意其长度和高度，光源的角度和灯具的位置等等。
2. 测量尺寸和准确位置在进行安装前，必须仔细测量灯具的每个零件的尺寸和准确位置，以确保安装顺利进行。
在处理木材或石材等硬质地面时，需要使用手持电钻和电锤等专业工具预留出安装孔位。
3. 制定详细的安装计划和流程在进行灯具的安装时，需要制定详细的安装计划和流程，并与相关人员进行充分沟通和交流。
工人需要根据计划安排安装灯具的时间和地点，并了解细节操作，避免在实际施工中出现错误和浪费。
灯具安装的具体步骤1. 选择合适的安装工具在进行灯具的安装时，需要选择合适的工具和材料，以确保安装质量。
常见的工具有扳手、螺丝刀、螺丝钉、电钻、电锤等，而常见的材料则有灯座、灯头、电线、保险丝等。
2. 将灯具配件分开并安装在将灯具分开的每个零件安装之前，需要检查质量和正确性。
然后可以根据安装说明书进行依次安装，并根据灯具的大小和形式决定配件的位置。
3. 安装灯座和电线在安装灯座和电线时，必须格外小心，确保电线的接合处牢固可靠，避免在使用灯具时产生火灾和电击危险。
在进行接线时，需先将电源总开关关闭，并采用复合电器插头和电器插头等吸附装置来防止意外。
4. 确定电器箱位置和连接线在安装灯具时，需要根据安全规范规定确定电器箱位置和连接线，并使用专业电工钳和电动螺丝刀等工具进行固定定位，避免电器箱的不稳定和漏电。
灯具安装技术交底

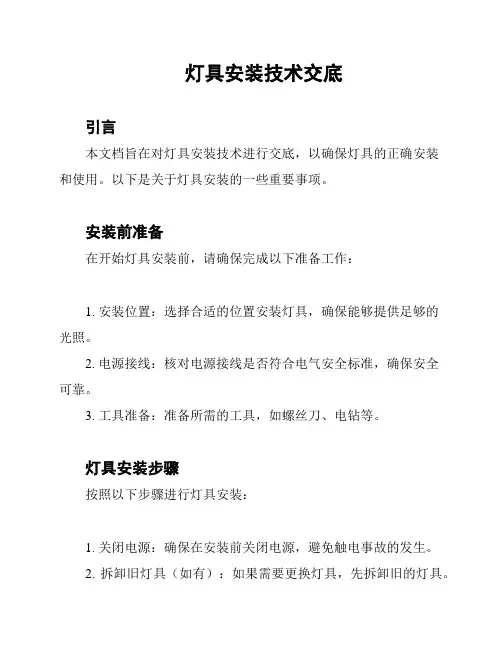

灯具安装技术交底
引言
本文档旨在对灯具安装技术进行交底，以确保灯具的正确安装
和使用。
以下是关于灯具安装的一些重要事项。
安装前准备
在开始灯具安装前，请确保完成以下准备工作：
1. 安装位置：选择合适的位置安装灯具，确保能够提供足够的
光照。
2. 电源接线：核对电源接线是否符合电气安全标准，确保安全
可靠。
3. 工具准备：准备所需的工具，如螺丝刀、电钻等。
灯具安装步骤
按照以下步骤进行灯具安装：
1. 关闭电源：确保在安装前关闭电源，避免触电事故的发生。
2. 拆卸旧灯具（如有）：如果需要更换灯具，先拆卸旧的灯具。
3. 安装灯座：将灯座固定在安装位置上，使用螺丝刀进行固定。
4. 连接电源线：将灯座的电源线与接线盒或电源线连接。
5. 安装灯具：将灯具安装到灯座上，并确保牢固稳定。
6. 接通电源：在完成安装后，再次核对电源是否关闭，然后接
通电源，测试灯具是否正常工作。
使用注意事项
在使用灯具过程中，请注意以下事项：
1. 定期清洁：定期清洁灯具，保持其良好的光照效果。
2. 避免潮湿环境：避免将灯具安装在潮湿的环境中，以确保安
全和寿命。
3. 注意电源：使用时注意保持电源的安全和稳定，避免电路过载。
结论
通过遵循以上指导，正确安装和使用灯具，可以确保灯具的正
常工作和寿命。
如有任何问题或疑问，请及时咨询相关专业人士。
灯具安装工程安全技术交底
灯具安装工程安全技术交底简介本文档旨在向参与灯具安装工程的工作人员进行安全技术交底，以确保工程顺利进行并避免意外发生。
在进行灯具安装过程中，必须遵守相关的安全规定和操作要求，以保护人身安全和财产安全。
安全要求1. 所有工作人员必须穿戴符合安全标准的个人防护装备，包括安全帽、防滑鞋和手套等。
2. 在进行高空灯具安装时，必须使用合适的防坠落设备，如安全带和安全网等。
3. 在进行电气连接时，必须确保断电并使用绝缘工具，以避免触电风险。
4. 在操作吊装设备时，必须严格按照操作规程进行操作，并确保灯具固定牢固。
5. 根据工程要求，合理安排施工进度，避免过度疲劳导致意外事故。
6. 防止灯具和其他材料堆放不当造成的滑倒或碰撞事故。
灯具安装步骤1. 在进行灯具安装工程前，必须进行现场勘察和评估，并制定详细的工作计划。
2. 根据工作计划，合理安排材料和工具的准备，确保施工过程顺利进行。
3. 在进行灯具安装前，必须对相关电气设备进行断电操作，并使用绝缘工具进行电气连接。
4. 根据灯具的安装位置和要求，采取合适的固定方法，确保灯具安装牢固可靠。
5. 完成灯具安装后，必须进行相关测试和验收，确保灯具正常工作且符合要求。
应急措施1. 在施工过程中，如遇恶劣天气或其他紧急情况，必须立即停止工作并撤离现场。
2. 工作人员必须熟悉灭火器的使用方法和位置，并确保灭火器正常可用。
3. 在紧急情况下，工作人员必须按照应急预案进行行动，并遵守现场指挥人员的安排。
以上是对灯具安装工程安全技术的交底内容，请所有参与工程的人员务必遵守并执行。
在施工过程中，如发现任何安全隐患或问题，请立即上报相关责任人。
祝工程顺利完成！。
灯具安装技术交底
灯具安装技术交底一、工程概述本工程为_____，涵盖了多种不同类型的灯具安装，包括吊灯、吸顶灯、壁灯、射灯等。
为确保灯具安装的质量和安全，特进行本次技术交底。
二、施工准备1、材料准备灯具：根据设计要求选择合适的灯具型号、规格、品牌等，确保灯具质量合格，外观无损坏、变形等缺陷。
配件：如灯座、灯罩、灯泡、灯头、螺丝、膨胀管等，应齐全且质量良好。
电线：根据灯具功率和安装位置，选择合适规格的电线，如 BV 线等，电线应具备良好的绝缘性能。
工具：如电钻、螺丝刀、钳子、扳手、卷尺、水平仪等，确保工具齐全且性能良好。
2、技术准备熟悉施工图纸和技术规范，明确灯具的安装位置、数量、型号等要求。
确定灯具的安装方式和固定方法，制定详细的施工方案。
对施工人员进行技术培训，使其掌握灯具安装的技术要点和操作规程。
3、现场准备清理施工现场，确保安装位置无杂物、灰尘等。
检查预留孔洞、预埋件等是否符合设计要求，如有偏差应及时处理。
接通施工电源，确保施工用电安全可靠。
三、灯具安装工艺流程1、吊灯安装确定安装位置：根据设计图纸，在天花板上确定吊灯的安装位置，并用记号笔做好标记。
打孔：使用电钻在标记处打孔，孔的深度和直径应根据膨胀管的规格确定。
安装膨胀管：将膨胀管敲入孔内，确保膨胀管牢固可靠。
安装吊钩：将吊钩用螺丝固定在膨胀管上，注意吊钩的方向应正确。
接线：将吊灯的电源线与预留的电线连接，连接处应使用绝缘胶布包扎牢固。
安装灯罩和灯泡：将灯罩安装在吊灯上，然后安装灯泡。
调试：接通电源，调试吊灯的高度、角度和亮度等，确保其符合设计要求。
2、吸顶灯安装确定安装位置：根据设计图纸，在天花板上确定吸顶灯的安装位置，并用记号笔做好标记。
打孔：使用电钻在标记处打孔，孔的数量和直径应根据吸顶灯的安装方式确定。
安装膨胀管或螺丝：如果是使用膨胀管固定，将膨胀管敲入孔内；如果是使用螺丝固定，直接将螺丝拧入孔内。
接线：将吸顶灯的电源线与预留的电线连接，连接处应使用绝缘胶布包扎牢固。
灯具安装技术交底(大全)
灯具安装技术交底(大全)灯具安装技术交底施工准备在灯具安装前，必须熟悉电气安装图纸，并根据设计安装图纸制定材料计划。
灯具的型号、规格和数量必须符合设计要求。
建筑和构筑物的土建工程质量必须符合现行的建筑工程施工质量验收规范中的有关规定。
在灯具安装前，建筑工程必须满足以下条件：①对灯具安装有妨碍的模板、脚手架必须拆除；②顶棚、地面等抹灰工作必须完成，地面清理工作应结束，房门可以关锁的情况下安装。
在结构施工中，必须配合土建已做好灯具安装所需预埋件的预埋工作。
安装灯具用的接线盒口必须已修好。
成排或对称及组成几何的灯具安装前必须进行测量画线。
已向安装灯具的操作人员做好技术交底。
材质要求各种灯具的型号、规格必须符合设计要求和国家标准的规定。
配件必须齐全，无机械损伤、变形、油漆剥落和灯罩破裂、灯箱歪翘等现象。
各种型号的灯具应有合格证。
在进场时必须做验收检查并做好记录。
灯具配线严禁外露，灯具使用导线电压等级不低于交流500V，引向每个灯具的导线线芯最小不小于1.0mm。
灯座必须无机械损伤、变形、破裂等现象。
钢管做灯具吊管时，钢管内径不小于10mm，钢管壁厚不小于1.5mm。
固定花灯的吊钩，其圆钢直径不小于灯具吊挂销、钩的直径，不小于6mm，对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的1.25倍做过载试验。
根据灯具的重量选用相应规格的镀锌材料做支架。
其他材料包括白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料胀管、螺栓、螺母、垫圈等。
工器具必备工具包括卷尺、小线、线坠、水平尺、铅笔、记号笔和安全带。
手锤、剥线钳、扁口钳、尖嘴钳、丝锥、一字、十字改锥、活口扳手等手动工具。
电钻、电锤、工具袋、人字梯、角磨机等电动工具。
万用表、兆欧表等电气测试仪器。
电烙铁、焊锡、焊剂、锡锅、电工常用工具等。
灯具安装技术要求灯具安装的一般要求包括：灯具的型号、规格及安装形式、高度应符合设计要求，安装牢固，照明灯具外壳均应接地，灯具的相线应经开关控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔热措施,并选用冷光源的灯具。 （3） 安装在绝缘台上的电气照明装置,其导线的接头绝缘部分应伸出绝缘台的
表面。 （4） 电气照明装置的接线应牢固,电气接触应良好；需接地或接零的灯具非带电
金属部分应有明显标志的专用接地螺丝。 （5） 额定电压 220Ⅴ金属灯具的保护接地要求:
7、 壁灯妥装。用接线盒安装壁灯时,首先根据灯具的外形选择合适的塑料(木)台, 把灯具摆放在上面,四周留出的余量要对称,然后用电钻在木台上开出线孔和安 装孔,在灯具的底板上开安装孔,将灯具的灯头线从木台的出线孔中甩出,在接 线盒内接头,并包扎严密,将接头塞入盒内,之后把塑料(木)台对正接线盒,紧贴 墙面,用机螺丝将塑料(木)台直接固定在盒子耳朵上,调整塑料(木)台使其平整 不歪斜,最后配好灯泡、灯伞或灯罩。安装在室外的壁灯应打泄水孔,木台与墙 面之间应加胶垫。
（二） 材料要求 1、 灯具：各种灯具的型号、规格必须符合设计要求和国家标准的规定。配件齐全, 无机械损伤、变形、油漆剥落、灯罩破裂和灯箱歪翘等现象,各种型号的照明灯 具应有出厂合格证、“CCC”认证标志和认证证书复印件,进场时做验收检查井 做好记录。 2、 灯具导线:灯具配线严禁外露,灯具使用导线电压等级不低于交流 500V,引向每 个灯具的导线线芯最小不小于 1.Omm2。 3、 灯座:无机械损伤、变形、破裂等现象。 4、 塑料(木)台:塑料台应有足够的强度,受力后无弯翘变形等现象。木台应完整、 无劈裂,油漆完好无脱落。 5、 吊管:钢管做灯具吊管时,钢管内径不小于 10mm,钢管壁厚不小于 1.5mm。 6、 吊钩；固定花灯的吊钩,其圆钢直径不小于灯具吊挂销、钩的直径,不小于 6mm, 对于大型花灯、吊装花灯的固定及悬吊装置应按灯具重量的 2 倍做过载试验。 7、 瓷接头:应完好、无损,配件齐全。 8、 支架：艰据灯具的重量选用相应规格的镀锌材料做支架。 9、 其他材料:白炽灯、荧光灯、镇流器、启辉器、吊盒、绝缘带、软塑料管、塑料 胀管、木螺丝、螺栓、螺母、垫圈等。
第 20.2.3 条
目 4 防爆灯具及开关的安装检查
第 20.2.4 条
三、 工艺流程
熟悉图纸→检查灯具→安装灯具→通电试运行
四、 操作工艺
（一） 熟悉图纸 灯具安装前应熟悉电气安装图纸,根据设计安装图纸作材料计划,灯具的型号、规
格、数量要符合设计要求。 （二） 检查灯具
1、 各种灯具的型号、规格及外观质量必须符合设计要求和国家标准,并且厂家提供 的技术文件中应有灯具组装、安装说明及合格证。
第 19.1.6 条
1 引向每个灯具的导线线芯最小截面积
第 19.2.1 条
2 灯具的外形，灯头及其接线检查 一
3 变电所内灯具的安装位置 般
4 装有白炽灯泡的吸顶灯具隔热检查 项
5 在重要场所的大型灯具的玻璃罩安全措施 目
6 投光灯的固定检查
第 19.2.2 条 第 19.2.3 条 第 19.2.4 条 第 19.2.5 条 第 19.2.6 条
7 室外壁灯的防水检查
第 19.2.7 条
（二） 专用灯具安装
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
项序
项目
允许偏差或允许值
1 36V 及以下行灯变压器和行灯安装
第 20.1.1 条
主
游泳池和类似场所灯具的等电位联结，电源的专用漏电保护
2
控
装置
第 20.1.2 条
项 3 手术台无影灯的固定、供电电源的电线选用
第 20.1.3 条
目 4 应急照明灯具的安装
第 20.1.4 条
5 防爆灯具的选型及其开关的位置和高度
第 20.1.5 条
一 1 36V 及以下行灯变压器和行灯安装
第 20.2.1 条
般 2 手术台无影灯安装检查
第 20.2.2 条
项 3 应急照明灯具光源和灯罩选用
（三） 主要机具 1、 卷尺、小线、线坠、水平尺、铅笔、安全带等。 2、 手锤、扎锥、剥线钳、扁口钳、尖嘴钳、丝锥、一字或十字改锥等。 3、 台钻、电钻、电锤、工具袋、高凳等。 4、 万用表、兆欧表等。 5、 电烙铁、焊锡、焊剂、电工常用工具等。
二、 质量要求
（一） 常用灯具安装
质量要求符合《建筑电气工程施工质量验收规范》(GB5
主 1 灯具的固定
第 19.1.1 条
控 2 花灯吊钩选用、固定及悬吊装置的过载试验
第 19.1.2 条
项 3 钢管吊灯灯杆检查
第 19.1.3 条
目 4 灯具的绝缘材料耐火检查
第 19.1.4 条
5 灯具的安装高度和使用电压等级
第 19.1.5 条
6 距地高度小于 2.4m 的灯具可接近裸露导体的接地或接零
9、 组合式吸顶花灯安装。 （1） 组合式吸顶花灯的组装 ① 首先将灯具的托板放平,如果托板为多块拼装而成的,就要将所有的边框 对齐,并用螺丝固定,将其连成一体,然后按照说明书及示意图把各个灯头 装好。 ② 确定出线和走线的位置,将瓷接头用机螺丝固定在托板上。 ③ 根据己固定好的瓷接头至各灯头的距离掐线,把掐好的导线削出线芯,盘 好圈后进行涮锡,然后压入各个灯头,理顺各灯头的相线和零线,用线卡子 分别固定后按供电要求分别压人瓷接头灯具组装完后,根据预埋的螺栓和 灯头盒的位置,在灯具的托板上找出或用电钻开好安装孔和出线孔,准备 进行现场安装。
露； （4） 使用螺纹灯日时,相线必须压在灯芯柱上；
（5） 荧光灯接线按厂家提供的接线图正确接线。 4、 特种灯具检查:
（1） 各种标志灯的指示方向正确无误； （2） 应急灯必须灵敏可靠； （3） 事故照明灯具应有特殊标志； （4） 供局部照明的变压器必须是双圈的,一次应装有熔断器； （5） 携带式局部照明灯具用橡套导线。 （三） 灯具安装 1、 一般要求。 （1） 安装电气照明装置一般采用预埋接线盒、吊钩、螺钉、膨胀螺栓或塑料塞
5、 白炽软线吊灯用法兰盘安装。 （1） 软线加工:吊灯根据设计数量及安装高度掐好灯线长度进行组装,首先将掐 好的灯线两端涮锡,套上保护用的塑料软管,一端接好灯座,另一端穿入法 兰盘内打好接扣后准备进行现场安装。
（2） 灯具安装:把从塑料(木)台甩出的按灯线留出适当维修长度,削出线芯,线芯 应高出塑料(木)台的台面。首先将法兰盘内的吊灯软线在从塑料(木)台甩 出的接灯线线芯上缠绕 5 圈后,将接灯线芯折回压紧、涮锡后,用粘塑料带 和黑胶布分层包扎紧密,将包好的接头调顺,扣于法兰盘内,法兰盘与塑料 (木)台中心找正后用木螺丝固定即可。
① 灯具的灯头引线应选用与配管材质相同的金属软管或阻燃波纹管保护, 保护软管长度不超过一米。
② 灯头线保护软管的两端用软管专用接头分别与线管、灯头盒及灯具的箱 罩、接线盒连接牢固。
③ 灯具应固定在专设的框架上,不应使吊顶龙骨承受灯其荷载。 2、 塑料(木)台安装
在顶板上安装塑料(木)台前先将塑料(木)台的出线孔钻好,木台的厚度不小于 12mm、不腐朽。然后检查灯线回路是否正确,安装塑料(木)台时,将灯线从塑料(木)台 的出线孔中穿出,将塑料(木)台紧贴住建筑物表面并对准灯头盒螺孔,用螺丝将塑料 〈木〉台固定牢固。如果在圆孔板上固定塑料(木)台,应按图 5-25 施工。
6、 白炽软线吊灯用自在器安装。 （1） 软线加工:首先根据灯具的安装高度及数量,把灯吊线全部预先掐好,应保 证在吊线全部放下后.其灯泡底部距地面高度为 0.8～1.1m 之间。将吊线两 端线芯削出进行涮锡,根据己掐好的吊线长度断取软塑料管,并将塑料管的 两端管头剪成两半,其长度为 20mm,然后把吊线穿入塑料管,把自在器穿套 在塑料管上,然后将吊盒盖和灯座盖分别套入吊线两端,再将剪成两半的软 塑料管端头紧密搭接,加热粘合,然后挽好保险扣,将灯座盖盖好,准备进行 现场安装。 （2） 灯具安装:安装前首先将塑料(木)台甩出的接灯线与吊线盒底座接线螺丝进 行连接后并固定吊线盒底座,之后将己经组装好的吊盒内的灯线与吊线盒 底座接线螺丝进行连接后拧紧吊线盒盖,将吊灯放垂直即可安装完毕。
一、 施工准备
（一） 作业条件 1、 灯具安装有关的建筑和构筑物的土建工程质量应符合现行的建筑工程施工质量 验收规范中的有关规定。 2、 灯具安装前建筑工程应满足: （1） 对灯具安装有妨碍的模板、脚手架必须拆除。 （2） 顶棚、地面等抹灰工作必须完成,地面清理工作应结束,房门可以关锁的情况 下安装。 3、 在结构施工中配合土建己做好灯具安装所需预埋件的预埋工作。 4、 安装灯具用的接线盒口已修好。 5、 成排或对称及组成几何形状的灯具安装前应进行测量画线。
2、 灯具的配线应齐全,无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪斜等现象。 3、 灯内配线检查:
（1） 灯内配线应符合设计要求及有关规定,导线绝缘良好,无漏电现象； （2） 穿入灯箱的导线在分支连接处不得承受额外应力和磨损,多股软线的端头
需盘圈、涮锡； （3） 灯箱内的导线不应过于靠近热光源,并采取隔热措施,灯具内配线应严禁外
① 凡安装距地面高度低于 2.4m 的灯具其金属外壳必须连接保护地线。 ② 凡能进人的吊顶上安装一般及特殊用途的灯具,由于使用及维修不便,为
了安全其灯具金属外壳应连接保护地线。 ③ 灯具的保护接地线应与灯具的专用接地螺丝可靠连接,其保护接地线截
面应根据灯具的相线截面选择,当灯具相线截面小于 1.5mm2 时其保护线 截面不小于 1.5mm2 铜芯绝缘线。 （6） 灯具固定应牢固可靠,每个灯具固定用的螺丝或螺栓不少于 2 个。 （7） 当吊灯灯具重量大于 3kg 时,应采用预埋吊钩或螺栓固定。当软线吊灯灯具 重量大于 0.5kg 时,应增设吊链或用钢管来悬吊灯具。 （8） 采用钢管做灯具的吊杆时,钢管内径一般不小于 10mm,壁厚不小于 15mm。 （9） 链吊式灯具的吊链应使用法兰盘、镀锌铁链或承载电线等配套产品。吊链 灯的灯具不应受拉力,灯线必须与吊链编插在一起。 （10） 软线吊灯的软线两端应做保护扣,两端芯线必须涮锡。 （11） 带有自在器的软线吊灯,吊线应选用护套软线或套塑料软管保护,灯口应选 用安全灯口。吊线垂直展开后灯其底部对地面距离应按图施工,图纸未明确 时不低于 0.8m。 （12） 在潮湿及有腐蚀气体的地方安装木台时,应加设椽皮垫圈、木台四周刷一遍 防水漆。再刷两遍白漆,以保持木质干燥。 （13） 在保证灯具底座不露光及维修不损坏吊顶的情况下,为节省原材料,底座在 ф250mm 以上的灯具吸顶安装时可不加装木台。 （14） 嵌人顶棚内的照明灯具安装应符合下列要求；
