电线电缆规格型号说明及含义————————————————————————————————作者：————————————————————————————————日期：电线电缆规格型号说明及含义电线电缆规格型号说明注：B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。
V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。
L（L）——铝，无L则表示铜F（F）——复合型R——软线S——双绞X——绝缘橡胶电缆型号含义外护层代号含义第一个数字第二个数字代号0 细圆钢丝粗圆钢丝代号型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105 铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接BBX BBLX 铜芯橡皮绝缘玻璃丝编织电线铝芯橡皮绝缘玻璃丝编织电线适用电压分别有500V及250V两种，用于室内外明装固定敷设或穿管敷设常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电线电缆规格型号代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆规格型号说明及含义] []电线电缆规格型号说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制；V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套；L（L）——铝，无L则表示铜；F（F）——复合型；R——软线；S——双绞；X——绝缘橡胶电缆型号含义外护层代号含义常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1) 类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK- 绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B 级阻燃ZC-C 级阻燃WD- 低烟无卤型2)导体代号T—铜导线(略)L- 铝芯3)绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4)护层代号V-PVC 套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2- 铜带屏蔽L-棉纱编织涂蜡克Q- 铅包5)特征代号B-扁平型R- 柔软C-重型Q- 轻型G-咼压H- 电焊机用S-双绞型6)铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7)外护层代号1 —纤维层2 —PVC套3—PE 套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 ( BV)—简称BV, —般用途单芯硬导体无护套电缆227IEC 02 ( RV)—简称RV, 一般用途单芯软导体无护套电缆227IEC 10 ( BVV —简称BVV轻型聚氯乙烯护套电缆227IEC 52 ( RVV —简称RVV轻型聚氯乙烯护套软线227IEC 53 ( RVV —简称RVV普通聚氯乙烯护套软线B\—铜芯聚氯乙烯绝缘电线BVR-铜芯聚氯乙烯绝缘软电缆BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC YCW—重型橡套软电缆YZ YZW—中型橡套软电缆YQ YQW—轻型橡套软电缆YH-电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

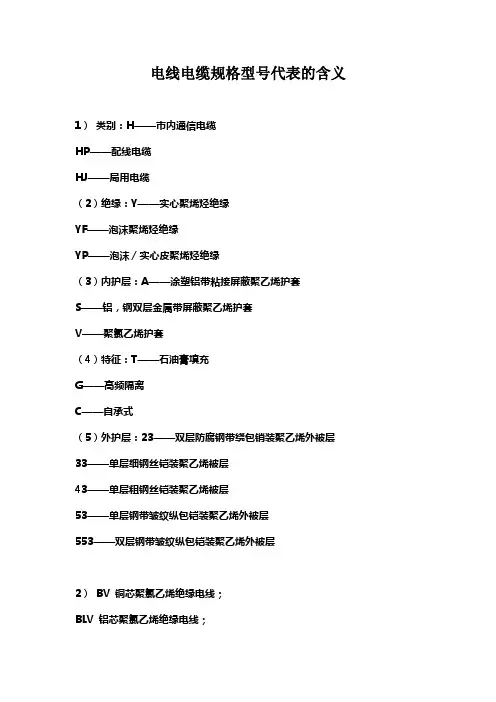

电线电缆规格型号代表的含义
电线电缆规格型号代表的含义1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分构成：一、用途代码－不标为电力电缆，K为操纵缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号操纵电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、操纵安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、操纵、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接与电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘操纵电缆用途：电器、仪表、配电装置信号传输、操纵、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程与有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机操纵电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，因此人们有的时候用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型号规格的解释及表示方法
电线电缆的型号规格的解释及表示方法电线电缆的型号规格的解释及表示方法以电力电缆为例电力电缆的型号及品种主要有以下几个方面35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。
如用Z 代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。
2.用数字表示外护层构成，有二位数字。
无数字代表无铠装层，无外被层。
第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。
3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。
;4.电缆产品用型号、额定电压和规格表示。
其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。
如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。
电力电缆型号各部分的代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。
4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。
5.控制层：0无；2双钢带；3细钢丝；4粗钢丝。
6.外被层：0无；1纤维外被；2聚氯乙稀护套；3聚乙烯护套。
7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH。
充油电缆型号及产品表示方法充油电缆型号由产品系列代号和电缆结构各部分代号组成。
自容式充油电缆产品系列代号CY。
外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。
绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。
如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙稀护套、额定电压220kV、单芯、标称截面积400mm2的自容式充油电缆。
电缆规格型号及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
